方案簡介

蘭洋科技單相浸沒式液冷數據中心解決方案徹底顛覆傳統數據中心冷卻方式，可提供集易選址、超靜音、PUE逼近1.0、高功率密度、更低TCO等優勢于一體的新型綠色節能環保液冷數據中心。蘭洋科技可提供從規劃設計、建造施工到運維管理的一體化解決方案。

圖1 單相液冷原理圖

方案詳情

工作原理

單相浸沒式液冷系統主要包含液冷機柜（Tank）、分配單元（CDU）、冷卻液及連接管路組成。服務器放置于Tank內，冷卻液浸沒熱交換，高溫冷卻液通過CDU內的變頻泵作用，然后到CDU內的換熱器進行熱交換，降溫后的低溫冷卻液再回到Tank，如此循環往復；冷卻側部分，CDU換熱器一端接冷卻塔或冷凍水低溫冷卻水，低溫冷卻水經過換熱器換熱后溫度升高，溫度升高后的冷卻水再回到冷卻塔或冷水主機經行熱交換變成低溫冷卻水，低溫冷卻水經過水泵送至CDU換熱器，同樣循環往復。

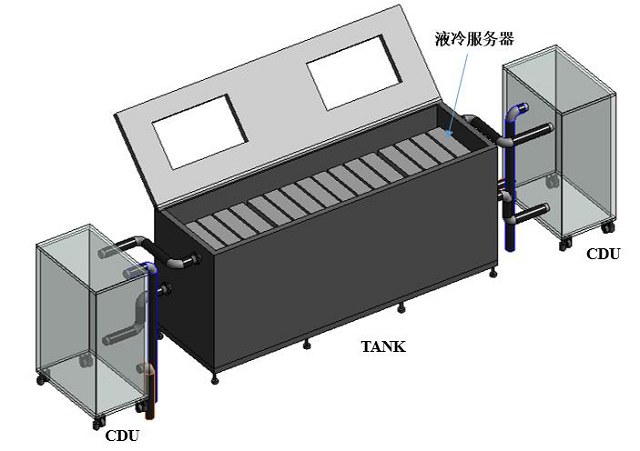

圖2 單相浸沒式液冷結構：TANK+CDU+液冷服務器

方案價值

• 高熱密度

機架熱密度增加，從原來單柜熱密度3kW、5kW急劇攀升到10kW甚至到20kW、30kW，更有甚者大于50kW，傳統的冷卻方案無法滿足散熱要求。液冷將是最佳解決方案，VIC浸沒式液冷適合單柜熱密度大于20kW的運用場景。

• 極優PUE

能源成本是數據中心的最主要支出，因此數據中心運營商一直致力于降低能耗投入。浸沒式液冷能夠?qū)?shù)據中心的能耗降低了20％到30％，pPUE可實現小于1.04。

• 節省空間

數據中心內的空間管理是當下數據中心管理者最關心的問題之一，節省數據中心占地是IT基礎架構管理的主要議程。浸沒式液冷系統減少了服務器占地空間，同時減少了傳統冷卻方式冷卻設備的占地空間，釋放原有占地，投入到服務器使用中來，大大增加原來機房的面積可用率。

• 環境優化

隨著邊緣數據中心的發展，此類數據中心的設備在較惡劣的環境中使用，對服務器和冷卻設備都具有較高的挑戰。浸沒式液冷系統不僅使設備免受惡劣環境的影響，而且由于方案可拆除服務器風機，大大降低了數據中心的運行噪音，減少噪音污染。浸沒式液冷數據中心運行噪音可低至50dB(A)。

產品參數：

液冷機柜

• Tank

Tank有42U和52U兩種規格

設旋開式可視透明窗，便捷觀察、維護

優化內循環流場，確保服務器上下均勻

進/回液管采用特殊設計，確保冷卻液的分配與匯流均勻

Tank表面采用靜電噴涂處理，具有良好表面光潔度的抗腐能力

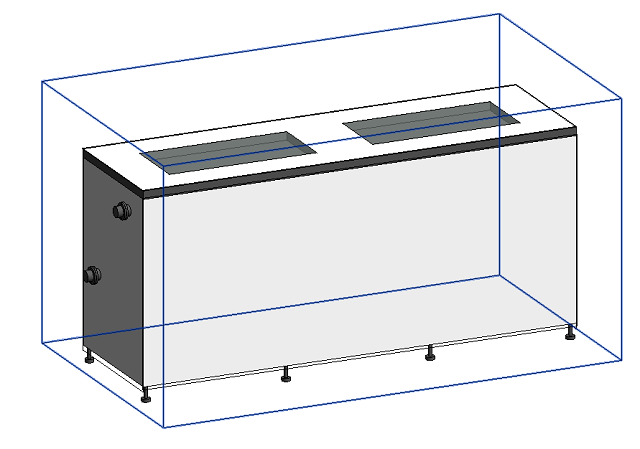

圖3 液冷機柜-TANK

• CDU

支持1至4臺42U或52U的Tank

內置斷路器，可防止電氣過載

設有主用泵和備用泵，可實現冗余運行

主用泵和備用泵采用電氣隔離設計，可獨立運行y 雙泵系統共用同一換熱器，可實現主備泵無縫切換

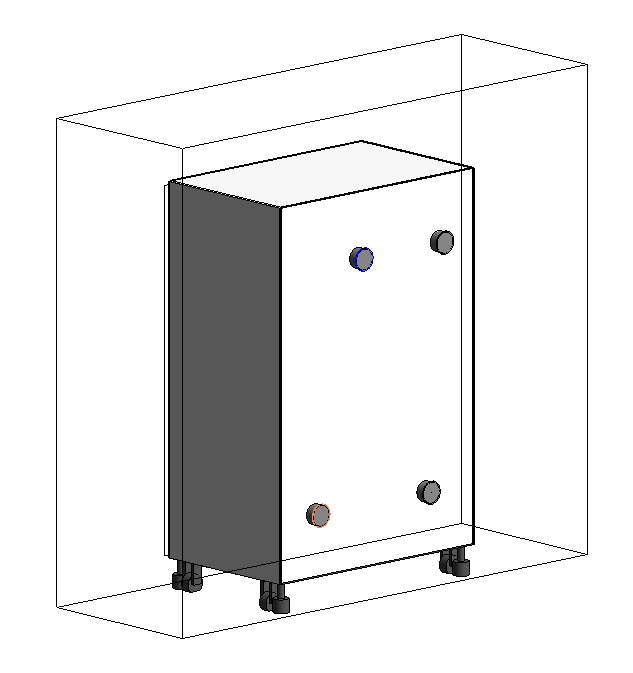

圖4 液冷冷量單元-CDU

• 冷卻液泵

專用臥式離心泵，針對油脂類流體設計

主泵變頻控制，寬范圍的無級調速，實現更優的節能效果

• 殼管式換熱器

水側半封閉設計，方便拆洗維護

具有大流量小壓降的特點

• 水流量調節閥

冷卻水進口設有電動流量調節閥

系統根據Tank溫度自動調節閥件開度，運行最佳節能模式

應用場景
