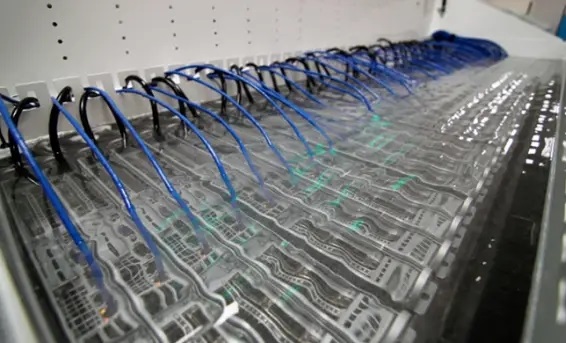

浸沒式液冷是一種典型的直接接觸型液冷，它是將發熱的電子元件浸沒在冷媒(冷卻液)中，依靠液體流動循環帶走熱量。

浸沒式液冷由于發熱元件與冷媒全方位直接接觸，散熱效率相比于傳統的散熱方式：風冷和水冷，它的散熱效率更高些；相對于冷板或噴淋液冷，它的噪音更低。

目前浸沒式液冷主要分為兩相液冷和單相液冷，那么它們分別代表著什么呢？

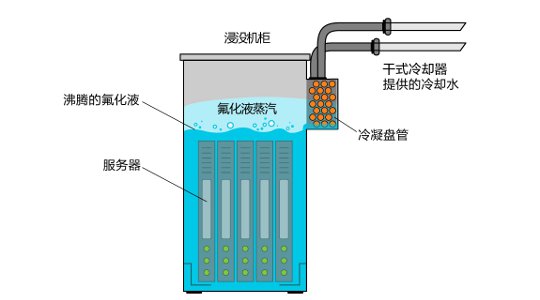

一、兩相液冷

在兩相浸沒式液冷中，通過電子氟化液的沸騰及冷凝過程，指數級地提高液體的傳熱效率。電子部件直接浸沒在容器中的電介質液體中，該容器密封但易于操作。在該容器內，熱量從電子部件傳遞到液體中，并引起液體沸騰產生蒸汽。蒸汽在容器內的熱交換器（冷凝器）上冷凝，將熱量傳遞給在數據中心中循環流動的設施冷卻水

冷卻液在循環散熱過程中發生了相變，冷卻液帶走電子元件熱量后發生相變氣化，氣態冷卻液被其它設備冷凝重新變成液態。

兩相液冷由于冷卻液發生了相變，所以傳熱效率很高，不利的是這個相變過程中，冷卻液蒸發為氣態過程中會發生逃逸，所以對容器的密封性有一定的要求；但是又不能太密封，防止冷卻系統中斷出現事故，所以需要設置一定的安全設施。

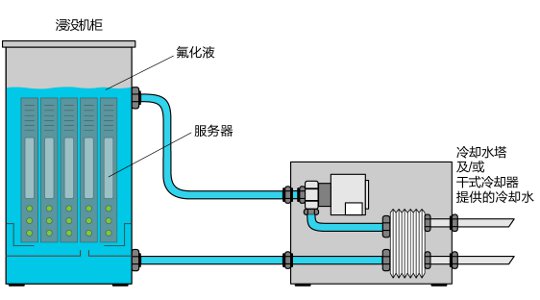

二、單相液冷

在單相浸沒式液冷中，電子氟化液保持液體狀態。電子部件直接浸沒在電介質液體中，液體置于密封但易于觸及的容器中，熱量從電子部件傳遞到液體中。通常使用循環泵將經過加熱的電子氟化液流到熱交換器，在熱交換器中冷卻并循環回到容器中。

冷卻液在循環散熱過程中始終維持液態，不發生相變。

低溫冷卻液帶走熱量后，溫度升高，升高的冷卻液流動到其它區域后重新冷卻完成循環；

單相液冷要求冷卻液的沸點較高，這樣冷卻液揮發流失控制相對簡單，與IT設備的元器件兼容性比較好，不需要頻繁補充冷卻液；但相對于兩相液冷其散熱效率要低一些。

浸沒式液冷與傳統風冷相比的優勢：：

1、節能性更加極致：冷媒與發熱器件直接接觸，換熱效率更高，且可實現全面自然冷卻，系統PUE<1.05；

2、器件散熱更加均勻：采用全浸沒方式，服務器內部溫度場更加均勻，器件可靠性更有保障；

3、無泄漏風險：采用絕緣、環保的冷卻液體，即使發生泄露對基礎設施硬件和外界環境均無任何風險；

4、噪聲更低：服務器全部元器件均可通過液冷方式散熱，內部實現無風扇設計，滿載運行噪音<45dB；

5、功率密度大幅提升：單機柜功率密度可達60kW以上。
