機箱散熱器有哪些類型？該如何選擇

作者：蘭洋科技????瀏覽量：5076????時間：2023年12月12日????標簽: 散熱器 cpu散熱器風冷散熱器

本文詳細介紹了最流行的無源散熱器類型、集成、定制，以及如何為您的應用選擇正確的制造和翅片類型。

散熱器基礎知識

散熱器是冷卻電子設備中最基本的組件之一。對于任何無法通過自身傳導冷卻進行適當冷卻并且需要比散熱器更有效的冷卻的熱源，都需要散熱器將熱量從源中移走，并通過更優化的傳導或?qū)α飨ⅰ?/p>

散熱器主要由底座和鰭片構成。底座通常是與熱源接觸并將熱量從熱點擴散到翅片的平面。鰭片可以切割或構造成任意數量的幾何形狀，這些幾何形狀通常垂直于底座以分散熱量。目標是優化散熱器的表面積，以便傳遞和消散最多的熱量。

除了極少數例外，散熱器由導熱金屬制成，最常見的是鋁。鋁的導熱系數為每米 235 瓦/開爾文，重量輕且價格低廉，非常適合更輕、更具成本效益的散熱器。銅也是一個受歡迎的選擇。盡管銅更昂貴、更重，但由于其 400 W/mK 的高導熱性，它對于高性能應用來說可能是必需的。

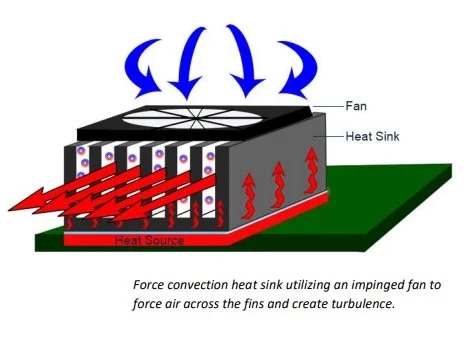

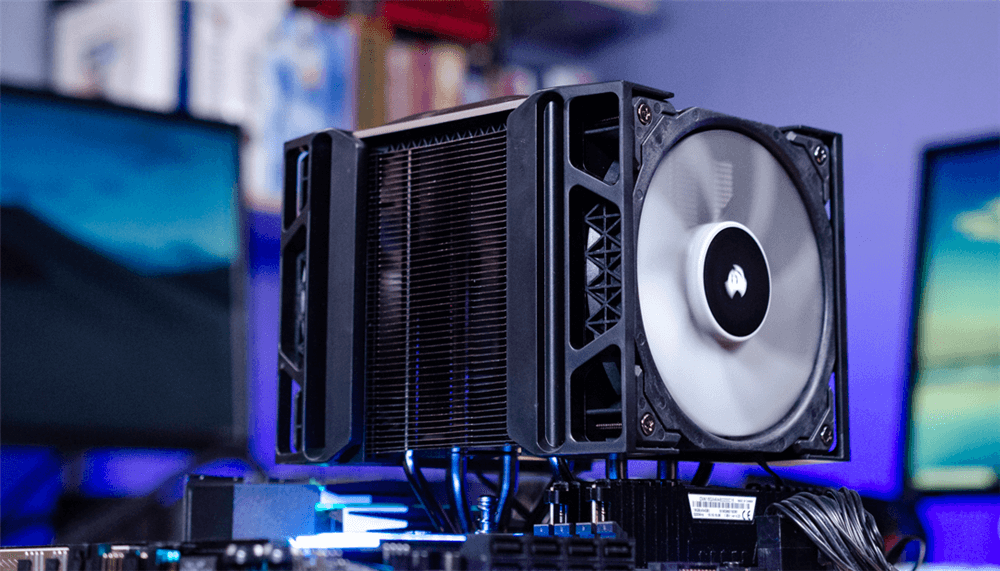

最后，工程師通常將散熱器分為“自然”對流或“強制”對流。自然對流（無源）散熱器可最大限度地增加表面積并在不添加有源組件的情況下傳導熱量。強制對流（主動）散熱器旨在利用風扇和鼓風機等組件迫使較冷的空氣穿過翅片，從而產生湍流并提高散熱器的冷卻性能。

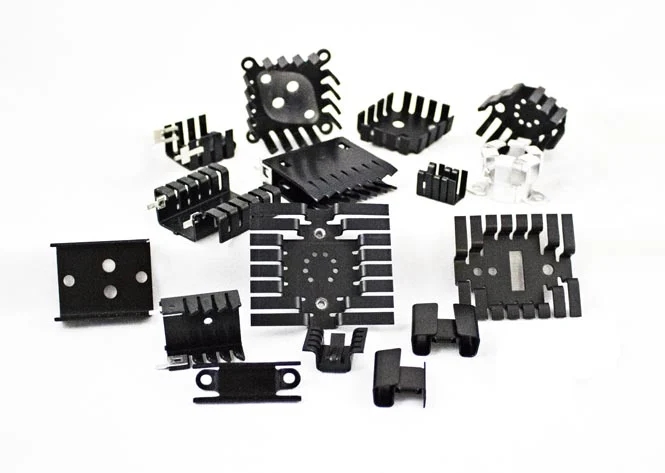

1：沖壓板級

板級散熱器可以沖壓或擠壓成型。沖壓散熱器由經過漸進式?jīng)_壓工藝的鈑金制成，其中每個金屬?zèng)_壓件通過沖壓模具時都會添加細節和功能。沖壓散熱器幾何形狀專為特定的電子封裝類型而設計，以確保在 PCB 上的優化配合和功能。這些散熱器可以是被動的，也可以是主動的，基于添加風扇，風扇通常用于增加整個電路板或系統的氣流。


優點

低功耗應用的理想選擇（0-5W）
快速簡便組裝的選項
低成本
可擴展的大容量
所有包裝類型的目錄選項

缺點

不適用于 5W 以上的應用
尺寸限制，不大于50mm
只能在一臺設備上使用 - 不能用于冷卻多個熱源

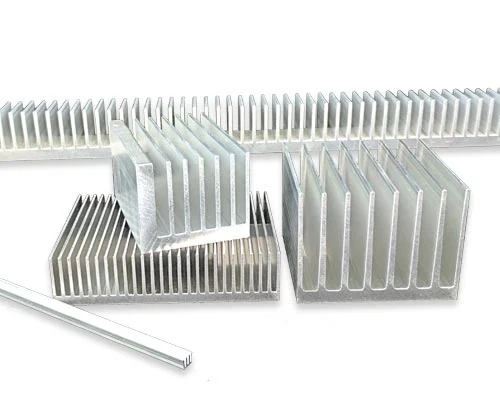

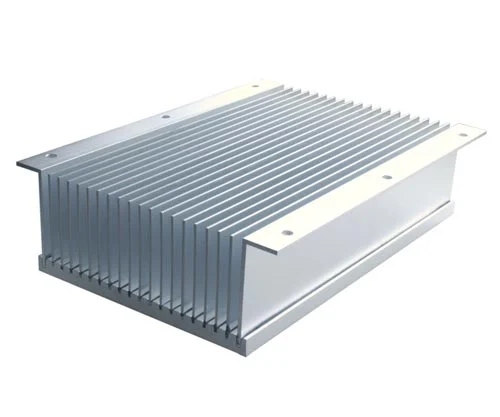

2：擠壓鋁

擠壓鋁是最受歡迎和最具成本效益的制造方式之一。擠壓散熱器的尺寸因應用而異，對于板級應用較小，對于中等功率應用則更大。它們可以根據翅片形狀和間距設計用于被動或主動冷卻。板級擠壓散熱器在 BGA 和 FPGA 等封裝中很常見。

選擇合適的擠壓散熱器很大程度上取決于所需的外形。擠壓散熱器是通過創建一個型材模具制成的，該模具決定了翅片密度、間距和長度，以及底座高度和寬度。軟化鋁被推入模具以形成一個長棒，稱為原始棒，具有與模具相同的輪廓和尺寸。然后將棒材切割成更小的標準形狀的棒材/矩形或自定義長度。這些經過進一步加工和精加工，以創建定制的散熱器。此過程快速、經濟高效且可擴展;這就是為什么許多人在尋找解決方案時首先考慮擠壓散熱器的原因。


優點

中低功率應用的理想選擇
快速且具有成本效益
可擴展的大容量
簡單的定制
一體式結構，熱阻有限

缺點

不適用于高功率應用
尺寸限制，尺寸不能大于大約 23 英寸寬、47 英寸長
較大尺寸的精加工限制

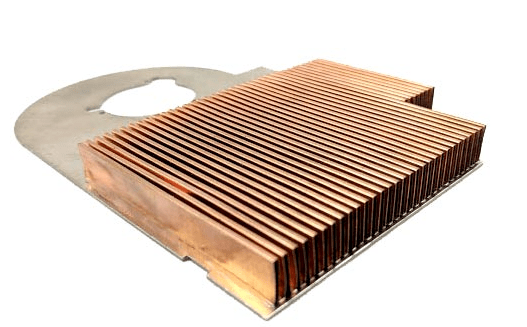

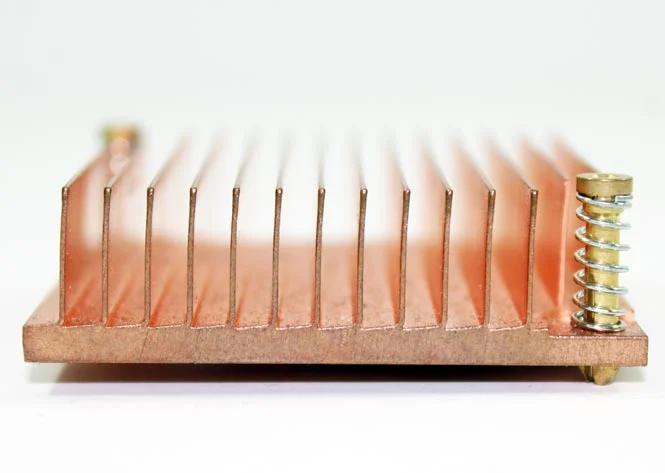

3：車削翅片散熱器

車削是一種由單塊金屬制成的制造材料的加工方法，其中層從底座頂部部分切成薄片。這些層被折疊起來以垂直于底座，并且定期重復該過程以創建鰭片。一體式結構降低了熱阻，因?yàn)槌崞偷鬃g沒有接縫或材料。該工藝還可實現高翅片密度和薄翅片幾何形狀，從而實現更大的散熱器表面積和更高的傳熱。


與擠壓散熱器不同，車削翅片散熱器不依賴于工具和多個步驟；取而代之的是，它們使用一種切削工具，從而降低工具成本、提高設計靈活性和加快原型制作速度。

優點

更高效的冷卻和更好的性能
薄翅片和高翅片密度能力
降低模具成本
經濟的銅制造

缺點

不適用于高功率應用
尺寸限制
薄鰭可能更脆弱
不利于大批量

4：粘結翅片和釬焊翅片散熱器

粘結翅片散熱器是一種兩件式組件，由擠壓或機加工的底座組成，底座帶有凹槽或槽和翅片，這些凹槽或鰭片與導熱粘合劑（通常為環氧樹脂或焊接）連接。為了提高結構完整性和熱性能，有時會對這些結構進行釬焊以加強熱粘合和機械粘合。

翅片通常由卷材沖壓或從薄板材切割而成，而底座通常被擠壓、壓鑄或機加工。底座還可能包括額外的熱集成，例如嵌入式熱管或均熱板，以實現更高的性能。通過支持更多更長的翅片和額外的定制，粘結散熱器以更小的占地面積提供更高的性能和更大的表面積。


優點

占用空間更小，適用于空間有限的應用
高熱性能
適用于強制對流，對氣流長度沒有限制
緊密翅片間距
高鰭片縱橫比
易于集成，設計靈活性高
降低模具成本

缺點

不適用于高振動或沖擊的應用
當要求熱阻低于0.01°C/W時不能使用

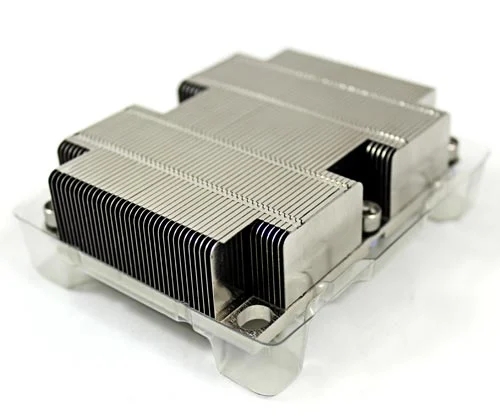

5：拉鏈翅片散熱器

拉鏈鰭片堆疊由一系列單獨的沖壓鈑金鰭片制成，這些鰭片使用互鎖功能折疊和拉鏈在一起。翅片長度和間隙因沖壓模具而異。翅片可以關閉以形成翅片管道，也可以根據應用要求保持打開狀態以實現多向氣流。翅片堆棧通常焊接、釬焊或環氧樹脂到散熱器底座或熱管上，以實現完整的熱組件。頂部和底部鰭片的連接提高了機械穩定性，使散熱器更耐用。拉鏈翅片堆疊具有高度的設計靈活性，可用于高度集成的解決方案，采用從嵌入式和運輸熱管和均熱板到風扇和大型系統的一系列技術。


優點

高熱性能
強制對流的理想選擇
易于集成，設計靈活性高
降低模具成本
重量更輕
可用于提高熱管效率
提高機械完整性

缺點

低熱阻要求的一些限制

6：折疊鰭

折疊鰭片是通過將金屬板通過折疊過程來構造的，以創建具有更大表面積的各種幾何形狀。盡管這些翅片可用于一系列技術，包括液體冷板;它們通常被粘合或釬焊到底座上以形成散熱器。

優點

增加表面積和翅片效率
高熱通量密度
更多材料選擇
重量輕

缺點

當空氣直接通過管道輸送到散熱器時最好
可能產生更高的成本

7：壓鑄散熱器

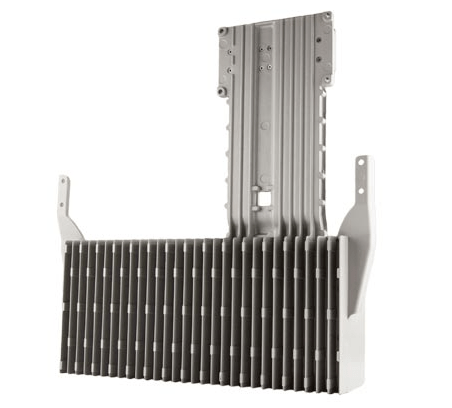

壓鑄散熱器是一體式結構。它們主要針對重量敏感、需要卓越表面質量或具有高度復雜幾何形狀的應用進行大批量生產。這些解決方案是通過將導熱合金倒入近凈形狀的定制模具中，然后進行輕微加工和精加工以獲得最終產品。
