SSD固態硬盤內部結構詳解

作者：蘭洋科技????瀏覽量：6404????時間：2023年07月13日????標簽: SSD固態硬盤 HDD機械硬盤

對于一些關注SSD的朋友來說，可能都知道固態硬盤的速度是普通機械硬盤的好幾倍，可以有效提升電腦開關機速度，另外還解決電腦卡頓問題。一起來了解一下SSD是什么？內部結構如何？

下面我們簡單的聊了聊關于固態硬盤的發展歷程，以及固態硬盤行業當下的市場格局，而這些都是比較大比較宏觀的東西。今天，將從微觀出發，從固態硬盤本身出發，簡單剖析固態硬盤的內外構造，讓更多的人知道固態硬盤究竟長什么樣子。

一、固態硬盤和機械硬盤有什么區別？

機械硬盤是利用磁性來記錄信息數據的，原理類似于小時候聽歌用的磁帶，如果我們需要找到某個數據，磁盤就會轉動到記錄這個信息的部位，然后由磁頭感應磁性來讀取數據。

SSD是什么：

固態硬盤(Solid State Drive)，簡稱SSD（固盤），是用固態電子存儲芯片陣列而制成的硬盤，由控制單元和存儲單元(FLASH芯片、DRAM芯片)以及緩存單元組成。區別于機械硬盤由磁盤、磁頭等機械部件構成，整個固態硬盤結構無機械裝置，全部是由電子芯片及電路板組成。

根據固態硬盤的定義，我們可以知道固態硬盤的內部結構，其實就是由三大塊主控芯片、閃存顆粒、緩存單元構成，那么接下來，我們逐一來看。

固態硬盤大腦：主控芯片

正如同CPU之于PC一樣，主控芯片其實也和CPU一樣，是整個固態硬盤的核心器件，其作用一是合理調配數據在各個閃存芯片上的負荷，二則是承擔了整個數據中轉，連接閃存芯片和外部SATA接口。

不同的主控之間能力相差非常大，在數據處理能力、算法上，對閃存芯片的讀取寫入控制上會有非常大的不同，直接會導致固態硬盤產品在性能上產生很大的差距。

當前主流的主控芯片廠商有 marvell 邁威（俗稱“馬牌”）、SandForce、siliconmotion慧榮、phison群聯、jmicron智微等。而這幾大主控廠商，又都有著自己的相應特點，應用于不同層級的固態產品。

以臺系廠商siliconmotion慧榮為例，此款主控芯片主要特點在于能夠為固態硬盤廠商提供包括軟件和硬件在內的一體化主控方案，包括主控芯片、電路板以及存儲單元，能夠極大的提升產品的更新速度和使用壽命，并且不存在兼容等問題。

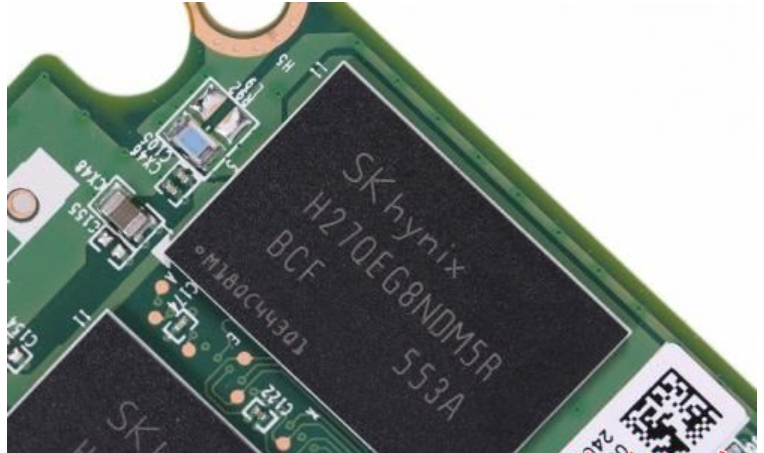

核心器件：閃存顆粒單元

作為硬盤，存儲單元絕對是核心器件。在固態硬盤里面，閃存顆粒則替代了機械磁盤成為了存儲單元。

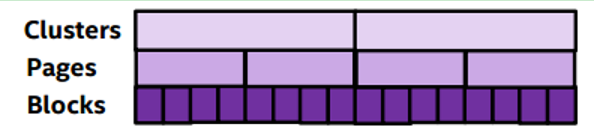

閃存(Flash Memory)本質上是一種長壽命的非易失性(在斷電情況下仍能保持所存儲的數據信息)的存儲器，數據刪除不是以單個的字節為單位而是以固定的區塊為單位。

在固態硬盤中，NAND閃存因其具有非易失性存儲的特性，即斷電后仍能保存數據，被大范圍運用。

根據NAND閃存中電子單元密度的差異，又可以分為SLC（單層次存儲單元）、MLC（雙層存儲單元）以及TLC(三層存儲單元)，此三種存儲單元在壽命以及造價上有著明顯的區別。

SLC（單層式存儲），單層電子結構，寫入數據時電壓變化區間小，壽命長，讀寫次數在10萬次以上，造價高，多用于企業級高端產品。

MLC（多層式存儲），使用高低電壓的而不同構建的雙層電子結構，壽命長，造價可接受，多用民用高端產品，讀寫次數在5000左右。

TLC（三層式存儲），是MLC閃存延伸，TLC達到3bit/cell。存儲密度最高，容量是MLC的1.5倍。造價成本最低，使命壽命低，讀寫次數在1000~2000左右，是當下主流廠商首選閃存顆粒。

當前，固態硬盤市場中，主流的閃存顆粒廠商主要有toshiba東芝、samsung三星、Intel英特爾、micron美光、skhynix海力士、sandisk閃迪等。

由于閃存顆粒是固態硬盤中的核心器件，也是主要的存儲單元，因而它的制造成本占據了整個產品的70%以上的比重，極端一點說，選擇固態硬盤實際上就是在選擇閃存顆粒。

錦上添花：緩存芯片

緩存芯片，是固態硬盤三大件中，最容易被人忽視的一塊，也是廠商最不愿意投入的一塊。和主控芯片、閃存顆粒相比，緩存芯片的作用確實沒有那么明顯，在用戶群體的認知度也沒有那么深入，相應的就無法以此為噱頭進行鼓吹。

實際上，緩存芯片的存在意義還是有的，特別是在進行常用文件的隨機性讀寫上，以及碎片文件的快速讀寫上。

由于固態硬盤內部的磨損機制，就導致固態硬盤在讀寫小文件和常用文件時，會不斷進行數據的整塊的寫入緩存，然而導出到閃存顆粒，這個過程需要大量緩存維系。特別是在進行大數量級的碎片文件的讀寫進程，高緩存的作用更是明顯。

這也解釋了為什么沒有緩存芯片的固態硬盤在用了一段時間后，開始掉速。當前，緩存芯片市場規模不算太大，主流的廠商基本也集中在南亞、三星、金士頓等。根據最新消息，無外置緩存的固態硬盤產品將于不久后問世，雖然很早之前就有諸如sandforce2281 自帶緩存主控產品，但是市場反響卻差強人意，不知道最新的無外置緩存的固態硬盤的表現如何，也請大家拭目以待。

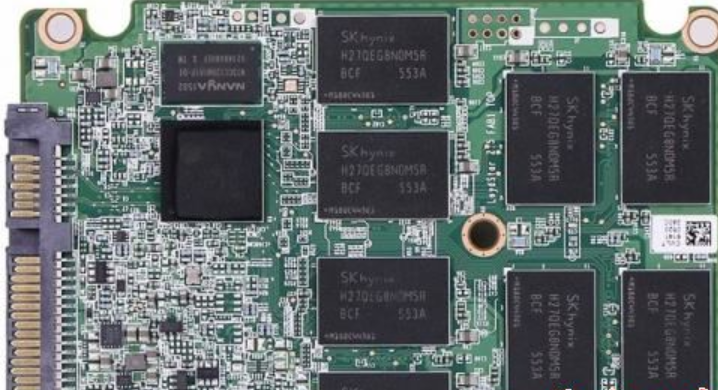

主控芯片、閃存顆粒、緩存芯片，這三者有機的結合在一塊PCB板上，構成了固態硬盤的整體形態。

二、固態硬盤的顆粒(重中之重)

閃存顆粒是固態硬盤用來存儲數據的東西，分為SLC、MLC、TLC三種，是挑選固態最重要的參數。

SLC：S是single，單一的意思，如single dog-單身狗。所以，SLC的每個存儲單元只存儲1bit的數據，這種存儲方式穩定性強，讀寫速度很快，而且不會出錯，并且壽命長，因此價格也是最貴的。

MLC：M是multi，多個的意思，一般我們說的MLC就是指兩個，所以，MLC的每個存儲單元要放2bit的數據。

TLC：T是triple，沒錯，就是“三殺”的那個 triple kill！

所以，TLC顆粒的每個存儲單元要擠3bit的數據。(由于MLC是多個bit的意思，多個包含3個，所以，有些廠商，如三星，會把自家使用TLC顆粒的EVO系列固態硬盤稱為“3bit MLC”）

舉個很形象的例子:

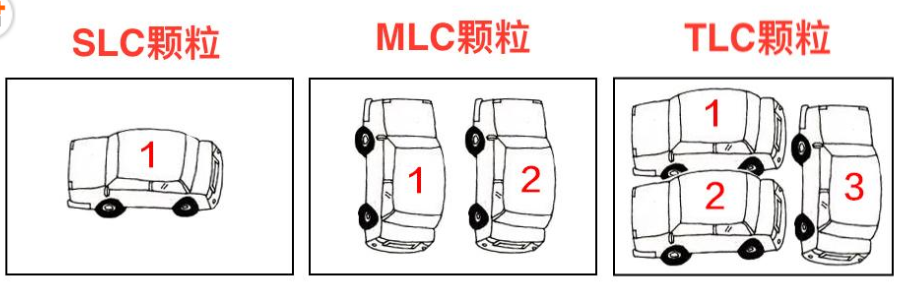

我們把存儲空間想象成一個超大的停車場，每一個存儲單元就是一個停車位，1bit的數據就是一輛汽車。

SLC顆粒：1bit獨占一個車位，這輛車來去自如，不會出現錯誤，而且速度很快，由于車位使用頻率不高，所以壽命也很長，但是成本很高。

MLC顆粒：2bit占一個車位，1車2車進出需要管理員調度，效率稍低，所以速度會慢一些，車位使用頻率高了一倍，所以壽命也會變短一些。

TLC顆粒：3bit擠一個車位，進出調度更復雜，效率較低，所以速度慢，還容易出錯，壽命短一些。

雖然我們說TLC顆粒壽命短，但是那是相對于SLC和MLC而言的，經過重度測試，TLC顆粒正常使用5年以上是沒有問題的。TLC顆粒固態硬盤也是目前最常見的，主要是這個顆粒SSD價格親民，大眾用戶夠用，因此最常見。

現在世界上能自主生產顆粒的廠家有：intel、三星、閃迪、東芝、鎂光（英睿達）、海力士。所有正規的固態硬盤使用的都是這幾家的檢驗合格的原廠顆粒。如使用自家顆粒的inter、三星、閃迪、鎂光（英睿達）、東芝等；還有雖然自己不會生產顆粒，但是使用從原廠購買顆粒的浦科特、海盜船、建興等，所以購買時可以優選選擇這些品牌。

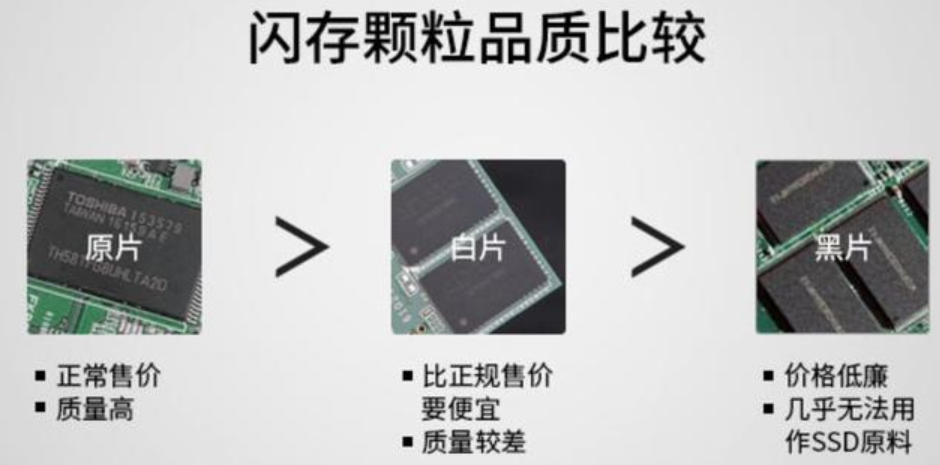

市面上還有一些使用“白片”、“黑片”顆粒的固態硬盤的廠家，“白片”是指原廠檢驗不合格的瑕疵品，被偷偷賣給下游工廠來制作固態硬盤?！昂谄笔沁B白片都比不上的廢片，這類硬盤價格通常會遠低于原廠顆粒的硬盤，給人一種“高性價比”的錯覺。

三、主控

如果說存儲空間是一個超大的停車場，那么主控就是這個超大停車場的“管理員”啦，他負責指揮每一輛車準確、合理的進出自己的停車位。

對于這么大的一個停車場，特別是三輛車擠一個車位的TLC顆粒的停車場來說，管理員是操碎了心，每天都累成狗一樣。所以這個主控“管理員”必須要有過硬的身體素質（硬件要好）和扎實的管理方法（固件要好）。

好的主控+優秀的固件就相當于讓受過專業訓練的交警來管理停車場，而渣的主控+渣的固件就相當于讓一個骨瘦如柴，沒有受過教育和訓練的人來管理，所以啊，即使你的停車場修的很牢固，但是沒用多久，管理員先累死了，整個停車場也就不能用了。

比較好的主控品牌有：馬牌（Marvell）、SandForce、三星、intel、東芝等。近些年，一些臺灣的主控品牌如：慧榮、群聯也在迎頭追趕。

四、緩存

當你要存入很大、很多數據的時候，就是一次性往停車場存很多車的時候，主控“管理員”是忙不過來的。但是CPU很厲害?。骸拔乙呀洶堰@么多的車（數據）都給你送過來了，你工作慢也不能讓我干等著??！我還有很多事要忙的！”

如果沒有高速緩存這個臨時的的停車場，他CPU就得干等著，我們就會感覺“慢”和“卡”，但是如果我們有一個高速緩存這么一個臨時的停車場，管理員就可以說：“我先把剩下的這些車都放在這個臨時的停車場中，我忙完眼前的事就給這些車安排車位?！庇谑荂PU就可以高興地忙自己的事去了，我們就會感覺電腦速度”快”、“流暢”。

但是緩存這個“臨時停車場”有個弊端，如果硬盤沒有采取斷電保護措施的話，一旦斷電，停在這里的車可能就會不翼而飛了。（正規廠家都會有斷電保護措施，無需太擔心）

五、3D NAND堆棧技術

這是一個近幾年才開始流行的技術。如果你還記得前面說的停車場的話，就很好理解這個技術了。

3D堆棧啊，是由于近些年固態硬盤容量越來越大，所以每個存儲單元“停車位”之間的密度越來越大，所以我們就把普通的一層的停車場蓋成了許多層的樓層式停車場。這樣一來，每個停車位之間就不用那么擁擠了，干擾變了，所以性能也就變好了。而對于廠家來說，成本也就更低。

六、接口、總線、協議

由于近些年固態硬盤發展的很快，新老產品技術交替，所以市面上固態硬盤的接口、協議等有些亂七八糟的，他們之間有著剪不斷，理還亂的關系，但是還好我把一塊的知識給啃下來了。

接口：

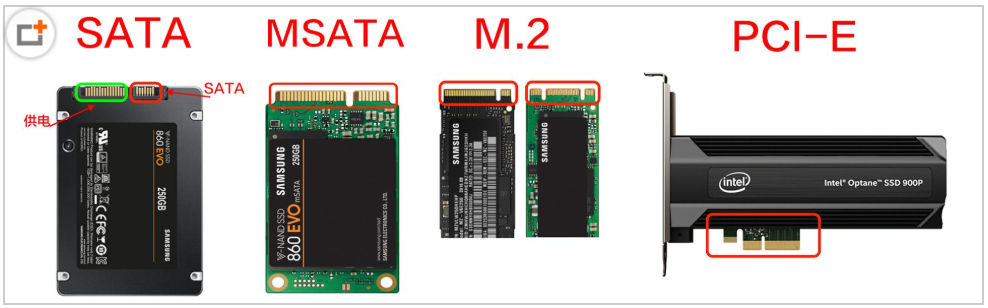

接口就是把幾條導電的銅線做成不同形狀的插頭。市面上主流的固態硬盤接口有 SATA、mSATA、m.2、PCI-E插槽這4種。

他們之間除了在外觀上有不同外，性能上也有較大的區別。

總線：

總線是我們看不到的東西，可以理解為數據傳輸的“公路”，有sata總線和PCI-e總線兩種。

假如我們要從P城開車到Y城，走PCI-E總線就相當于走兩地直達的高速公路，而走SATA總線的就相當于走了比較繞的城鄉公路。

PCI-E總線又有幾個等級，PCIE×1、PCIE×2、PCIE×4、PCIE×8、PCIE×16，數字越大，速度就越快。目前的固態硬盤都是用的×2、×4這個等級的，其中×4的最大速度已經可以達到 3000 MB/s以上了。說到這，有機靈的小伙伴可能已經想到了我們用的顯卡早就已經是 ×16的級別了。

最后是協議

前面已經說了，PCI-E ×4 是一條平坦的高速公路，但是我們都知道，現實中的高速公路上每輛車的車速也是不同的，跑車總是會比轎車快。而擁有NVMe協議的固態硬盤就相當于專門針對這條平坦的高速公路而設計的超級跑車。同樣是走的PCI-E ×4 的車道，不支持NVMe協議的硬盤最大只能跑1500MB/s，而支持NVMe協議的硬盤就可以跑到3000MB/s甚至以上。

知道了這些我們再說接口就容易多了。

SATA接口：

SATA接口屬于老式的接口，分SATA 3GB和SATA6 GB，我們的機械硬盤使用的也是這種接口，兼容性強，新老電腦基本都通用。只不過，這種接口SSD速度稍慢，延遲稍高，最大速度不會超過600MB/s

mSATA接口：

這種接口不多，一般會用在早期筆記本上。只不過，如今筆記本大都用的是M.2接口，因此這種接口基本逐漸被淘汰了。

M.2接口：

M.2接口有兩種：M key和B key，如圖所示

M型接口的固態硬盤一般來說性能較好，價格普遍比SATA接口SSD貴，并且需要主板配備M.2接口，目前主流新主板都配備這個接口。而很多老主板或者一些新入門主板都沒有這個接口，因此購買這種硬盤之前，需要了解下主板是否帶有M.2全速接口。由于走PCI-E×4這條高速功路，速度能輕松達到1500MB/s以上，如果還支持NVMe協議那速度能輕松達到2000MB/s及以上。

B&M型接口的固態硬盤兼容性好，兩種M.2的插槽都能用，但是速度稍慢，雖大也就1000MB/s。

PCI-E接口：

這個長得跟顯卡一樣的固態硬盤也是 PCI-E ×4的接口，支持PCI-E ×4的總線。但是現在的主板大多數是沒有PCIE-4的插槽的。所以一般都是接在顯卡的插槽里使用的，這種接口固態硬盤速度雖然快，但很多平臺可能不支持，因此市面上相對不是很常見。

4KB隨機讀寫

說了這么多，終于又回到正題了。

固態硬盤雖然順序讀寫速度超快，但是那是只有在讀寫一整個大文件（如一部電影）時才能體會到它的優勢，而影響我們日常使用的是硬盤的4K 隨機讀寫速度（這里的4K是4KB）。

舉個例子：

小明去一個大商場買東西，售貨員問小明：“你要買什么呢？”

小明說：“阿姨，我要買一臺大電視！”“好的！”雖然電視很大很重，但是售貨員只要跑一趟花點力氣就能把大電視給小明拿過來。這就是大文件的持續讀寫速度。

小明又說：“阿姨，我要一顆小白兔奶糖、一包辣條、一瓶可樂、一只鉛筆、一個小豬佩奇、一卷衛生紙……”售貨員：“#￥@%……&*”這些東西雖然又輕又小，但是量多，售貨員阿姨就要跑很多地方才能完成小明的請求，速度自然就慢了下來，這就是4kb隨機讀寫。

很遺憾的是我們日常使用電腦時大多都是這種小文件的隨機讀寫。所以，我們在挑選固態的時候要重點關注硬盤的4k隨機讀寫性能。

NVMe

NVMe是為SSD所生的。NVMe出現之前，SSD絕大多數走的是AHCI和SATA的協議，后者其實是為傳統HDD服務的。與HDD相比，SSD具有更低的延時和更高的性能，AHCI已經不能跟上SSD性能發展的步伐了，已經成為制約SSD性能的瓶頸。

跟ATA spec中定義的命令相比，NVMe的命令個數少了很多，完全是為SSD量身定制的。

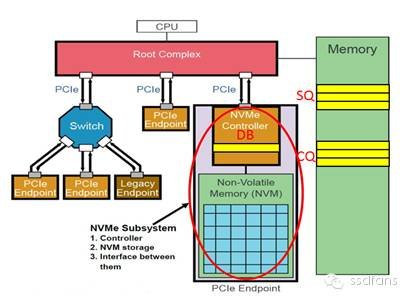

NVMe有三寶：Submission Queue （SQ），Completion Queue（CQ）和Doorbell Register （DB）。 SQ和CQ位于Host的內存中，DB則位于SSD的控制器內部。上圖：

SQ和CQ在Host的memory中以及DB在SSD端，上圖中的NVMe Subsystem一般就是SSD。

SQ位于Host內存中，Host要發送命令時，先把準備好的命令放在SQ中，然后通知SSD來取；CQ也是位于Host內存中，一個命令執行完成，成功或失敗，SSD總會往CQ中寫入命令完成狀態。

DB又是干什么用的呢？Host發送命令時，不是直接往SSD中發送命令的，而是把命令準備好放在自己的內存中，那怎么通知SSD來獲取命令執行呢？Host就是通過寫SSD端的DB寄存器來告知SSD的。

架構模型

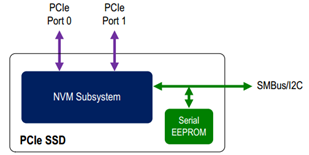

圖2：單端口PCIe SSD

圖3：帶SMBus / I2C的雙端口PCIe SSD

NVMe管理界面用于發送命令消息，該命令消息由以NVM子系統內的控制器為目標的標準NVMe管理命令組成; 用于訪問NVM子系統中控制器的PCI Express配置，I / O和存儲空間的命令; 和管理接口特定命令，用于清點，配置和監視NVM子系統。

圖4：與單端口PCIe SSD相關的NVM子系統

圖5示出了與圖3中所示的PCIe SSD相對應的示例NVM子系統。NVM子系統，包含一個與PCIe端口0相關聯的控制器和兩個與PCIe端口1相關聯的控制器。存在與每個PCIe端口相關聯的管理端點和SMBus / I2C端口。由于NVM子系統包含管理端點，因此所有控制器都具有關聯的控制器管理接口。

圖5：與帶有SMBus / I2C的雙端口PCIe SSD相關的NVM子系統
