關于“U”的單位

U是一種表示服務器外部尺寸的單位，是unit的縮略語。規定了服務器的尺寸，可以使服務器以一定的尺寸放在機架上。機架上有固定服務器的螺孔，以便它能與服務器的螺孔對上號，再用螺絲加以固定好，這樣可以方便安裝每一部服務器所需要的空間。

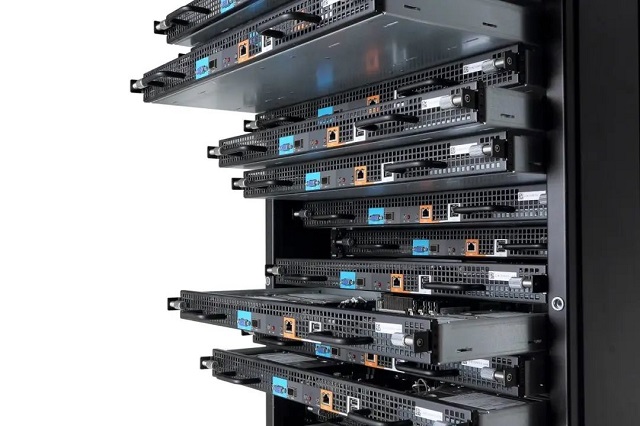

1U、2U、4U服務器

服務器規定的尺寸是服務器的寬(48.26cm=19英寸)與高(4.445cm的倍數)，厚度（高度）以4.445cm為基本單位。

在機架式服務器尺寸當中，常見的就是1U服務器、2U服務器、4U服務器，這些服務器的尺寸是：1U=4.445厘米，2U=4.445*2=8.89厘米，4U=4.445*4=17.78厘米。在實際使用當中，1U或者2U服務器是最經常使用的。因?yàn)榉?wù)商是根據服務器占用空間來計算費用的，所以采用1U服務器是最節省空間的和價格最低的，但是1U服務器的擴展性不如2U服務器的好。1U的硬盤數最多可以插4個3.5寸，2U可以插8個3.5寸甚至更多，另外PCI的插槽數目也不同，1U最多2個，2U的可以到6個。

42U機柜一般的分類

1、按寬度分

600mm和800mm寬的42U機柜，深度有：600mm，800mm，900mm，960mm，1000mm，1100mm，1200mm等;

2、按實際需求分

除了實際使用尺寸是42U之外，寬度和深度可以按照實際需求定制。

一個機柜所放的服務器是有限的，42U高度的機柜并不代表著實際能夠放42個1U服務器。放了服務器之后還要留散熱和挪動空間，一些走線的空間，還有放交換機、防火墻、顯示器等其他設備的空間。所以一個42U機柜能放多少服務器，需要根據具體的設備來計算。那么問題來了，一個機柜一般部署多少臺服務器設備?

一個機柜部署的服務器數量，要考慮很多參數，比如服務器的體積、功耗、發熱量等物理參數，還需要考慮機柜的供電、冷卻、承重等參數，如何確定能部署多少臺服務器，做決定時可以參考一下關鍵參數：

1、預留：每個設備間預留1U以便散熱，預留交換機位置，考慮PDU位置；

2、一般提供冗余10KW電源，靜態承載能力不小于1200kg(根據機房建設參數確定)；

3、不超電的前提下，一個機柜累計設備U數，一般不超過26U

一個機柜，全1U設備部署數量一般不超過16臺，全2U設備一般不超過12臺，全4U設備一般4到7臺。

機柜在數據中心機房的用途有以下幾點

1.提高機房的整體美觀度

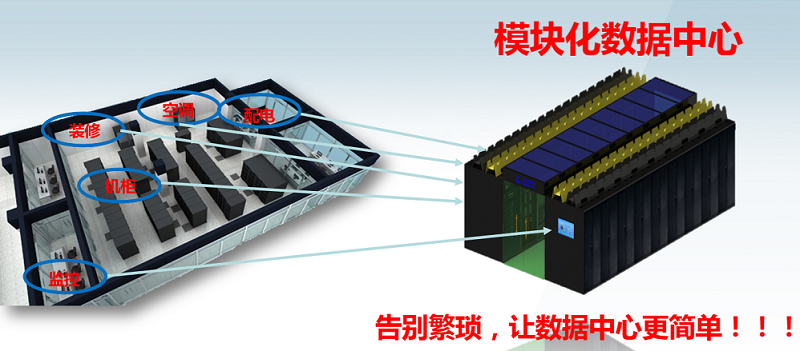

數據中心近年運營及新建機房都采用了模塊化設計，在優化配電和制冷系統設計的同時，還采用了封閉式冷通道和近端制冷技術，相比傳統機房設計，不僅更安全、更美觀，同時還可以節能30%左右。

2.節約機房運行能耗

通信設備由于工作而發熱的原因，會在機柜內聚集大量熱量，影響設備的穩定運行。數據中心模塊化機房可以針對每一臺機柜的情況(如安裝設備的多少，對空調、供電、配線等基礎設施的要求)進行配置的按需調整，避免了不必要的浪費，節省了初始投入和能源消耗，為用戶帶來更大價值。此外，其價值還體現在對設備的滿負荷支持。

3.實現對機柜的智能化管理功能，智能機柜

針對數據中心對機柜的運行環境及安全要求較高的場合，需要帶有智能系統的機柜才能滿足相關的要求。主要的智能化體現在監控功能的多樣化：

1、溫、濕度監測功能

智能機柜系統內部安裝有溫、濕度探測裝置，能智能監測穩壓電源系統內部環境的溫度和濕度，并將監測到的溫度和濕度值實時顯示在監控觸摸屏幕上。

2、煙霧檢測功能

通過在智能機柜系統內部安裝煙霧探測器，對智能機柜系統進行消防狀態檢測，當智能機柜系統內部出現異常情況時，即可在顯示界面上顯示相關的報警狀態。

3、智能散熱功能

用戶可以根據柜內設備運行時所需要的溫度環境為穩壓電源系統設置一組溫度范圍，當穩壓電源系統內溫度超出這個范圍時，便會自動啟動散熱單元工作。

4、系統狀態檢測功能

智能機柜系統本身具備其工作狀態及數據信息采集告警的LED指示燈顯示，并且在LCD觸摸屏上能直觀的顯示出來，界面美觀、大方、清晰。

5、智能設備接入功能

智能機柜系統具備對智能設備包括智能電量?jī)x表或UPS不間斷電源的接入，通過RS485/RS232通訊接口、Modbus通訊規約讀取相應的數據參數，并且實時顯示在屏幕上。

6、繼電器動態輸出功能

當預先設計的系統邏輯的聯動被智能機柜系統接收到時，會給硬件接口的DO通道發出一個常開/常閉的信息，以驅動接在其上面的設備工作，如聲光報警器、風扇等設備。

服務器機柜有哪些種類？

數據中心的服務器、網絡通信設備等IT設施，正在向著小型化、網絡化、機架化的方向發展。大數據時代服務器機柜成為其重要的組成部分。

01.一般常見的機柜可分為以下幾種

1、按功能分

防火防磁柜，電源柜、監控機柜、屏蔽柜、安全柜、防水機柜、保險柜、多媒體控制臺、文件柜、壁掛柜；

2、按適用范圍

戶外機柜、室內機柜、通信柜、工業安全柜、低壓配電柜、電力柜、服務器機柜；

3、擴展分類

控制臺、電腦機箱機柜、不銹鋼機箱、監控操作臺、工具柜、標準機柜、網絡機柜。

為安裝服務器、顯示器、UPS等19"標準設備及非19"標準的設備專用的機柜，服務器機柜，用來組合安裝面板、插件、插箱、電子元件、器件和機械零件與部件，使其構成一個整體的安裝箱。服務器機柜由框架和蓋板（門）組成，一般具有長方體的外形，落地放置。它為電子設備正常工作提供相適應的環境和安全防護。這是僅次于系統級的一級組裝。不具備封閉結構的機柜稱為機架。

服務器機柜具有良好的技術性能。機柜的結構應根據設備的電氣、機械性能和使用環境的要求，進行必要的物理設計和化學設計，以保證機柜的結構具有良好的剛度和強度以及良好的電磁隔離、接地、噪聲隔離、通風散熱等性能。

此外，服務器機柜應具有抗振動、抗沖擊、耐腐蝕、防塵、防水、防輻射等性能，以便保證設備穩定可靠地工作。服務器機柜應具有良好的使用性和安全防護設施，便于操作、安裝和維修，并能保證操作者安全。

02.機柜類型的區別

雖然機柜看上去都差不多一個樣，但細分起來還是有幾種類型，常見的就是用于布線的機柜和用于安放服務器的機柜。用于布線的機柜一般是用來放置多臺終端交換機的，因此會有很多的網線需要接出，此類機柜不方便設置門，看上去更像機架，也有機柜生產廠家就把這種產品稱為布線架；而用于放置服務器的機柜肯定是有門有鎖的，比較昂貴的路由器、防火墻一般放在這種機柜里面。

普通的服務器機柜有四個散熱風扇，安裝在機柜的頂部，機柜底部是鏤空的，以便為機柜內部提供良好的恒溫環境。這種機柜內頂部的服務器散熱效果非常好，但是中低部的服務器散熱就不太理想。高端的服務器機柜，通過前后門上密密麻麻的風孔進行通風散熱，甚至可以通過擴展內置空調的配件，利用空調的冷氣分布到機柜內每一臺服務器周圍，這對于機柜的用料、防腐防銹、承重能力都有較高的要求。

機房機柜怎么選擇？

隨著數據中心建設向著整體可用性的方向發展，機房對機柜管理的需求日益增長。用戶在選購機柜時應考慮以下幾方面的因素：

1、承重保證

隨著機柜內所放置產品密度的加大，良好的承重能力是對一款合格機柜產品的基本要求。不符合規格的機柜，不能有效保護機柜內的設備，甚至可能影響整個系統。

2、溫度控制系統

機柜內部有良好的溫度控制系統，可避免機柜內產品的過熱或過冷，確保設備的高效運作。機柜可選擇全通風系列，可配備風扇（風扇有壽命保證），在炎熱的環境下可安裝獨立空調系統，在嚴寒環境下可安裝獨立加熱保溫系統。

3、抗干擾能力

款功能齊備的機柜應提供各類門鎖及其他功能，例如防塵、防水或電子屏蔽等高度抗擾性能，還應提供適合的附件及安裝配件支持，讓布線更為方便，同時易于管理，省時省力。

4、線纜管理

線纜出現問題怎么辦？在規模巨大的機房里，在林立的機柜中穿行尚且困難，更別提快速尋找和維修出現故障的線路了。從機柜內部線纜附設的角度看，今天的數據中心機柜配置密度更高，容納的IT設備更多，大量采用冗余配件（如冗余電源、存儲陣列等），機柜內設備配置頻繁變換，數據線和電纜隨時增減。所以，機柜必須提供充足的線纜通道，能從機柜頂部、底部進出線纜。在機柜內部，線纜的鋪設必須方便、有序，與設備的線纜接口靠近，以縮短布線距離，減少線纜的空間占用，保證散熱氣流不會受到線纜的阻擋，同時還要保證在故障情況下能對設備布線進行快速定位。

5、配電系統

隨著機柜內IT高密度安裝趨勢的日益顯著，配電系統成為機柜能否發揮其應有效能的關鍵環節。合理的電源分配直接關系到整個IT系統的可用性，而這也是過去被很多機房管理人員忽視的問題。由于IT設備日益小型化，機柜內設備安裝的密度不斷增加，這就對機柜內配電系統提出了嚴峻的挑戰。與此同時，輸入、輸出端口的增多，也對配電系統安裝的可靠性提出了很高的要求。再考慮到目前大多數服務器雙電源供電的需求，更使得機柜內電源分配越來越繁雜。

合理的機柜電源分配系統的設計，應遵循以可靠性設計為核心，專門針對機柜系統設計，與配電系統充分協調、無縫配合的原則，同時要考慮安裝的方便性，以及智能化管理、適應性強、便于操作與維護等特點。機柜的配電系統，應使電源更接近負載，以減少電源通路中的故障點。同時應逐步實現負載電流的本地及遠程監控，以及電源分配的遠程控制，使電源分配管理納入機房整體的智能化管理體系中。

數據中心按照GB 50174 - 2017 國家A級機房標準建設，核心系統及安防設計參考國際T4標準，其可靠性和安全性強，達到7級高抗震等級，優質的供配電系統能保障整個數據中心無間斷供電。作為廣東地區互聯互通直連點和深圳核心節點，數據中心具有高等級的傳輸網絡能力，既能實現傳輸網絡的高速接入，也具備更高的網絡安全性，同時它還匹配有先進的樓宇智能系統，能實現對機房的高效管控，完全符合金融行業標準。
