近些年來,數字經濟的蓬勃發展帶來了海量的數據中心建設需求。然而,由于早期數據中心能源領域節能技術相對匱乏,許多存量數據中心存在著能耗高、運營成本高等諸多問題。本文針對中國電信山東濟南藍翔路數據中心二樓東和四樓東機房空調系統采用變頻氟泵和通道封閉的節能改造技術,能夠顯著降低數據中心空調系統的能耗。

一、引言

目前，數字經濟已經成為帶動我國GDP增長的主力軍，根據國家網信辦發布的《數字中國發展報告(2021年)》顯示，2017年到2021年，我國數字經濟規模從27.2萬億增至45.5萬億元，年均復合增長率達13.6%，占國內生產總值比重從32.9%升至39.8%。2022年我國數字經濟規模已達50.2萬億，占國內生產總值GDP的41.5%。在如此大體量的數字經濟背后，是龐大的數據中心基礎設施在做支撐。

數據中心是耗能大戶,我國數據中心年耗電量超過全社會用電量的1.5%。除IT設備的能耗以外,網絡能源基礎設施是耗電的主要系統,包括空調制冷系統、供配電系統及照明、消防、監控等輔助系統,其中精密空調系統耗能占網絡能源基礎設施總能耗的60%左右,供配電系統耗能占30%左右,其他輔助系統耗能占10%左右。山東省人民政府辦公廳關于山東省數字基礎設施建設的指導意見指出,自2022年年底,新建數據中心PUE值原則上不高于1.3,到2022年年底,存量改造數據中心PUE值不高于1.4。為了貫徹落實推進3060國家雙碳戰略,數據中心的節能降耗勢在必行。

二、數據中心能耗現狀

伴隨著數字經濟的快速增長,近些年我們國家已經建成了大量的數據中心,但是由于早期數據中心能源領域節能技術相對匱乏,已建成的許多數據中心存在著能耗高、運營成本高等諸多問題。

根據中國信通院和開放數據中心委員會發布的中國企業綠色計算與可持續發展研究報告(2019),我國存量數據中心的PUE平均值為1.8。2019年,PUE小于1.5的數據中心占比13%;PUE值在1.5至1.8之間占比39%;PUE值在1.8至2.0之間占比46%;PUE值大于2.0的數據中心占比2%。

中國電子技術標準化研究院發布的《綠色數據中心白皮書2020》指出,近年來,我國數據中心能效水平不斷提高,超大型數據中心平均電能利用率(PUE)為1.46,部分優秀綠色數據中心已全球領先,PUE可達1.2-1.3。

由此可見,我國新建數據中心能效值相比存量數據中心有較大提升,存量數據中心存在巨大的節能空間,亟需針對存量數據中心進行節能改造措施,以降低能耗。

三、數據中心節能技術

1、空調節能技術

數據中心空調節能技術路線主要有全變頻技術、氟泵技術、蒸發冷卻技術以及氣流組織優化技術等。在變頻技術層面,主流精密空調設備廠商均會使用變頻壓縮機和變頻風機來降低空調的能耗。氟泵技術其核心的工作原理是加大自然冷源的利用,在我國北方過渡季節或者冬季,室外氣溫足夠低的情況下,關閉壓縮機,開啟低功率的氟泵來驅動制冷循環,減少全年機械制冷的時間,達到節能降耗的目的。蒸發冷卻技術是一項利用水蒸發吸熱帶走熱量的制冷方式,此技術同樣可以減少全年機械制冷的時間。但是,蒸發冷卻技術的應用受制于地理區位,在我們南方尤其是沿海地區,空氣相對濕度較大,水自然蒸發能力較弱,蒸發冷卻的效果會受較大限制。

目前,數據中心領域內運用較多的空調系統節能措施是運用全變頻風冷氟泵技術。尤其在我國北方地區過渡季節和冬季時間跨度長,室外溫度低,更有利于氟泵技術的應用。

另外,氣流組織同樣會影響空調系統的制冷效果。在一些老舊數據中心機房,氣流組織規劃不合理,出現冷熱氣流短路的現象,致使冷量損失。因此,規劃合理的氣流組織或者對氣流組織進行優化,同樣能夠提升空調系統能效。

2、供配電節能技術

數據中心供配電系統的節能技術路線相對比較有限,可采取的手段包括:供電架構的優化,增加對市電的直接利用,進一步提高變壓器、UPS等電源轉換設備的轉換效率,以及優化供電布局,讓電源深入到負荷中心,并通過電力模組整合并縮短整個供電鏈路。

3、建筑節能技術

建筑節能的技術路線包括建筑外墻保溫材料的選擇和應用、節能型照明的使用。保溫材料是建筑節能的重要手段之一,通過選擇熱導率低的材料,可以最大程度地減少熱量的散失和能源的浪費,可以有效降低建筑整體能耗,抵消熱量傳導對室內環境造成的影響。通過選擇LED節能型照明燈具,并且加以人體感應智能控制,能夠有效降低照明系統的能耗。

四、運營商數據中心節能改造措施及節能效果分析

山東電信濟南數據中心二樓東側原機房和四樓東側原機房采用傳統的建設模式,未做封閉通道設計,氣流組織較為混亂,存在南北冷量分布失衡和局部熱點的現象。原機房精密空調系統采用定頻技術,能效比低,導致制冷系統能耗較高。

由于二樓東側機房負載功耗較低,故本次針對二樓東機房空調設備進行改造,更換原定頻空調,采用維諦技術PEX4S變頻氟泵熱管機房精密空調對設備進行散熱。

由于四樓東側機房負載相對較高,故本次針對四樓東機房在氣流組織優化層面采用了封閉通道隔離技術,在設備層面同樣采用維諦技術PEX4S變頻氟泵熱管機房精密空調。

能耗測試方法:根據GB40879-2021《數據中心能效限定值及能效等級》中數據采樣點位置。選取IT配電柜輸入端位置測點，測量IT負載用電量；選取空調輸入端位置測點，測量空調系統用電量。

1、二樓東側機房改造前后能耗指標分析

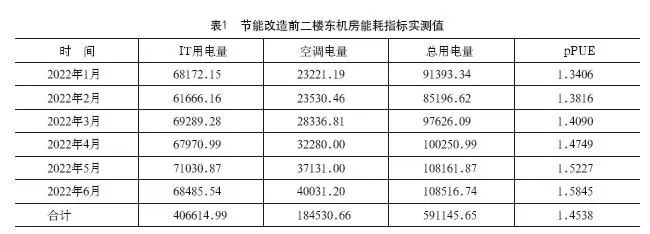

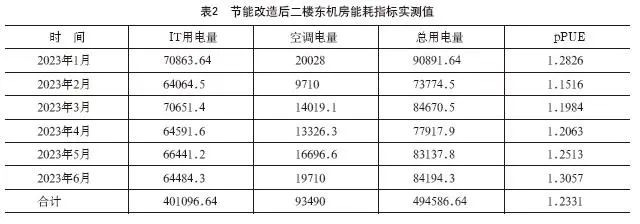

根據上述能耗測試方法,改造前和改造后二樓東數據中心機房能耗指標如表1和表2所示:

經實測數據分析,節能改造前2022年1-6月期間,二樓東機房空調系統的pPUE為1.4538;改造后2023年1-6月期間,空調系統的pPUE為1.2331,相較于2022年同期,空調系統能耗因子大幅降低。在同等IT負載工況下,空調系統能耗降低48.6%,改造后節能效果良好。

2、四樓東側機房改造前后能耗指標分析

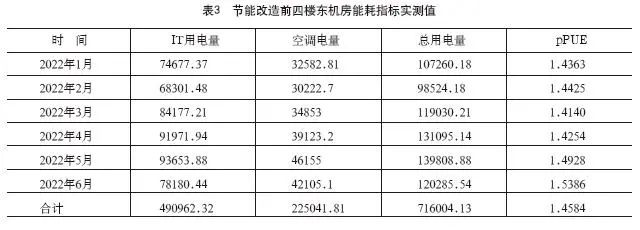

根據上述能耗測試方法,改造后四樓東數據中心機房能耗指標如表3和表4所示:

經實測數據分析,節能改造前2022年1-6月期間,四樓東機房空調系統的pPUE為1.4584;改造后2023年1-6月期間,空調系統的pPUE為1.3311,相較于2022年同期,空調系統能耗因子同樣得到大幅降低。在同等IT負載工況下,空調系統能耗降低27.8%,改造后節能效果良好。

經對比分析,通過對二樓東機房和四樓東機房的空調系統進行節能改造后,空調系統pPUE值得到明顯降低，二樓東空調系統的pPUE為1.2331,四樓東空調系統的pPUE為1.3311，節能效果明顯，且均能夠滿足山東省對于存量數據中心能耗指標要求。

五、結語

中國電信濟南藍翔路數據中心采用變頻氟泵熱管空調技術和通道封閉技術能夠顯著降低數據中心能耗。經實際測試與計算分析,同等IT負載工況下,二樓東機房空調系統能耗降低48.6%,四樓東機房空調系統能耗降低27.8%。

由此可見,對于傳統建設模式的運營商老舊機房節能改造場景,變頻氟泵熱管空調技術和通道封閉技術特別適用,這兩種技術措施能夠降低空調系統能耗,從而有效降低數據中心機房整體能耗。除此之外,蒸發冷卻作為自然冷卻技術亦可在改造場景中發揮巨大作用,尤其是在炎熱的夏季,室外溫度高,給空調室外機進行噴淋處理,利用噴淋水蒸發吸熱,降低室外機周圍的空氣溫度可提高空調機組的能效比,降低能耗。針對運營商老舊機房節能改造場景,可采取的技術與措施還有很多,需要在今后的工作中逐步探索與實踐。

參考文獻

[1]張嘉毅.國家網信辦發布《數字中國發展報告(2021年)》[J].科技中國,2022(09):103.

[2]宋杰,孫宗哲,劉慧,鮑玉斌,于戈.混合供電數據中心能耗優化研究進展[J].計算機學報,2018,41(12):2670-2688.

[3]山東省人民政府辦公廳關于山東省數字基礎設施建設的指導意見[J].山東省人民政府公報,2020(10):14-19.

[4]中國信息通信研究院,開放數據中心委員會.數據中心白皮書(2020)[R],2020.

[5]GB40879-2021,數據中心能效限定值及能效等級[S].
