數據中心綠色節能刻不容緩

在數據中心市場成熟的國家中，平均2%-3%左右的全國電力被用于數據中心。雖然近年內大型和超大型數據中心的建設規模持續增長，技術升級以及空間規模的增長提高了計算資源的利用效率，但仍然是電力資源的消耗大戶。數據中心的日常電力消耗占用了大部分的運維支出，降低運維成本和提高能耗的利用效率刻不容緩。

能效的提高體現在PUE值的進一步壓縮，即盡量減少用于IT設備工作之外的能耗，如熱管理、配電、照明等系統，其中熱管理占了這部分能耗的絕大部分。在傳統數據中心中，用于熱量管理的電力占到了總電力消耗的25%-30%左右，也就是說，為了滿足數據中心的散熱需求，需要使用占一個國家總耗電量的0.5%-1%左右的能耗來進行熱管理。

然而隨著CPU與存儲等關鍵器件的快速演進，芯片技術與工藝的進步使市場上出現了更多高性能且高功耗的處理器。目前用于數據中心的CPU功耗在165W至275W，在未來將提升至400W以上。并且AI模型訓練對高功率并行計算產生更大需求，單位面積發熱量更高的AI芯片數量增加，進一步推高了服務器的功耗。處理單元的數量增加與單一處理單元的功耗提升速度遠超過由摩爾定律所預測的單位瓦特算力提升，使服務器的單位發熱量迅速提升，芯片級熱管理的不足將成為限制服務器性能發揮的瓶頸。

除單一服務器的發熱量增加之外，每個機柜之內的服務器數量也在增加。平均機架功率密度已經從十年前的2-4KW/機架增加到了如今的7-10KW/機架，未來有望增加到25KW-50KW以上。對于希望提高空間利用效率而密集部署機架的數據中心而言，機房內的熱管理狀況一定程度上決定了數據中心的算力上限。即使出現了應用虛擬化、容器化等最大化利用物理服務器的新技術，仍然將成為影響整個數據中心負載率的主要因素。

這些趨勢使得下一代高算力數據中心的散熱需求將遠高于當前，尋找算力、PUE、成本三者的平衡點將更加困難，與追求的高能效目標產生了矛盾，為了提高能源利用效率和改善生態環境質量，各國都對未來一定時期內數據中心的PUE提出了更低的目標值。為了達到這一目標，需要在保證IT設備正常運轉的同時，盡量采用更加高效、低能耗的先進熱管理手段，降低IT設備之外的能耗以及運營成本，為未來更節能且低成本的無人值守數據中心打下基礎。

高效節能熱管理降低PUE：液冷技術

從熱管理角度上緩解算力與能耗的矛盾，需要將現有熱管理技術向節能高效方向進行升級。以目前機柜與服務器的冷卻方式而言，使用空調機組對IT設備風冷是主流方案，技術成熟但功耗較高，節能升級的空間有限。隨著設備的集中化與功率密度的提升，為達到正常運行功率下的散熱效果，空調制冷機組的功率也要相應大大提高。而為了保證數據中心的安全穩定運行與合理的PUE區間，空調制冷機組的高功耗成為了限制高性能IT設備實現性能的主要因素，單機柜功率上限被限制在25KW，更高則受制于空調功率而無法運行。

在機柜與算力密度較低的傳統數據中心中，除空調風冷方案外，也可以因地制宜，利用自然冷源設計更低能耗的風冷方案，自然風冷優勢在于因地制宜，利用了天然冷源對IT設備進行散熱，減少制冷系統對電力的需求，具有非常高的能效比。整體而言，無論是空調風冷還是自然風冷，都以空氣流作為熱量的載體，為了達到較好的散熱風路，對于機架設備的密度有一定要求，限制了單機柜密度的提升，已經無法跟上IT設備的功耗與密度提高的步伐。

當單位瓦特算力提升有限的情況下，為了使下一代數據中心的熱管理技術足以應對高密度、高算力化的IT設備散熱挑戰，需要針對高算力場景中傳統空調風冷散熱的不足之處，加強對芯片等主發熱單元的重點冷卻，并且盡量減少導熱路徑中不必要的熱量散失?？諝庾鳛檩d熱工質已經無法滿足這一散熱需求，多種以液體為載熱工質的冷卻方案因而在近年來受到數據中心擁有者的青睞，成為高算力場景中取代空調風冷的重要手段。在過去數十年中，液冷技術卻一直用于冷卻大型機、超級計算機，和高性能個人電腦。只有在過去五年中，它才被高算力數據中心用于冷卻功耗巨大的IT設備，取代空調機組來支持從AI算法到比特幣挖掘等高算力應用。

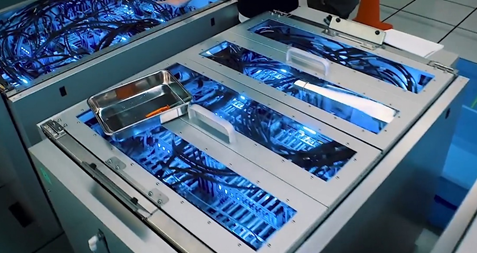

在數據中心場景中，根據冷卻液與設備之間接觸方式的不同，可以分為以浸沒式液冷為代表的直接接觸型液冷技術，和以冷板式液冷為代表的間接接觸型液冷技術。后者由于成本更低，且部署更加靈活，可以實現板級和柜級層面的制冷，且具備風液混合、全冷板覆蓋等創新方案，根據實際情況取代空調風冷和提升機柜的液冷占比，因此更加適用于熱密度較高的數據中心。以這類冷板式間接接觸液冷為例，主要具備以下優勢：

• 導熱能力

特殊配比的液體的比熱容更大，導熱系數遠超空氣，與同體積空氣相比，可以帶走的熱量將近3000倍。考慮流速因素，液冷方案的散熱能力是風冷方案的25倍左右。因此可以支持更高性能IT設備的正常運轉。

• 工作噪音

泵推動導熱液體在密閉管內流動，與傳統空調的風路風扇相比，不會產生氣流噪音，因此工作噪音較風冷相比降低20-35分貝。對運維工作和周邊環境更加友好。

• 空間利用率

液冷方案的實施帶來散熱水平的顯著提升，使機架和服務器的安裝布局可以更加密集緊湊，從而降低數據中心白空間的需求，提高了數據中心整體的空間利用率。

• PUE與能耗支出

導熱液體管路密閉，與芯片等發熱單元直接接觸，熱量在流動路徑中散失更小，同等散熱量的耗電量比風冷降低50%左右。更有利于PUE的進一步降低。相應運營成本中電耗支出也相比風冷方案減少。

• 免空調化

與傳統空調風冷方式相比，液冷方案中液體在管路中將熱量帶至換熱設備中與外界冷源進行熱量的交換，降低對價格高昂的制冷機組與空調設備的使用程度和依賴，同時也省去了對空調和制冷機組的復雜維護投入，對環境更加友好。

高算力場景中采用液體冷卻方案在設計、操作和適用性方面的顯著優勢，引起了數據中心行業的共鳴。同時液體作為導熱工質，與傳統空氣介質相比存在特殊性，不能用風冷的經驗和思路來看待液冷。并且由于在數據中心領域落地時間不長，也需要針對IT設備散熱的特點進行調整。

如要在數據中心中成功通過實施液冷達到PUE目標，需要在系統的安全性、智能化程度、標準化以及可操作性等方面達到一些關鍵要求，包括管路的密封和可插拔性、液體的安全性和導熱性、與瞬時功耗的智能匹配以及更高程度的標準化等等。在節約熱管理能耗的同時，降低液冷方案在新建和升級數據中心中實施的門檻，提高長期使用的電氣安全性，并且從長遠角度，促進液冷升級流程方案和產品的標準化，有利于加速技術和市場的成熟。

液冷方案的市場展望

作為較新的冷卻技術，液冷方案（芯片級直接接觸液冷散熱）市場整體規模不大但增速較快，2019年同比增長了11%。但作為一個年輕的市場，產品和供應商體系建立時間不長，相對較為脆弱，因此受COVID-19疫情的影響較為嚴重，在2020年收縮了13%。同時疫情也讓最終用戶有更多時間和資源來了解液冷方案的優勢、成功案例以及需要克服的挑戰，因此液冷方案供應商仍然對這一新市場抱有信心，并普遍認為，當2021年全球疫情開始緩解，液冷市場將迎來復蘇和顯著的增長。

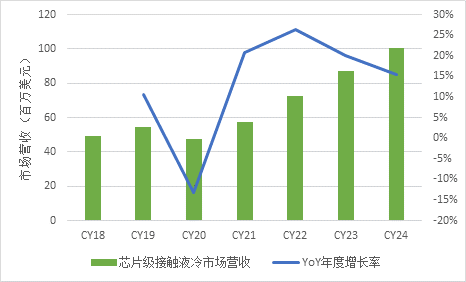

圖1 芯片級液冷市場營收與增長趨勢

液冷方案市場營收將在2021年和2022年加速增長至21%和26%，從2019年到2024年，液冷方案市場的五年復合年增長率為13%，市場規模突破1億美元，在全球數據中心熱管理市場中的份額也將從2020年的1.4%提升至2024年的2.3%左右。

總結

能耗是當前數據中心后期運營的最大成本項，要面向下一代提高數據中心的競爭力，就必須面對能耗成本這一關鍵痛點，通過技術手段提高能源在數據中心中的最大化利用，在提升算力的同時，降低大型數據中心的能源消耗。作為除IT設備外最大的耗電項，熱管理在數據中心整體節能中舉足輕重。如果成功將熱管理的能耗進行改善，數據中心就向節能增效的整體目標前進了一大步。

當前主流的空調風冷方案在下一代大型數據中心的應用中存在瓶頸，一方面限制了IT設備性能和機柜密度的提升，另一方面在能耗方面不占優勢，達到制冷效果需要消耗大量能源。因此在未來數據中心升級的過程中，對于通用計算場景，可以部分采用自然風冷的方案，利用冷空氣等自然冷源來對IT設備進行更低能耗的高效熱交換，在降低PUE的同時，也能帶來更加顯著的成本效益。對于高算力場景，則出現采用液冷方案來取代部分空調風冷的趨勢。液冷方案通過導熱工質的改變，能夠?qū)崿F(xiàn)更加精細化、智能化的熱管理，有效控制高算力、高密度設備的發熱量。也因為這些特點，液冷能夠降低制冷能耗的散失浪費，提高能源的利用效率，成為了數據中心實現PUE目標的關鍵手段之一。

應用于數據中心的液冷尚處于市場成長階段，實施方案偏向于定制化，一些實際部署仍與傳統的空調風冷卻相結合，作為混合散熱解決方案的一部分在數據中心的一部分機架上應用。也有整個數據中心都使用芯片/服務器級的完全液冷解決方案的實踐。數據中心市場需要對液冷等先進熱管理技術有更進一步的深入了解和實例佐證，當市場更深體會到液冷方案對高算力場景下降低PUE的技術與成本優勢，采用率還將有很大的提高空間。
