數據中心是信息行業的重要基礎設施，據統計，2015年我國數據中心的年用電量約1000億kW?h，超過全社會用電量的1.5%，相當于三峽水電站一年的發電量。未來幾年，隨著5G通信、人工智能、物聯網等的快速發展，我國數據中心電耗將繼續快速增長，2020年我國數據中心年耗電量將超過2500億kW?h，占全社會用電量比例將超過3%。

目前歐美發達國家數據中心平均電能利用效率（powerusageeffectiveness,PUE）約為1.8，其先進數據中心PUE達到1.2以下。而我國數據中心平均PUE大于2.2，部分高耗能數據中心PUE甚至高達3.0，能效水平遠低于歐美發達國家，節能性亟待提升。

政府相關主管部門對數據中心的節能非常重視，先后出臺多項政策文件，部署和推進數據中心先進適用技術推廣應用、綠色數據中心建設和相關節能標準的制定，2017年工信部在《關于加強“十三五”信息通信業節能減排工作的指導意見》中明確提出：到2020年，新建大型、超大型數據中心的能耗效率（PUE）值在1.4以下。

數據中心能耗中約40%是冷卻系統的能耗，所以開展數據中心冷卻系統節能關鍵技術研究具有重要意義。

1.自然冷卻的分類

自然冷卻技術是目前學界普遍認可的節能效果較好的技術，自然冷卻即利用天然的冷空氣或者冷水源對數據機房進行冷卻的方式，該技術無需開啟機械制冷，因此具有顯著的節能效果。自然冷卻主要分為風側自然冷卻和水側自然冷卻兩大類，詳細分類見表1。

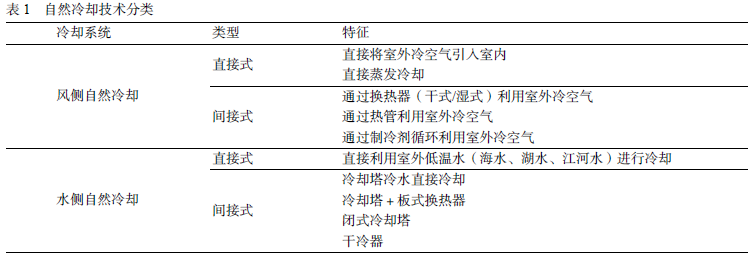

表1 自然冷卻技術分類

2.風側自然冷卻

2.1直接式風側自然冷卻

直接式風側自然冷卻是指直接將室外溫濕度適宜（或通過蒸發冷卻）的冷空氣引入計算機房?jī)?nèi)對信息設備進行冷卻，如圖1。當室外空氣質量不佳時，空氣中的塵埃、氣體污染物等會給信息設備的可靠運行帶來隱患，因此直接風側自然冷卻主要應用于氣候條件和空氣質量較好的地區。

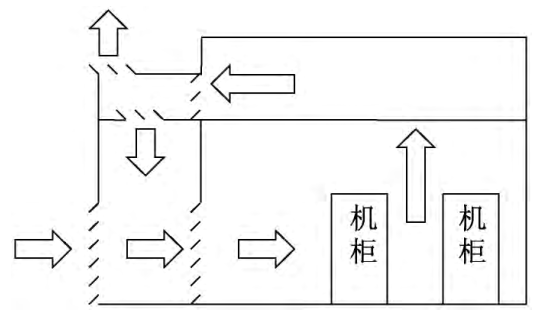

圖1 直接式風側自然冷卻

國外Google、Facebook、Yahoo等公司在北歐、美國等地建設了采用直接式風側自然冷卻的數據中心，PUE接近1.07，其所采用的風機墻形式見圖2。國內如美利云中衛數據中心、阿里巴巴張北數據中心等也采用直接式風側自然冷卻。

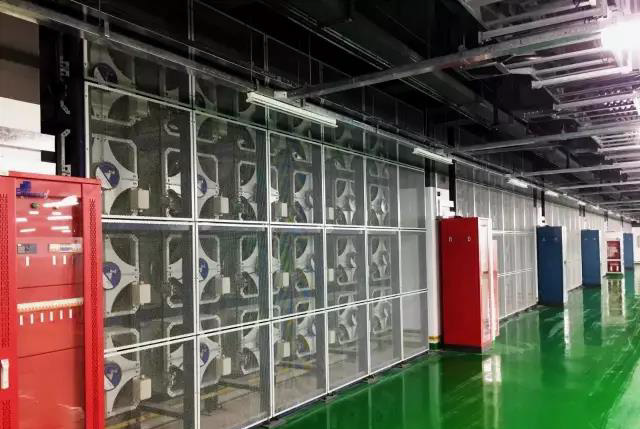

圖2 風機墻單元

為了提高直接式風側自然冷卻的效果和可靠性，一些學者開展了系統設計方法、節能效果、控制策略、差異化氣候適用性等方面的研究。

韓玉等認為直接式風側自然冷卻系統的設計要點為：

1. 低溫風和降溫風復合系統設計，新回風混合防結露設計；

2. 新風過濾處理；

3. 氣流組織優化設計；

4. 空氣處理系統邏輯判斷及智能控制。

韓正林等對國內外采用自然冷卻的數據中心應用現狀進行了對比分析，指出干式冷卻器等基于干球溫度的自然冷卻技術更成熟、穩定性更好，蒸發冷卻等基于濕球溫度的自然冷卻方式自然冷源利用率更高。針對多個地區的通信機房的節能改造，分析采用蒸發式冷氣機（直接式蒸發冷卻）進行降溫時室內外溫濕度、蒸發式冷氣機運行時間以及凈化過濾系數等影響因素的修正方法。通過介紹蒸發式冷氣機的技術要點，分析了蒸發冷卻技術在機房空調中的應用形式、運行原理。蒸發式冷氣機用于通信機房在冬季不能很好地控制濕度，以ASHRAETC9.9所推薦運行區為控制目標，提出了直接蒸發冷卻空調系統的優化方案和運行模式。

分析了溫和地區（昆明）數據中心采用自然冷卻技術進行節能改造后的運行效果，發現昆明的氣候條件非常適合采用新風自然冷卻，針對某數據中心的節能改造效果明顯，PUE由原來的1.9降至1.56。

2.2間接式風側自然冷卻

（1）基于空氣?空氣換熱器的間接式風側自然冷卻

直接式風側自然冷卻的送風質量受到室外空氣質量的影響，解決有害氣體腐蝕威脅的另一種思路是采用間接式風側自然冷卻，如圖3。其原理是通過交叉流換熱器、轉輪換熱器等空氣?空氣換熱器實現室外冷風與室內高溫回風的間接換熱。

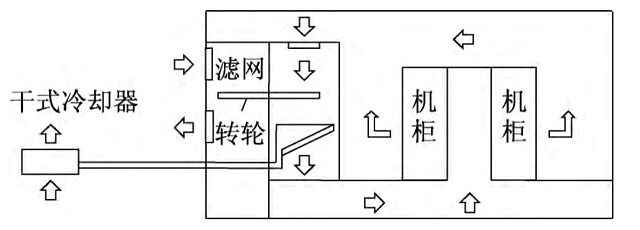

圖3 利用換熱器的間接式風側自然冷卻

借助建筑熱環境設計模擬工具包（Designer’sSimulationToolkit,DeST）對全國不同氣候區采用間接式風側自然冷卻的節能效果進行了對比研究，得出不同氣候區的節電率高低依次為：溫暖地區＞嚴寒地區＞寒冷地區＞夏熱冬冷地區＞夏熱冬暖地區。開發出一種基于空氣?空氣換熱器的自然冷卻技術，該系統轉輪內的填料具有蓄冷功能，通過讓轉輪在兩個隔離且封閉的風道內緩慢旋轉，利用被室外冷空氣冷卻的填料來冷卻機房?jī)?nèi)的高溫回風，實現數據機房的冷卻，如圖4。

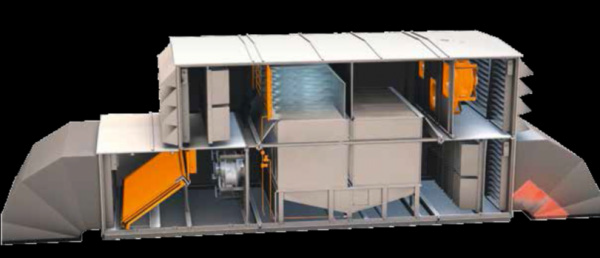

圖4 一種典型風側自然冷卻系統

基于空氣?空氣換熱器的間接式風側自然冷卻系統設備體積龐大、與建筑物耦合程度很高，應用范圍受到限制，目前應用案例并不多，但間接式風側自然冷卻針對自然冷源的利用率較高，節能效果很好，是一種有應用潛力的技術。

（2）基于熱管或制冷劑循環的風側自然冷卻

指利用熱管或制冷劑循環將機房?jī)?nèi)熱量傳遞至室外，相變傳熱方式帶來很強的熱量傳遞能力，該種方式利用自然冷源的效果很好，是近年來研究的熱點。

• 這里介紹一種分離式熱管空調系統，針對傳統熱管系統換熱器局限性，提出采用單級熱管變多級熱管的方法進行優化改進，如圖5；針對R22和R134a兩種工質的平均換熱能力進行對比分析，提出熱管系統的最佳充液率為80%；針對新型背板式熱管系統換熱量影響因素進行分析，得到風量與換熱量的對應關系，并提出通過增大風量的方式解決熱管故障問題。

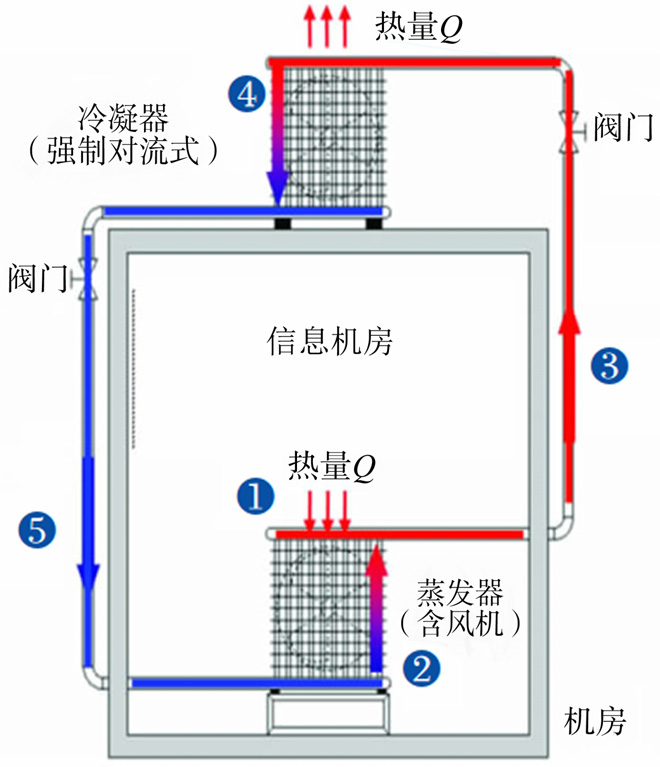

圖5 分離式熱管空調系統

• 另一種用泵驅動的回路熱管機組，系統中增加制冷劑泵能夠克服復雜系統的管路阻力，比傳統分離式熱管系統的適應性更強，并且制冷劑循環流量的增加提高了換熱器換熱量。盡管制冷劑泵增加了系統能耗，但該系統在室外溫度低于15℃時，節能率仍能達到36.57%。

• 還可以采用微通道換熱器的分離式熱管性能，微通道換熱器具有更強的換熱能力，分析不同工況和風量對系統最佳充液率的影響，研究了系統穩態和瞬態換熱特性，分析制冷量受各運行參數影響的敏感性。

• 由于傳統分離式熱管主要采用的R22或R134a等工質的使用逐漸受到限制，采用環保工質的熱管研究逐漸受到了人們的重視。開發出基于CO2工質的多蒸發器回路熱管系統的性能研究，考察了多蒸發器在均勻、非均勻、變制冷功率條件下的系統的自調節功能。

• 由于數據中心用自然冷卻熱管的兩端傳熱溫差和熱流密度均較小，熱流密度隨室外環境變化而變化，開展相關的非穩態研究十分必要。針對數據中心用小熱流密度的分離式熱管進行了模擬仿真研究，發現熱管傳熱量隨充液率的增大先增加后減小，隨室內外溫差的增大先線性增加，而后增長速度減緩。

• 一種利用整體式熱管的風側自然冷卻系統，計算機房上方設有增壓風道，機柜上方的熱管穿過計算機房的天花板，與風道內的室外冷空氣進行換熱，該系統的熱管結構和布置更為簡單，降低了熱管設備在運行過程中發生損壞的概率，如圖6。

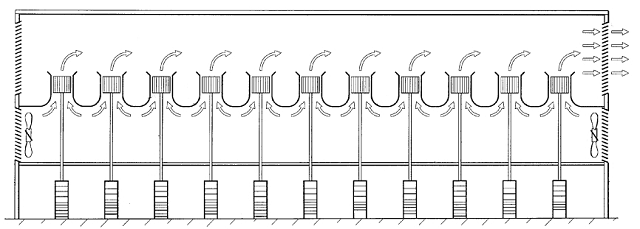

圖6 整體式熱管自然冷卻系統

基于熱管和制冷劑循環的風側自然冷卻方式是一種較好的利用自然冷源的方式，但由于熱管的循環驅動力受機房?jī)?nèi)外溫差限制，無法應用于復雜的大型管路系統，因此該系統比較適用于中小型數據中心機房的自然冷卻。

3水側自然冷卻

3.1直接水冷式自然冷卻

直接水冷式自然冷卻是指利用室外自然低溫水源（海水、湖水、江河水等）引入數據中心進行冷卻。

國外最早進行這一技術的嘗試，Google芬蘭數據中心靠近北極圈，使用附近芬蘭灣的低溫海水冷卻整個數據中心；微軟公司啟動名為“Natick”的計劃，將數據中心置于蘇格蘭奧克尼群島附近水域的海底，距離海面117英尺（約36m），流動的低溫海水帶走了數據中心的熱量，實現完全自然冷卻，如圖7；

圖7 微軟“Natick”海底數據中心

國內近幾年也在有條件的地區開始進行直接水冷式自然冷卻的嘗試，國內第一個采用湖水作為自然冷源的數據中心是阿里巴巴/華通千島湖數據中心，千島湖湖水水位較高、水溫較低、水質好，非常適合應用湖水冷卻，90%的時間無需開啟機械制冷，可實現年平均PUE為1.3（在亞熱帶環境中，該數值已經極低）。湖南東江湖數據中心采用了東江湖湖水對數據中心進行冷卻，設計PUE值能達到1.2以下。

直接水冷式自然冷卻技術的節能效果是有目共睹的，但其阿受限于自然和地理?xiàng)l件的限制，目前僅有幾個數據中心采用了該技術，由于該技術的難復制性，難以得到大面積推廣，更多數據中心采用浸沒式液冷，可以輕松將PUE值降低到1.2以下，比直接水冷自然冷卻節約成本。

3.2冷卻塔式自然冷卻

冷卻塔式自然冷卻是指利用室外較低的空氣溫度通過冷卻塔制取低溫冷水，代替機械制冷實現數據中心冷卻的技術。冷卻塔自然冷卻是目前數據中心采用最多的自然冷卻技術之一。

冷卻塔自然冷卻包括：

1. 開式冷卻塔直接自然冷卻，冷卻塔制取的冷水直接供機房精密空調使用；

2. 開式冷卻塔間接自然冷卻，冷卻塔制取的冷水通過板式換熱器與機房精密空調高溫回水換熱，實現向機房的供冷；

3. 閉式冷卻塔自然冷卻，采用閉式冷卻塔制取低溫水或低溫乙二醇溶液直接供機房精密空調使用；

4. 干式冷卻器自然冷卻，干冷器是將管式換熱器置于塔內，通過外界流通的低溫冷空氣冷卻管內來自機房精密空調的循環水或者乙二醇溶液。

開式冷卻塔直接自然冷卻方式的循環冷水容易受到污染造成水質下降，進而影響機房精密空調換熱器的換熱性能和運行可靠性，因此實際中采用這種方式進行自然冷卻的數據中心很少。

開式冷卻塔間接自然冷卻方式是在數據中心中應用較多的一種形式，其通過板式換熱器實現水?水間接換熱，由于開式冷卻塔的冷卻效率較高，該種自然冷卻方式整體的自然冷源利用率較高，得到了普遍應用，但是在嚴寒和寒冷地區，開式冷卻塔的防凍問題非常關鍵，應當引起重視。

閉式冷卻塔和干式冷卻器在應用中常常結合使用，也有學者稱之為混合型冷卻塔?；旌闲屠鋮s塔循環水不存在水質下降的風險，但是其間接換熱方式的換熱效率有所降低，如何提高混合型冷卻塔的熱質傳遞效率是目前面臨的主要問題。

自然冷卻技術在數據中心的應用受多方面因素的影響：

1. 數據中心所在地的氣候和地理位置條件；

2. 相關標準和規范對數據中心熱環境的限制；

3. 自然冷卻技術本身與數據中心、氣候地理?xiàng)l件的匹配和適用性；

4. 自然冷卻技術節能效果、初投資增加值之間的經濟性考量。

自然冷卻技術是數據中心冷卻系統節能的關鍵技術，但是自然冷卻分類眾多，每種技術有其特性和適用范圍，在應用中應該充分考慮各種適用性條件（氣候、空氣質量、水源、初投資等），選擇合適的自然冷卻技術。
