【摘 要】隨著大數據時代發展，原有老舊數據中心的機電系統已落后于時代發展，需進行升級改造使其更加節能高效。以某數據中心為例，研究了數據中心主要系統及能耗組成，并針對性地提出節能改造主要措施，為數據中心綠色高效運行提出了節能降耗優化思路，提高了數據中心的安全性和經濟性，項目預估年節能約為300.7萬kWh，節水2100t，綜合節能率為8.1%。

1 綜述

能效診斷是通過對該項目能源數據分析、用能設備及系統能效對標、能源管理等方面進行集中勘察和梳理，采用科學有效的研判和診斷，實現建筑節能目標的方法。如某公司要求對其數據中心進行能效診斷，分析能源利用狀況，通過現場調研和資料核查，研究數據中心存在的用能問題，分析挖掘節能潛力，提出可行的節能措施，指導數據中心運維人員提高能源利用水平。

數據中心能效診斷需調研歷年能源消耗情況，主要范圍涉及空調系統、照明系統、動力系統、數據中心UPS系統等。診斷步驟及方法為：根據建筑能耗數據統計，核實并采集各主要設備能耗，檢查設備利用負荷，測試及判斷空調系統、配電系統等各類設備的運行工況。通過調研、對比、診斷和審核，研判各用能設備的能耗是否處于合理區間，評價數據中心設備用能及系統使用是否規范，管理是否科學，提出改造措施，完成能效測評報告。

2 建筑用能情況

該數據中心作為災備中心使用，大樓建筑面積約2.5萬㎡，地上四層，地下二層，共16個機房約1萬㎡，配電系統采用了2N進線，單線供電容量為10MW，配有8個高壓變配電室、8個UPS室及電池室、24個精密空調室機房，配置地下柴油發電機房，年平均用電量約3700萬kWh。

數據中心及設備用房占總面積的90%，辦公區占地約10%，數據中心供電、供冷要求高，機房溫度全年24h保持在22±2℃，濕度45%~55%，制冷系統采用N+1環供冗余方式建設，運行時至少有兩臺制冷機組及相關配套設施同時運行。

2.1 空調系統

數據中心大樓采用集中空調系統供冷，主要設備有冷水機組（離心機組4 臺， 螺桿機組2臺），冷卻塔（52kW兩臺、37kW一臺、46kW兩臺），冷凍泵（90kW兩臺，75kW兩臺，37kW三臺）；冷卻泵（90kW四臺，75kW三臺，37kW三臺）。冷凍水通過環形雙母管直供132臺水冷精密空調；新風機組為辦公區域和UPS室、電池室、配電室等機房設備供冷。調研發現空調水系統未完成水力平衡，存在大馬拉小車的現象，冷卻塔風機運轉數量通過人工介入調節。

2.2 照明系統

數據中心照明系統節能燈及筒燈約4100個，照明功率合計140.8kW，公共區域及數據中心區域采用手動控制，大樓照明光源主要采用普通熒光燈和筒燈等，燈具規格品種較多，部分區域照度不滿足規范規定的照度要求。

2.3 變配電系統

數據中心共有22臺變壓器，外線采用2N方式供電，分別來自2個開關站，變配電系統采用雙路互備模式接入，UPS系統為16個數據機房服務器供電，地下室配有多組柴油發電機為供電提供應急電源，通過現場對空調機房及變壓器低壓側測量發現諧波較為嚴重，現場未安裝主動諧波治理裝置。

2.4 IT服務器及UPS系統

數據中心現有5500臺IT服務器；共8個UPS機房56臺UPS，每層兩個UPS機房為該層的4個數據機房供電，數據機房的機柜供電按照數據重要程度分為雙路UPS供電和單路UPS加單路市電供電的模式，通過勘測及負荷測量發現部分機房服務器負荷分布不均，機房整體功率密度較低，負載區域分布及負荷原因造成UPS低負載率損耗相對較大。

2.5 設備構成及占比分析

依據設備能耗基礎數據對主要設備能耗構成進行能源拆分，參照數據中心制冷系統正常開啟工況，IT系統耗能占整體用電量的56.7%，制冷系統耗能約占29.7%，UPS損耗約占8.5%，變壓器損耗約占2%，照明弱電及其他用電約占3.1%。通過計算得出夏季工況PUE為1.7~1.8，冬季工況PUE為1.4~1.6。能源占比分析圖如圖1所示。

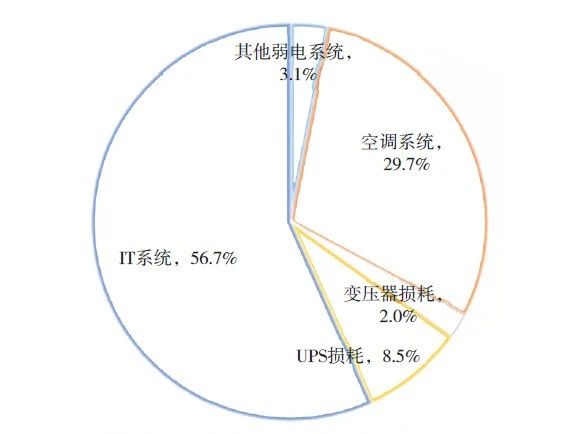

圖1 能源占比分析圖

通過能源占比分析圖1得出，在保障IT設備業務量的前提下，空調系統、配電系統是本次節能改造的重點。針對以上數據中心存在的能耗問題，進行設備構成能效分析后，制定如下技術改造方案。

3 技術方案

3.1 措施一：自然冷源系統

供冷站負荷分為數據中心冷負荷和辦公樓負荷，系統配備冷凍水循環泵、冷卻水循環泵、冷卻塔。

新增數據中心樓頂微型氣象站，接入天氣預報系統，通過實時了解天氣變化優化供冷模式進行相對應的工況調整，新增一套自然冷源供冷系統，在冬季和過渡季節室外溫度較低時，開啟板式換熱器進行熱量交換，充分利用自然冷源，實現冷卻塔免費為機房供冷，從而減少離心機組開機數量，自然冷源供冷在北方寒冷地區使用節能效果尤為明顯，該措施預估年節約125.2萬kWh。自然冷源系統原理圖如圖2所示。

圖2 自然冷源系統原理圖

3.2 措施二：機房群控系統

升級機房群控系統，對原有冷水機組、冷卻塔、水泵等設備實現遠程監制，根據實際制冷量、機房溫度等實測參數，通過PID調節，優化制冷機組的運行負荷。區分夏季、春秋、冬季工況分別編程，調升冷水機組在夏季冷凍水5℃出水春秋季節7.5℃出水溫度，在匹配末端溫度不變的情況下，有效提高制冷機組的效能。研究表明通過優化制冷機組運行模式，使定頻制冷機組運行在80%~90%負荷區間，變頻制冷機組運行在60%~70%負荷區間系統可達到最高系統能效狀態，測量得到兩項措施使冷水機組能效提高約8%，該項節能措施預估年節能20萬kWh。

3.3 措施三：優化水泵運行邏輯

在初期設計水泵系統時，設計院考慮到冗余通常會超配，如果控制策略不理想會使水泵工作在冗余狀態造成大馬拉小車。在滿足流量情況下，變頻水泵可在部分負荷時通過降低水泵運行頻率來實現節能，通過群控軟件升級，制定符合實際工況的控制程序，將制冷系統的制冷量與循環水泵流量進行匹配，提高水泵效能，通過變頻電機及工頻電機的邏輯組合降低水泵系統的冗余能耗，使系統工作在最佳水力平衡狀態，通過以上措施可降低水泵耗能約5%，該項措施預估年節能8萬kWh。

3.4 措施四：冷卻塔邏輯控制

完善冷卻塔邏輯控制，采用自動控制技術提升冷卻塔節能效率，安裝防凍傳感器預防冬季管盤結冰，當室外溫度降低達到零度閾值前開啟相關冷卻塔，優先利用冷卻水水溫進行接水盤升溫避免填料結冰，進而降低冷卻管路電伴熱使用時長，節約電能。在夏季可通過增加冷卻塔開啟數量增加換熱面積，降低冷卻塔風扇運轉頻率，增加風扇開啟數量以降低整體能耗，協同冷卻水泵變頻控制達到冷卻管道的水力平衡，通過邏輯控制提高系統的安全性。該項措施預估年節能5萬kWh。

3.5 措施五：機房冷通道系統

根據服務器安裝密度及數據業務量分區推進機房冷通道系統的實施，機房冷通道系統區別于常規開放式機柜布局。即，它利用在機房內將機柜獨立隔離空間，利用“先冷設備，再冷環境”的理念，讓冷風通過前進后出方式進行冷熱空氣交換，冷通道系統可有效提高系統的換熱效率，較敞開式空調系統降低了冷風離散度，使冷熱空氣各行其道，避免了二次混合。按照機房1/4區域布置冷通道系統，該項措施預計年節約空調耗能約53.7萬kWh。

3.6 措施六：智能照明系統

對數據中心機房選用高光效、壽命長、顯色指數好的LED光源燈管進行替換，增加智能照明控制系統。在走廊、電梯前室、洗手間等公共照明區域安裝人體感應傳感器，通過直接數位控制器DDC進行控制，結合燈具分區調整布線，做到人來燈亮、人走燈滅，通過人體感應及定時控制措施預計年節能約6.5萬kWh。

3.7 措施七：UPS電池監控系統

機房管理上通過優化服務器布局、虛擬化等技術降低冗余服務器能耗，數據中心多采用鉛酸蓄電池系統，當組串中的一只電池因過充、過放等原因造成電池性能下降，電池內阻增大，會導致電池出現發熱、鼓包等現象，將造成供電系統安全性的整體下降。建議增加儲能電池在線監控系統，通過電池管理系統進行組串管理，實時監控電池組串的總電壓、分體電壓、內阻等，對電池在充電過程中進行脈沖活化，改善蓄電池的硫化現象，延長蓄電池使用壽命，降低蓄電池每年的報廢率。電池管理系統圖如圖3所示。

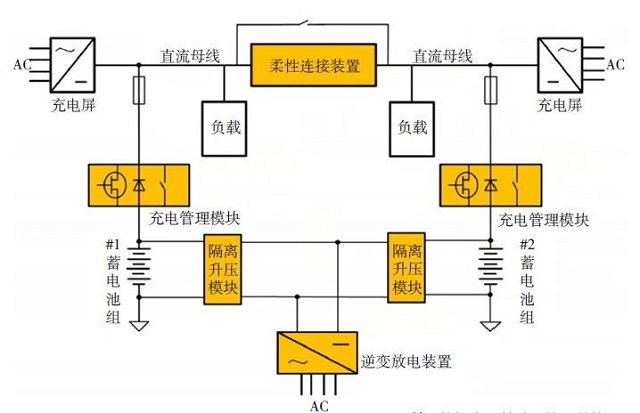

圖3 電池管理系統圖

通過更換不良電池降低充放電熱損耗。該項措施預計年節能27.8萬kWh。

3.8 措施八：有源濾波器系統

根據IEC60364-5-52要求進行諧波測量，因數據中心所用的電源多為開關電源，其在工作過程中會對低壓電網側造成諧波反饋，影響網側電能質量，諧波會導致線路損耗增大，并影響配電系統的功率因數，為降低諧波影響，提高電能質量，研究通過在數據中心變壓器低壓側加裝電流互感器及有源濾波器系統APF（Active power filter）來濾除3~50次的奇次諧波，改善電流總諧波畸變率THDi。APF除了能夠進行諧波治理外，對原有無源LC濾波器也具有動態補償及三相平衡調節功能，有源濾波器系統可提高IT設備運行的穩定性，降低線路損耗、減少控制系統失靈機率、降低繼電保護裝置誤動作等作用。該項措施預估年節能42萬kWh。

3.9 措施九：中水回用系統

中水回用系統是把外排廢水、冷凝水等經過多級過濾及膜反應等處理，去除水中各種雜質及有害成分，使其達到清澈、無色、無味的可用狀態，收集中水并重復利用。數據中心內精密空調和風機較多，設備制冷后集水盤會產生大量冷凝水，通過在制冷設備冷凝管道處安裝PPR管引至中水水箱，將冷凝水轉化為可重復利用的回用中水供衛生間便池沖廁及綠化澆灌使用，以減少市政供水量達到節水效果。

本項成效預估年節水2100t。按當?shù)厮畠r(jià)6元/t計算，該項措施預計年節約費用為1.3萬元。

3.10 措施十：光伏發電系統

經勘測，該數據中心樓頂具有1000㎡空置面積，通過增加光伏太陽能組件及逆變器，采用自發自用、余電上網模式低壓入網，為大樓照明等系統提供清潔能源供電，光伏發電系統配置裝機容量約100kWp，根據該項目所處的北京昌平地區年日照小時約1482h，光伏發電系統預計年發電量12.7萬kWh。

4 結束語

以某數據中心為例，研究了數據中心能效診斷的主要系統，闡述各系統工作原理并提出了數據中心建筑節能改造的主要方向，通過以上節能改造措施使數據中心PUE有效降低。該數據中心預估年節能約300.7萬kWh，節水2100t，按照當?shù)仉妰r(jià)及水價估算，年節約費用約為271.9萬元，總投資估算約為1250萬元，靜態回收期約為4.6年，項目綜合節能率為8.1%，本研究為數據中心類建筑提供了節能降耗的多種思路，節能降耗的同時也提高了數據中心機電系統運行的安全性。
