數據中心微模塊產品PUE測試方法

作者：蘭洋科技????瀏覽量：4779????時間：2023年05月17日????標簽: 微模塊數據中心 IMDC PUE 不間斷電源

目前，PUE(Power Usage Effectiveness，電源使用效率)值已經成為國際上比較通行的數據中心電力使用效率的衡量指標。

PUE值是指數據中心消耗的所有能源與IT負載消耗的能源之比。

PUE值越接近于1，表示一個數據中心的綠色化程度越高。

隨著電子信息系統機房IT設備高密度的集成化，解決設備散熱及機房散熱量日漸趨高的現象開始受到了各界強烈關注。那么數據中心微模塊產品的PUE到底如何測算呢？

一、微模塊產品

微模塊產品（Indoor Modular DataCenter，以下簡稱IMDC），是指一排或兩排機架通過封閉通道形成的小型機架集群。

機架集群由不間斷電源（或配電柜）、近端制冷設備、監控、IT/CT設備柜等組成，可具有獨立的供配電、制冷、監控、布線、安防等系統。

通過封閉機架集群的冷或熱通道，形成與大機房或其他集群相對隔離的物理環境。

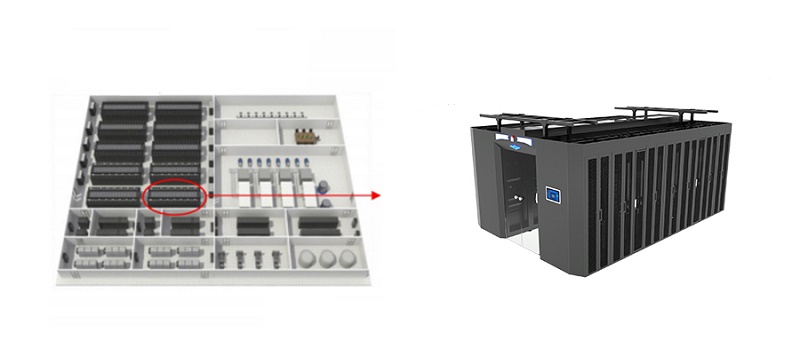

微模塊產品示意圖

二、微模塊產品PUE計算方法

微模塊產品PUE是評價微模塊產品電源使用效率的指標，是微模塊產品總輸入能耗與IT負載能耗之比。全年P(guān)UE測算方法采用溫度歸一法進行測算，詳細測算方法見參考標準4.3.4.

PUE概念計算機計算公式引用自TGGWP-49中的定義，PUE計算公式如下：

對應微模塊產品PUE計算公式如下：

三、微模塊產品類型

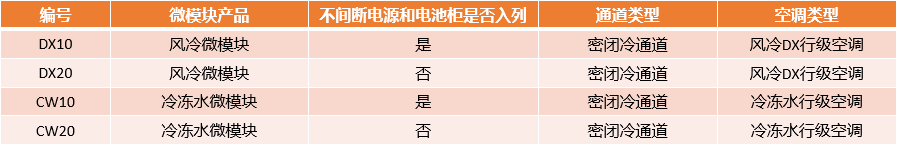

TGG（中國）定義的微模塊產品包含以下4種類型，如表1所示。

微模塊產品類型

四、微模塊產品PUE測試規格

1、一般要求

微模塊產品現場能夠快速部署和安裝，整體更換及修復，具備模塊化擴展能力；

微模塊產品采用一體化和規范化設計，可根據功能定義確定集成度；

微模塊產品與外部基礎設施應有明確的接口，工程界面清晰，應能方便接入電源、冷源和網絡；

微模塊產品自身溫度控制穩定、溫度場均勻，溫度場平衡后能滿足GB50174相關溫度要求；

微模塊產品測試實驗環境要求海拔高度不高于1000m。

2、微模塊產品測試規格定義

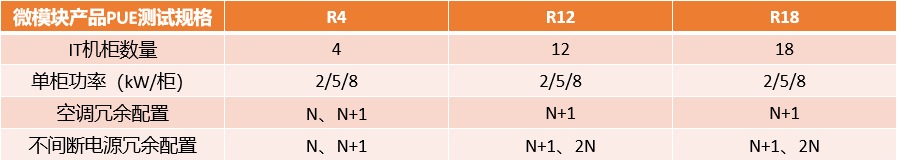

為方便行業及用戶對不同品牌微模塊產品PUE進行橫向?qū)Ρ?，TGG（中國）對微模塊產品PUE測試規格進行了詳細定義，包括IT機柜數量、單機柜功率等、空調冗余配置和不間斷電源冗余配置，詳細如下表所示，具體詳細配置清單請見參考標準的附錄1所示。
