前段時間谷歌公司第一次允許媒體記者進入其位于美國和歐洲地區的數據中心進行訪問與拍照，并公布了一批其數據中心的照片。通過照片，人們可以看到谷歌數據中心里面整齊地?cái)[放著成千上萬臺服務器和錯綜復雜而又色彩繽紛的線纜以及冷卻管道。我們?cè)隗@嘆于其數據中心精彩的時候，也清醒認識到谷歌敢公開這些圖片，就說明他有下一代技術了，未來很可能會進一步大幅改變其現有的計算系統架構。谷歌也曾威脅過說“他們的同事看了未來的架構，都很后悔現在的系統”，這說明谷歌的新一代數據中心架構會有更大更好的改變。針對這一猜測，筆者這里通過其專利的水冷服務器技術，權當盲人摸象，做最粗淺分析和最大膽猜測，和大家分享其尚未公開但有可能已在采用的數據中心技術。

圖1 水冷服務器示意

水冷服務器其實也不是個全新的概念，比如圖 1 是 IBM 聯合瑞士蘇黎世聯邦理工學院共同研發了一種名叫 Aquasar 的水冷超級計算機，它可以降低 40%以上的能源消耗，減少85%的碳排放，同時將收集來的熱能用于建筑上的需求例如地?zé)?。從這個案例我們可以看到采用水冷服務器的主要好處是就近帶走熱量可以有很高的節能效果，同時大大提高功率密度來縮小服務器的尺寸，減少風扇噪音，以及容易實現熱能回收等等好處?；谶@些好處，谷歌早在 2006 年之前就開始研究此技術，并于 2009 年得到其水冷服務器的專利。谷歌水冷服務器專利的主要技術特點是服務器主板兩兩成對安裝在散熱片的兩個外側，由散熱片內流過溫度較低的冷凍水來帶走熱量。其中高發熱的元件，比如 CPU 和南北橋芯片組等靠近散熱片內的冷凍水來安裝，從而發出的熱量被散熱片內的冷凍水就近帶走；而一些發熱量不高的器件，比如內存和硬盤等則直接安裝在稍遠離三明治散熱片中心的位置，部分案例中還有服務器風扇或電源風扇安裝在某側的服務器主板上，用于將內存和硬盤等的熱量帶走。

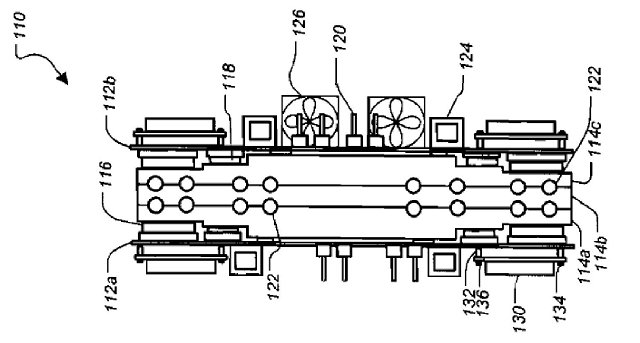

如圖 2 是谷歌水冷服務器的側視圖，其中中間的三明治結構部分為水冷散熱片 114，散熱片的上下表面分別安裝了兩個服務器主板 112a 和 112b 以及 CPU、內存等發熱元件。由鋁錠加工壓疊壓而成的散熱片 114 的內部有多個如 122 這樣的冷凍水通孔，用于帶走散熱片吸收的服務器熱量。散熱片 114 的表面則根據服務器器件的發熱程度還專門刻蝕出不同深淺的平臺用于安裝發熱量不同的器件，比如標識為 116 的 CPU 和標識為 118 的芯片組等高發熱量器件置于靠近冷凍水供水通道的平臺，而標識為 120 的內存、標識為 124 網絡和標識為

130 的低發熱量器件則可置于稍遠離冷凍水通道的平臺，部分設計中標識為 126 的服務器風扇等還仍然會用于給服務器表面的器件散熱，下面會更為詳細介紹。

圖2 谷歌水冷服務器側視圖

采用這種方式來散熱有很多好處，比如發熱量大的器件可以很高效得就近在本地很快被散熱片冷卻，而不像傳統服務器發出的熱量散發到機房級，需要通過機房級大風扇、冷水機組、大功率水泵等較高能耗的傳統制冷方式來實現，還不用額外冷卻機房級大空間環境內的空氣等。由于采用了就近散熱方式，冷凍水就可以不再采用傳統的 7/12 度供水，而供水溫度可以提升到 21 攝氏度以上，基本就不再需要冷水機組了，大大節能還可節省設備投資。同樣服務器釋放出來的發熱量大大減少，氣流循環的風扇 126 也僅僅可以以較低的速度運轉，大大節省服務器風扇的能耗。

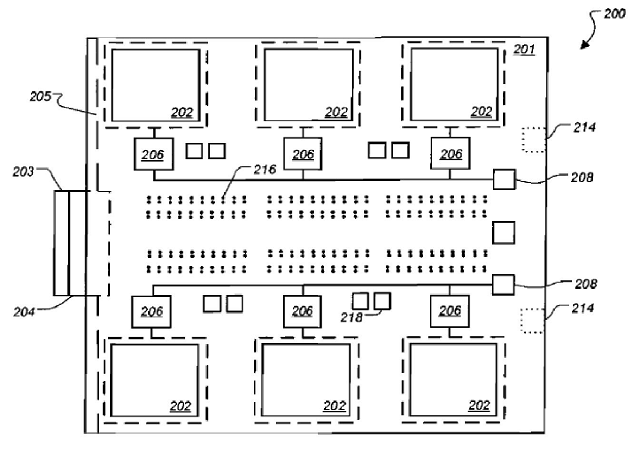

圖 3 是谷歌水冷服務器的俯視圖，主板 201 上有 6 個標識為 202 的 CPU 及標識為 206的芯片組，中間橫向虛線部分為多根內存陣列，以及冷通道側的網絡控制器 208 和網絡 RJ45接口 214 等。服務器的進風從右側進入，流經內存及周邊器件，然后被標識為 204 的服務器電源吸入，服務器電源的風扇 203 既作了電源的散熱風扇，同時還兼做了服務器的氣流循環風扇，進入服務器的風還可以被導風板 205 導入到風扇內，防止冷氣流短路直通。

圖3 谷歌水冷服務器的俯視圖

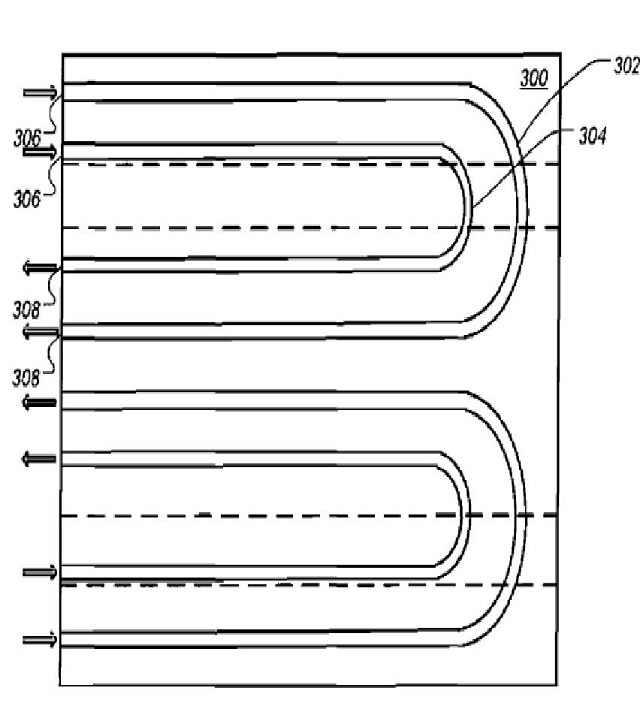

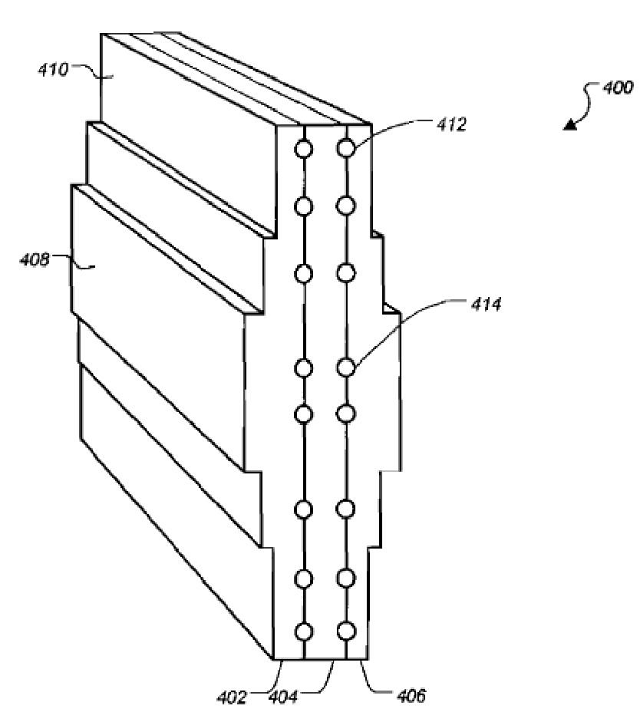

圖 4（a）是服務器散熱片 114 的內部結構圖，包括 302 和 304 這樣的冷凍水通孔，內部流經的冷媒除了普通冷凍水外，還可以是氟化劑、食用油、乙二醇、液氮等等非導電物質。冷凍水從靠近大發熱量 CPU 側的 306 口進入，帶走大部分熱量后，再?gòu)男“l(fā)熱量的內存等附近 308 口流出。實際應用中，服務器機架內的水泵及閥門等提供冷凍水給到每套服務器，比如機柜內的冷凍水配水豎管（類似供電的配電 PDU）通過快速連接軟管（類似于供電的電源線）以及每個服務器接入水閥門（類似于供電的空開）接到每套服務器的散熱片內。冷凍水豎管上級還有配水單元及供水閥門（類似于供電的配電柜及上級空開）。圖 4（b）是散熱片的更詳細側視圖，可以看到散熱片 400 表面上有三個不同的散熱平臺層，用于不同發熱量的器件。散熱片 400 實際由三層鋁錠 402、404 和 406 壓疊而成，其中中間層的 404 可以為導熱好的金屬材料也可以采用導熱不好的塑料材料等，甚至可以不用 404 層，直接由導熱性好的 402 和 406 壓疊而成。此外 412 作為冷凍水輸入口，而 414 作為冷凍水流出孔。

圖4（a） 散熱片俯視圖

圖4（b） 散熱片側視圖

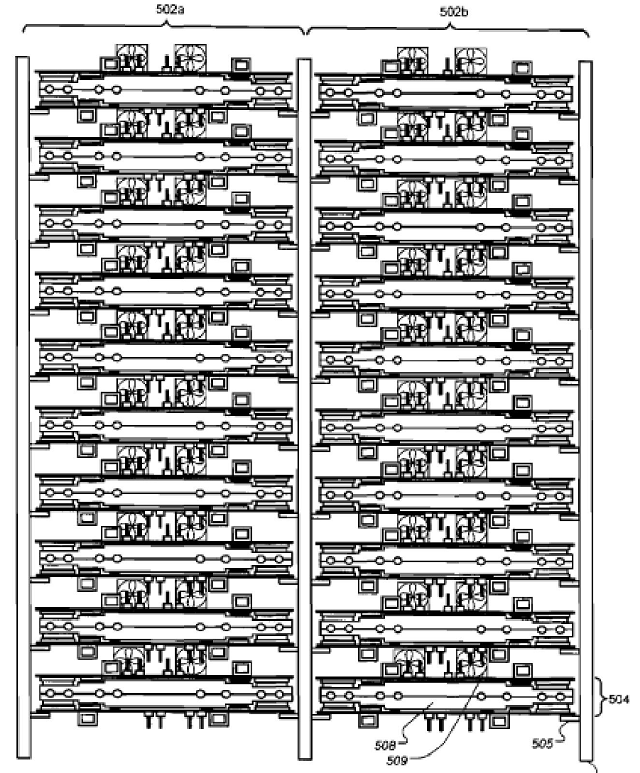

圖 5 是兩個服務器機柜 502a 和 502b 的簡化圖，兩層導軌的兩套服務器之間的部分存在一定空隙用于機柜級氣流流通，這個氣流循環由每套服務器上安裝的風扇來帶走。由于服務器上的大部分熱量都被散熱片內的冷凍水帶走，風扇只用于循環內存和硬盤等低發熱器件的部分散熱氣流，因此風扇運行轉速很低功耗也很少。每個散熱器表面的兩個服務器上器件被精心設計，以至于服務器密集堆疊部署時候，相鄰兩套服務器上的器件也不會互相干涉。比如上一套服務器的底部主板上的器件不會和下一套服務器的頂部主板上的器件發生干涉。同時每套服務器頂部主板上的風扇可以巧妙地同時用于本服務器頂部主板以及上面一套服務器的底部主板上的器件散熱，即一套服務器的風扇可以同時用于上下兩個服務器主板的散熱。

此外，如前面所述，這里的服務器風扇可能會單獨安裝較大的散熱風扇，但在谷歌的水冷服務器應用中，因?yàn)閮?nèi)存和硬盤等需要的散熱功率不大，這些風扇很可能只是服務器電源內的散熱風扇。通過這些電源風扇的運轉以及導風板設計，將內存、硬盤等器件的熱量帶走，同時兼做服務器電源的散熱，最后再送到熱通道內降溫。由于采用了雙 U 高的大電源風扇，可以得到更大的風量，在降低了風扇轉速和風扇能耗的同時，還可以大大降低機房的噪音，提供更好的現場人員工作環境，谷歌的機房也因?yàn)槔渫ǖ谰S護環境舒適和機房低噪聲大空間等考慮和設計，也于前幾年通過了 OHS 職業健康安全管理體系認證。

圖5 谷歌水冷服務器機柜

如前面所述，除了被冷凍水帶走的熱量外，主板上內存硬盤等由電源風扇循環的熱量，在熱通道內被熱通道頂部的制冷盤管重新制冷后，再被機房級的大風扇引導重新循環回服務器的冷通道側以及現場人員操作通道內，最后被服務器吸入重新開始新一輪循環。通過適當控制機房級熱通道內的服務器出風溫度以及冷凍水供水溫度，或者控制 IT 設備級的水冷服務器進水流量以及服務器上氣流循環的風扇轉速，使得整個系統高效運轉在最佳節能狀態。

比如控制服務器的出風溫度，將散發出來的熱量有效控制在較小的熱通道內，得到較高的置頂空調盤管的 delta T 溫差，溫差越大盤管熱交換效率就更高。且熱氣流不會和冷氣流混合，就近被冷卻盤管散熱，風扇的功耗也更低。同時通過盤管頂部的機房級循環大風扇將冷卻后的空氣重新循環回機房的冷通道內，整個機房環境作為大的冷通道，不僅提供一個涼爽的現場運維人員工作環境，同時還兼作為整個大冷池用于眾多服務器的風扇故障備份。

圖 6 是機房某個剖面示意圖，如前面介紹，整個機房環境是個大的冷通道，用于如下圖515 的工作人員操作空間，兼做服務器的進風側，實際圖 6 右側機柜的右邊也是有類似冷通道用于服務器的進風，這里沒畫出來。兩排機柜間的通道 516 作為熱通道，用于匯集兩側所有服務器發出的熱量（當然主要發熱部分由服務器內部散熱片內的冷凍水帶走），熱通道頂部安裝著標識為 514 的置頂盤管，由風扇 512 和盤管 514 將熱通道 516 內的熱量制冷后再釋放到整個機房大環境冷通道內。雖然下圖的 512 風扇沒有和 514 盤管放在一起，專門做了個熱吊頂 510，實際在谷歌的很多案例中 512 風扇會直接安裝在 514 盤管頂部，不再建設吊頂層來減少工程的復雜度。當然盤管 514 也可以不用直接安裝在熱通道的頂部，比如安裝在機柜底部等，減少盤管漏水或者冷凝水等對服務器的運行風險，總之，可以靈活安裝盤管和風扇的位置，滿足不同的應用和風險需求。

圖6 水冷服務器機房截面圖

和谷歌的微模塊技術一樣，谷歌的水冷服務器機房沿用了地板下供水的方案，由于需要保持水冷服務器的水質，因此主要通過板式換熱器 528 來隔離冷凍水內循環和冷卻水外循環。513a 和 513b 是機房級主供回水管路（類似于供電主母排），而 515a 和 515b 為機柜級配水供回水管路（類似于機柜供電 PDU），524a 和 524b 為到每個服務器的供回水支管（類似于電源線），非常類似供電系統的供電路徑設計。其中 524a 和 524b 為快接軟管，考慮服務器故障檢修和搬遷等經常性維護操作，用于和服務器散熱片的快速插接。整個管路上還有很多的閥門用于防止漏水，比如豎管上的球閥 527 和支管自動截至閥等。而流到每個服務器的冷凍水流量則由流量計 525a和溫度傳感器 525b來控制，比如當監測到服務器溫度偏高的時候，可以加大水流量或者調低冷凍水供水溫度等。

傳統的數據中心基本還停留在配電的較初級階段，谷歌的數據中心已經規模在應用配水技術了。而閥門和連接技術要遠復雜于線纜和配電開關，谷歌想必已經充分考慮這一點，并應該已經有效解決了漏水和閥門及管路連接可靠性等問題。此外，谷歌認為水的比熱容遠遠大于空氣，而且水和電一樣，總體是可以控制在管路范圍內，而氣體體積太大且四處游散較難控制，風扇的功耗還高于水泵的功耗，因此采用水冷技術更優。圖 7 就是谷歌采用水冷技術的典型案例，置頂空調盤管通過多個軟管連通到地板下的主供水管獲取冷凍水，然后將共享熱通道內服務器排出的高溫空氣制冷，再循環到整個機房大冷通道環境，就近高效散熱，非常節能，水冷服務器也是類似原理，但會更為節能。

圖7 谷歌微模塊 hot huts 內部熱通道照片

總之，通過前面谷歌水冷服務器技術的介紹，可以看出谷歌強大的技術實力，以及對數據中心節能技術的不倦追求，同時還可以看到其大規模數據中心建設方法論的影子。即在保持整體長生命周期基礎設施不太改變的基礎上，通過短生命周期服務器技術等的不斷優化升級來達到互聯網提倡的快速迭代升級的思路。比如這個專利技術提到的水冷服務器機房級基礎設施建設思路和筆者前面介紹的《谷歌數據中心微模塊初探》內的相關技術幾乎沒太變化。比如仍采用 hot huts 熱通道置頂空調技術，三聯柜快速建設、冷熱通道共享、地板下供水、服務器大風扇散熱架構等等。長生命周期基礎配套基本都可以沿用，只是將末端的配水和水冷服務器進行升級，不斷優化快速迭代短生命周期的服務器和末端配水配電單元，以較小的投資來獲得最大的收益。類似的思路我們還可以從其最早的集裝箱數據中心（可參考拙作《谷歌集裝箱數據中心淺析》）到設想的海上數據中心技術（同樣可參考拙作《谷歌海上數據中心介紹》），以及沿用一直以來的水冷數據中心技術等看出此類端倪。并通過 hot huts 微模塊技術這種單細胞無性繁殖模式替代傳統數據中心高等級的哺乳動物繁殖模式，以工業化標準化單元靈活升級、按需配置，很好地解決了 IT 設備種類繁多且三年一更新和基礎設施 10 到15 年基本不變的矛盾，非常值得業界學習。
