0 前言

隨著構建“資源節約型”和“環境友好型”社會建設的深入，節能節水成為各行各業面臨的一個共同問題?！吨腥A人民共和國節能法》指出：節能是國家發展經濟的一項長遠戰略方針，也是解決當今能源問題的首要途徑。《中國節水技術政策大綱》指出：目前我國萬元GDP用水量是世界平均水平的4倍左右，工業萬元產值取水量是發達國家的5~10倍，冷卻水用量占工業用水總量的80%左右，節水潛力很大，提高水的重復利用率是工業節水的首要途徑，應大力發展和推廣工業用水重復利用技術，重點要求大力發展高效換熱技術和節能節水冷卻設備。

其中，電力工業是用水大戶，水資源也直接影響到電力生產。由于缺水，有的電廠建廠時不得不采取“以水定電”，限制電廠規模?；鹆Πl(fā)電廠和余熱利用本身作為用水與排水大戶，其節能節水問題已迫在眉睫。本文主要闡述蒸發式冷凝器的原理及產品特點，探討采用蒸發式冷凝器設備代替余熱發電系統中凝汽器與冷卻塔的節能技術，指出在余熱回收系統采用蒸發冷卻技術有一定的節能效果, 值得推廣使用此技術。

1 蒸發式冷凝器的原理及特點

1.1 蒸發式冷凝器的原理

蒸發式冷凝器將水冷式冷凝器和冷卻塔中分開的冷凝過程與水冷卻過程合二為一，它是利用冷卻水在換熱器表面分布成薄膜，水膜與強制流動的空氣直接接觸，被冷卻物料將熱量傳給水膜，水膜發生非飽和蒸發并與空氣進行熱質交換與傳遞，最后由空氣帶走熱量的過程。它對傳統冷卻方式進行了兩方面改進：一是減去冷卻水從冷凝器到冷卻塔的傳遞過程，直接實現水的重復利用，節省水泵功耗；二是改變單相冷卻流體用顯熱溫升來冷卻物料的方式，主要用水的潛熱帶走熱量。其節能、節水效果不僅在理論上是明顯的, 而且在實際應用中得到很好的證明。

1.2 盤管式蒸發式冷凝器

盤管式蒸發式冷凝器（見圖1）是將冷卻水噴淋于管子表面形成水膜，水膜與管內介質完成換熱后，水直接與管外快速流動的空氣接觸并發生熱質交換，完成換熱過程，并由空氣將熱量及水蒸氣帶走，空氣的流動不僅使換熱過程變得更快，而且由于空氣的快速流動，空氣在速個過程都能保持非飽和狀態，其傳熱傳質推動力也更大。盤管式蒸發式冷凝器是目前被廣泛應用最廣、最多的一種蒸發式冷凝器。

1.3 板式蒸發式冷凝器

板式蒸發式冷凝器的結構如圖2 所示，板外為水與空氣的逆流、順流或錯流，板間為冷凝排液區。

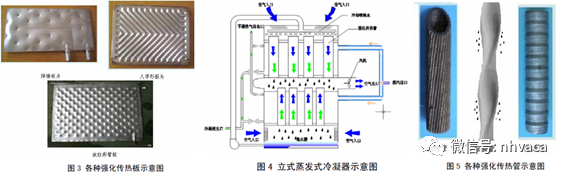

其特點有：在板間可強化表面的凝結換熱，加速液膜的排泄；同時由于板面的強化傳熱結構（如圖3）可改善流體流動狀況，強化水與空氣之間的傳熱傳質過程，大大增強了熱容量及傳熱性能，而且其強化傳熱依靠本身的特殊結構來完成，不需要任何額外的維護。

1.4 立式蒸發式冷凝器

立式蒸發式冷凝器的結構如圖4所示，管內為水與空氣的逆流或順流，管外大空間為冷凝排液區。

該冷凝器的特點有：管子采用不銹鋼強化傳熱管（如圖5），不但抗腐蝕性能強，而且換熱性能好、能加速冷凝液膜的排泄，尤其適用于水蒸汽的冷凝。在電力行業中，凝汽器是汽輪發電機組的重要輔機之一，它的性能好壞直接影響機組的運行。而它的主要傳熱組件——冷卻管是凝汽器的最重要部分，因此，冷卻管的選材和選型是凝汽器設計的關鍵。

90 年代初，中國長江動力公司供熱汽輪機研究所與教育部強化傳熱與過程節能重點實驗室—華南理工大學化工研究所聯合，應用華南理工大學螺旋槽管傳熱理論，結合工程應用的具體情況，經過大量的理論論證和試驗，優化出系列冷卻管型線來適應各種不同的場合，這樣，一種比較理想的冷卻管凝汽器—不銹鋼波螺旋槽管凝汽器應運而生。從1995 年以來，該種凝汽器已有近30 臺套投入運行，目前運行情況良好。

2 發電系統凝汽設備存在的問題

凝汽設備作為汽輪機機組的重要輔機之一，是電廠熱力循環過程中重要環節，對于整個熱力發電廠的安全經濟運行具有決定性的影響。凝汽設備包括凝汽器、冷卻水泵、凝結水泵以及抽氣器，其中凝汽器是最主要的組成部分。經由冷卻水泵從冷卻塔抽來的具有一定壓力的冷卻水，流經凝汽器的冷卻水管，把蒸汽凝結成水時放出的熱量帶走，而凝結水從凝汽器底部通過凝結水泵抽出，送往鍋爐或蒸汽發生器使用。在現代大型電站凝汽式汽輪機組的熱力循環中，凝汽設備起著冷源的作用，其主要任務是將汽輪機排汽凝結成水并且在汽輪機排汽口建立與維持一定的真空度。從設備的耗水理而言，根據對濕式冷卻塔的200MW機組的統計，凝汽器用水量占整個電廠的42.8~79.5%。就設備耗電量而言，整臺機組的輔機約占其發電量的5~9%，其中循環水泵、凝結水泵和射水泵的耗電量占相當大的比重，冷卻水系統中的循環水泵成為耗電量最大的設備，約占汽輪發電機組額定發電量的1~1.5%。目前國內現役火電機組節能項目和工作方向的確定首先應找

到熱力系統中最薄弱、對機組性能影響最大的環節開展工作。由上述分析可知凝汽設備是整個熱力發電系統中的最耗能耗水的設備，該設備的節能節水潛力大。

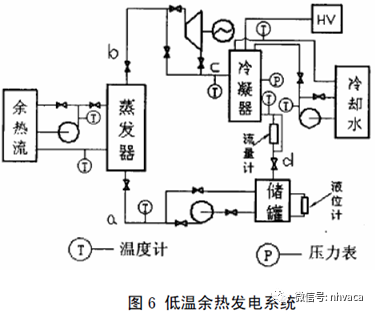

余熱發電或者火力發電的冷卻設備主要有風冷、水冷和水冷+風冷卻塔等幾種形式，以水冷冷凝器+風冷冷卻塔為較常見，如圖6所示。但水冷+風冷冷卻塔仍然主要利用水的顯熱完成冷卻過程，其循環水用量大，飄水率高，導致水耗散量大；另外，空氣容易達到飽和，因此空氣循環量大，因此其卻冷水泵和風機能耗高。

3 蒸發式冷凝器在余熱回收節能中應用

3.1 余熱回收中應用蒸發式冷凝器的優勢

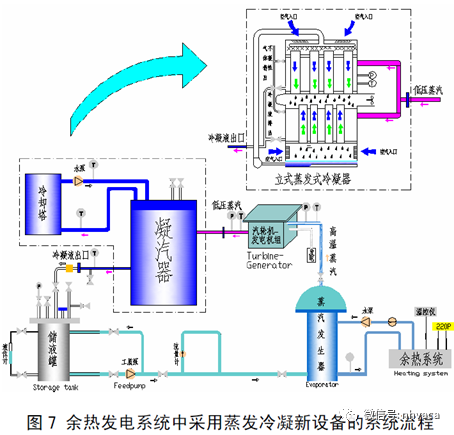

采用蒸發式冷凝器代替余熱發電廠中凝汽器與冷卻塔設備的工藝原理見圖7 所示，我們從以下幾個方面分析其優勢：

①節能。一方面，蒸發式冷凝器將水蒸汽的冷凝與水冷卻過程合二為一，省略了冷卻水從冷卻塔到凝汽器的傳遞階段，加之循環水量僅為水冷式的5%~10%，有效地節約了冷卻水泵的輸入功率；另一方面，蒸發式冷凝器冷卻水溫更接近空氣濕球溫度，其相應的冷凝溫度可以更低，其冷凝溫度比風冷式冷凝系統低8~11℃，比水冷式冷凝系統低3~10℃，進而提高整個余熱發電系統的效率。

②節水。冷卻水在凝汽器中的溫升約5~8℃，即1kg水帶走25~35 kJ 的熱量，而蒸發式冷凝器主要通過冷卻水潛熱來完成換熱的，1kg水吸熱蒸發可以帶走2450kJ 的熱量，使得蒸發式冷凝器實際運行中的用水量為原來的5%~15%，節約了水資源。

③冷換效果好。一方面，由于水的蒸發潛熱大，單位水的吸熱量大，在換熱器內外，水、空氣與冷卻介質交錯流動，使傳熱速度更快，傳熱效率增加，從而達到更好的冷換效果；另一方面，由于其采用強化換熱技術，可使系統的效率得到大大的提高。

④占地面積小。蒸發式冷凝器把凝汽器與冷卻水的冷卻過程進行一體化，使空氣和水進行強制熱濕交換，換熱效率高，使熱量交換和移除的過程可在很小的空間內完成，而且蒸發式冷凝器結構十分緊湊，因此其占地面積僅相當于凝汽器與冷卻塔的總占地面積的30%~60%，在土地資源日益緊張的今天，有特別重要的意義。

⑤結構緊湊，容易安裝維護。因為傳熱傳質兩個過程在蒸發式冷凝器內一次完成，因而不需要冷卻塔，相對于余熱系統中的冷卻塔冷換設備，結構更加緊湊，而且制造時更容易形成整體，這樣給安裝帶來了極大的方便，出現故障時，維修也變得容易，減少了工程實施的難度和費用。

⑥運行費用低。在運行中，除如上所述的節能節水效果外，蒸發式冷凝器還排除了冷卻塔系統中因大量用水而產生的水處理問題，使運行費用大大降低。凝汽器和冷卻塔的綜合初投資，實際上高于蒸發式冷凝器。

由上述可知采用蒸發式冷凝器代替余熱發電廠中凝汽器與冷卻塔設備，不僅可以達到節能節水的目標，而且可以對余熱發電廠安全經濟運行以及實現可持續發展有著重要意義，同時為蒸發冷卻設備開辟一條嶄新的道路，在能源緊缺的今天值得大力推廣應用。

3.2 實際應用過程中可能存在的一些問題

（1）結垢問題。由于蒸發式冷凝器結構緊湊，換熱效率高，結垢對其傳熱性能影響相當大。在蒸發式冷凝器中，當水蒸發時，原來存在的雜質還在水中，水中溶解的固體的濃度也會不斷提高，如果這些雜質和污物不能有效控制，會引起結垢、腐蝕和泥漿積聚，從而降低傳熱效率。為了達到蒸發式冷凝器應用的水質要求，使用單位必須根據當?shù)氐膶嶋H情況采取相應的水處理措施。為了最佳的傳熱效率和最長的使用壽命，應該控制循環水使用周期，通過排污來控制雜質的積聚。較先進的冷凝器都采用了防結垢技術, 如電子防垢除垢裝置, 這些除垢裝置基本能控制水垢的生成。但即使采用了防結垢技術，也必須時刻注意結垢情況，隨時采取除垢措施，這樣不僅可以提高冷凝器的傳熱效率，還可以延長蒸發式冷凝器的使用壽命。

（2）腐蝕問題，蒸發式冷凝器外殼由于常年處于水與空氣的潮濕環境下，易于腐蝕，需要熱浸鋅處理或采用不銹鋼材質，用鍍鋅鋼的周期性鈍化來防止“白銹”，白銹就是積聚在鍍鋅鋼表面上的白色、蠟狀和破壞鋅層的腐蝕物。由于浸鋅不均勻或厚度不夠，部分地方腐蝕嚴重影響產品壽命。蒸發式冷凝器的換熱管也存在同樣問題。因此熱浸鋅或不銹鋼板質量要把好關。

（3）檢漏問題。就循環效率而言，凝汽器真空的優劣，即汽輪機組終參數的高低，堆循環效率產生的影響與機組初參數的影響同等重要。例如，國產高壓200MW 機組，如果凝汽器真空下降0.98KPa，則機組熱耗上升63KJ/(kW·h)，而機組初壓下降490KPa，機組熱耗才上升20.93 KJ/(kW·h)。針對循環效率，非常有必要維持理想凝汽器參數，但是蒸發式冷凝器由于工藝的原因，會產生很多的焊縫，因此，完善的檢測設備必須配備。

4 結論

在高耗能行業中如電力、鋼鐵、化工等行業，大部分由于工藝的要求產生大量的低參數飽和蒸汽，利用這些低參數飽和蒸汽進行余熱利用的項目需求是非常巨大的，采用立式蒸發式冷凝器代替余熱發電機組中的耗電耗水設備—凝汽器與冷卻

塔，不但可以達到節能節水的目標，而且對于電廠安全經濟運行以及實現可持續發展有著重要意義，還可以促進有關蒸發式冷凝器的研究和進一步的推廣應用，對我國經濟和社會的發展也將起到重要的推動作用，因而該技術具有良好的推廣前景。
