隨著云計算、人工智能、5G、大數據等新技術的發展，數據中心的產業份額不斷增長。全球數據中心市場規模2020年超過627億美元，中國市場收入達878億元。然而，數據中心的快速發展也帶來了巨大的能源消耗。中國數據中心的耗電量在2017年達到1250億千瓦時，超過了三峽大壩和葛洲壩電廠的發電量總和。其中，冷卻系統的能耗約占總能耗的40%，因此減少冷卻系統的能耗是降低總能耗的關鍵。到2023年，中國數據中心的耗電量將增長66%。

數據中心朝著高功率、高密度和超大規模的方向發展，需要更高效的熱管理和散熱技術來滿足散熱需求。傳統的風冷技術已難以滿足要求，因此液體冷卻技術，尤其是浸沒式液體冷卻技術，備受關注。這種技術具有高散熱效率、溫度均勻、低噪聲無污染、高集成度和高可靠性等優勢，可以保證數據中心設備的穩定工作同時減少冷卻系統能耗。

浸沒式液體冷卻技術是一種將發熱設備完全浸沒在絕緣冷卻液中，通過冷卻液的循環流動或相變帶走設備產生的熱量的冷卻技術。與傳統的風冷或水冷技術相比，浸沒式液體冷卻技術具有多重優勢。首先，由于冷卻液直接接觸發熱設備，大大降低了傳熱熱阻，提高了高熱流密度設備的散熱效率，同時改善了設備的溫度均勻性，減少了局部熱點。其次，浸沒式液體冷卻技術能夠提高系統的緊湊度和集成度，使系統的占地面積可以縮減至原風冷系統的1/3。此外，這種技術能夠節能降耗，降低系統的運營成本，并且具有噪聲和灰塵污染小、系統安全性高的特點。基于上述優勢，浸沒式液體冷卻技術在熱管理領域備受關注，特別是在數據中心冷卻領域應用廣泛。浸沒式液體冷卻系統通常由殼體、服務器模塊、絕緣冷卻液、外部冷源、液體泵、電氣控制系統、連接管路和其他附件組成。根據冷卻液在系統工作溫區內是否發生相變的不同，浸沒式液體冷卻系統可以分為單相浸沒式液體冷卻系統和相變浸沒式液體冷卻系統。

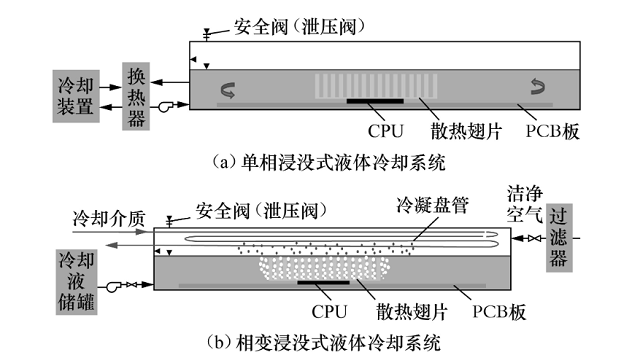

圖1浸沒式液體冷卻系統基礎原理圖

單相浸沒式液體冷卻系統通過循環對流傳熱來帶走發熱設備的熱量，然后通過換熱器將熱量傳遞到冷卻裝置。由于單相系統結構相對簡單，目前已經有了較為成熟的應用案例。相變浸沒式液體冷卻系統主要依靠冷卻液的沸騰散熱，蒸汽上升并在頂部冷凝盤管表面液化后落回，冷凝管內的介質可由外部小型制冷系統或冷卻塔等形式提供。根據沸騰傳熱機理，相變浸沒式液冷系統在運行過程中需要經歷兩個階段：1）自然對流階段：服務器初始通電，芯片發熱逐漸加熱冷卻液，但此時芯片表面溫度較低，表層液體還未達到產生氣泡的條件，傳熱主要通過自然對流進行；2）核態沸騰階段：當芯片表面溫度增大到一定值，表層液體開始產生氣泡，并隨著溫度升高，氣泡間的劇烈擾動使得沸騰逐漸劇烈，傳熱系數和熱流密度急劇增大，直至液體沸騰瞬時傳熱量和芯片產熱量達到平衡，芯片溫度不再升高。相較之下，相變浸沒式液體冷卻的機理復雜，影響因素繁多，系統設計難度大，實際應用案例相對較少。

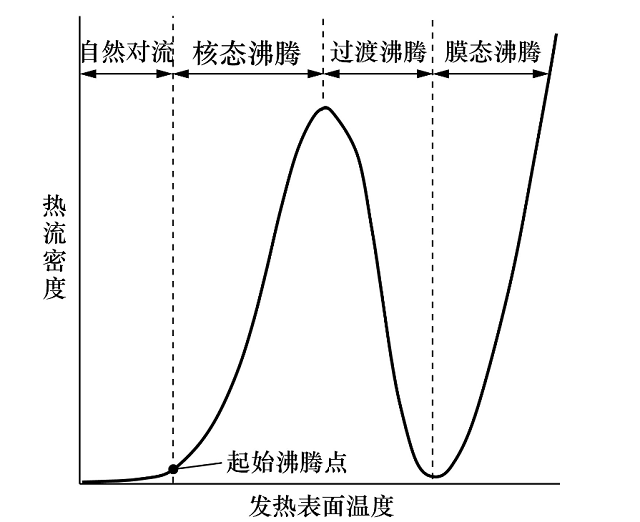

圖2池沸騰特性曲線

相變浸沒式液體冷卻系統在數據中心中有兩種不同的系統形式，分別為臥式系統和立式系統。臥式系統中的服務器節點從上向下浸沒在盛有冷卻液的殼體中，而立式系統中每個密封單元內部包括了冷卻液、服務器節點、控制系統和冷卻結構等，可以看作獨立的小型浸沒式液冷系統。從系統控制方案、可靠性、維護性和成本四個方面來比較兩種系統形式的優劣。臥式系統的控制過程相對簡單，設計方案成熟，而立式系統需要設計每個單元的獨立控制過程，方案復雜且設計難度大。在可靠性方面，臥式系統中的節點可能存在相互作用的風險，而立式系統中各個單元相互獨立，安全可靠。在維護性方面，臥式系統支持在線插拔維護，但維護時液體處于沸騰狀態，泄漏量大；而立式系統也支持在線插拔維護，維護時沸騰泄漏量小，但單元重量較重，操作困難。從成本角度來看，臥式系統整體制造和控制方案成本較低，有成熟的案例和設計指南可參考；而立式系統除了機柜還需要設計每個節點單元的密封外殼、控制裝置和冷卻結構，系統復雜，設計和制造成本較高，可供參考的市場應用案例也較少。

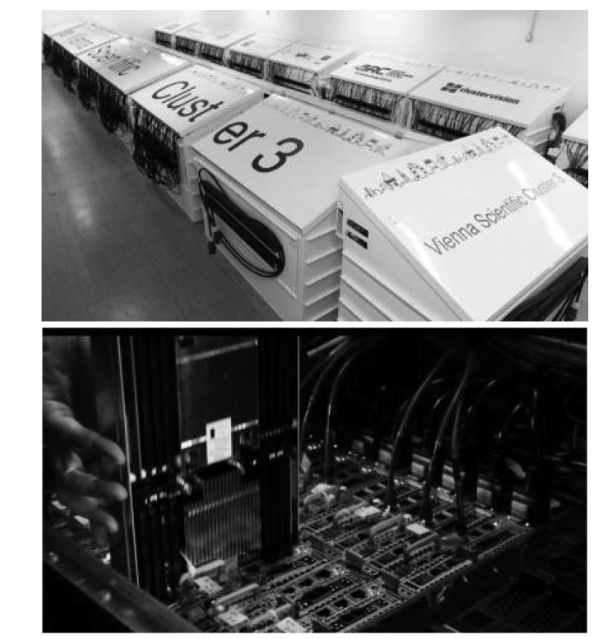

圖3臥式系統

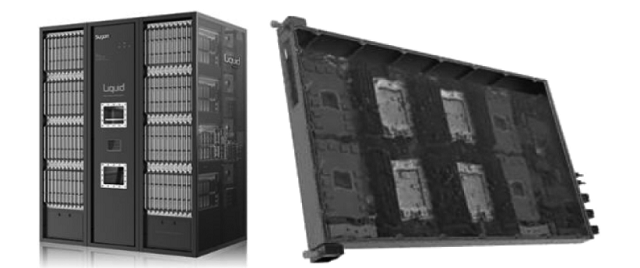

圖4立式系統

相變浸沒式液體冷卻系統的設計相對復雜，需要考慮多個因素。文獻中從冷卻液選擇、沸騰傳熱優化、冷凝盤管設計、壓力控制方案等方面進行了闡述。

在冷卻液選擇方面，應用于浸沒式液體冷卻系統的冷卻液必須具備良好的電絕緣性和材料相容性，以保證電路安全運行。同時還需考慮其熱物理性質、環境友好性、毒性、可燃性和長期穩定性等。在滿足基本要求的前提下，可選擇礦物油和電子氟化液作為浸沒式液體冷卻液。礦物油具有良好的絕緣性能和低泄漏的危險性，但壓力較高，通常用于單相冷卻。電子氟化液具有強絕緣性和較高的沸點，利于沸騰傳熱。

沸騰傳熱優化是提高浸沒式液體冷卻系統效率的有效方式。除了考慮各種表面增強技術，還可以通過改進系統布置方式和結構來實現優化。不同的發熱面朝向會影響沸騰傳熱系數和臨界熱流密度，因此在系統設計時需注意。發熱面朝上時，沸騰傳熱系數較大，沸騰散熱極限較?。欢l(fā)熱面朝左/右時，沸騰傳熱系數較小，沸騰散熱極限較大。因此，在系統設計過程中應根據服務器節點放置方式合理設計發熱面朝向，以達到最佳效果。

冷凝盤管設計是相變浸沒式液冷系統中提供外部冷量的常見形式之一。冷凝盤管通常集成在系統空腔內，沸騰蒸氣上升后通過冷凝盤管表面液化，提供冷量。冷凝盤管的設計過程包括冷卻水流速設計、進出水溫度、盤管規格、總管長、盤管布置放方式以及材質和強化形式等。由于系統空間內存在不凝性氣體，可以通過合理設計冷凝盤管的空間位置，將盤管置于蒸氣聚集區，減弱空氣對冷凝效果的不良影響。

壓力控制是設計相變浸沒式液冷系統時必須考慮的關鍵環節。由于系統需要保持密閉以減少工作流體損失，壓力控制尤為重要。在設計時需要考慮壓力控制方案，保持系統常壓運行，并降低壓力波動幅度以減少流體損失，降低對密封件的要求，確保系統穩定和安全運行。例如，可以使用波紋管和電磁閥等結構進行壓力控制，當系統壓力增大時，波紋管膨脹導致波紋管開關關閉，排氣閥打開，系統內氣體通過熱交換器或碳床回收。當系統壓力減小時，儲存于波紋管中的氣體回到系統內，排氣閥起補氣作用，允許凈化后的空氣進入系統。

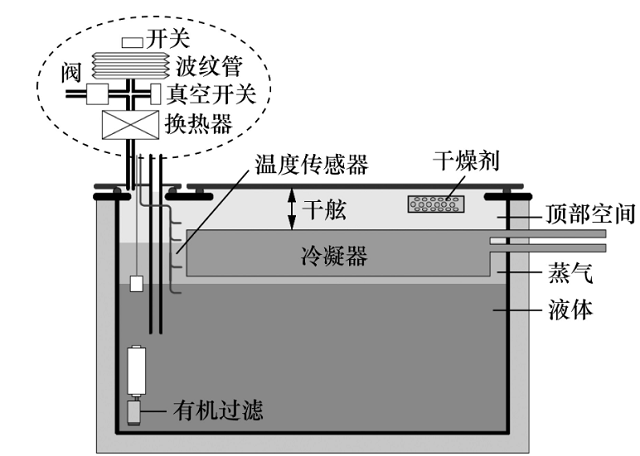

圖53M臥式相變系統方案示意圖

在相變浸沒式液體冷卻系統設計中，除了以上四個環節外，還需要注重維護檢修流程，密封方式和冷卻液的回收與再生。維護檢修操作應方便快捷，使得維護不影響其他服務器工作，且以最小代價、高質量完成。對于立式系統來說，設計維護排液流程以減輕節點重量、便于后續操作；在維護結束前，需要重新注入冷卻液。相變浸沒式液體冷卻系統中，若采用敞口設計，冷卻液蒸氣流失會造成損失并對機房環境產生不良影響，因此需要選擇合適的密封方式，確保系統密封性并便于維修。廢棄冷卻液的處理也十分重要，尤其是對于昂貴的冷卻液，隨意排放將帶來巨大損失并對環境不友好。因此，回收和再利用廢棄冷卻液是必要的，經過初步干燥過濾并測試基本物性參數后，安全的情況下可以直接重新使用。對于參數發生明顯變化、無法直接回收的液體，則需要進行進一步的再生處理。
