云計算、大數據和5G的迅猛發展給服務器散熱帶來了嚴峻挑戰。隨著CPU性能的提升，熱耗和溫度不斷上升，風冷產品和噪聲已經達到瓶頸。而人工智能中對高功耗GPU的需求更加加劇了傳統風冷技術的無力應對高密度機柜散熱的問題。因此，液冷技術成為業界新的關注焦點，其散熱能力較強，液體的比熱容和熱傳導性能也更高。液冷技術可采用直接冷卻和間接冷卻兩種方式，數據中心常用的包括冷板、浸沒和噴淋等技術。其中，二次側集中循環直接接觸冷板式液冷系統具有投資成本低、可靠性高、維護方便和使用壽命長等優勢。此外，結合動態自然冷卻空調系統和液冷技術，可以有效降低制冷系統的功耗，將數據中心的制冷系統朝著零機械壓縮制冷的方向發展，從而解決高密度服務器散熱和耗能問題。

直接接觸冷板式液冷系統一般由一次側設備和二次側設備組成。一次側設備包括一次側循環泵和室外散熱設備，通常是干冷器或閉式冷卻塔。二次側設備包含換熱模塊、分歧管模塊和芯片散熱冷板。根據芯片散熱冷板中是否含有微型泵，二次側設備分為二次側分散循環系統和二次側集中循環系統。由于含有微型泵的冷板尺寸較大不能滿足不同服務器的要求，數據中心通常采用換熱模塊中集成循環泵的二次側集中循環系統。

換熱模塊的基本功能是實現一次側和二次側的熱交換，并精確控制冷卻液的溫度。它通常由板式換熱器、電動比例閥、二次側循環泵、膨脹罐、安全閥、進出水管專用接頭、控制器及面板等組成。換熱模塊的性能在不同流量和溫差下會有明顯差異，所以在實際工程中應根據設計工況合理選擇和應用。

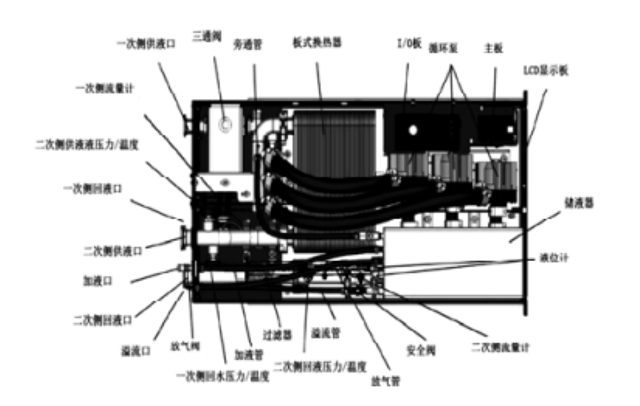

圖1某款換熱模塊結構示意圖

芯片散熱冷板通常采用銅板材料，采用微通道架構實現獨特的分流設計，以降低壓降并增加冷卻液的流量，確保冷卻液能夠優先冷卻芯片最熱區域。這種設計不需要任何運動部件，具有高可靠性。分歧管會將經過熱交換模塊冷卻的冷卻液均勻有序地分配到芯片散熱冷板中，避免了不同路徑的芯片散熱冷板出現流量不足或過大的情況。這樣可以確保冷卻液對芯片的散熱均勻有效，提高散熱效果。

間接動態自然冷卻空調系統由間接自然冷卻室內機組、干冷器機組、變頻水泵和連接管路等組成。室內機組采用自然冷卻冷水盤管和水量調節閥，室外機組通過閉式冷卻塔提供冷水循環。系統可以同時實現自然冷卻和機械壓縮制冷，具有機械制冷、混合制冷和自然冷卻制冷等多種運行模式。在高溫外界環境下，系統采用機械制冷；在過渡季節，部分冷水用于自然冷卻，另一部分用于機械制冷散熱；而在低溫外界環境下，系統完全依靠自然冷卻，從而實現更高的節能效果。系統根據室內負載和室外溫度的實際情況動態調整工作模式，實現節能和舒適的空調效果。

利用直接接觸冷板式液冷系統集中冷卻服務器芯片，同時搭配動態自然冷卻空調系統對服務器的其他發熱元器件進行風冷散熱，此時數據中心的制冷系統架構示意圖如圖2所示。采用直接接觸冷板式液冷系統對服務器芯片進行集中冷卻服務。同時搭配動態自然冷卻空調系統對服務器的其他發熱元器件進行風冷散熱。在室內，散熱終端包括直接接觸式冷板、動態自然冷卻室內機組的蒸發盤管和表冷器。而在室外，采用干冷器（閉式冷卻塔）作為散熱設備。具體的服務器散熱流程如圖3所示。通過這樣的架構，可以實現服務器高效的散熱和冷卻，確保數據中心的穩定運行。

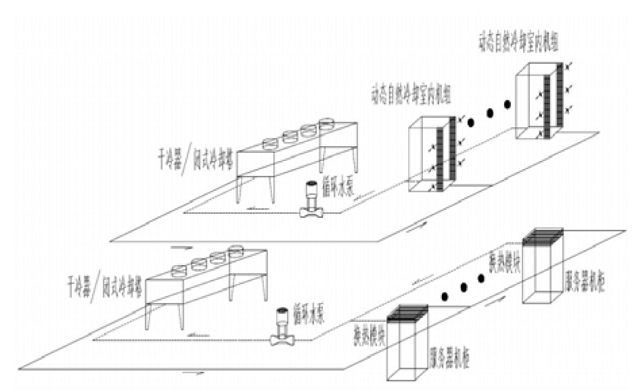

圖2液冷與動態自然冷卻綜合運用散熱系統架構示意圖

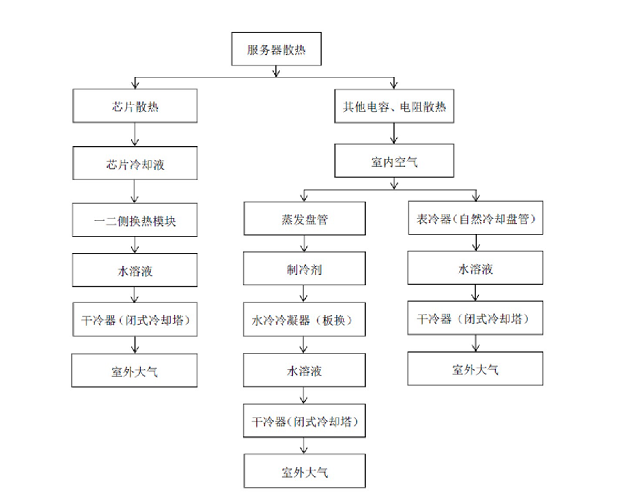

圖3服務器熱量散發途徑示意圖

干冷器作為室外散熱設備的工作過程中不需要消耗水資源，它利用室外空氣來冷卻管內的液體，通過降低液體的溫度來實現冷卻的效果。這種工作方式降低了系統對水資源的依賴程度，使其具有更廣泛的適用性。

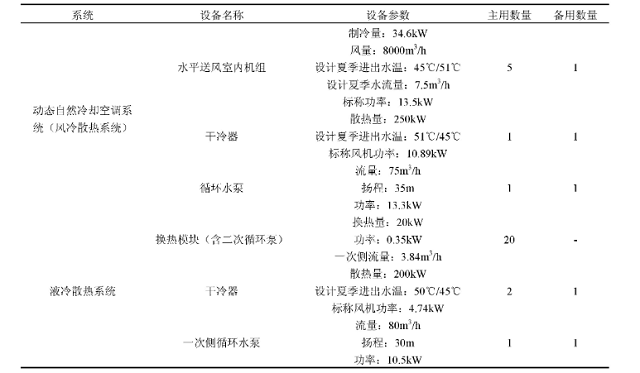

圖4液冷及動態自然冷卻綜合散熱系統主要設備表

無論是直接接觸冷板式液冷還是動態自然冷卻空調系統，它們的PUE值都非常低。綜合運用這兩種技術可以實現高密度數據中心的高效節能運行。雖然動態自然冷卻空調系統的PUE已經很低，但與液冷系統相比還存在一定差距。因此，在選擇采用直接接觸冷板式液冷的數據中心配置服務器時，應該盡量選擇具有較大冷板散熱占比的服務器，以減少對風冷散熱的負載。就最終室外散熱設備而言，液冷系統由于一直在高進出水溫下運行且干冷器按照極端氣溫選型散熱面積較大，所以其干冷器風機的年運行功耗非常低。而為了盡可能減少室內機組壓縮機的運行，動態自然冷卻空調系統的干冷器風機在系統進入完全自然冷卻制冷模式前會一直高速運轉，這導致其年運行功耗相對較高。因此，降低這部分功耗可以進一步提高綜合系統的能效。作為數據中心兩種先進節能的制冷技術，直接接觸冷板式液冷及動態自然冷卻空調系統的綜合運用有利于打造真正的綠色數據中心。
