摘要：針對某數據中心項目需求，設計3種0.4kV側市電-柴油發電機組電源切換方案。對3種方案的主接線形式、開關動作邏輯進行介紹，對各方案的特點進行分析、總結和對比，提出電源轉換方式的優化建議。

近年來，互聯網金融不斷發展，人民幣數字化持續推進，疫情帶來服務方式轉變，對傳統銀行的數字化轉型提出了越來越緊迫的需求。本文以某地方商業銀行數據中心項目為例，簡析其供配電系統電源切換方案。

1 案例概況

某銀行新購一棟高層民用建筑，擬改造大樓的地下2層、2層和3層作為數據中心及其配套用房，新數據中心與現有數據中心形成異地雙活數據中心，進一步提高業務的可用性。

根據業主使用需求和定位，該數據中心等級為GB 50174-2017《數據中心設計規范》規定的A級；同時，根據JGJ 284-2012《金融建筑電氣設計規范》，該數據中心金融設施等級為一級。該數據中心共設置222臺機柜，IT設備總安裝容量820kW，數據中心設備總安裝容量為1259kW，總計算容量為1104kW。

2 供配電系統

供配電系統采用2N架構，由大樓總變電所2段10kV母線分別引來1路10kV電源，設置2臺1250kVA變壓器，為數據中心提供0.4kV電源。正常情況下每路市電電源均承擔總負荷的50%，當一路市電停電時，另一路市電能承擔100%的負荷。

本項目設置柴油發電機組作為數據中心的備用電源。根據規范對A級數據中心的要求，柴油發電機組的基本容量應包括不間斷電源系統的基本容量、空調和制冷設備的基本容量。通過計算，需要柴油發電機組保障的設備總計算功率為1048kW，因此選擇容量為1280kW的柴油發電機組作為備用電源，額定電壓0.4kV。A級數據中心柴油發電機組應為（N+X）冗余（X=1~N），因?yàn)闈M(mǎn)足基本容量所需的柴油發機組為1臺，故柴油發電機組總臺數應為2臺，其中1臺為冗余機組。柴油發電機組的性能等級不應低于G3級，且應連續和不限時運行，輸出功率應滿足數據中心最大平均負荷的需要。2臺柴油發電機組分列運行，2路柴油發電機組與2路市電電源按一定邏輯切換后向數據中心供電。

該項目2路市電電源和2路柴油發電機組電源均位于地下2層。數據中心2層設有配電室，但與地下2層的變電所和柴油發電機組機房距離較遠，為減少配電線路一次投資，選擇在地下2層完成市電與柴油發電機組電源的切換后，通過2路母線將電源送至2層配電室。本項目的供配電架構如圖1所示。

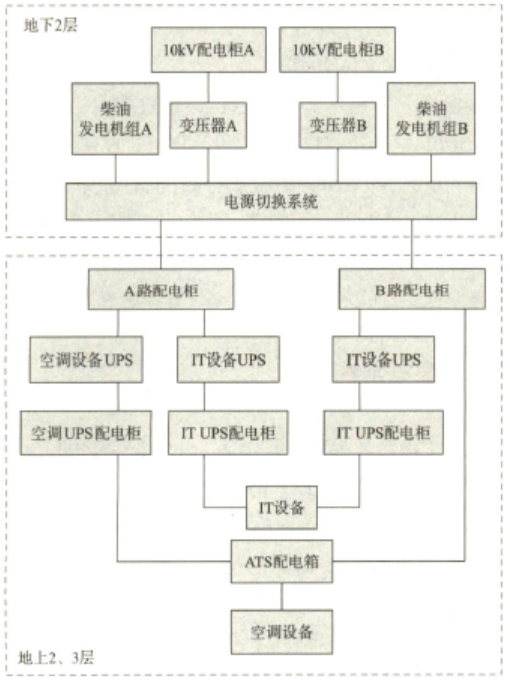

圖1供配電系統架構

需要注意的是，根據JGJ 284-2012第5.2.1條第1款，一級金融設施應設數據中心專用配變電所，且不宜設置在地下室的最底層。本項目地下室共4層，因此變電所和柴油發電機房設置在地下2層是滿足要求的。

3 市電-柴油發電機組電源切換系統

數據中心供電應遵循市電優先原則，2路市電電源和2路柴油發電機組電源之間的切換控制邏輯如下：

a. 正常情況下，由2路市電電源為數據中心供電；

b. 當一路市電失電時，由另一路市電為數據中心供電；

c. 當兩路市電均失電時，2臺柴油發電機組同時啟動為數據中心供電；

d. 當一臺柴油發電機組啟動失敗或故障停機時，由另一臺柴油發電機組為數據中心供電。

根據以上電源切換需求，筆者設計了3種0.4kV側市電-柴油發電機組電源切換方案：

方案一：2路市電電源先進行切換，然后再與柴油發電機組電源通過ATSE進行切換（見圖2）；

圖2方案一電源切換系統圖

方案二：市電與柴油發電機組電源先通過ATSE進行切換，切換后的2路電源通過母聯斷路器實現切換（見圖3）；

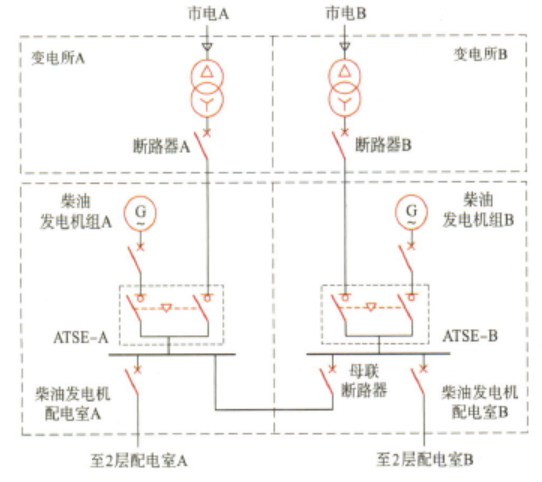

圖3方案二電源切換系統圖

方案三：2路市電和2路柴油發電機組電源均接入2段母線上，2段母線設置母聯斷路器，通過PLC控制系統控制斷路器投切實現電源切換（見圖4）。

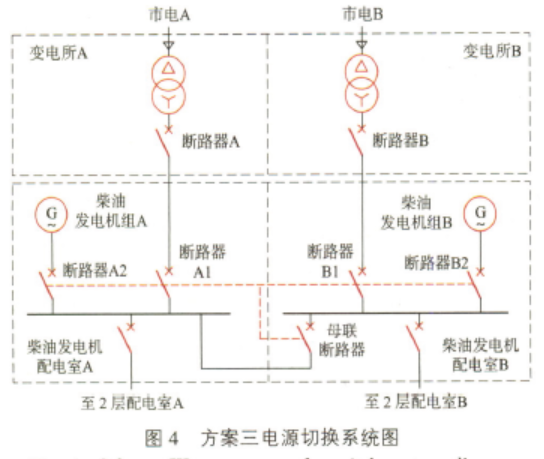

圖4方案三電源切換系統圖

以下對3個方案逐一進行解析。

4 方案一

4.1 方案一簡介

方案一是較為常見的一種切換方案，也是國家建筑標準設計圖集 18DX009《數據中心工程設計與安裝》中A級數據中心采用0.4kV柴油發電機組時推薦的電源切換方案。該方案為兩級切換結構：第1級是2路市電電源的切換，采用單母線分段接線形式，由2臺市電進線斷路器和1臺母聯斷路器（下文簡稱“兩進線一母聯”）執行切換動作；第2級為市電與柴油發電機組電源的切換，采用2臺ATSE執行切換動作。

4.2 方案一開關動作邏輯

2路市電均帶電時，2臺進線斷路器合閘，母聯斷路器斷開，2臺ATSE由市電供電；當一路市電停電時，相應的市電進線斷路器失壓脫扣，母聯斷路器合閘，數據中心由另一路市電供電，此時2臺ATSE仍由市電供電；當兩路市電均停電時，兩臺市電進線斷路器失壓脫扣，2臺柴油發電機組啟動，啟動成功后，ATSE由市電供電切換至柴油發電機組供電；當只有一臺柴油發電機組啟動成功時，該側ATSE切換至柴油發電機組供電。

各斷路器和ATSE的動作狀態見表1和表2。

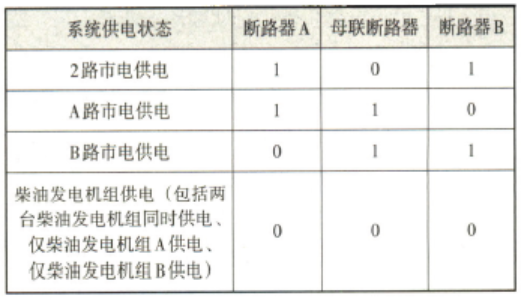

表1方案一“兩進線一母聯”開關動作狀態表

注：“1”代表該斷路器為合閘狀態，“0”代表該斷路器為分閘狀態，表2~表6相同。

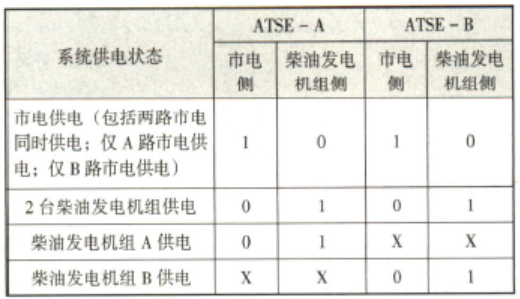

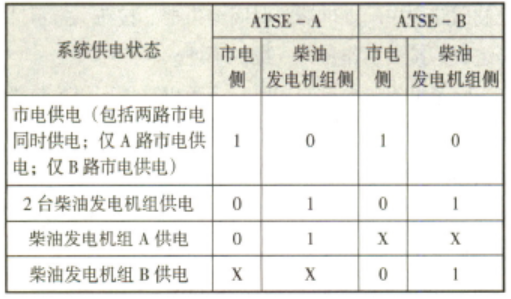

表2方案一ATSE動作狀態表

注：“1”代表該ATSE由相應側電源供電，“0”代表該ATSE未由相應側電源供電，“X”代表ATSE維持前狀態，表3~表6相同。

4.3 方案一特點

方案一的兩級切換分別采用的是“兩進線一母聯”和ATSE的切換方式，這兩種方式都很常見、很成熟，有大量應用案例。

“兩進線一母聯”切換方式中，3臺斷路器任意時刻最多只能有2臺斷路器合閘，能夠?qū)崿F(xiàn)機械連鎖和電氣連鎖。ATSE的自身結構決定了任意時刻只能合閘一路電源，能可靠地防止市電與柴油發電機組電源并聯。由于2路柴油發電機組電源在第二級切換中接入供配電系統，2臺柴油發電機組不存在并聯運行的可能。因此，方案一具備完整可靠的防并聯措施。

5 方案二

5.1 方案二簡介

方案二與方案一類似，不同點在于方案二先通過2臺ATSE實現市電-柴油發電機組電源的切換，然后通過低壓母聯實現2路切換后電源的轉換。

5.2 方案二開關動作邏輯

2路市電均帶電時，2臺市電進線斷路器合閘，2臺ATSE由市電側供電，母聯斷路器斷開；當一路市電停電時，相應的市電進線斷路器失壓脫扣，母聯斷路器合閘，此時柴油發電機組不啟動，ATSE亦不動作；當2路市電均停電時，2路市電進線斷路器失壓脫扣，2臺柴油發電機組啟動，啟動成功后，ATSE由市電供電切換至柴油發電機組供電；當只有一臺柴油發電機組啟動成功時，該側ATSE由柴油發電機組供電，母聯斷路器合閘。各斷路器和ATSE的動作狀態關系見表3。

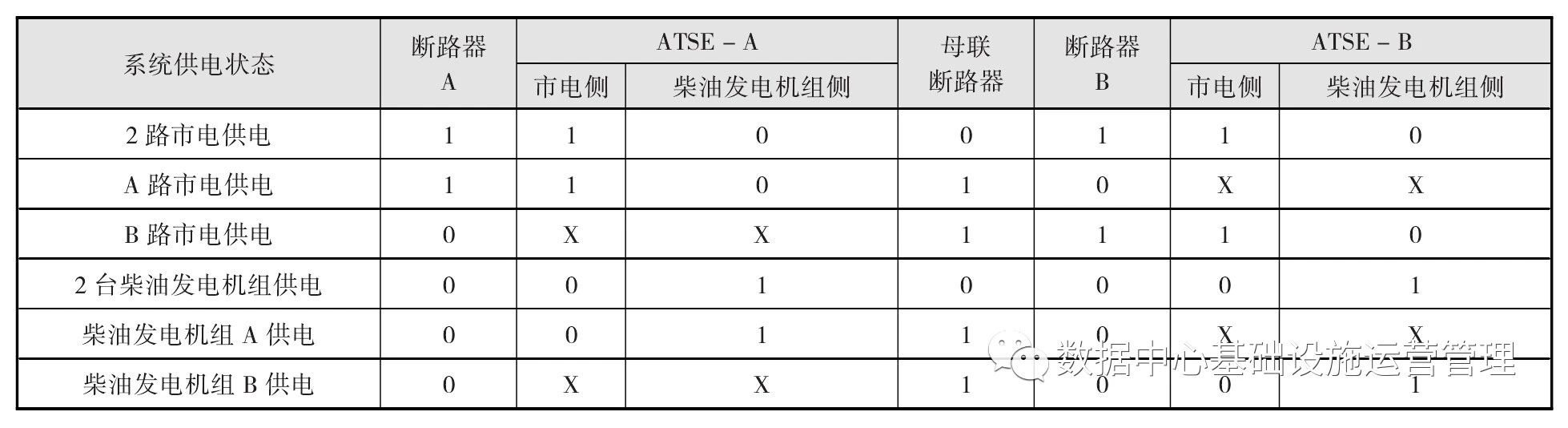

表3方案二開關動作狀態表

5.3 方案二特點

方案二中，市電與柴油發電機組電源先通過ATSE進行切換，切換后的兩路電源通過母聯斷路器實現切換。由于ATSE嵌入在“兩進線一母聯”結構中間，兩者無法像方案一那樣按照相對獨立的邏輯進行動作。

為防止2路市電并聯和2臺柴油發電機組并聯，母聯斷路器與4臺電源進線斷路器之間均需要采取連鎖措施，無法通過機械連鎖和電氣連鎖實現連鎖要求。

基于以上兩點，方案二需設置一套PLC控制系統，以協調控制各開關完成控制邏輯和連鎖關系。

對比方案一與方案二可知，當單路柴油發電機組電源供電時，通過母聯斷路器合閘，可以使后端的配電系統以2N系統運行。而方案一由于母聯在ATSE的前端，在單路柴油發電機組電源供電時，配電系統只能以N系統運行。

5.4 方案二的改進方案

通過在2段配電母線前端增加進線斷路器，可以解決方案二開關動作邏輯和連鎖關系復雜的問題，改進后的方案系統圖如圖5所示。方案二改進后形成明確的2級切換結構：第1級切換是兩路市電電源分別與2路柴油發電機組電源通過ATSE切換；第2級切換是第一級切換后的兩路電源通過“兩進線一母聯”進行切換。兩級切換的方式與方案一相同，但順序相反。改進后方案二中的兩級切換均能實現機械和電氣連鎖，開關動作邏輯也更為簡單。各斷路器和ATSE的動作狀態見表4和表5。

圖5方案二改進方案電源切換系統圖

表4方案二改進方案ATSE動作狀態表

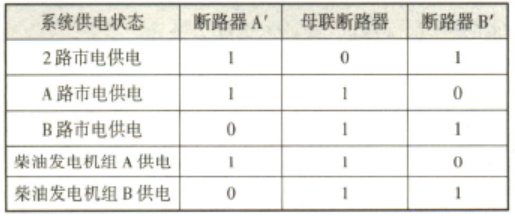

表5方案二改進方案“兩進線一母聯”開關動作狀態表

6 方案三

6.1 方案三簡介

該方案采用單母線分段接線，2段母線之間設置聯絡，每段母線均有1路市電和1路柴油發電機組電源進線。該系統由4臺電源進線斷路器和1臺聯絡斷路器實現電源切換功能。每段母線上的市電與柴油發電機組電源進行切換后為數據中心提供電源。

6.2 方案三開關動作邏輯

2路市電帶電時，2臺市電進線斷路器合閘，2臺柴油發電機組進線斷路器和母聯斷路器斷開；當1路市電停電時，相應的市電進線斷路器失壓脫扣，母聯斷路器合閘，數據中心由另1路市電供電，此時2臺柴油發電機組進線斷路器均處于分閘狀態；當兩路市電均停電時，兩路市電進線斷路器失壓脫扣，2臺柴油發電機組啟動，啟動成功后，柴油發電機組進線斷路器合閘，由2臺柴油發電機組為數據中心供電；當只有1臺柴油發電機組啟動成功時，相應的進線斷路器合閘，母聯斷路器合閘，由該柴油發電機組機組向數據中心全部負荷供電。各斷路器的動作狀態見表 6。

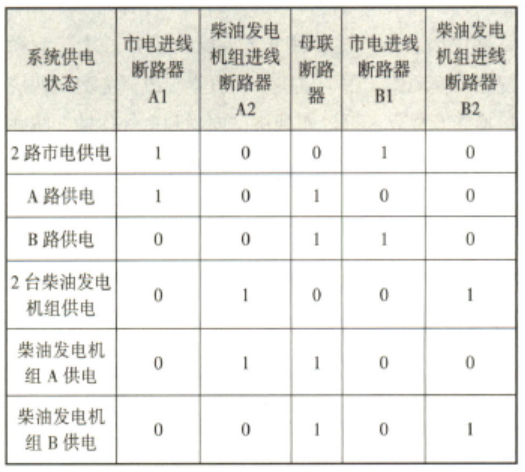

表 6 方案三各主要開關動作狀態表

6.3 方案三特點

方案三與方案一、方案二不同，是一級切換結構，通過控制4臺進線斷路器和1臺母聯斷路器來實現控制邏輯。該方案在大型數據中心10kV電源切換系統中使用較多，通常采用PLC進行控制，已經形成了較為成熟的解決方案。該方案與前兩個方案最大的不同，是動作開關全部由斷路器組成，需要設置一套控制系統對各個開關的動作進行控制。為保證系統的高可靠性，控制系統需要采取雙機冗余、環網或雙網通信等保障措施，也要采用高可靠性的硬件設備和工藝。

該方案需5臺斷路器協調動作，無法采用機械連鎖和電氣連鎖，只能通過控制系統中的動作邏輯設定來滿足電源的防并聯要求。由方案三的系統圖和開關動作狀態表可知，只有單路柴油發電機組電源供電時，配電系統才能夠以2N系統運行。

7 方案對比

通過前面章節對各種方案的介紹和分析，從電源切換層級、控制方式、連鎖方式、主回路設備的構成、單臺柴油發電機組供電時配電系統的運行方式等方面對各方案進行對比，見表7。

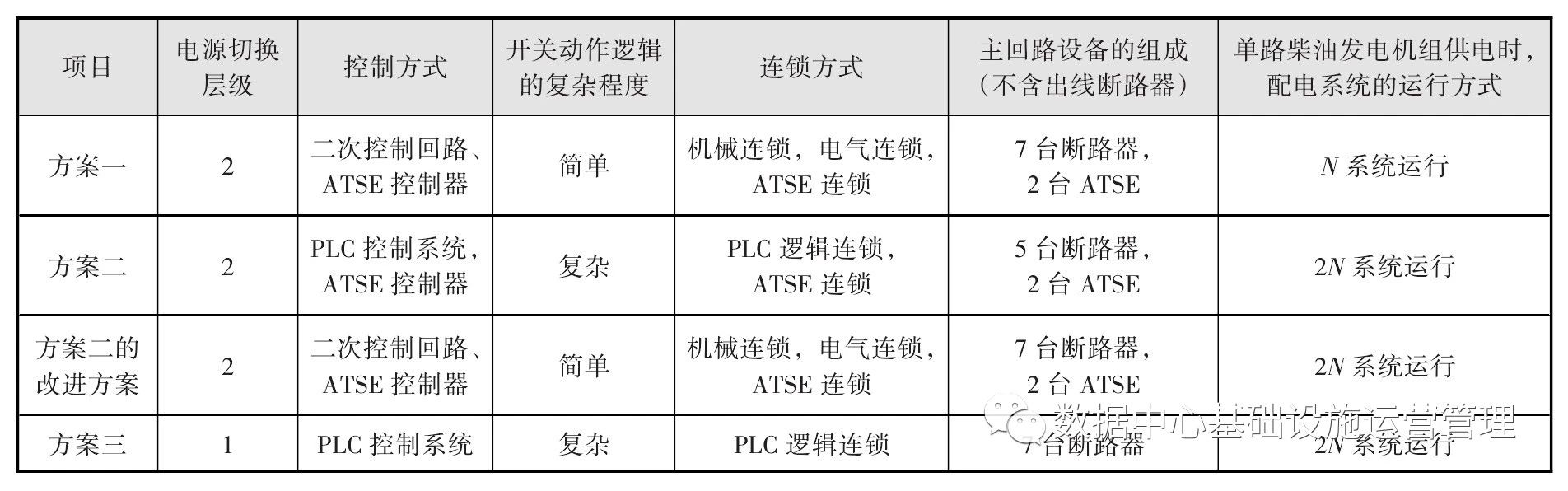

表7各方案的特點對比

除了方案三采用一級切換結構，其他方案均采用兩級切換結構。方案一和方案二改進方案的兩級切換動作相互獨立，分別采用“兩進線一母聯”和ATSE的切換方式，兩級分工明確，動作邏輯清晰。方案二雖然是兩級切換結構，但與方案三一樣都需要5臺斷路器協調動作，這2種方案需要設置PLC來控制系統的切換動作。由于方案一、方案二改進方案的兩層切換相互獨立，可以實現機械連鎖和電氣連鎖，防并聯措施更為可靠。相對于單級切換結構，采用兩級結構的方案雖然各級分工明確，但采用的主回路設備更多，配電層級也相應增加。除了方案一，另外3個方案在單路柴油發電機組供電時，配電系統均可以以2N系統運行，方案的靈活性和可靠性更好。

8 方案優化

8.1 雙電源自動轉換裝置的選擇

自動轉換開關裝置（ATSE）進入我國已有近20年的歷史，目前被廣泛應用于各類工程領域，方案一和方案二都用到了ATSE。圖2和圖3所示的方案一和方案二的主接線系統圖中，均采用的是一體式雙電源自動轉換開關，它具有結構簡單、轉換時間短等優點，數據中心設計圖集18DX009所示的系統圖中亦采用這種轉換開關。但是一體式轉換開關在內部將兩路電源轉換后合并成一路進行輸出，存在單點故障的風險。

在需要進行雙電源自動轉換的場合，除了采用一體式雙電源自動轉換開關，還可以采用由2臺斷路器組成的電源轉換系統，該系統能夠?qū)崿F(xiàn)機械和電氣連鎖，可以設置專用控制器控制2臺斷路器的動作。由于兩路電源通過不同的路徑被送至配電母線上，消除了單點故障隱患。圖6為采用這兩種雙電源自動轉換裝置的配電系統圖。

圖片

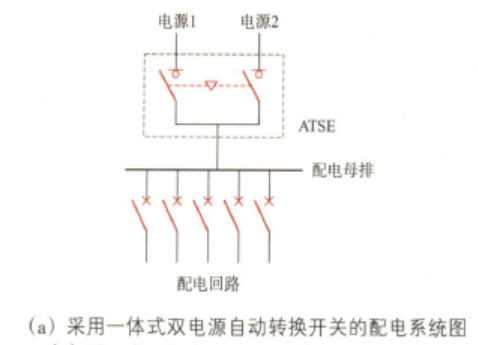

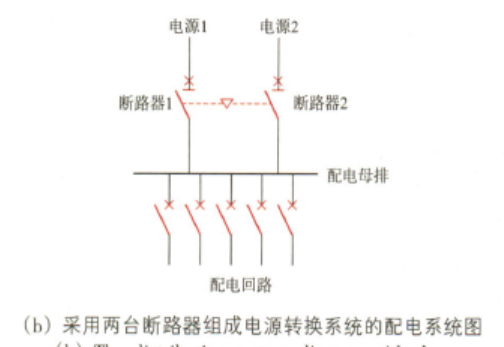

圖6采用雙電源自動轉換裝置的配電系統圖

8.2 “兩進線一母聯”的控制方案優化

在帶有母聯的分段單母線接線方案中，通常會涉及到兩臺進線斷路器和一臺母聯斷路器的切換控制。通常，這3臺斷路器控制由二次控制回路實現，二次控制回路由中間繼電器、時間繼電器、按鈕、指示燈等組成，接線工作量大，維護不便。

除了采用二次控制回路，還可以采用專用控制器實現3臺斷路器之間的切換，從而實現電源轉換。由控制器取代復雜的二次控制回路，最大限度減少二次回路接線工作量，實現了二次系統的集成化、產品化，提高了系統可靠性。由“兩進線一母聯”及專用控制器組成的電源轉換系統除了基本的電源轉換功能，還可以提供更豐富的監測和控制功能，其缺點是造價相對較高。8.1節中提到的2臺斷路器及專用控制器屬于該電源轉換系統的一種應用案例，該系統有別于派生的ATSE，此處不再展開論述。

9 結語

在本項目中，業主希望電源切換系統具有較高的自動化程度，設備盡量集中布置，以便于日常維護和管理。方案一中的第1級切換設備均位于地下2層變電所，該變電所由供電部門管理，不滿足業主的管理要求，因此未被采納。方案二及其改進方案采用的大容量ATSE造價較高，也未被采納。方案三所有電源切換設備位于地下2層柴油發電機房配電間，屬于業主管理范圍，且該方案系統結構簡單，自動化程度高，因此選擇該方案作為最終實施方案。

本文根據某數據中心項目案例，設計了3種0.4kV市電與柴油發電機組電源切換方案，并對各方案進行了介紹和對比分析，希望能對廣大數據中心電氣設計同仁有所幫助。

參考文獻：

［1］中國電子工程設計院. GB 50174 - 2017 數據 中心設計規范［S］. 北京：中國計劃出版社，2017.

［2］上海建筑設計研究院有限公司.JGJ284-2012金融建筑電氣設計規范［S］.北京：中國建筑工業出版社，2012.

［3］中國建筑標準設計研究院.18DX009數據中心工程設計與安裝［M］.北京：中國計劃出版社，2018.

［4］中國航空規劃設計研究總院有限公司.工業與民用供配電設計手冊［M］.4版. 北京：中國電力出版社，2016.

［5］董青，鄒政達，郝秀云，等.數據中心供配電系統設計［J］.建筑電氣，2010，29（7）：11-23.

［6］于志勇，徐義.數據中心10kV供配電系統切換自動化工程實踐［J］.智能建筑電氣技術，2019，13（3）：79-82.

［7］晁懷頗.數據中心柴油發電機組設計的若干問題［J］.智能建筑電氣技術，2011，5（5）：8-12.

［8］段震寰，王津先，吳斌.TSE設計與選型若干問題探討［J］.電氣應用，2010，29（1）：18-22.
