摘要：為加速實現數據中心節能降耗的目標,在合理、高效、最大化地利用室外自然冷源的同時,更不能忽視機械制冷系統本身能效的提升。加強自然冷卻與機械制冷的協同,降低數據中心PUE,充分發揮安全穩定、高效運行的數據中心冷卻系統自身能效至關重要。本文通過對氣流組織、供/回水溫度和冷卻系統部件及形式3個方面的研究梳理,總結分析數據中心冷卻系統節能提效有關技術研究與應用進展,從而為綠色、高效數據中心冷卻系統的研發提供參考和借鑒。

數據中心作為承載各類數字化轉型技術的重要基礎設施,其機架建設數量和規模屢創新高。高速發展的數據中心產生了高能耗和高碳排放問題,2021年我國數據中心的年用電量已達到2166億kW·h,占全國總用電量的2.6%。對此,國家相關部門對數據中心能耗提出了更嚴格的要求,截至2023年,全國大型、超大型數據中心電能利用效率(PUE)需降至1.3以下。而目前我國數據中心PUE平均在1.4以上,且有不少地區超過1.8。因此,數據中心節能減排刻不容緩。

數據中心能耗的40%由冷卻系統產生,提升冷卻系統能效是加快數據中心節能減排的重點環節。目前數據中心冷卻系統運行方式仍以機械制冷為主,系統全年能耗居高不下。合理利用室外自然冷源可以有效延長自然冷卻時間,降低冷水機組工作負荷,提升系統整體能效,但在夏季高溫環境中,仍需要機械制冷提供必要的冷量。為進一步提升機械制冷本身能效和自然冷源利用率,增強自然冷卻與機械制冷的協同能力,降低數據中心PUE,國內外學者對數據中心機械制冷本身及其耦合系統開展了一系列研究工作,例如:送風結構、通道封閉及氣流組織管理;提高冷凍水供回水溫度和溫差;采用磁懸浮離心式冷水機組和部分部件變頻控制;熱管冷卻、冷卻塔冷卻、間接蒸發冷卻、蒸發冷凝等技術。筆者通過對上述數據中心冷卻系統相關文獻的梳理,從氣流組織、冷凍水供回水溫度、冷卻系統部件及形式3方面,總結分析數據中心冷卻系統的技術研究與應用進展情況,為冷卻系統在新建和既有數據中心的節能應用提供參考和指導。

1 氣流組織

隨著數據中心高密度化發展,合理地對機房內氣流組織進行優化,可以有效消除局部熱點,改善數據中心熱環境,進而提升冷卻系統運行效率。當前數據中心采用的送風形式主要有架空地板送風和頂部送風,如圖1所示。架空地板送風形式由于具有送風空氣均勻、噪聲較小和節能環保等特點得到了較多關注。

1.1 送風形式

早在2005年,S.Shrivastava等對“上送下回式”和“下送上回式”2種氣流組織進行了研究和對比,發現“下送上回式”氣流分布效果更好。劉鵬等通過CFD技術對上述2種氣流組織模擬分析,發現后者溫度場和速度場優于前者,進一步驗證了下送風形式的優勢。為進一步優化氣流組織,JinC.Q.等總結分析了從機房級別到服務器級別影響架空地板送風的因素,表明氣流均勻性和熱性能主要受地板下通風結構的影響。

地板下通風結構主要受架空地板高度、穿孔地板穿孔率和靜壓層幾何結構的影響。對于不同配置的數據中心,架空地板高度不是統一的,需要結合冷/熱通道封閉情況尋求最佳高度。ZhangM.等對在封閉不同通道情況下的架空地板高度進行研究,發現在封閉冷通道時架空地板高度應為600~800mm,而在封閉熱通道時架空地板高度應為400~600mm。此外,空氣出口流量大小主要取決于穿孔地板穿孔率,穿孔率的大小對于機房內部熱性能至關重要。研究表明,當穿孔率為20%~30%時,氣流均勻性和熱性能達到最佳。對于靜壓層幾何結構,黃渤[27]提出了一種帶有局部擋板的地板下送風結構,并對其進行仿真模擬分析,發現可以有效改善數據中心熱性能。耿云使用Airpak模擬了不同擋板角度對機房熱環境的影響,結果顯示:在高架地板下方搭建15°角擋板,靜壓層高度為700mm,地板穿孔率為20%時,冷卻效果最好。馬昕宇設計了一個梯形靜壓箱,使用該箱地板下送風可以有效改善壓力分布不均勻?qū)饬鹘M織的影響,并通過CFD模擬得到了靜壓箱最佳結構參數。

由此可見,架空地板送風是目前數據中心所采用的主要送風形式,其性能的優劣主要由地板下通風結構所決定,封閉不同通道時的架空地板最佳高度是不同的;當穿孔地板穿孔率為20%~30%時,氣流均勻性和熱性能最優。但該方面多集中于單個因素的研究與改進,對于多參數組合的研究和優化有待加強,應綜合探究其影響。

1.2 冷/熱通道封閉

在冷/熱通道方面,當采用地板下送風形式時,機柜通常以“面對面、背靠背”的形式排列,容易造成冷/熱氣流摻混,為防止冷氣流旁路和熱氣流再循環,研究人員提出了封閉冷/熱通道的措施。

在封閉冷通道方面,秦冰月等和R.Schmidt等基于實際數據中心研究了冷通道封閉前后的能耗,結果顯示:冷通道封閉后,制冷能耗節約超過59%。還有一些學者研究了冷通道封閉前后進出風的溫度變化,采用封閉冷通道后,送風溫度可提高3℃,機柜的進出風溫度平均下降2~3℃,冷量利用更加充分。在封閉熱通道方面,陳文輝采用DeST模擬了熱通道封閉前后數據中心冷卻系統的全年能耗,對比發現,封閉熱通道后,冷卻系統能耗下降約9.6%。雖然上述研究證明了封閉冷通道或熱通道的優勢,但并未在結構上對其進行改進。在通道結構上,S.A.Nada等研究了側面封閉的半封閉冷通道和從側面和頂部封閉的全封閉冷通道,發現二者均能夠改善數據中心熱性能。WangI.N.等提出了一種新型抽屜式機架,可以有效增大熱通道空間并減小冷通道空間;與傳統抽屜式機架相比,新型抽屜式機架的最高入口溫度可降低13.3℃。此外,可以在冷通道或熱通道中添加擋板,防止冷熱氣流混合。YuanX.L.等提出在機架的進氣口中設置柔性擋板,進而改善氣流分布。劉義軍等對采用“V形”和“Λ形”擋板時的冷通道封閉系統進行仿真模擬,研究顯示二者最佳靜壓高度分別為0.5m和0.6m,最佳穿孔率均為20%,但前者溫度分布更均勻。

由此可見,封閉冷通道或熱通道均能夠改善氣流組織和熱性能,但相對于封閉熱通道,封閉冷通道節能效果更好;在冷/熱通道中增加擋板或改變通道其他結構,對改善機房熱環境也有著顯著作用。

2 供/回水溫度

數據中心冷卻系統的工作原理是通過送回風溫差或供回水溫差等驅動空氣、水、制冷劑等傳熱介質循環,將機房內產生的熱量排出到室外環境中。在此過程中,各個傳熱介質的溫度和溫差選取,不僅直接關系到相關制冷設備的選型和運行,更會影響到數據中心冷卻系統的整體能耗。對于常用的數據中心冷水系統,其冷凍水供/回水溫度對提升系統整體能效有著至關重要的作用。根據GB50174—2017《數據中心設計規范》,機房冷凍水供/回水溫度為7~21℃/12~27℃,這對采用較高供/回水溫度實現數據中心的節能具有很好的指導作用。合理提高冷凍水供/回水溫度和采用大溫差技術可以顯著提升冷水機組工作效率,降低數據中心PUE。

2.1 提高冷凍水供/回水溫度

數據中心通常采用冷水機組作為機房冷源,其水系統對于數據中心的穩定運行極為重要,尤其是冷凍水供/回水溫度。適當提高冷凍水供/回水溫度可以提升冷水機組中蒸發器的蒸發溫度和蒸發壓力,降低壓縮機的壓縮比,提升冷水機組能效。

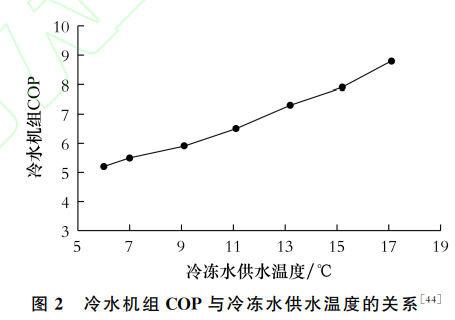

冷凍水供水溫度每提高1℃,冷水機組能效可提高2%~3%。陸瓊文總結分析了某品牌冷水機組在不同冷凍水供水溫度下機組的COP,與冷凍水供水溫度為7℃時相比,供水溫度為15℃時,冷水機組COP提高26.3%;每提高1℃冷凍水供水溫度,冷水機組COP約提高3.3%。毛路等結合中國人壽數據中心實際工程應用方案,分析了冷凍水供水溫度對冷水機組效率的影響(如圖2所示),并據此選擇了適合該工程的冷凍水供/回水溫度。熊成利用TRNSYS軟件分析不同負荷條件下空調系統最優供水溫度及最高節能效率。羅露等運用MATLAB軟件分析了變供水溫度對制冷系統能耗、流量及冷凍水供/回水溫度的影響,發現變流量方式較原基礎方式可節能7%。

2.2 大溫差技術

大溫差技術主要是通過提升數據中心冷卻系統中冷凍水供回水溫差減小流量,進而降低水泵和冷水機組能耗,提升系統節能效果。降低供水溫度的同時提升回水溫度是國內外增大水系統溫差所采用的主流方式,但降低供水溫度會增大冷水機組制冷負擔,因此采用合理的水系統溫差格外重要。

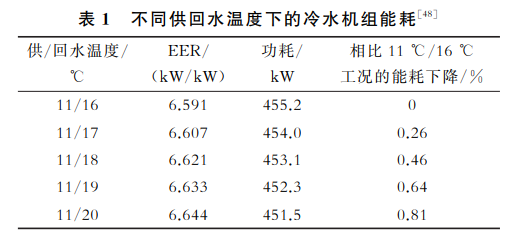

蔣吉敏分析了影響冷凍水大溫差主體性能的主要因素,且提供了部分優化設計方案。張淇淇通過對大溫差冷卻系統應用于數據中心項目的節能性分析,基于假定的系統模型研究計算了不同冷凍水供回水溫差條件下系統的冷水機組能耗,如表1所示,溫差每提高1℃,單位制冷量能耗下降約0.2%?？抵虏┗趯?shù)據中心冷卻系統大溫差供冷工況下換熱器的優化設計,計算得到優化后的冷凍水供/回水溫度為15℃/20℃,與常規7℃/12℃相比,每年可節省106.52萬元電費。趙磊等通過實際項目對大溫差技術進行了分析,當冷水溫度由7℃/12℃提高到18℃/28℃時,離心式冷水機組的COP可提高25%。

綜上所述,針對數據中心冷卻系統的供/回水溫度,一方面要提高冷凍水供/回水溫度,提升冷水機組制冷效率;另一方面要采用大溫差技術,增大系統冷源側換熱溫差,降低系統中水泵能耗。但同時應考慮二者附帶的不利影響,例如,冷凍水供/回水溫度提高會提升空調末端進出風溫度,導致風機功耗增大;影響電子元器件耐受性和壽命等。數據中心冷卻系統采用提高冷凍水供/回水溫度和大溫差技術應結合實際需求統籌考慮,尤其是既有數據中心的節能改造。

3 冷卻系統部件及形式

數據中心冷卻系統作為一個復雜的整體,其中任何一個部件的變化都會影響到系統的整體性能。通過對系統中部分組件進行合理的選型和管理,不僅可以提高相關部件的運行效率,還能進一步提升系統能效。此外,合理、有效、最大化利用室外自然冷源,充分發揮冷水機組的靈活性和可控性,也是降低冷水機組工作負荷和實現數據中心節能降耗的重要舉措。

3.1 系統局部提效

在數據中心冷卻系統運行時,壓縮機的能耗居于首位,直接影響冷水機組的制冷效率和系統能效。因此,可通過壓縮機設備的選型更換、變頻控制等實現局部提效。傳統蒸氣壓縮系統中需要使用一定量的潤滑油減輕部件的磨損、散熱、密封等,但潤滑油的存在會降低傳熱性能,增大冷水機組工作負荷。針對這一情況,研究人員開發了磁懸浮離心式壓縮機。張嫻等對海南某數據中心空調系統進行了研究,當冷水機組全部運行,負載率為70%~80%時,磁懸浮離心式冷水機組的COP在15以上。LyuW.H.等模擬分析磁懸浮離心式冷水機組對數據中心冷卻系統的節能性和經濟性的影響,并結合南京某高校小型數據中心長期監測數據,發現磁懸浮離心式冷水機組在不同負荷條件下的平均COP在8~10變化,高于傳統離心式冷水機組和渦旋式冷水機組,可節能10%~40%。孫潔等針對夏熱冬冷地區研發了數據中心專用小壓比磁懸浮變頻離心式冷水機組,經測試,該機組全年綜合能效比在5以上;此外,還建立了小壓比磁懸浮變頻離心式冷水機組的性能系數半經驗?zāi)Ｐ?根據其特性提出了具體的運行控制策略。婁小軍等利用參數分析法計算得到了不同城市數據中心在不同工況下采用變頻冷水機組的節能效果,結果顯示:變頻冷水機組相較于定頻冷水機組可以對數據中心實現顯著的節能減排效果。

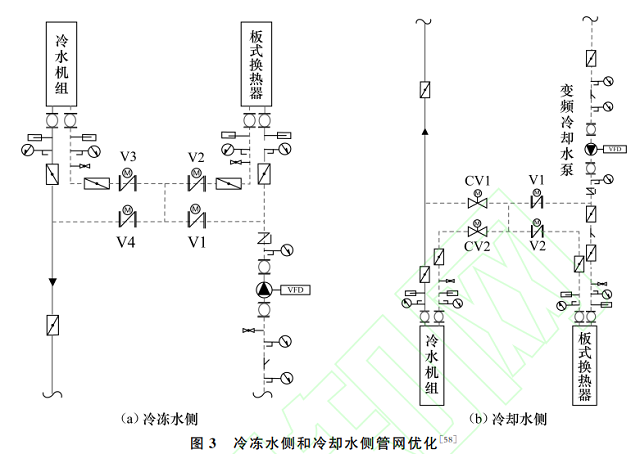

冷凍水泵、冷卻水泵的變頻調節、管道優化和水閥控制也是系統局部提效的重要方法。黃國瑞等以上海某金融類數據中心為研究對象,利用TRNSYS仿真平臺搭建其冷卻系統能耗模型,分析水泵變頻改造后數據中心的節能減排效果,結果顯示:在負載率10%~20%下,水泵變頻改造后,水泵能耗降低150~168kW。YuF.W.等提出了一種基于建筑變負荷的冷凍水泵變頻控制策略,試驗結果表明,與傳統的定頻運行策略相比,變頻控制策略能夠使系統能耗降低19.7%。管道布置和其他的一些結構改進也會影響系統的節能效果。為消除完全自然冷卻工況下需要克服額外冷水機組蒸發器阻力的缺點,研究人員針對冷凍水側和冷卻水側分別提出了新的連接方式,如圖3所示。但這樣做額外增加了管道和閥門,同時增大了阻力損失和泄漏風險。在水閥方面,唐瑞等設計了一個新型混水溫控閥,相比T形三通閥混水出現溫度分層現象,該溫控閥混水溫度分布均勻,有助于降低冷水機組能耗。

綜上所述,數據中心冷卻系統中各個部件的優化能夠提升系統整體能效。如采用磁懸浮冷水機組,較傳統冷水機組可節能10%~40%;對系統中水泵采用變頻控制,與定頻運行相比,系統能耗可降低20%左右;此外,通過對系統中管道的優化和閥門的改進,也能實現系統的節能降耗。但冷卻系統中各部件或多或少都會對系統性能有所影響,節能優化涉及的因素更為復雜多樣,且各因素相互影響,局部提效在實際應用中往往不能達到預期效果,如何確保優化后的部件與系統中其他各部件高效協同運行是一大難點,也是下一步需要重點關注和解決的問題。

3.2 機械制冷耦合自然冷卻

除了對數據中心冷卻系統局部上的一些優化改進,在系統形式方面也有著一定的研究進展。自然冷卻技術是數據中心節能降耗的一項關鍵技術,可以有效降低冷水機組全年工作負荷。自然冷卻技術主要通過空氣換熱器、水換熱器和熱管換熱器等方式利用室外自然冷源對數據中心冷卻,但當室外溫度較高時,仍需要開啟機械制冷系統,由冷水機組補充必要的冷量。對于自然冷卻與機械制冷耦合的復合系統,目前數據中心常用的主要是冷卻塔自然冷卻和蒸發冷卻。

3.2.1冷卻塔供冷

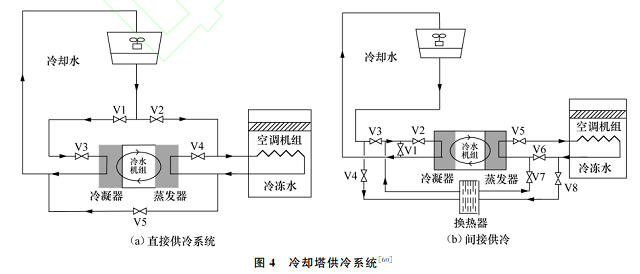

冷卻塔供冷可以有效縮短冷水機組的啟動時間,降低能耗,提高自然冷源利用率。根據應用形式的不同,可分為冷卻塔直接供冷系統和冷卻塔加板式換熱器的間接供冷系統,如圖4所示。

目前,冷卻塔供冷廣泛應用在數據中心,且已經取得了顯著成效。李佐洋等以重慶某數據中心為研究對象,使用冷卻塔供冷技術對該數據中心進行自然冷卻,每天可節能7990kW·h,節能率為8.05%。馮瀟瀟基于冷卻塔間接冷卻系統的研究,在冷卻塔進風側添加了一個空氣-水表面式換熱器,設計了間接蒸發冷卻塔系統;采用該系統后,自然冷卻的全年可利用時間得到進一步延長,且該系統結構在冬季能起到防凍的作用;但該系統需要配置額外的設備和管路,一方面增加了投資,另一方面加大了系統運行控制的復雜性。

3.2.2蒸發冷卻

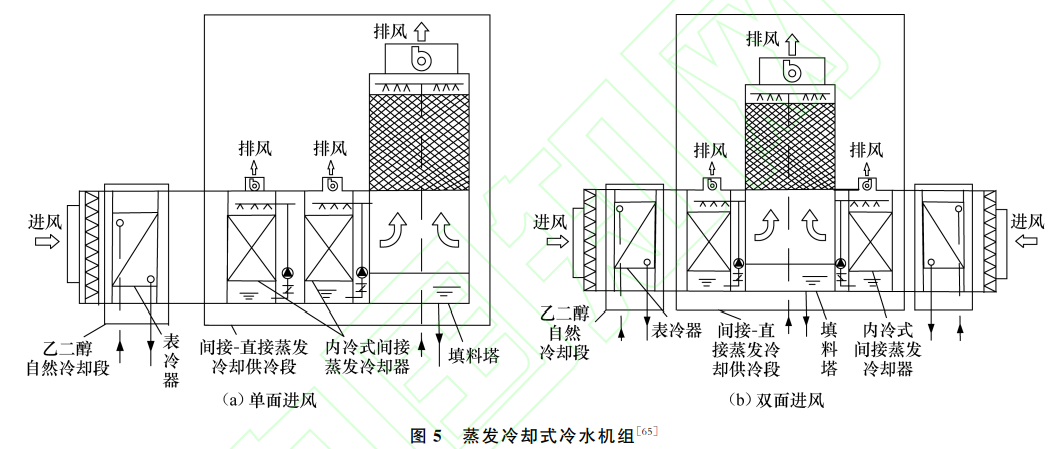

蒸發冷卻技術是一種利用水蒸發吸熱制冷的綠色節能技術。蒸發冷卻式冷水機組是主要工作設備,其實質是產出介質為冷水的蒸發冷卻-機械制冷聯合冷水機組。HuangX.等提出了一種間接蒸發冷卻器預冷進氣,將其應用到我國新疆維吾爾自治區的數據中心,實現數據中心空調系統的自然冷卻。陳璐等針對間接蒸發冷卻機組占地面積大和數據中心出架率較低的問題,提出了一種空調系統新型架構模式,即冷凍水系統與間接蒸發冷卻機組頂層應用相結合,為數據中心實際應用提供參考。郭志成等以新疆地區冬季室外冷空氣為工作條件,研發一種復合乙二醇自然冷卻技術的蒸發冷卻式冷水機組,并設計了單面進風蒸發冷卻式冷水機組和雙面進風蒸發冷卻式冷水機組2種方案,如圖5所示,經測試節能效果顯著。

近年來,為增強蒸發冷凝技術的預冷效果,減少冷水機組的能耗,蒸發冷凝技術在數據中心得到了推廣和應用。蘇曉青等研究了蒸發式冷凝冷水機組在數據中心的適用性,將該機組與水冷式冷水機組進行比較,結果顯示蒸發式冷凝冷水機組節能約29.5%。區志江利用VB軟件對適用于機房空調領域的蒸發式冷凝冷水機組進行優化設計,相比水冷式冷水機組,優化后的蒸發式冷凝冷水機組性能提高14.0%,節能12.8%。吳東青等針對新疆地區冬季氣溫較低的特點,為防止冷水在冬季結冰,對蒸發冷凝空調系統中的冷水系統添加45%乙二醇(凝固點溫度為-32℃)溶液,采用該技術后,數據中心PUE為1.362。WuX.Y.等為提高數據中心冷卻系統在炎熱干燥夏季的能效,避免寒冷冬季結冰,提出了配置板管式蒸發冷凝器的冷水機組,并在干燥寒冷西北地區數據中心使用了一年,數據中心年均PUE可達1.32。劉振宇等為加大自然冷源的使用時間,將蒸發冷卻、蒸發冷凝、機械制冷技術結合,提出一種新型數據中心用蒸發冷卻(凝)空調機組,對比分析了新疆某數據中心年耗電量,采用蒸發冷卻(凝)空調機組年節電率可達51.4%。

綜上所述,冷卻塔供冷和蒸發冷卻,尤其是冷卻塔間接供冷和間接蒸發冷卻,二者均在數據中心實際應用中取得了顯著成效,能夠充分利用室外自然冷源,降低冷水機組工作負荷。二者冷卻系統各有千秋,在實際設計數據機房空調系統時,應根據當?shù)氐臍夂驐l件、機房的實際情況等,充分利用室外自然資源,選擇合適的供冷系統,從而達到數據中心節能降耗的目的。此外,目前的研究大多數只考慮某一種自然冷卻技術與機械制冷耦合。但實際上,對于某些氣候條件下的數據中心,如果能夠?qū)崿F(xiàn)多種自然冷卻技術與機械制冷的聯合應用,節能效果將更加顯著。

4 結論

為應對高密度、集中化、模塊化的數據中心制冷需求,筆者基于氣流組織、供回水溫度和冷卻系統部件及形式3個方面,對數據中心冷卻系統的發展現狀進行了總結分析,得出如下結論:

1) 在氣流組織方面:采用架空地板送風和冷/熱通道封閉技術不僅可以有效改善氣流組織熱性能,消除局部熱點,還能夠提升機房送風溫度,進而降低冷水機組工作負荷,提升系統能效。研究表明,采用冷通道封閉,機柜進出口溫度可降低2~3℃,溫度均勻性提升。未來數據中心要注重探索多組合送風和智能化送風。

2) 在供/回水方面:一方面要提高冷凍水供/回水溫度,冷凍水供水溫度每提高1℃,冷水機組能效可提高2%~3%;另一方面要增大供/回水溫差,降低水泵能耗,提高系統節能效果。在提高冷凍水供/回水溫度和大溫差時,既要強化節能降耗的主導作用,又不可忽視其附帶的不利影響,應統籌考慮,綜合評判。

3) 在冷卻系統部件及形式方面:從系統局部提效來講,采用磁懸浮離心式壓縮機、變頻控制、管道優化、閥門改造等部件技術改進,可以使機組更加穩定可靠、節能、避免喘振、快速重啟等,進而提升系統能效;從系統整體節能來講,主要是自然冷卻和機械制冷復合的冷水機組,其中冷卻塔間接供冷和間接蒸發冷卻以各自獨特的優勢得到關注,能夠有效提高自然冷源利用率,降低冷水機組工作負荷。但在實際設計應用時,應結合所處環境,因地制宜,采取合適的供冷系統。
