摘要：本文基于實際機房的需求模型，對冷板式液冷數據中心機房中的系統設備進行了設計選型介紹和平面布局的規劃設計，并據此對冷板式液冷數據中心的設計PUE和WUE進行了詳細的計算。

關鍵詞：液冷、冷板式液冷、CDU、PUE、WUE。

1  液冷技術的現狀

目前市場上存在三種主流液冷方式，分別為冷板式液冷、浸沒式液冷和噴淋式液冷，具體如下圖所示。

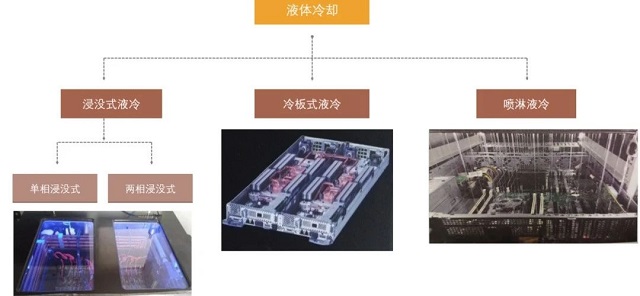

圖1：三種液冷方式

冷板式液冷技術，依托于服務器廠家的研發和制造，是我國最早采用的液冷方式，成熟度較高，應用較廣泛。目前，聯想、浪潮、新華三等IT設備廠商都推出了自己的冷板式液冷的相關技術和產品，并在數據中心行業內有了一定規模的應用案例。

2  冷板式液冷系統的技術原理

整個冷板式液冷系統可分為一次側循環和二次側循環。液冷服務器通過管道與冷量分配單元CDU的二次側連接，用以轉移液冷服務器的熱量，此為二次側循環。冷量分配單元CDU的一次側通過管道與冷源連接，用以對外散熱，此為一次側循環，其具體原理如下圖：

圖2：冷板式液冷的技術原理圖

3  蘭洋科技對液冷技術的積極探索和實踐

作為數據中心基礎設施的頭部廠商，蘭洋科技一直在跟蹤整個行業液冷技術的發展及技術演變，并推出了自己的Vertiv? Liebert? VIC 浸沒式液冷解決方案。同時從2017年開始，我們和IT設備廠家聯想攜手合作，先后完成了北京大學、北京郵電大學、五邑大學及北京氣象局等幾個場地的冷板式液冷數據中心項目的集成交付工作，探索并積累了一定的項目經驗?；诖?，下面我們以實際項目需求模型為例，對冷板式液冷數據中心各系統的設計選型要點及設計PUE和WUE進行了較為詳盡的介紹和分析，具體如下。

4  冷板式液冷解決方案各系統選型及PUE的計算

4.1冷板式液冷機房的具體需求及平面布局圖

冷板式液冷數據中心是離不開風冷解決方案的，其一般采用溫水制冷技術，溫度范圍一般在35-55℃左右，可滿足高功耗IT 設備的散熱。通常采用板式液冷帶走高功耗元件熱量（包括CPU、GPU、VR、DIMM 等部件），此部分熱量可占整機散熱量的60-80%左右，其它部件仍然需要采用風冷解決方案將熱量帶走。

如下表1所示，在本項目需求模型中此數據中心共計536.18KW的IT設備功率，其中液冷IT功耗為401.93，風冷IT功耗為135.15，風冷IT功耗占IT總功耗的25%。

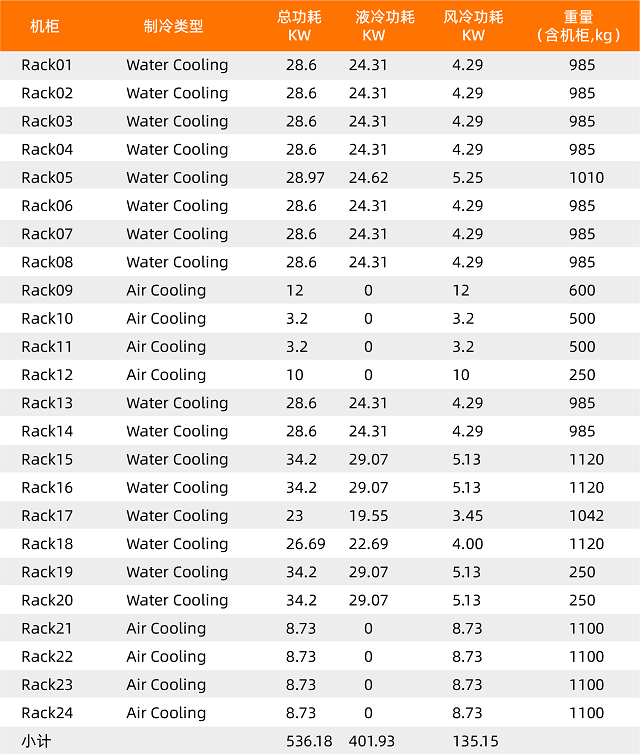

表1：冷板式液冷機房基礎設施設計需求匯總表

根據如上項目需求模型，按照冷板式液冷解決方案規劃主機房的整體布局如下圖：

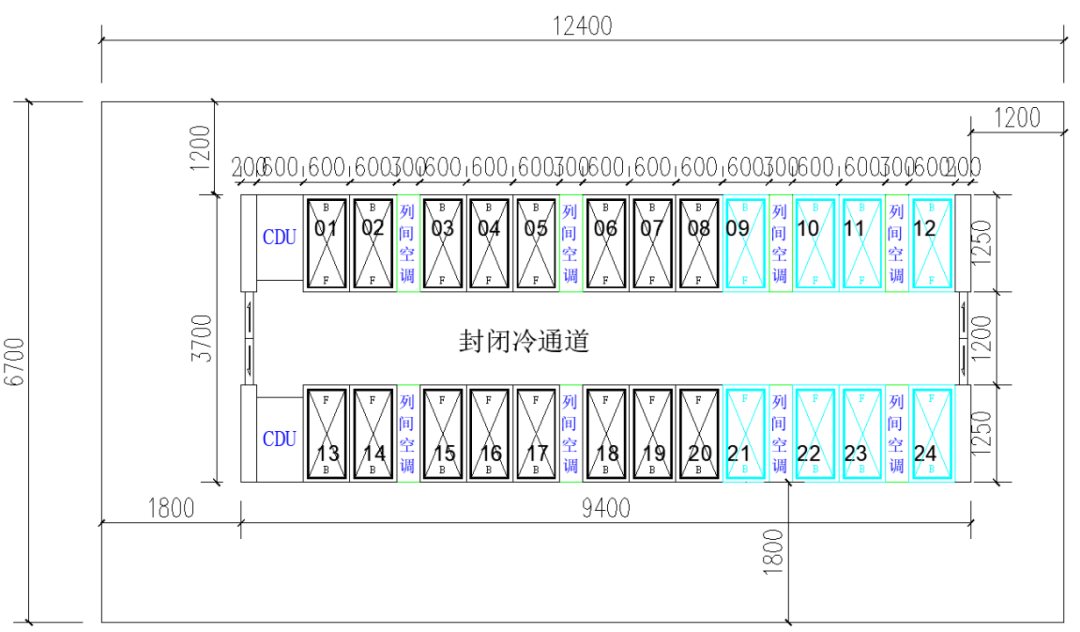

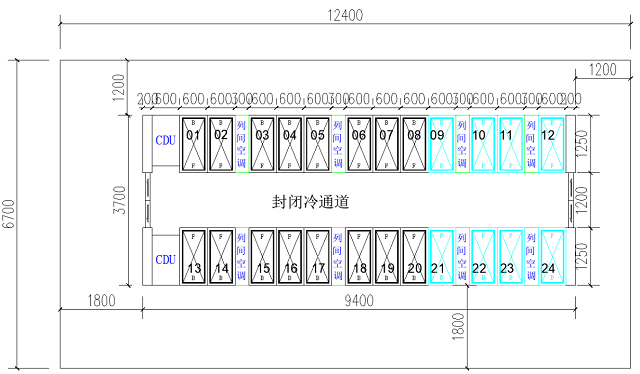

圖3：冷板式液冷機房平面布置圖

室內水泵房需要30m2的空間布置水泵、水箱、定壓補水裝置等。室外需要110m2的空間布置閉式冷卻塔及風冷列間空調的室外機。

4.2 一次側冷源的選擇

一次側冷源有多種組合方式，可根據項目條件、室外環境溫度、液冷服務器的進液溫度等確定。本項目需求模型中選擇閉式冷卻塔。由于要計算整個項目的設計PUE值，因此將每個設備的選型及功耗分別敘述如下：

4.2.1閉式冷卻塔

在本項目需求模型中，冷卻水系統制冷量需求為401.9KW，考慮10%的冗余安全系數，設計制冷量按照442KW計算，因此單臺閉式鋼制冷卻塔散熱量按照442KW選型，冷卻水供回水溫度按38/43℃，選型后冷卻塔功率為16.5kW。

4.2.2冷卻水循環泵

閉式鋼制冷卻塔散熱量為442KW，供回水溫差為5℃，則冷卻循環水總設計流量Q為：

Q=442÷1÷5=88.4m3/h，其中1為30%乙二醇的換算系數，單位為w·h/kg·℃。

冷卻水系統設置2臺冷卻水循環泵，單臺水泵流量選擇為88.4m3/h，揚程28m，功率：11kW， 1用1備，啟停與冷卻塔聯動控制。

4.2.3補水

閉式冷卻塔補水為塔體本身蒸發耗水、漂水和排污補水，一般按系統水流量的1%計算，在本項目需求模型中系統水流量88.4m3/h，則系統補水水量按0.88噸/小時，定壓補水裝置功耗1.5kW。

4.3CDU的選型

CDU冷卻水分配機組的額定冷卻功率是在某個特定水溫和流量工況下的計算值。當實際使用的水溫和流量有變化時，需依據相關參數對實際冷卻功率、水溫和流量進行核算。

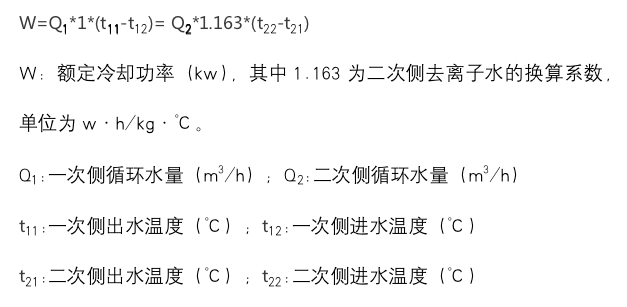

CDU冷卻水分配機組的額定冷卻功率計算公式如下：

為滿足核算的要求，需提供以上7個參數中的5個，其中關于初級冷水和二級冷卻水的參數至少有2個。

在本項目需求模型中，服務器水冷散熱量為401.9KW，考慮10%的冗余安全系數，CDU額定冷卻功率按照442KW計算，一次側出水溫度為43℃，一次側進水溫度為38℃，一次側循環水量88.4m3/h，二次側出水溫度50℃，二次側溫差取7℃，則：

二次側循環水量54m3/h，二次側進水溫度57℃。

選用2臺CDU，一用一備，單臺CDU功率4.3kW。

4.4冷卻水系統圖

根據液冷服務器的運行要求，配套冷卻水系統為換熱單元CDU提供冷卻水。按照以上各設備的選型，冷卻水系統一次側由2臺閉式鋼制冷卻塔（1用1備），2臺立式離心水泵（1用1備），一套定壓補水裝置及2臺換熱單元CDU組成（1用1備），冷卻水系統圖如下：

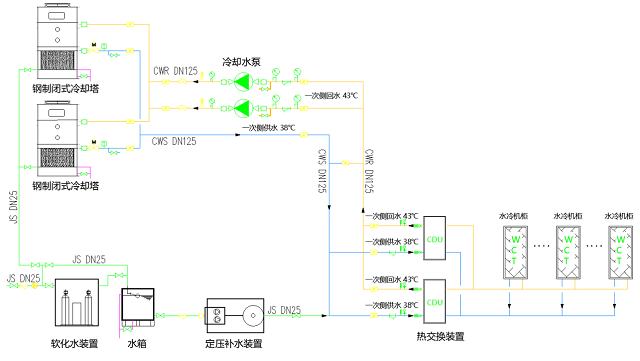

圖4：冷卻水系統圖

4.5 冷源自控系統的選型

4.5.1系統概述

冷板式液冷數據中心一般包含動環監控系統和冷源自控系統。動環監控系統主要監控機房環境、配電、空調、消防等設備。冷源自控系統主要監控一次側循環設備和CDU，具體架構如下：

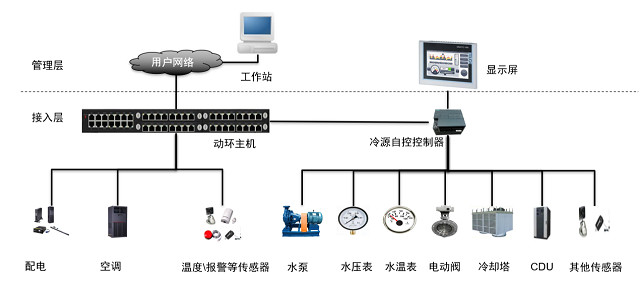

圖5：監控系統圖

為了便于實現統一管理，可以把冷源自控系統的狀態及數據上傳到動環監控系統主機上。用戶可以通過動環監控系統統一瀏覽查看冷源自控系統的狀態。

4.5.2 冷源自控系統的組成及架構

冷源自控系統主要負責一次側循環設備和CDU的監控，由冷源自控控制器、水泵流量計、壓力傳感器、溫度傳感器、電動閥、冷卻塔傳感器、CDU監控、其他傳感器及顯示屏組成，系統架構如下：

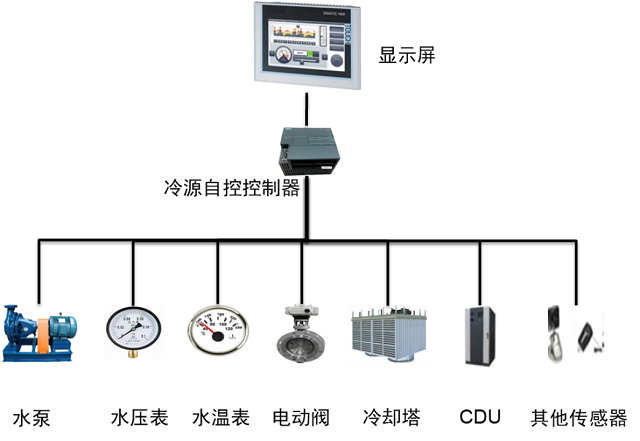

圖6：冷源自控系統架構圖

4.5.3 冷源控制器選型

冷源自控系統目前常用的有PLC或DDC兩種方案。PLC性能穩定可靠，功能開發靈活（如熱備、定時輪循等）、選型種類較多、擴充方便，工業級可以適應復雜環境。DDC更適合大樓暖通系統的控制，開發調試較為容易。

考慮北方冬季氣溫低，運行環境復雜的特點，在本項目需求模型中采用了PLC方案。

4.6冷板式液冷方案中風冷列間空調的選型

目前IT設備風冷負荷為135KW，機房面積為83m2，機房環境熱負荷為83m2*0.08KW/m2=6.64KW,總熱負荷為135+6.64=141.64KW,選擇8臺CR025系列風冷列間空調(帶氟泵)，采用6用2備的運行方式，單臺CR025系列風冷列間空調（回風35℃）的制冷量為24.8KW，平均運行功率按照4.1KW進行計算。

4.7 UPS和變壓器的選型

在本項目需求模型中IT設備額定功率為536.18KW,選擇蘭洋科技EXL系列600KVA的UPS（輸出功率因數為1）組成雙母線系統為IT設備供電，單臺UPS的后備電池時間為15分鐘。

冷卻塔、水泵、CDU、風冷列間空調等動力設備的總功耗為57.9KW，照明負荷為1.695KW，監控負荷為0.84KW，加上IT設備的功耗，總負荷為596.62KW，考慮一定的發展裕量，因此選擇SCB10系列800KVA的變壓器。

4.8 額定負載下設計PUE的估算值

按照如上選型，各系統功耗匯總?cè)缦拢?/p>

(1）IT設備功耗

IT設備功耗為536.18KW。

(2) 水系統、CDU的能耗、列間空調部分的能耗

冷卻塔功率為16.5kW，冷卻水循環泵功率為11kW，定壓補水裝置功耗為1.5kW，單臺CDU功率為4.3KW。單臺CR025系列風冷列間空調功率為4.1kW，6臺（8臺空調，6用2備）空調運行功耗為6*4.1=24.6KW。

制冷部分能耗為16.5+11+1.5+4.3+24.6=57.9KW

(3) 配電系統能耗

SCB10系列800KVA的變壓器單臺負載損耗為2.53KW，兩臺為5.06KW。600KVA的單臺UPS 在負載率50%左右時，效率按照97.5%計算（基于UPS的動態在線模式計算），則單臺UPS的損耗為(536/2)/0.975-(536/2)=6.87KW，2臺UPS的損耗為13.74KW。電池?fù)p耗、配電柜及線路損耗這三項按照經驗估算為596.62*0.006=3.58KW。以上總計為5.06+13.74+3.58=22.38KW。

(4)弱電系統的能耗

自控、門禁、視頻等弱電系統的平均運行功率估算為0.84KW。

(5)照明的能耗

按照15W/m2來估算，機房照明負荷為0.015W/m2*（83+30）m2=1.695KW。

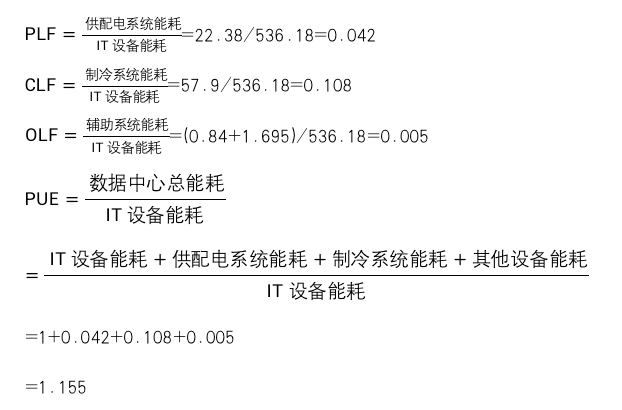

(6）100%負載工況PUE計算表

4.9 額定負載下設計WUE的估算值

在本項目需求模型中，閉式冷卻塔需要考慮塔體本身蒸發耗水、漂水和排污補水，系統補水水量為0.88噸/小時，即等于880L/小時（由于CDU的二次側去離子水的補水量非常少，因此予以忽略）。數據中心水資源使用效率如下：

WUE=Wtotal/Eit=(880*8760)/(536.18*8760)=1.64

全年消耗總用水量Wtotal為7708.8噸。

5  實施注意事項

冷板式液冷數據中心的建設需求與IT設備（尤其是與服務器設備）強相關，當使用不同的IT廠家設備時，機柜尺寸、機柜布局、單機柜功耗、單機柜冷卻方式、機柜電源電壓等級、電源接口形式、單機柜流量、進出水溫度、機柜重量、綜合布線需求等都會有所不同。因此了解好以上IT機柜的具體需求是做好基礎設施配套系統最關鍵的因素。

特別值得一提的是關于機柜及CDU的尺寸問題，尤其是在圖3所示的微模塊形式的數據中心中。如果在具體項目中是由基礎設施的廠家來提供機柜和CDU，那么連同列間空調的尺寸會統一規劃考慮，一般不會有問題。但如果機柜是由IT設備廠家成套，要特別注意確認好機柜的尺寸信息，否則尺寸不統一貨到現場后會很難處理。重新統一尺寸會面臨貨期及造價增加的問題，不統一尺寸實施后無法做到整齊美觀，非常影響參觀效果。

6  結語

任何事物都會有兩面性，冷板式液冷解決方案也不例外。從行業發展角度去看，存在的就是合理的，所有解決方案都是行業整體某個發展階段的必然產物，只是不同的用戶會選擇不同的解決方案來應對自己的需求。無論各自占比多少，目前數據中心市場確實進入到了風冷和液冷并存的時期。

由于冷板式液冷解決方案首先是基于服務器級別的解決方案，只有用戶在IT層面先選擇了液冷服務器，然后才會使用相關的液冷基礎設施的各種配套系統，因此液冷服務器的應用與發展情況決定了基礎設施層面液冷解決方案的整體應用與發展情況。

對大多數用戶而言，先在IT層面分清液冷服務器和風冷服務器的使用場景非常重要。以數據中心基礎設施的視角去看，現階段在單機柜30KW以上甚至更高功率密度的高性能計算以及對PUE有極致要求的場景下，液冷會更適合。
