摘 要

我國東部地區在數字經濟發展中普遍面臨資源緊張的問題。數據中心作為其中最重要的基礎設施，更需要從規劃和設計階段采取針對性措施，在有限的土地及建筑空間內最大化提升利用率。以某數據中心項目為例，對園區和建筑平面的集約化布局進行實證研究分析，提出在滿足工藝要求和投資受控的基礎上，適合數據中心園區在有限空間內最大化提升出柜率的措施，助力東部大數據產業園區的建設推廣。

前 言

隨著建設量的不斷擴大，數據中心的土地、電、水、材料等資源消耗量及其在社會整體消耗量中所占比例逐年攀升。在東部數據中心的建設中，短時間內單靠增加外部資源（土地、開發指標等）的代價太大，且不符合“東數西算”總體思路。所以只有通過對布局進行創新優化，提高利用率和出柜率，才是最為有效的方式。

某數據中心是國家東數西算戰略的重要節點，是滿足未來數字化轉型需求和金融政企、高科技企業數據服務需求的國際化數據中心?？傆玫孛娣e為55 863㎡（83.8畝），總建筑面積為13.75萬㎡，規劃機架數為14 554架，PUE值為1.25。該項目在設計階段，結合國家東數西算政策總體要求，面對該地區土地資源緊張的問題，在工藝要求和投資受控的基礎上，通過高指標牽引，土地資源最大化利用，集約模塊化布局等方面的多措施并舉，最終各項指標均在業界領先：超高畝產率（173架/畝）、超高建筑利用率（81%）、超高出柜率〔7.9 ㎡/架（8 kW）〕。

0 1 高指標牽引

數據中心建設經過近20年的發展，已經成為一種獨立的建筑類型，有著專屬的設計規范、企業標準、認證體系。建設思路也從剛起步階段的“一切工藝優先”發展到目前更為科學的“在滿足工藝要求的基礎上，實現靈活適配、集約高效、安全可靠等更多目標”。為此，國標與企標也出臺了很多相關標準，其中出柜率作為評價集約高效的最核心的指標也在不斷更新。在規劃和設計階段，只有將持續優化和超越指標作為總體思路進行牽引，才能有效實現超高利用率和出柜率的目標。

1.1 出柜率

出柜率是指單機架所占建筑面積，單位是㎡/架，是評價數據中心物理空間資源利用率的核心指標，相當于住宅建筑的得房率。具體計算公式為機房建筑面積（不含門衛、運維樓等公共建筑部分）/總機架數。因不同功率密度的機架所對應的設備配套物理空間不是等比例變化關系，所以標準制定中通常給出4 kW、6 kW、8 kW 3種指標，其他功率密度的機架按照插入法對應換算，或者按照單位功率密度（單kW）進行換算，以便在同一維度下進行判斷與對比。

1.2 企業標準

本項目在規劃設計階段，正值《中國聯通數據中心建設標準V2.0》實行，《中國聯通數據中心建設標準V3.0》修訂中。V2.0標準中對于出柜率的指標描述如下：“生產用房總面積按照每標準機架（4 kW）綜合建筑面積估算，單機架綜合建筑面積不宜大于8 ㎡”；V3.0標準征求意見稿中對于出柜率的指標要求為：4 kW≤7.0 ㎡/架；6 kW≤8.5 ㎡/架；8 kW≤10.0 ㎡/架。按照本項目單機柜功耗8 kW來進行統一換算，實行中的標準出柜率限值為16 ㎡/架，修訂中的出柜率限值為10 ㎡/架，從中可以看出數據中心向高效集約發展的趨勢。本項目考慮到某地區資源緊張的現狀，需要在此發展趨勢中更進一步，尋求更高的出柜率，以實現資源的最大化利用。

1.3 對標分析

除自身企業標準外，其他運營商與第三方互聯網公司也有關于出柜率的相關標準。各方的標準僅為普適性要求，具體執行指標還需要再對相鄰地域的落地實施項目進行分析。經調研，各企業標準中8 kW機架的出柜率標準均在10 ㎡/架左右。

具體數據如下：

a）某運營商數據中心1，機架數為3 000（6 kW），出柜率為7.5 ㎡/架。

b）某運營商數據中心2，機架數為13 000（8 kW），出柜率為8.2 ㎡/架。

c）某第三方公司數據中心，機架數為 5 000（6kW），出柜率為8.7 ㎡/架。

可見，東部地區近期所建數據中心出柜率都比較高。所以，本項目也需要在周邊項目指標基礎上進一步提高，持續優化。

1.4 創新指標

本項目所在地區土地資源緊張，開發指標寶貴。所以在設計中除需要提高建筑自身物理空間利用率之外，也需要最大化提升土地資源利用率。結合高指標牽引的設計思路，本項目引入業界新的評價指標— —畝產率。畝產率=園區機柜產出總數/園區用地規模，單位是“架/畝”，可在一定程度上反映出土地的開發強度和資源利用率。

理論上，對于同樣的規劃條件，容積率越高，數據中心建筑面積越大，畝產率越高；運維辦公建筑規模越大，畝產率越低；對于同樣的容積率，數據中心單體出柜率越高，畝產率越高。

1.5 高指標制定

結合企標發展趨勢、周邊同類項目調研及對比分析以及創新指標的引入，本項目在規劃設計階段按照高指標牽引的設計思路，制定出在滿足工藝要求和投資受控的基礎上，出柜率（8 kW）達到8 ㎡/架，畝產率達到170架/畝的目標。

0 2 土地資源最大化利用

本項目用地位于某地新片區，土地性質是M2工業用地，總用地面積為55 863 ㎡（83.8畝）。所在地塊為高端制造板塊，交通便利，配套成熟。因土地資源緊缺，地塊控規及其他要求也十分嚴格，具體如表1所示。

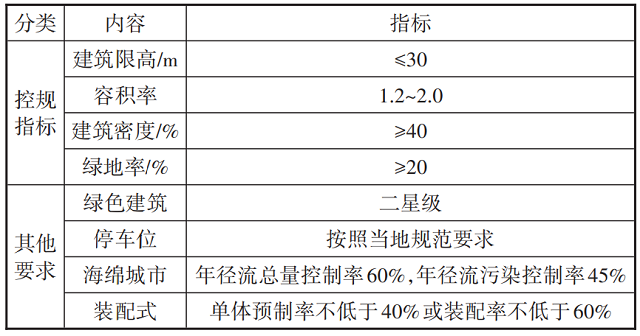

表1 地塊控規及其他要求

上述控規指標相對于一般工業用地，要求更加嚴格，其中綠地率、停車位、裝配式的要求并不利于數據中心建筑的規劃布置。在此客觀條件下，要做到土地利用率最大化，實現出柜率最大化，必須進行深入研究，采用一些創新性的技術措施。

2.1 因地制宜

本項目地塊的特點是形狀規整，近似正方形，僅東側及東南角不太規則，且整體地勢平整，無明顯高差，西側和南側臨城市道路。按照可行性研究報告的要求以及工藝對土建要求，需要建設1棟綜合樓、1棟變電站、2棟數據中心、1棟門衛以及其他相關配套建、構筑物。

結合場地特點及功能需求，總體規劃因地制宜，將綜合樓布置在西北角，相對安靜、獨立；變電站布置在西南角，電纜進線便利；2棟數據中心集中布置在地塊中部，相對安全；2棟油機平臺、蓄冷罐、地埋油罐等設備構筑物集中布置在地塊東側，可充分利用東側的不規則用地，且相對隱蔽獨立，靠近數據中心（見圖1）。

圖1 總體功能布局

2.2 控規指標極限利用

本項目受限于區域總體規劃，對建筑高度和容積率都有一定限制，對綠地率和停車位也提出了很高的要求，在此基礎上，需要對各項指標進行分析，才能在合理合規的基礎上實現極限利用。

a）容積率：控規要求1.2~2.0，按照滿容設計，地上建筑面積最高可達111 726 ㎡。

b）建筑限高（室外地坪至女兒墻）：控規要求小于等于30 m，按照極限設計，并保留施工誤差的區間，取定29.9 m，最大化增加建筑樓層。

c）綠地率：控規要求≥20%，其中集中綠地不小于5%（集中綠地是指整塊面積≥400 ㎡的綠地）。按照下限20%設計，盡量多預留用地投入生產。

d）停車位：按《建筑工程交通設計及停車庫（場）設置標準》（DG/TJ08-7-2021）的要求進行設置。機動車位配比標準為：研發辦公1個/100 ㎡，生產廠房0.3個/100 ㎡。經計算，本項目需要約400個停車位。數據中心園區是少人值守的園區，并不需要這么多車位，且會占用過多生產空間。因為此條件為強制性要求，在保證數量下限的基礎上，盡量采用小車位和地下車位，少占用寶貴的土地資源。

e）建筑密度：控規要求≥40%。雖然不設上限，但因為還有綠地率、停車位、建筑間距、運輸?shù)缆返南嚓P(guān)用地需要預留，所以理論上的最大值約為50%（綠地占20%，構筑物約占10%，停車位按照一半地上設置約占5%，道路及設備轉運場地約占15%）。

綜上所述，滿足各項要求的極限指標為：容積率為2.0；建筑高度為30 m；綠地率為20%；停車位為400輛；建筑密度為50%。

2.3 地下空間充分利用

通過對極限指標的分析，容積率對應的地上建筑面積存在上限，建筑限高的限制導致建筑層數也受限制，停車位過多導致地上土地資源更加緊張。所以要想實現上述極限指標，需要對地下空間進行合理開發和利用，減少地上資源的壓力。

數據中心建筑對于防水、防潮、防火、防塵、防靜電均有特殊要求，所以地下空間不能過多使用，僅能將對防水無特殊要求的功能房間放置在地下，比如汽車庫、水泵房、冷凍站等。結合工藝總體要求，本項目綜合樓設置2層地下室，用于放置地下車庫；變電站設置1層地下室，用于電纜布線；2棟數據中心設置局部地下室，用于放置冷凍站、水泵房、消防水池、雨水回收池等功能房間，將能放在地下的房間盡量放在地下。最終地下建筑面積為23 750 ㎡，地下開發強度為0.43。在投資受控的基礎上，最大化釋放地上空間。

0 3 建筑空間最大化利用

本項目核心生產用房為數據中心，數據中心是“為集中放置的電子信息設備提供運行環境的建筑場所”，具有工藝性強、精密設備多、設計要求復雜的特點。

按照國標和企標相關要求，數據中心功能主要分為主機房（服務器機房，又名IT機房）、支持區（電力電池室、空調機房、變配電室、柴發區等）、輔助區（備品備件室、監控室、維護值班室、客戶運維辦公等）三大部分。

提升建筑利用率的核心就是提升主機房的物理空間占比，減少支持區和輔助區的物理空間占比。為此，需要深度結合工藝架構，在此基礎上采取有效措施，從細節入手，精細化、極致化設計，才能實現利用率最大化。

3.1 樓層合理分布及豎向設計

數據中心建筑按照地下1層、地上5層進行豎向設計。地下1層以冷凍站、水泵房等為主要功能；地上1~5層均為核心標準樓層，以主機房、電力電池室、空調設備區等為主要功能。按照規范及工藝要求，建筑高度為29.9 m（室外設計地面至大屋面女兒墻），實現了極限指標。各樓層層高如下。

a）地下1層為7.2 m，其中冷凍站局部下沉0.3 m，冷凍站層高達到7.5 m，主要凈高約為6.2 m。

b）室內外高差0.9 m，滿足且高于防洪防澇要求。

c）1~5層層高為5.4 m，凈高約為4.4 m，樓層高度滿足機柜和走線架高度的凈空要求。

d）大屋面女兒墻高度為2 m，滿足遮擋屋面臨邊設備、管井、泛水收頭等要求。

3.2 超大平面

在本項目方案設計初期，總體布局為4棟數據中心。每個單體平面輪廓為常規的60 m×80 m（寬×長）的矩形平面，每層面積約為4 800 ㎡，標準機房層機架數量為640架。平面布局緊湊規整，建筑利用率約為75%。但是這種平面布局存在2個問題，一是受限于整體空間無法嘗試多種平面組合，二是滿足消防疏散和日常使用的配套房間無法減少。所以在此基礎上如要大幅提升利用率和出柜率，唯有打破常規，推陳出新。

數據中心建筑性質為工業建筑，防火分區、疏散距離相比民用建筑更大更長。設計中充分結合此特點，突破性地采用超大平面的布局方式，把樓梯間、疏散走道、消防設施、配套用房的服務半徑用到極致。

為此，本項目將4個數據中心兩兩合并，組合成超大平面輪廓，形成80 m×120 m（寬×長）的矩形平面，單層建筑面積達到了9 600 ㎡。大開間的布局可以嘗試多種設備房間組合，可以節省一條運維走道，并將消防疏散和必要配套房間服務半徑極致應用。

3.3 集約模塊化布局

數據中心生產用房主要由主機房、電力室、電池室、空調設備間組成，工藝強調電、冷、機柜的最佳匹配，即每個機房機架總功耗所對應變壓器的供電量和空調系統的制冷量能夠得到最大化利用。因此數據中心設計通常采用模塊化布局形式，按照變壓器和UPS容量推導機架總功耗、機架數量、空調設備配置，從而形成一個標準的機房模塊；模塊之間進行組合形成一個機房單元；機房單元再增加交通體和配套用房就形成了完整的建筑平面。如果單純按照正向思維，層層推導，工藝要求可以滿足，但物理空間作為推導的最后一步，往往存在局部不合理或者浪費的情況。本項目為取得物理空間的最大化利用，需要雙向推導，形成電、冷、機柜、物理空間4個要素的最佳匹配。

超大平面為雙向推導、4要素最佳匹配提供了有利條件，在模塊組合中的靈活性更強。在深化設計中采取了如下措施以實現集約化的模塊布局。

a）從整體布局出發，因超大平面疏散距離非常極限，總體布局中把對疏散要求較低的主機房布置在兩邊（設置極早期煙霧報警系統，主機房疏散距離可增加50%），把對疏散要求較高的電力電池室布置在中間。同時電力用房到兩側主機房的電纜路由也最短，工藝性能最佳。

b）進行機房模塊推導，形成一個標準模塊，按照變壓器和UPS容量配置，1個電力電池室對應2個主機房。

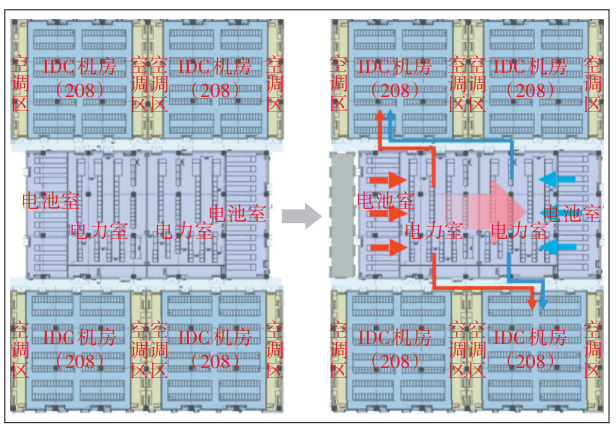

c）在模塊組合時充分考慮物理空間集約利用，對樓梯、電梯、走道、電氣間等用房進行優化，同時對模塊組合進行適當靈活調整。如圖2所示，2個標準模塊中的電力電池室整體右移，左側可擠出相對完整的空間放置配套用房；中間形成一個集中配套用房區，功能相對獨立，可通過在防火分區交界處設置門禁形成完全獨立的2個生產區；也可通過在走道位置設置門禁，將機房區與配套區隔離，更有助于運維管理和安全管理。

圖2 模塊集約優化組合示意

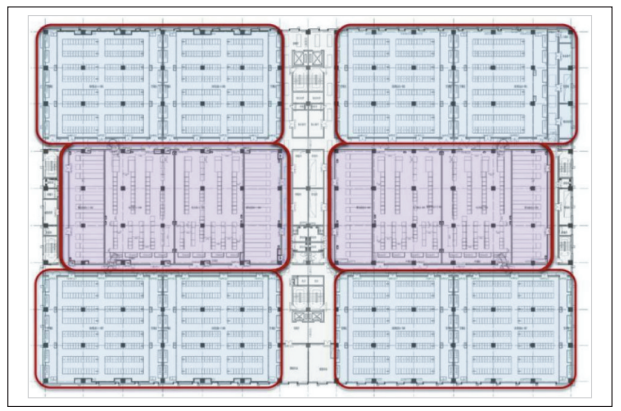

綜上，本項目數據中心標準層平面電力電池室居中，8個主機房依次布置在兩側，配套用房相對集約獨立，呈現出一個“蝶”形架構（見圖3），建筑利用率提升至81%。

圖3 蝶形平面示意

3.4 大柱網

超大平面和集約模塊化布局提升了建筑利用率，但在每個設備房間內部，還需充分考慮結構對設備影響的問題，從細節入手，做到每個房間的最大化利用。

按照理想情況，主機房房間內無柱是對設備排布的最有利條件。但按照控規要求，必須采用預制裝配式結構體系。受預制構件的搬運與安裝限制，無法采用超大柱網形成無柱空間。所以本項目采用局部大柱網形式，大部分柱跨在9~10 m，盡量減少房間內柱子數量，并結合設備間距模數，保證柱子對機架布置的影響降至最低。最終形成每個標準機房面積600㎡（包含兩側空調設備間），內部柱子不超過4根，柱子影響到的設備數量僅為8架，每個機房可布置機架數量為208架。

3.5 平面各項指標

通過以上措施，本項目建筑平面的外輪廓尺寸為：80.18 m×119.94 m，主要柱網為 9.0 m×8.1（10.60）m，標準層面積約為9 600㎡，每層為2個防火分區，每個防火分區布置4部封閉樓梯間，平面中設置2部客梯和2部3.0 t貨梯。電力機房占比為26%，主機房占比為55%，配套設備用房占比為11%，交通體占比為8%，總體建筑利用率高達81%，標準層共有4個機房模塊、8個主機房和1 604架機架。

0 4 總體優化提升成果

通過充分調研與分析，綜合以上各項優化措施，最終形成以下成果。

a）總體指標。本項目機房總建筑面積約為114 500 ㎡，總機架數為14 544架，單機架功耗為8 kW。

b）土地資源最大化利用。容積率為1.992；建筑密度為48.43%；綠地率為21.02%；建筑高度為29.9 m；地下空間開發強度為0.43，均為控規和投資限制下的極限指標。

c）建筑空間最大化利用。超大單體建筑為54581㎡；超大單層平面為9 600 ㎡；建筑利用率為81%。

d）算力資源最大供給。畝產率為173架/畝；出柜率為7.9 ㎡/架（8 kW）。

0 5 結束語

本文以某運營商某數據中心為例對東部地區數據中心如何實現超高出柜率進行了研究。以高指標牽引、土地資源最大化利用、建筑空間最大化利用為優化思路，在工藝要求和投資受控的基礎上，在有限的物理空間內最大化提升了算力供給。后續將結合技術的發展演進，繼續跟蹤研究“東數西算”政策下不同大數據產業園區的成功經驗，在此基礎上推廣建設，助力數據中心基礎設施的高效發展建設。
