隨著通信技術、計算機網絡技術的飛速發展，計算機和網絡越來越深入人們生活和工作中，同時也預示著數字化、信息化時代的來臨。由于微電子設備具有高密度、高速度、低電壓、和低功耗等特性，極易受雷擊、電磁脈沖輻射、地電位反擊、電源尖波等瞬間過電壓等直接雷擊和間接雷擊影響。若機房防雷保護措施不到位，對設備與網絡的安全運行造成嚴重威脅，造成巨大的經濟損失。

機房防雷系統主要是對服務器、終端、電話機、程控交換機、網絡設備、數據傳輸線、UPS、空調機等電子設備加裝過壓保護裝置，在設備受到過電壓侵襲時，保護裝置能快速動作將能量泄放，從而保護設備不受損壞。依據國家現行標準《建筑物防雷設計規范》（GB50057-2010）及《建筑物電子信息系統防雷技術規范》（GB50343-2012）規定，機房防雷和接地系統設計時應考慮以下兩個原則：

（1）盡快讓雷電流入大地，避免危及人身和設備安全；

（2）采用工作接地、保護接地、防雷接地合用的聯合接地系統。

機房綜合防雷系統

機房防雷采用外部防雷（防直擊雷）和內部防雷（防雷電電磁脈沖）等措施進行綜合防護。防直擊雷設施的主要構造是由接閃器（避雷針、避雷帶、避雷線、避雷網、金屬屋面等)、引下線（金屬圓條、扁條、鋼筋、金屬柱等）和接地裝置組成。

防感應雷措施是限制、阻塞雷電脈沖沿電源線或數據、信號線進入設備，從而保護建筑物內各類電器設備的安全。內部防雷主要由浪涌保護器（SPD防雷器)、屏蔽系統、等電位連接系統、共用接地系統、合理布線系統等進行綜合防護。

機房雷電防護等級

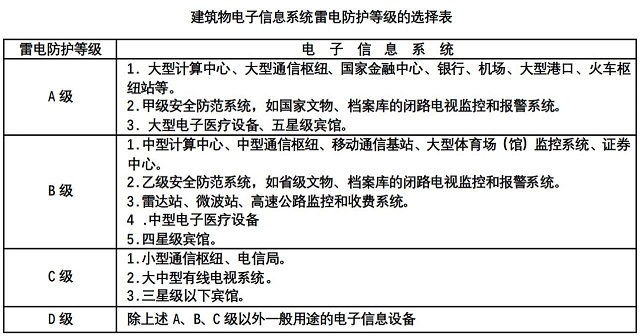

根據國家住建部發布的《建筑物電子信息系統防雷技術規范》GB50343-2012，建筑物電子信息系統雷電防護等級應該按照防雷裝置的攔截效率劃分為A、B、C、D四級，針對數據中心，我們一般更關注于A級國家級計算中心和B級中型計算中心。

機房雷電防護區劃分

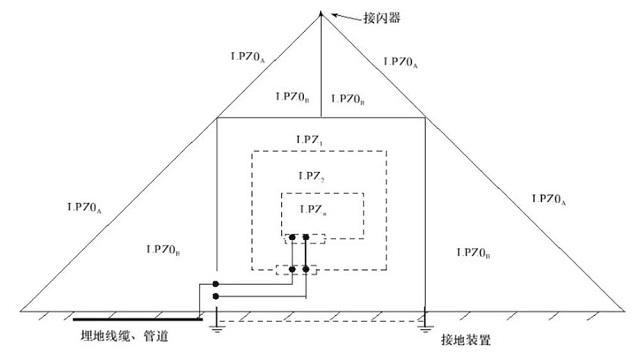

機房雷電防護區應根據需要保護和控制雷電電磁脈沖環境的建筑物，從外部到內部劃分為不同的雷電防護區（LPZ）。機房雷電防護區（LPZ）劃分為：直擊雷非防護區、直擊雷防護區、第一防護區、第二防護區、后續防護區。

丨直擊雷非防護區（LPZOA）：本區內的各類物體都可能遭到直接雷擊，因此各物體都可能導走全部電流，本區內的電磁場沒有衰減，屬完全暴露的不設防區。

丨直擊雷防護區（LPZOB）：本區內的各類物體很少遭到直接雷擊，但本區內電磁場沒有衰減。

丨第一防護區（LPZ1）：本區內的各類物體不可能遭受直接雷擊，由于建筑物的屏蔽措施，流經各類導體的雷電流比直擊雷防護區（LPZOB）進一步減小，電磁場得到了初步的衰減。

丨第二防護區（LPZ2）：進一步減小所導引的雷電流或電磁場而引入的后續防護區。

丨后續防護區（LPZn）：為進一步減少所導引的電流或電磁場而引入的后續防雷區，按照需要保護的計算機信息系統所要求的環境選擇后續防雷區的要求和條件，需要進一步減小雷電電磁脈沖，以保護敏感度水平高的設備的后續防護區。

機房防雷設計要點

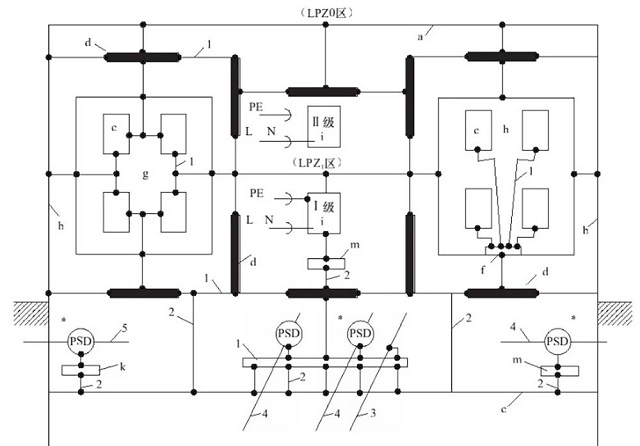

（1）電子信息系統的機房應設等電位連接網絡。電氣和電子設備的金屬外殼、機柜、機架、金屬管、槽、屏蔽線纜外層、信息設備防靜電接地、安全保護接地、浪涌保護器（SPD）接地端等均應以最短的距離與等電位連接網絡的接地端子連接。

（2）在直擊雷非防護區（LPZ0A）或直擊雷防護區（LPZ0B）與第一防護區LPZ1交界處應設置總等電位接地端子板；每層樓應設置樓層等電位接地端子板；電子信息系統設備機房應設置局部等電位接地端子板。各接地端子板應設置在便于安裝和檢查的位置，不得設置在潮濕或有腐蝕性氣體及易受機械損傷的地方。等電位接地端子板的連接點應滿足機械強度和電氣連續性的要求。

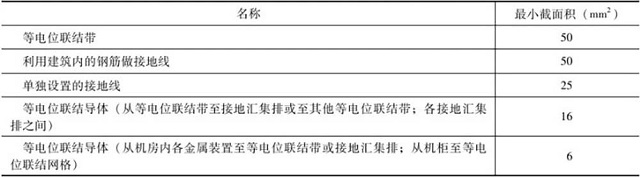

（3）接地線應從共用接地裝置引至總等電位接地端子板，通過接地干線引至樓層等電位接地端子板，由此引至設備機房的局部等電位接地端子板。局部等電位接地端子板應與預留的樓層主鋼筋接地端子連接。接地干線應采用多股銅芯導線或銅帶，其截面積不應小于16mm2。接地干線應在電氣豎井內明敷，并應與樓層主鋼筋作等電位連接。

（4）當設置人工接地體時，人工接地體應在建筑物四周散水坡外大于1m處埋設成環形接地體，并可作為總等電位連接帶使用。電子信息系統線纜主干線的金屬線槽應鋪設在電氣豎井內。

（5）電子信息系統設備采用TN交流配電系統時，配電線路和分支線路必須采用TN-S系統的接地方式。

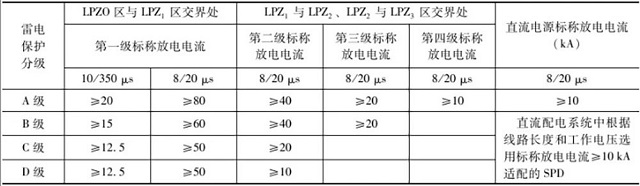

（6）在直擊雷非防護區（LPZOA）或直擊雷防護區（LPZOB）與第一防護區（LPZ1）交界處應安裝通過Ⅰ級分類試驗的開關型浪涌保護器或限壓型浪涌保護器作為第一級保護；第一防護區之后的各分區（含LPZ1區）交界處應安裝限壓型浪涌保護器。使用直流電源的信息設備，視其工作電壓要求，應安裝適配的直流電源浪涌保護器。

數據中心機房防雷和接地系統不是簡單的堆砌安裝，而是一項系統性的綜合性工程。只有科學合理地進行機房防雷規范設計，才能達到最好的防護效果，才能確保數據中心內的基礎設施設備、電子信息設備以及人員的安全。
