眾所周知，UPS是一種含有儲能裝置的不間斷電源，是能允許計算機在主電源丟失時保持運行至少一小段時間的設備。UPS包含一個電池包，當設備檢測到主電源斷電時，該電池包就會“啟動”，給部分對電源穩定性要求較高的設備提供不間斷的電源。

今天，我們主要從UPS的電路結構形式和基本特點等方面出發，介紹6種關于UPS的主要分類方式，豐富大家對UPS的認識，幫助相關人員根據UPS的分類更好的選擇適合的UPS產品。

（1）按運作方式分類

• 動態式UPS

動態式UPS由整流器、電池、直流電動機、柴（汽）油機、飛輪和發電機組構成，是UPS的早期形式，具有穩定可靠，維護技術比較簡單的優點。但設備龐大笨重，效率低、噪聲大，目前應用不多。

• 靜態式UPS

靜態式UPS采用了大功率逆變技術和強電流電子開關，實現大功率的電能轉換，更能適用于當今IT行業、自動化控制和精密儀器等的普遍應用。

（2）按工作原理分類

• 后備式UPS（off line）

逆變器并聯連接在市電與負載之間。

有市電時，市電通過開關后直接供給負載，逆變器不工作；市電通過充電器給電池充電；停電后，啟動逆變器，把電池儲存的能量通過逆變器和開關供給給負載。

• 在線式UPS（on line）

不管市電正常與否，負載所用的交流電壓都要經過逆變電路，即在線式UPS電源的逆變器始終處于工作狀態。

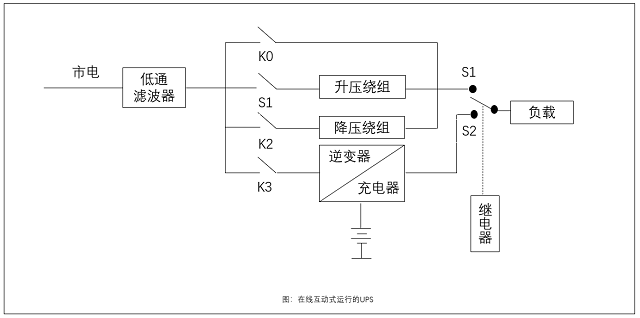

• 在線互動式UPS（line interactive）

在線互動式UPS是基于在線式UPS發展起來的一種新技術，其電池、逆變器和輸出始終處于連通狀態，逆變器與充電器合二為一。

在市電供電狀態下，逆變器反相工作，為蓄電池充電；市電異常時，轉換開關斷開，由蓄電池提供輸出。

（3）按輸出波形分類

• 正弦波輸出

正弦波的波形和電網上或者發電機發的波形是一樣的，甚至比電網上獲取的電的波形還要完美。正弦波UPS一般只在容量超過5KVA的機組，或者在線式以及部分在線互動式機組上才出現，除非后備機組容量非常大，不然很少見。

正弦波不挑負載，可作逆變器單獨使用。正弦波輸出的UPS電源適合阻性和感性負載。通常所見到的燈泡，電爐，飯鍋等屬于阻性負載，電扇，電源變壓器屬于感性負載。適用的范圍寬，價格較高。

• 方波輸出

一般數字信號存在0和1兩種狀態，形成了我們所看到的方波，因其頻率是一定的，更多的時候呈現在我們面前的是矩形波。在線互動式UPS和后備式UPS在電池放電進行逆變時是方波輸出。

采用方波系統的UPS電源不會在很大的機組上出現，通常是在幾百伏安的小容量且是后備機組的UPS里出現。

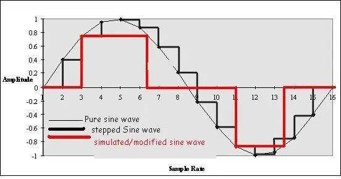

• 階梯波輸出

階梯波是方波的特殊形式，它介于方波與正弦波之間，這種波形輸出的UPS適合對電源要求不特別嚴格的負載使用。

（4）按供電體系分類

一般來說，輸入形式主要取決于對現場三相電平衡度的影響程度，輸出形式主要取決于UPS輸出線徑及功率元件的容量。

• 單進/單出

UPS單相輸入單相輸出供電體系：?jiǎn)蜗?20V輸入，單相220V輸出。

因容量比較小，單入形式的UPS不會對入戶市電的三相配平衡問題造成麻煩。主要應用在10KVA容量以下系統。

• 三進/單出

UPS三相輸入單相輸出供電體系：三相380V輸入，單相220V輸出。

主要應用在10~80KVA容量的系統，個別場所可擴大到在5~160KVA容量的系統。對于工業用戶，由于用電設備的分散性和跨專業的用電管理方式，一般傾向于使用三進單出的UPS產品。

• 三進/三出

UPS三相輸入三相輸出供電體系：三相380V輸入，三相380V輸出。

隨著負載容量的增大，在輸入三相形式的基礎上，輸出也采用三相形式，使每個單相輸出的電流不至過大。主要應用在20KVA容量以上系統。

（5）按備用時間分類

• 標準型：UPS備用時間為5~25分鐘

一般來說，標準型機內帶有電池組，在停電后可以維持較短時間的供電（一般不超過25分鐘）。

• 長效型：UPS備用時間為1~8小時

長效型機內不帶電池，但增加了充電器，用戶可以根據自身需要配接多組電池以延長供電時間，廠商在設計時會加大充電器容量或加裝并聯的充電器。

（6）按有無隔離變壓器分類

• 工頻UPS

工頻機是以傳統的模擬電路原理設計，由晶閘管(SCR)整流器、IGBT 逆變器、旁路和工頻升壓隔離變壓器組成。因其整流器和變壓器工作頻率均為工頻50Hz，顧名思義叫工頻UPS。工頻機對隔離變壓器的使用，在很大程度上提升了UPS的可靠性。

• 高頻UPS

高頻機通常由IGBT高頻整流器、電池變換器、逆變器和旁路組成。IGBT 可以通過控制加在門極的驅動來控制其開通與關斷， IGBT 整流器開關頻率通常在幾千赫到幾十千赫，甚至高達上百千赫，遠遠高于工頻機，因此稱為高頻UPS。

（7）按結構形態分類

• 塔式UPS

外形和結構與立式PC相似，但主機機箱比標準的ATX機箱要大，需要預留足夠的內部空間便于日后進行硬盤和電源的冗余擴展。

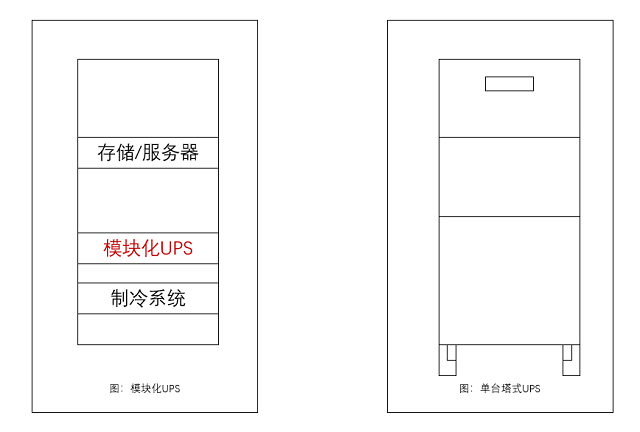

• 模塊化UPS

安裝在標準機架上，結構類似于服務器，可以安裝在19英寸標準服務器機柜內部，通過導軌固定在標準網絡機柜內。

以上這些主流的分類方法，有的反映了UPS技術發展的階段性，有的反映了技術實現的手段。另外，還有按輸出功率（微型/中型/大型），按電池位置（內置式/外置式），按應用領域（商用UPS/工業UPS）分類等。

因此，UPS的各種分類方式也在一定程度上體現了UPS的不同性能和不同的應用場合。各種UPS的出現和存在與當時的電路技術水平、半導體器件的發展水平，以及實際應用的需要等多種因素有密切的關系。

當前為IT設備和系統供電的主流產品是靜態UPS，包括后備式、在線式和在線互動式。而當代數據中心供電系統配置的主要是在線式UPS，我們將在下次分享時對在線式UPS及其拓?fù)浣Y(jié)構形式作重點介紹。
