雙電源供電和雙回路供電，對建筑單體來說，兩者看起來好像沒有什么區別，很多人一般都認為這兩者是一碼事，經?；ハ嗷鞛橐徽?，但事實上它們是有很大區別的。

今天，我們就為您梳理一下雙回路供電和雙電源供電的區別在哪里。

1.核心定義不同

根據GB50052-2009，雙電源的標準叫法是“雙重電源”。

雙電源供電是指某一個負荷的電源是由兩個電路提供的。

有兩條饋電線路，“一用一備”，這兩個電路就安全供電而言是互相獨立的。

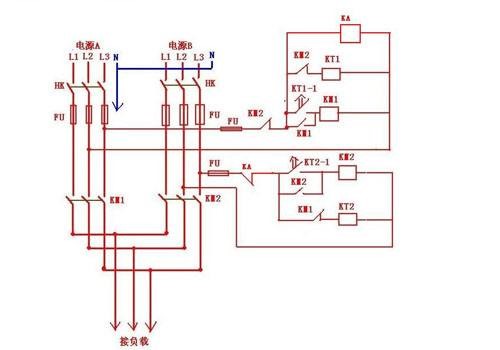

圖為雙電源供電線路示意圖

雙回路供電即一個負荷有兩個供電電源的回路。

雙回路供電的供電方式可以是雙電源雙回路供電，也可以是單電源雙回路供電。

在單電源雙回路供電時，當總供電電源或母線發生故障時整個負荷的供電電源將會中斷。

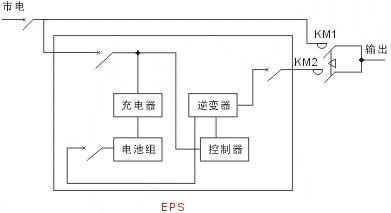

圖為采用EPS充當?shù)诙冯娫措p回路原理圖

2.工作方式不同

雙電源供電由于電源來源不同，可相互獨立工作。

即其中一個電源斷電以后第二個電源不會同時斷電，可以滿足一二級負荷的供電。

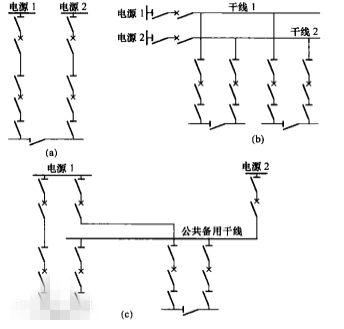

圖為雙電源供電的三種接線方式

雙回路供電的電源可能是同一電源也可能是不同電源，可獨立或合力工作。

當來自不同電源的回路中的一條線路故障后另一備用回路可立即投入運行，為設備供電。

3.線路性質不同

雙電源供電是指引自兩個性質不同的電源，饋電線路是兩條，一用一備如果指的是電源，那它就是雙電源供電。

雙回路供電是指二個變電所或一個變電所二個倉位出來的同等電壓的二條線路，這里的“一用一備”指的是饋電線路，而非電源。

4.應用領域不同

一般具備下列條件之一者，可批準雙電源供電：

（1）重要的黨、政、軍機關，國防、科研重點工程項目，由于電源中斷，將會造成嚴重后果的。

（2）重要的新聞、廣播中心、交通通訊樞紐，公共事業、醫療衛生單位，由于電源中斷，將會造成嚴重后果的。

（3）軍工單位、工廠企業由于電源中斷將會造成人身和設備事故，原料大量損失，產品大量報廢，停產停工，長期不能恢復。

（4）重要的公共場所。

（5）根據生產的特點，對供電的連續性有特殊要求的。

雙回路供電主要用于對用電要求比較高的二級負荷，如醫院、銀行等部門，常常在線路設計時做兩路回路供電，在其中一回路電源出現故障的情況下，另外一回路電源可有效保證用電的連續性和可靠性。

由此可見，雙電源供電是由兩個獨立的電源供電，而雙回路供電的電源可以為一個也可以是兩個。它們讓人易混淆之處是“當一路電源發生故障及有需求時，都可切換到另一路電源進行供電”。從供電保障要求來說，雙電源主要應用于要求更高的一級負荷。
