隨著新能源汽車越來越暢銷，很多三元鋰電池版本的車主都發現了一個問題，在炎熱的天氣，車輛還沒有啟動時，前機艙卻傳來了”呼呼”的響聲，這個聲音是如何而來的呢？答案是車輛啟動了散熱程序?yàn)?a href="http://www.yangziriver.cn/tags/136.html">動力電池進行散熱。今天這篇文章將為大家詳細介紹新能源汽車動力電池液冷技術工作原理。

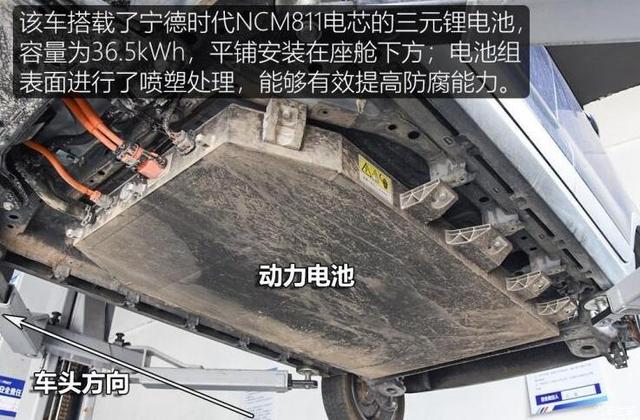

我們知道，新能源汽車的動力電池可簡單分為兩大類：分別是三元鋰電池和磷酸鐵鋰電池。相較于磷酸鐵鋰電池，三元鋰電池的優點就是能量密度更高，同等體積下動力電池容量更大，但缺點也很明顯，就是熱穩定性較差，對環境溫度比較敏感，需要較高的安全保護，這也是為什么只有三元鋰電池版本的車型才有液冷散熱系統的原因。

正如文章開頭所講，車輛是如何自動開啟了散熱程序的呢？這是因?yàn)榄h(huán)境溫度過高時，動力電池檢測到電池溫度超過35℃時，為了確保動力電池的安全性，車輛會自動啟動散熱風扇和電動水泵，為動力電池進行散熱。

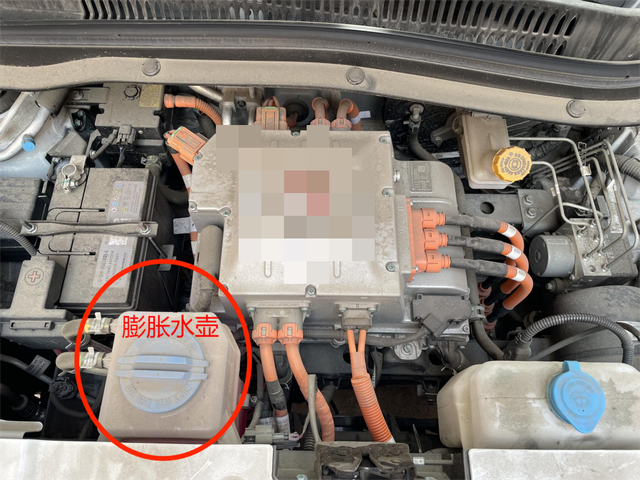

那么，動力電池又是如何進行液冷散熱的呢？當我們打開前機艙時會發現，有個裝紅色液體的膨脹水壺，這里面就是供電控、電驅系統和動力電池冷卻用的冷卻液。而電池液冷技術由膨脹水壺、冷凝器、冷卻風扇、電子水泵、三通電磁閥、電池液冷管等部件組成。當車輛需要進行冷卻時，膨脹水壺內的冷卻液通過管道進入到車輛前部的冷凝器，然后通過撞風帶走散熱器內部冷卻液溫度，使溫度進一步降低。接著冷區液進入到電子水泵，通過車輛CAN線控制水泵所需轉速，進一步控制冷卻效率。從電子水泵加壓后的冷卻液又進入到電控和電驅系統進行熱交換，由電控系統出來的冷卻液經由三通電池閥控制，可以流向動力電池包或回流到冷凝器。

當動力電池包內部溫度不需要進行冷卻時，車輛冷卻系統進行小循環冷卻，也就是上面所講的只為電控和電驅系統進行冷卻。當BMS檢測到動力電池溫度超過閾值時，三通電磁閥打開流向動力電池的水道，此時車輛進行大循環冷卻，冷卻液會流向動力電池包內部，經由圍繞電池組的冷卻水道進行熱交換，帶走多余的熱量使電池包內部達到理想的工作溫度。此時的冷卻液可以確保整個電池包內部溫度均衡，并將冷卻液通過出水口流向冷凝器進行下一步循環。

相較于一般車型采用的傳統風冷散熱系統，動力電池液冷技術優勢更加明顯，散熱效率更高，散熱均衡性也會更好。當然，因工藝要求更高，相應的制造成本也會更高。
