對于新能源汽車來說，熱管理系統起到至關重要的作用。畢竟有點“嬌氣”的電池，難免會因?yàn)闇囟冗^(guò)高或過低而對車主“大發脾氣”。就目前市面上大部分新能源汽車的熱管理系統而言，主要分為風冷、液冷和冷媒直冷三派。那么到底哪一種更好，成本和后期維修保養方面有何差異？下面我們從技術角度來詳細解讀。

電池為何需要冷卻系統

雖然電動車大部分取消了龐大的進氣格柵，無需燃油車那般巨大的發動機進氣口的散熱水箱，但電動車依舊需要一定程度的冷卻，這是因?yàn)?strong>電池放電會產生熱量；電池放電越快，它產生的熱量就越多。

電池的工作原理是電壓差，在高溫下，內部的電子會被激發，從而減小電池兩側的電壓差。由于電池只能在特定溫度范圍內工作。冷卻系統需要能夠?qū)㈦姵亟M保持在大約20-40攝氏度的溫度范圍內，同時將電池組內部的溫差保持在最低（不超過5攝氏度）。

如果內部溫差較大，會導致每個電芯的充放電速率不同，從而降低電池組性能。如果電池過熱或電池組溫度分布不均勻，可能會出現潛在的熱穩定性問題，例如容量衰減、熱失控和火災爆炸。面對危及生命的安全問題，電動汽車行業不斷創新以改進電池冷卻系統。

風冷--更原始的電池冷卻方式

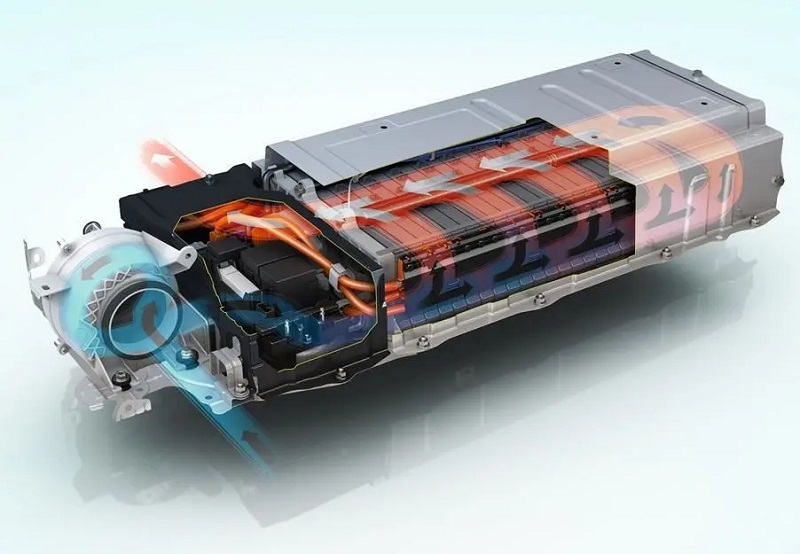

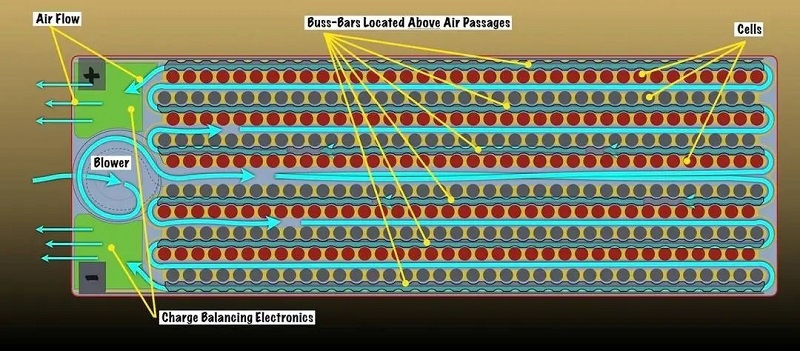

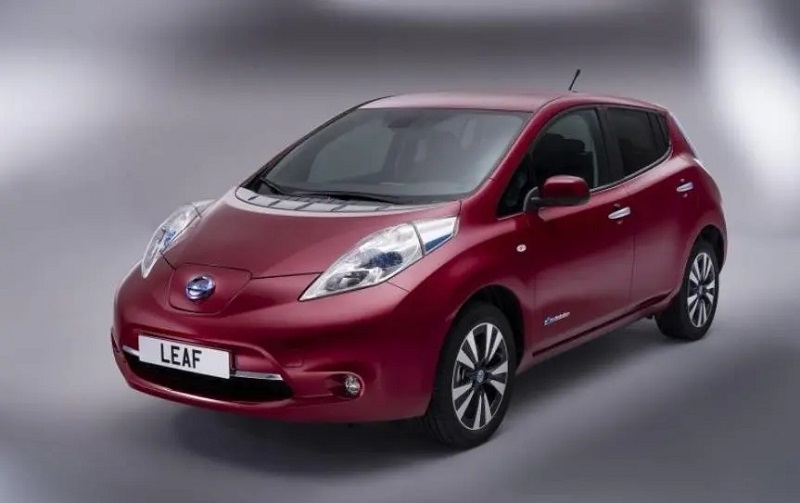

風冷結構簡單、成本低廉，宏光MINI EV等主流微型電動車，以及早期熱銷的電動車（比如日產聆風，都采用了這種電池散熱方式。風冷的原理是利用自然風或電吹風配合蒸發器對電池進行降溫。寒冷天氣對電池預加熱，電池模組中間加了電加熱膜，加熱和冷卻都比較簡單，

以空氣為介質的風冷技術的缺點也相當明顯。其散熱效果顯然不能滿足當前新能源汽車工作的散熱要求。而且風冷受外界空氣溫度的影響很大，特別是在過熱或過冷的天氣條件下，傳熱效率急劇下降。

液冷-優缺點鮮明的復雜冷卻方式

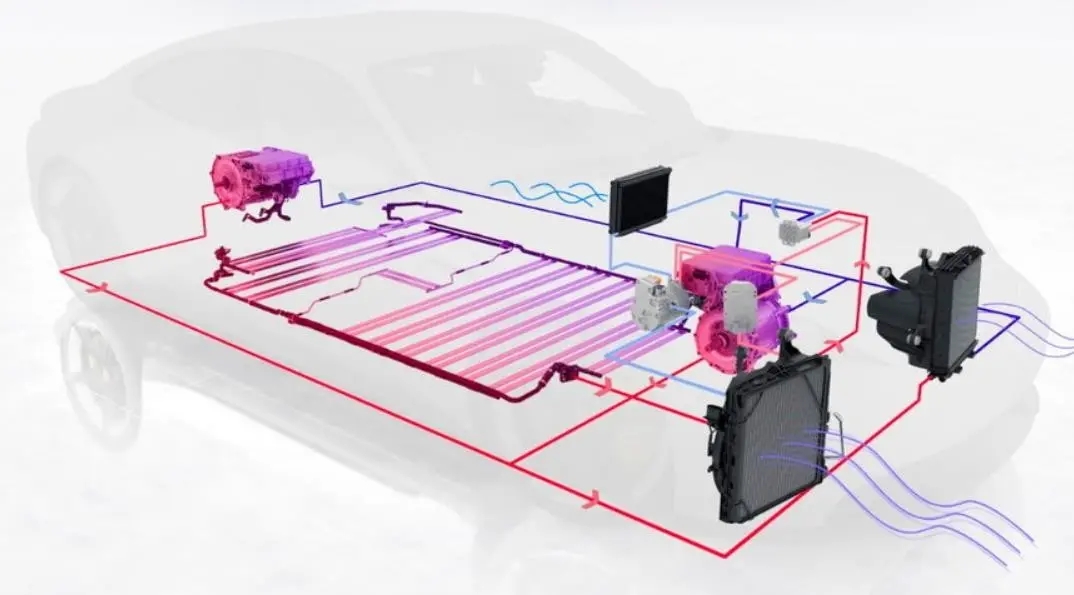

相比之下，液冷技術對于電池的熱管理更為從容。目前，部分車企配備了液冷電池系統，冷卻液通過電池內部管路，帶走電池工作時產生的熱量，這與水箱水冷燃油車一樣，但在低溫條件下，系統還會對電池組進行加熱。

與空氣相比，以冷卻劑為介質的系統具有數十倍的比熱容和更高的傳熱系數，帶來更好的冷卻效果。溫度和溫差明顯降低后，電池組在工作效率、穩定性和耐用性上得到顯著提升。當然，液體冷卻系統的成本也會更高。

液冷電池缺點就是結構比較復雜，增加了電池組的重量，讓電動車的重量普遍超過2噸，就像時刻滿載的汽車，影響性能，另一方面增加了電池組的體積，侵占車艙空間，相當于降低能量密度。

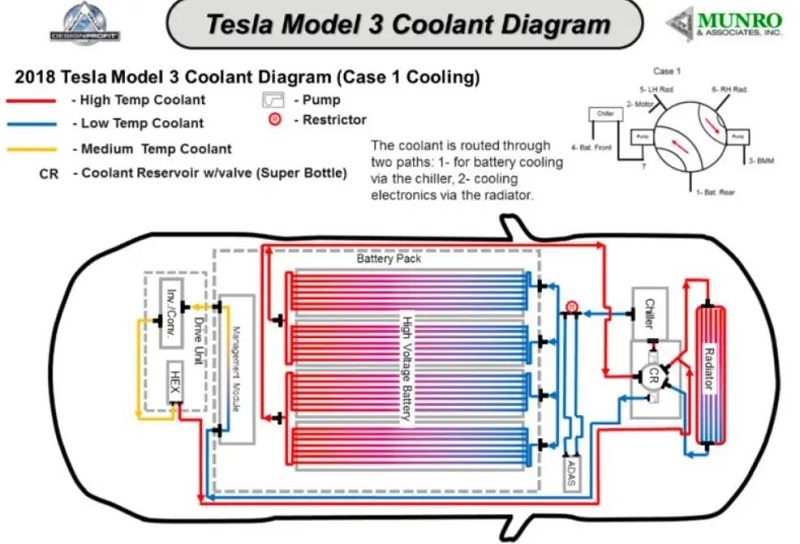

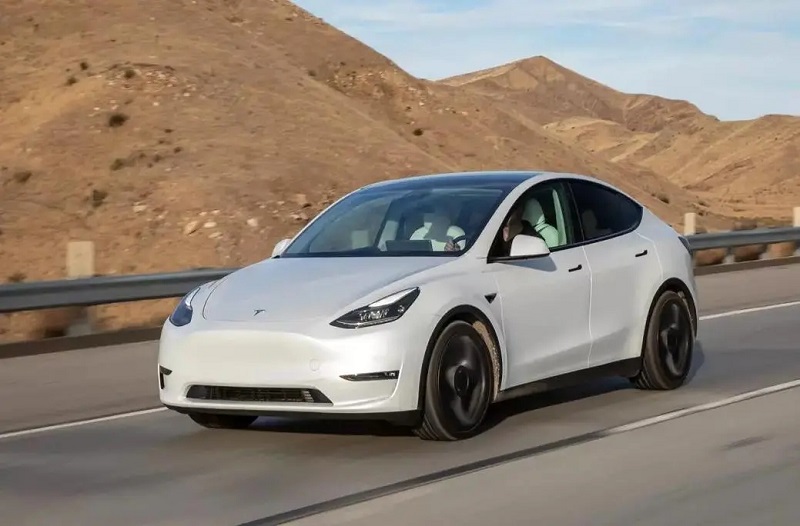

以特斯拉為代表的BMS冷卻管理：每個電池單元都對著冷卻液管，管道像蛇一樣纏繞在電池周圍以提供更多的熱量傳遞區域，高溫低溫均可以控制，如今大多數高端國產新能源車就是采用這種設計。

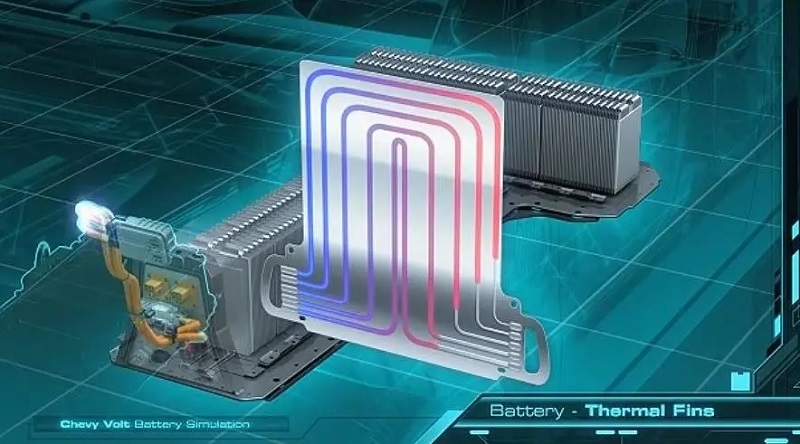

以雪佛蘭Bolt為代表的散熱片液冷：散熱片增加表面積以增加傳熱速率。熱量通過傳導從電池組傳遞到鰭片，通過液體和空氣帶走熱量，散熱片非常薄，厚度僅為 1 毫米。而當電池太冷時，加熱線圈會加熱整個系統。

冷媒直冷--快速冷卻的居中方案

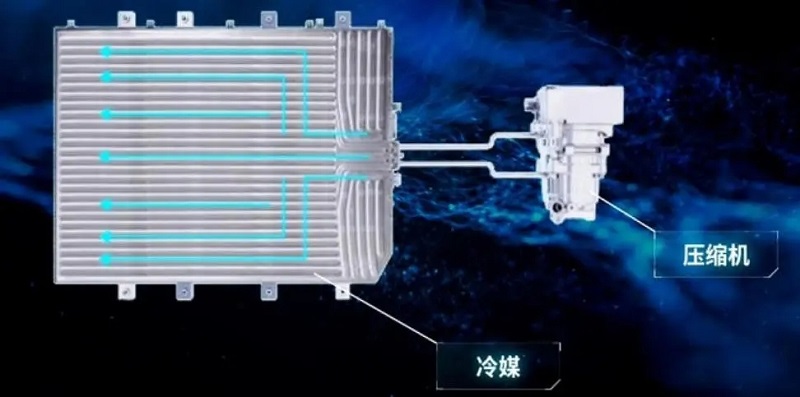

冷媒直冷方式是充分利用整車空調系統中的制冷劑，將其引入電池內部蒸發器中以達到冷卻目的。冷媒直冷系統主要由以下部分組成：電動壓縮機，雙蒸發器，冷凝器，雙膨脹閥，管道，儲液干燥器。

這種冷媒板設計更簡單，但優勢是可拆卸性，冷卻系統可以輕松更換甚至維修。比特斯拉的整體纏繞式更容易拆卸，后期維修成本低。比如比亞迪DM-i，寶馬i3，Jeep插混車等均采用這種設計。缺點是無法直接加熱，需要一套新的加熱系統。

總結：風冷是成本最低的設計，缺點較大，液冷考慮到冷卻管的布置和熱控制系統，成本最高，兩者差距在1000-數萬之間，像保時捷Misson R賽用液冷系統成本高達數萬，而冷媒直冷介于兩者之間，后期維修更換成本低，是一種居中方案。你的電動車采用哪種冷卻方式？歡迎討論。
