這些液冷專有名詞，你知道幾個？
1.液冷技術 liquid cooling Technology
采用冷卻液帶走發熱器件熱量的數據中心冷卻技術，適用于需提高計算能力、能源效率、部署密度等應用場景。
液冷技術分為接觸式和非接觸式液冷兩種。接觸式液冷是指將冷卻液與發熱器件直接接觸的一種液冷形式，包括浸沒式和噴淋式液冷等具體方案。非接觸式液冷是指冷卻液與發熱器件不直接接觸的一種液冷形式，包括冷板式等具體方案。
2. 浸沒式液冷（ILC） Immersion liquid cooling
以冷卻液作為導熱介質，將發熱電子元器件完全浸沒在冷卻液之中，發熱器件與冷卻液直接接觸并進行熱交換的液冷散熱形式。
按照熱交換過程中冷卻液是否存在相態變化，可分為單相液冷和相變液冷兩類。
單相液冷 single-phase liquid cooling
作為傳熱介質的液體在熱量傳遞過程中僅發生溫度變化，而不存在相態轉變，過程中完全依靠物質的顯熱變化傳遞熱量。
相變液冷 phase-change liquid cooling
作為傳熱介質的液體在熱量傳遞過程中發生相態轉變，依靠物質的潛熱變化傳遞熱量。
3.冷卻液 coolant
用于電子信息設備元件的液態冷卻工作介質。
冷卻液必須是導熱能力強但不導電（或具有足夠低導電性）的介電液體，這樣的介電液體通常不溶（或難溶）于水及其它離子性介質，可最大限度保障其絕緣性不被輕易破壞。同時，其本身在氣味、毒性、降解難易、可維護性等方面特性對環境和操作人員應盡可能友好?；谝陨峡紤]，目前在浸沒式液冷領域應用討論最廣泛的冷卻液主要為碳?xì)浼坝袡C(jī)硅化合物類和碳氟化合物類。
4.一次側冷卻環路primary liquid cooling loop
一次側冷卻環路靠近電子設備一側，驅動冷卻液及時將電子設備熱量帶走的冷卻系統。
注：一次側冷卻環路是指冷卻液部分，一般指 CDU、液冷機柜及其連接管路和控制系統。
5.二次側冷卻環路secondary liquid cooling loop
通過液體分配單元，將冷卻液帶出的液冷服務器電子器件產生的熱量交換至室外空氣環境（風冷工況）或冷卻水（水冷工況）中。
注：二次側冷卻環路是指冷源部分。
6.噴淋式液冷 sqray liquid cooling
面向芯片級期間精準噴淋、直接接觸式，通過重力或系統壓力直接將冷卻液噴灑至發熱IT器件或與之連接的導熱元件上的液冷形式。在熱交換的工作過程中，IT設備內冷卻液的自由液面低于被冷卻的發熱器件或與之連接的固體導熱材料，系統通過IT設備外部的換熱單元對冷卻液換熱并循環使用。
7.冷板式液冷 cold plate liquid cooling
通過冷板（通常為銅鋁等導熱金屬構成的封閉腔體）將發熱器件的熱量間接傳遞給封閉在循環管路中的冷卻液體，通過冷卻液體將熱量帶走的一種實現形式。
冷板 Cold Plate
由基板和封閉液體蓋板形成的封閉腔體，內設流體通道，冷卻工質經過該腔體內的通道將通道內的熱量帶走。
8.液冷機柜 Tank
Tank是用于安裝服務器/交換機的浸沒式箱體，通過tank內的冷卻介質直接對交換機進行散熱。
9.冷量分配單元(CDU) Coolant Distribution Unit
主要由循環泵、變頻器、過濾器、換熱器、電控單元、監控傳感單元、連接管路與閥門等組成的裝置，將設備的熱量通過CDU內置的熱交換器傳導至二次冷卻環路水循環系統，是液冷方案的核心，負責冷源的利用，與熱源的散熱調配，作為一次側和二次側的連接橋梁。可按需配置，最大限度的節省散熱功耗。
10.自然冷卻單元 Free Cooling Unit
通過自然冷卻的方式向外界環境釋放熱量，常采用冷卻塔、空冷器等設備實現。
11.工質分配單元 Manifold
位于機柜內的非水工質分流單元，介于 CDU與冷板之間的裝置，其功能是向各層單板均勻分配非水冷卻工質，帶走電子信息設備高熱流密度元件發熱量。
12.液冷快速接頭 Liquid Quick Connector
一種包含公頭和母頭、且公頭和母頭都帶流體截?cái)喙δ艿目焖俨灏谓宇^。當公頭和母頭連接時，流體接通，為單板上的冷板供液；當公頭和母頭斷開時，單板供液中斷，同時流體不會泄漏到系統或者單板外。該接頭為流體單板支路與Manifold提供了可靠連接，同時也能夠支持單板在線插拔維護。
13.給排水系統 water supply and drainage system
提供冷卻塔、加濕器、除濕機及管路系統的給水、排水的裝置及系統。
14.供排液系統 coolant supply and discharge system
用于液冷機柜快速補充或排出冷卻液的裝置及管路。
注：一般由儲液罐、冷卻液泵、閥門及連接管路組成。
15.互聯網數據中心(IDC) Internet Data Center
指一種擁有完善的設備（包括高速互聯網接入帶寬、高性能局域網絡、安全可靠的機房環境等）、專業化的管理、完善的應用服務平臺。
綠色數據中心 green data center
全生存期內，在確保信息系統及其支撐設備安全、穩定、可靠運行的條件下，機房中的IT系統、制冷、照明和電氣等能取得最大化的能源效率和最小化的環境影響的數據中心。
液冷服務器 Liquid Cooling Server
浸沒于冷卻液中，通過冷熱交換帶走產生熱量的一種服務器。 從服務器物理形態上區分有：冷板式液冷服務器、浸沒式液冷服務器。
16.邊緣計算 edge Computing
指在靠近物或數據源頭的網絡邊緣側，融合網絡、計算、存儲、應用核心能力的開放平臺，就近提供邊緣智能服務，滿足行業數字化在敏捷連接、實時業務、數據優化、應用智能、安全與隱私保護等方面的關鍵需求。邊緣計算處于物理實體和工業連接之間，或處于物理實體的頂端。而云端計算，仍然可以訪問邊緣計算的歷史數據。
17.電能利用效率(PUE) Power Usage Effectiveness
是國內外數據中心普遍接受和采用的一種衡量數據中心基礎設施能效的綜合指標，其計算公式為：PUE = PTotal / PIT。其中，PTotal為數據中心總耗電，PIT為數據中心中IT設備耗電。PUE的實際含義，指的是計算在提供給數據中心的總電能中，有多少電能是真正應用到IT設備上。
PUE值的取值范圍為1.0到無窮大，數據中心機房的PUE值越大，則表示制冷和供電等數據中心配套基礎設施所消耗的電能越大。
18.水資源利用效率（WUE） Water Usage Effectiveness
表征數據中心水利用效率的參數，其數值為數據中心內所有用水設備消耗的總水量與 所有電子信息設備消耗的總電能之比。
它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，不致因停電而影響工作或丟失數據。
在計算機系統和網絡應用中，主要起到兩個作用：一是應急使用，防止突然斷電而影響正常工作，給計算機造成損害；二是消除市電上的電涌、瞬間高電壓、瞬間低電壓、電線噪聲和頻率偏移等“電源污染”，改善電源質量，為計算機系統提供高質量的電源。
20.云計算 cloud computing
是一種運算資源服務模式，能夠讓用戶通過網絡方便地按照需要使用資源池提供的可配置運算資源，該資源可以快速部署與發布。
21.集裝箱 container
指能裝載包裝或無包裝貨進行運輸，并便于用機械設備進行裝卸搬運的一種成組工具。
22.冗余 redundancy
重復配置系統的一些或全部部件,當系統發生故障時,冗余配置的部件介入并承擔故障部件的工作, 由此延長系統的平均故障間隔時間。
23.物聯網（IoT） Internet of Things
通過射頻識別、紅外感應器、全球定位系統、激光掃描器等信息傳感設備，按約定的協議，把任何物品與互聯網相連接，進行信息交換和通信，以實現對物品的智能化識別、定位、跟蹤、監控和管理的一種網絡。
24.一體式（AIO）All In One
設備或產品的分系統，集成組裝到一個模塊中。
高性能計算是指將多個計算節點組織起來，通過網絡連接在一起，進行協同工作， 組成一臺性能更強大的計算機，通常指具有極快運算速度、極大存儲容量、極高通信帶 寬的一類計算機。 高性能計算能夠讓整個計算機集群為同一個任務工作，以更快的速度 來解決一個復雜問題。一臺高性能計算上往往執行一個任務（或者有限的幾個任務）。全部的計算機資源都被傾注到同一個任務中。為了解決同一個問題，集群的不同計算機之間要有非常好的溝通能力。

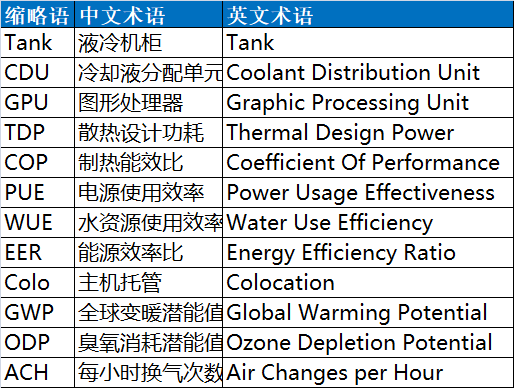

附：主要液冷名詞縮略語對照表
