隨著數據中心行業的發展，客戶對數據中心全生命周期成本越來越關注，對精密空調的節能需求與意識越來越強。同時各地PUE新政的推出，更是把數據中心節能推向了必然之地。那么作為能耗大戶的精密空調而言，節能技術的發展顯得尤為重要。行業的發展，客戶的訴求，出現了全時自然冷解決方案。

1、數據中心自然冷卻的定義

數據中心行業自然冷（Free-Cooling），是指利用室外的低溫冷源，達到降低能耗，實現數據中心冷卻散熱的技術方法。

2、什么是數據中心自然冷

首先，自然冷的目的，是以較小的能源消耗為代價，實現數據中心內部的散熱，因此其目標就是降低數據中心能耗。

其次，自然冷的表現形式，利用室外自然低溫冷源（低溫的空氣、海水、湖水、外太空的真空低溫等）實現降低數據中心空調系統能耗。

再者，自然冷的意義，自然冷方式必須降低數據中心空調系統能耗，才具有實際意義。

從目的、形式、意義三個角度出發，能夠真正實現利用外部自然低溫冷源降低數據中心空調系統能耗的方法，不管其采用何種方式、方法和形式，都是數據中心自然冷技術。

3、數據中心自然冷卻技術要素

• A、相同參數制冷量不變

• B、能耗降低

• C、溫度波動不超出設計范圍

4、數據中心自然冷卻技術介紹

自然冷具有巨大的經濟價值。數據中心行業致力于這方向的探索，多年來已經有了不同方案。較為成熟的自然冷利用方案有以下前四種，第五種是今年來的新趨勢。

4.1、冷凍水自然冷

冷凍水自然冷系統是冷凍水系統通過增加換熱器，在室外溫度較低時關?；虿糠株P(guān)停壓縮機，利用冷卻塔制取低溫冷水的系統，是傳統的自然冷方案。

方案優點：

• a.系統集成度高，集中控制；

• b.不受高差管長影響；

• c.持續制冷配電成本較低；

方案缺點：

• a.防凍問題，系統需要增加乙二醇或者電伴熱；

• b.受限于空氣飽和濕度，濕度較大效果就比較差；

• c.耗水量較大，缺水地區系統安全穩定性受影響；

• d.需要專業維護團隊，運維成本較高，運能能力影響節能性；

• e.冷水主機房占地較大，蓄冷罐占地較大；

• f.初投資大，分期建設、擴容較困難；

4. 2、氟泵智能雙循環自然冷

氟泵智能雙循環自然冷系統，普通風冷系統通過增加氟泵，在低溫時代替壓縮機制冷的系統。

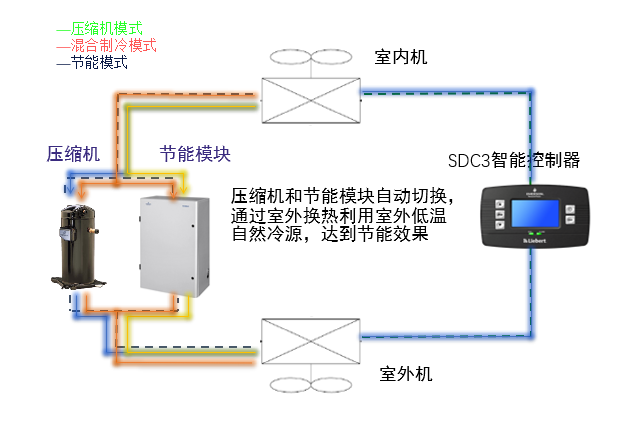

圖1  氟泵智能雙循環原理圖

方案優點：

• a.系統具有三種運行模式，壓縮機運行模式、純氟泵自然冷模式、壓泵混合模式。自然冷時間長；

• b.單點故障率低；

• c.分期建設容易；

• d.初投資較低；

• e.維護簡單；

方案缺點：

• a.受高差管長影響；

• b.南方地區節能率較低；

4.3、直接新風冷卻自然冷

直接新風冷卻也就是全新風系統，直接利用新風給機房冷卻的方式。

方案優點：

• a.能耗低，節能率高；

• b.不加表冷器，初投資低；

• c.滿灌式送風，氣流組織較優；

方案缺點：

• a.除硫、防沙等運維成本很高；

• b.可靠性低；

• c.受地域、氣候影響大，大部分地區不能采用本方案；

• d.需要前期建筑配合較大，后期改造擴容困難；

• e.占地面積較大；

4.4、間接蒸發冷卻自然冷

間接蒸發冷卻自然冷系統是指通過非直接接觸式換熱器將直接蒸發冷卻得到的濕空氣(二次空氣)的冷量傳遞給待處理空氣(一次空氣)實現空氣等濕降溫的一種解決方案。

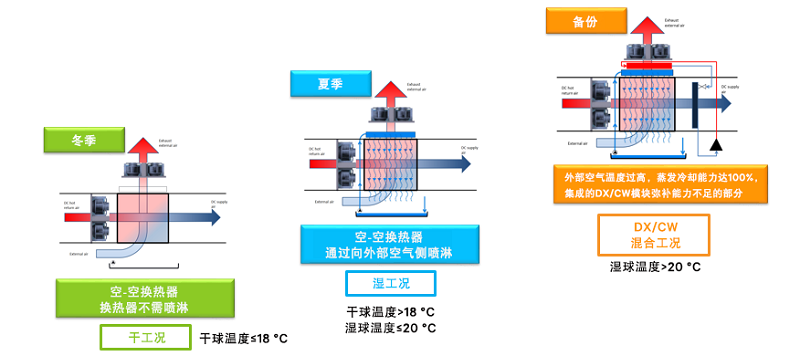

圖2  間接蒸發冷卻三種工況

方案優點：

• a.具有干工況換熱、噴淋蒸發換熱、壓縮機運行三種模式，自然冷時間較長，可靠性高；

• b.節能性較好；

• c.初投資較低；

• d.單機容量較大；

• e.運營成本較低；

方案缺點：

• a.南方地區，相對濕度較大的區域節能性很低；

• b.需要前期建筑配合較大，后期改造擴容困難；

• c.空間要求較大，占地面積較大；

• d.受地域、氣候影響大；

4.5、全變頻風冷自然冷

全變頻風冷自然冷系統就是除了壓縮機變頻之外，系統其它核心部件如室內風機、室外風機、電子膨脹閥等全部采用變頻技術的方案。

方案優點：

• a . 全變頻，可以始終讓壓縮機工作在正常壓力區間，從而在節能的同時，大大提高了系統可靠性；

• b. 全變頻技術，解決了數據機房負載上架率的不均勻性問題，部分負載時能效很高，實現全年綜合能效高；

• c.全風冷系統，無復雜工程和大量工程材料，初投資低；

• d. 運營成本低、維護量小

• e.室內外占地面積??；

• f.適合分期建設，分期投入項目；

• g.工期短，交付快；

• h . 全變頻自然冷技術，大幅增加節能效果，成就最佳TCO的目標；

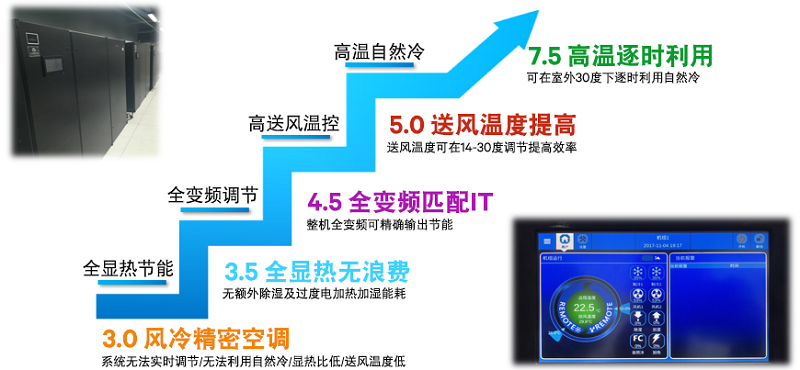

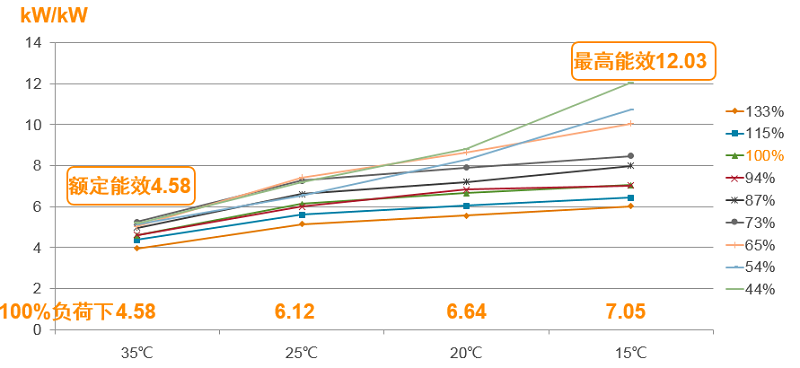

圖3  全變頻風冷自然冷系統高能效

方案缺點：

• a.受高差管長影響；

• b.持續制冷成本稍大；

• c. 管道豎井需分散

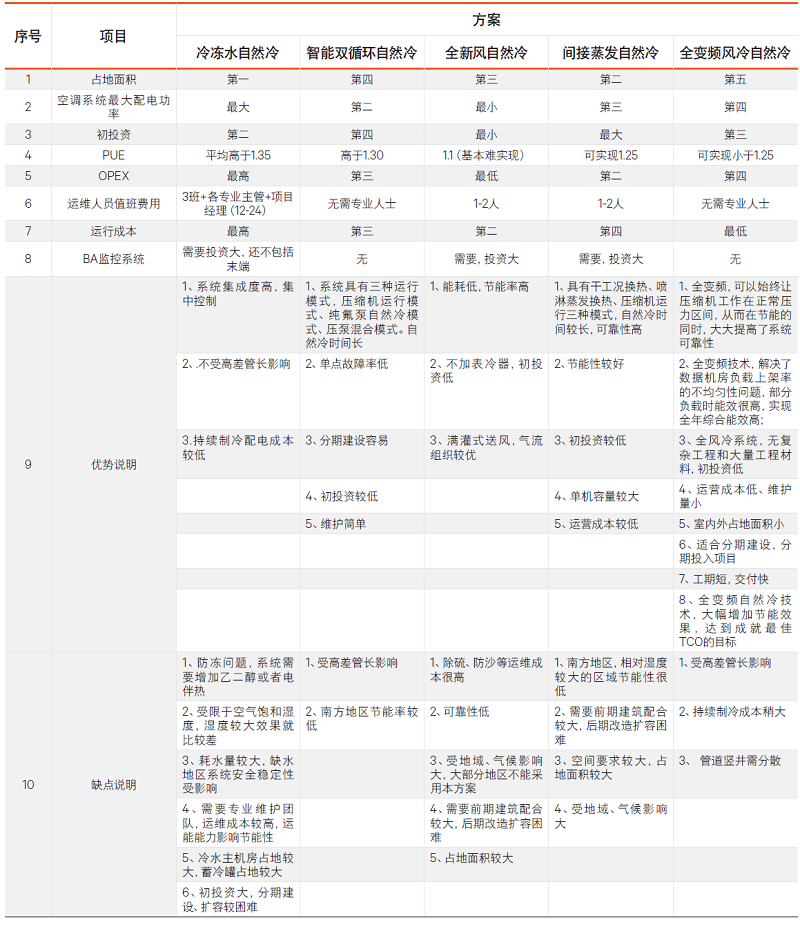

表1 各自然冷卻方案比較

5、自然冷卻技術發展方向

數據中心自然冷方案是當下數據中心行業發展，客戶訴求的產物。自然冷技術隨著時代的發展也不斷改善與調整，但宗旨始終是盡量延長自然冷時間，來提高系統能效。全時自然冷（Natural cooling 24/ 7）是行業的呼聲，也是技術發展的必然方向。

5.1、全時自然冷定義

全時自然冷就是每個時刻都在利用自然冷。全時自然冷技術是融合變頻壓縮機風控技術、送風控制技術、蒸發壓力控制技術、熱備群控分配負載技術、遠程溫度控制技術、氟泵變流控制技術、霧化蒸發噴淋技術等多項技術，且通過智能控制實時利用室外溫度變化和室內負載變化來降低能耗的制冷技術。

5. 2、全時自然冷三大技術

A.高溫自然冷

傳統的自然冷方案中，不管是冷凍水自然冷、氟泵智能雙循環自然冷、還是直接新風冷卻自然冷，都存在一個切換溫度點，而理論上，這個溫度點越高，自然冷可利用的時間也就越長。以中國三大緯度典型城市，同時也是數據中心最熱點三大城市北京、上海、廣州氣象參數為例。

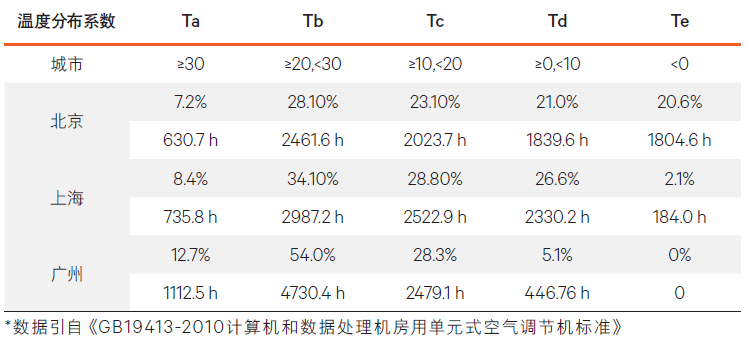

表2 全國主要城市氣象參數

從上表中可以發現，自然冷切換工作溫度點越高，自然冷時間越長。如果提高到30度為切換點，北上廣所跨越的緯度區，接近90%的時間都可以利用自然冷源。因此，高溫自然冷技術顯得尤為重要。

數據中心服務器耐受溫度在提高，精密空調行業技術在發展，高溫自然冷已經變成可能。風冷系統壓縮機頻率可在2- 80Hz之間自由工作，壓縮機轉速也可以在0 -7200rpm之間自由調節，電子膨脹閥開度從0 -100%，室外機轉速也可以在0 -100%之間精確調節，從而使得制冷系統壓力可以根據需要實時調整。機組可采用回風、送風、壓差控制等多種控制邏輯，送風溫度可在12-30℃之間調節，熱通道溫度可在22-45 ℃調節，因此，當室外溫度低于室內溫度時，即可開啟自然冷，達到全時利用“自然冷”的效果。

B.無死區精確調節

系統不受制于地理位置、溫度、濕度、大氣壓力、風向等條件，也不受制于室外空氣質量，風沙、一氧化碳、二氧化硫等對服務器芯片元器件會產生腐蝕。

同時系統宜采用渦旋式壓縮機，單個壓縮機僅有45-60 kW，最小轉速在33%下，因此單臺機組的制冷量可在15 -120 kW之間自由調節，多臺機組聯動工作時，冷量的組合范圍更可擴大到15-N×120 kW的范圍，之間無模式的切換，僅需調節壓縮機轉速即可。系統調節的顆粒度極小，調節曲線平滑，無死區，真正實現無死區精確調節。

圖4  適應不同負載 不同室外溫度

C. 全自動調節

隨著對成本降低和提高運營效率的要求，未來的數據中心，必然會越來越智能化、自動化。目前DC IM解決方案正成為數據中心炙手可熱的關注點。智慧的管控方案，離不開智能的基礎設施，只有基礎設備全部實現遠程可控，智能化系統才有用武之地。因此，空調系統的全自動化也是節能的必然方向。

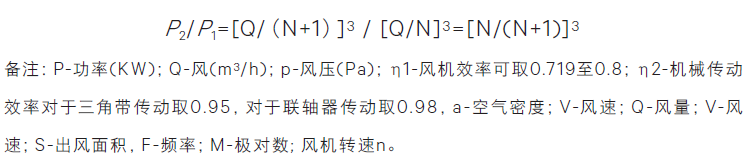

系統需有高級的熱備群控自動均分負載的功能。根據變頻節能的原理，當N+1臺機組共同工作制冷時，每臺機組分配的冷量將從1/N變?yōu)?/(N+1)，功率變化公式：

可得采用熱備智能群控技術之后,采用不同N+1數量機組時可得到的節能比例如下表所示。

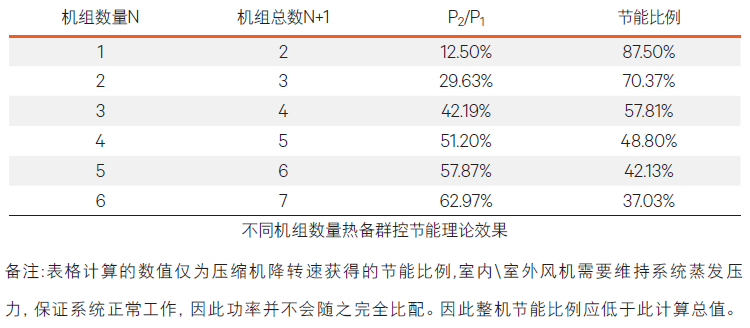

表3 不同機組數量熱備群控節能理論效果

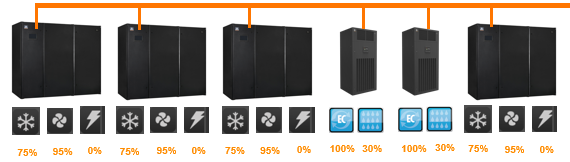

圖5  熱備群控負載分配效果圖

6、全時自然冷實現價值

隨著智慧化數據中心的發展，全時自然冷技術將會獲得更大的應用，尤其在傳統自然應用困難的南方區域，也可以實現低PUE。全變頻風冷自然冷的基礎上升級為全變頻風冷全時自然冷已經在行業內掀起了熱潮。

根據數據中心能耗與機架數預測，以普通風冷、冷凍水自然冷、全變頻風冷全時自然冷綜合分析：

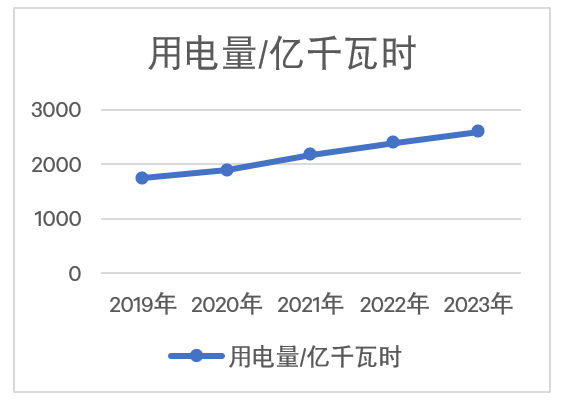

圖6  數據中心能耗預測

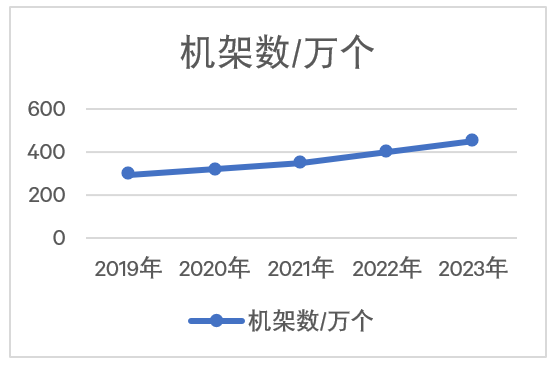

圖7  數據中心機架數預測

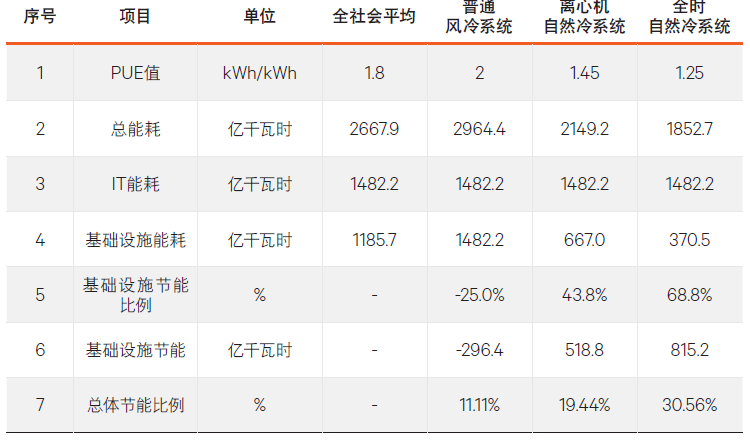

表4 三種系統綜合分析表

新建及改造數據中心均采用全時自然冷技術全國每年可實現數據中心基礎設施節能815 . 2億千瓦時，比目前全國平均水平實現節能68 . 8%。實現數據中心行業整體30. 56%節能，比傳統離心機自然冷方案節能收益率高57%。

7、結論

隨著數據中心行業的發展，客戶對數據中心全生命周期成本越來越關注、對精密空調的節能需求與意識越來越強，同時各地PUE新政的推出。冷凍水自然冷、全新風自然冷等傳統的自然冷系統已經滿足不了市場的訴求。全時自然冷（Natural cooling 24/ 7）已成為數據中心熱管理解決方案的目標，也是行業發展的必然趨勢。它將逐步替代傳統的自然冷方案，成為行業的主流。
