熱管是一種新型的高效傳熱器件。具有導熱性能高、結構簡單、工作可靠、溫度均勻與等溫性等特點?？蓮V泛用于電子設備、高密度組裝器件、高功率密度元器件的傳熱和熱控制等。

一、熱管工作原理

圖1所示是一種典型的熱管原理圖，它是一個被抽成真空的容器（圓形管子或其他形狀）。熱管一般劃分為三部分：即蒸發段、絕熱段和冷凝段。在容器的內壁上設有與內壁形狀相一致的毛細管心，液相工質充滿整個管心。當工質在蒸發段受熱后開始蒸發，蒸汽帶著汽化潛熱被輸送到另一端冷凝，并放出汽化潛熱，然后靠毛細泵力的作用使冷凝液返回到蒸發段完成一個循環。利用這種方法，把熱能高效率地從一端傳至另一端。

圖1

熱管的工作原理：在熱管未工作前，工質的液面與管心平齊。當發熱元件與蒸發段接觸后，便將熱量傳給管壁、管心和工質；工質受熱后吸收汽化潛熱變?yōu)檎羝?，蒸發段的蒸汽壓力高于冷凝段，因此兩端形成壓力差，該壓差驅動蒸汽從蒸發段到冷凝段。蒸汽在冷凝段冷凝時放出汽化潛熱，通過管心、管壁傳到熱管的散熱器。由于蒸發的原因，在蒸發段的工質液面進入管心的毛細孔內形成彎月面，在這里形成毛細泵力，將冷凝液抽回到蒸發段，完成一個工作循環。只要工質的流動不中斷和保證足夠的毛細泵力，熱管可長期地工作。

二、熱管的特性與分類

1 熱管的特性

由于熱管是高效的傳熱器件，它具有以下一些特性。

（1）傳熱能力強由于熱管的傳熱主要依靠工作液（含液態金屬）的相變吸收和釋放大量的汽化潛熱和高速蒸汽流動的傳熱。而用于熱管的多數工作液體（或液體金屬）的汽化潛熱都很大，故不需要很多的蒸汽量就能帶走大量的熱量。

（2）等溫性好熱管表面溫度分布取決于蒸汽的溫度分布、相變時的溫差以及管壁與毛細心溫差等。蒸汽處于飽和狀態時，蒸汽流動和相變時的溫差很小，而管壁和毛細心均較薄，因此，熱管的表面溫度梯度很小，當熱流密度很低時，可達到很高的等溫表面。熱管的當量導熱系數越大，其等溫性就越好。其當量導熱系數可以是相同材料的幾十倍，甚至幾百倍。

（3）具有熱流密度可變換的能力由于熱管中蒸發和冷凝的空間是分開的，因此可以實現熱流密度的變換，在蒸發段可用高熱流密度輸入，而在冷凝段可以用低熱流密度輸出，反之也可以。這種變換比例可以在較大的范圍內進行控制。

（4）具有恒溫特性當熱管內充以一定比例的惰性氣體時，可以通過改變冷凝段的散熱面積來適應傳熱量的變化，達到使蒸發段熱源溫度恒定在某一特定溫度的恒溫目的。

（5）具有熱二極管和熱開關的特性

2 熱管的分類

1）根據熱管的工作溫度范圍分類

（1）深冷熱管工作溫度范圍為－170～－70℃的熱管稱為深冷熱管，其工作介質（工作液）可采用純化學元素物質（如氦、氬、氮、氧等）或化合物（如氟利昂、乙烷等）。

（2）低溫?zé)峁芄ぷ鳒囟确秶鸀椋?0～270℃。其工作介質可選用水、丙酮、氨、氟利昂、酒精及其他有機物。

（3）中溫?zé)峁芄ぷ鳒囟确秶鸀?70～470℃。其工作介質可選用導熱姆（聯苯－苯醚共溶體）、水銀、銫或硫等。

（4）高溫?zé)峁芄ぷ鳒囟仍?00℃以上的熱管。其工作介質可選用鈉、鉀、鋰、鉛、銀及其他高沸點的液態金屬。

2）根據熱管內冷凝液的回流方式分類

（1）重力輔助熱管冷凝液依靠自身重力回流到蒸發段的熱管。

（2）毛細吸液心熱管由多孔性的毛細吸液心產生的毛細作用力，將冷凝液抽吸回蒸發段的熱管。

（3）旋轉熱管旋轉體內部為一個錐形的密封腔，內壁不裝管心，蒸發段的內徑大于冷凝段的內徑，當高速旋轉時，利用離心力使工作液沿壁面的分量，把冷凝液送回到蒸發段。由于離心力的分量較大，流動阻力小，因此，這種熱管的傳熱能力很大。

（4）電滲透流動力熱管電滲透流是一種電動力現象，不同表面對離子的吸收不同，因此，在液體與毛細心固體表面的交界處出現電荷累積，形成正負相反的電荷層，若加一個電場，兩層電荷就出現相對運動，因?yàn)槊?xì)心壁面是固定的，因此，電荷隨液體上的相對毛細壁面運動，這種運動就稱為電滲透。電滲透熱管就是利用電滲透流抽吸液體，幫助毛細抽吸，從而提高了熱管的毛細限，這種熱管的管心及工作液需要采用高電阻材料。

3．按熱管的使用控制類型分類

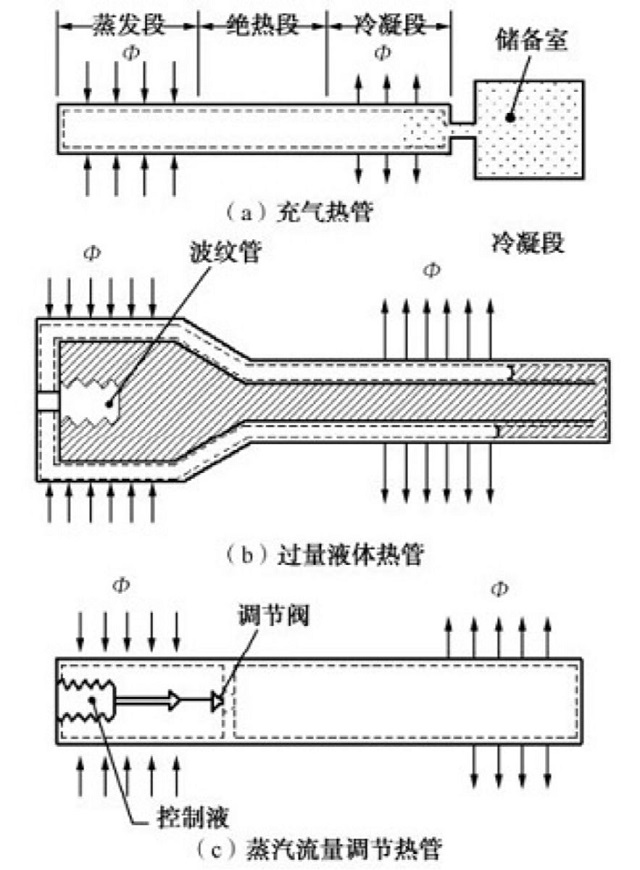

（1）充氣熱管當熱管存在非凝氣體時，對冷凝段的性能有明顯的影響，利用這一性能來控制冷凝段熱流量，圖2（a）是由工作液的蒸汽壓力來進行控制的。

（2）過量液體熱管此類熱管是利用過量工作液體淹沒冷凝段進行控制的。由圖2（b）可見，蒸汽溫度降低，使波紋管推出控制液體，迫使過量液體堵塞部分冷凝段，從而使熱導減少。

圖2

（3）蒸汽流量調節熱管蒸汽流量調節熱管是利用控制流過絕熱段的蒸汽流量來進行控制的。若蒸發段的熱源溫度升高或熱輸入增加，蒸汽壓力和溫度隨之提高；當蒸汽流過節流閥時流量減小了一個數量級，導致溫度和壓力下降，使冷凝段的熱導量變化很小，保持在預期的狀態（見圖2（c））。可見節流閥能起到控制冷凝段性能的作用。

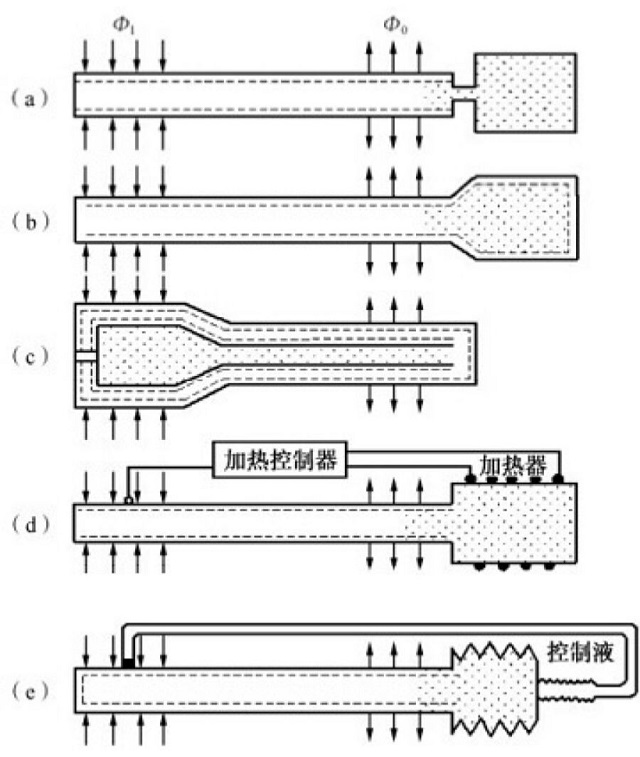

（4）可變導熱管熱管的總熱導由蒸發段、冷凝段和絕熱段三部分熱導組成。若以某種方式改變其中任何一種熱導，而使總熱導改變的熱管，即可稱為可變導熱管。① 改變熱導的方法有：② 控制返回蒸發段的冷凝液，使蒸發段局部干涸，熱導減少；③ 改變蒸汽流動的通道，使蒸汽流的熱阻增加（相當于熱流量降低）；在冷凝段內充填惰性氣體，如氮、氦、氬等。當熱管啟動后，蒸汽流將惰性氣體驅向冷凝段，由于惰性氣體不傳熱，因此相當于減少了部分冷凝面積，從而使熱導降低。圖3中的、（b）、（c）、（d）、（e）為各種可控?zé)峁艿氖疽鈭D。由圖可見，各種可變導熱管均以改變蒸汽與惰性氣體分界面的位置，達到改變冷凝段的有效冷凝面積的目的，實現熱管的恒定熱流作用。

圖3

三、熱管的結構與材料

熱管由管殼、管心（毛細結構）和工作液（工作介質）三部分組成。三者所選用的材料，除保證達到預定的熱管傳熱性能外，還應保證工作過程中的相容性。

1 管殼管殼的作用是把工作液與外界隔開，向工作液傳熱以及把工作液的熱量傳出來。因此，管殼要防漏、耐壓、傳熱性能好。對它的要求是：① 在蒸發段和冷凝段有高的熱傳導率；② 與工作液及環境的相容性；③ 有足夠的強度和剛度，在工作溫度范圍內，能承受工作液的蒸汽壓力；④ 用于帶電，尤其是帶高壓電的發熱元件的傳熱時，應選用電絕緣材料（如玻璃、陶瓷等）。管殼的材料有銅（無氧銅）、不銹鋼、鋁、鎳、鎢及非金屬材料玻璃、陶瓷等。

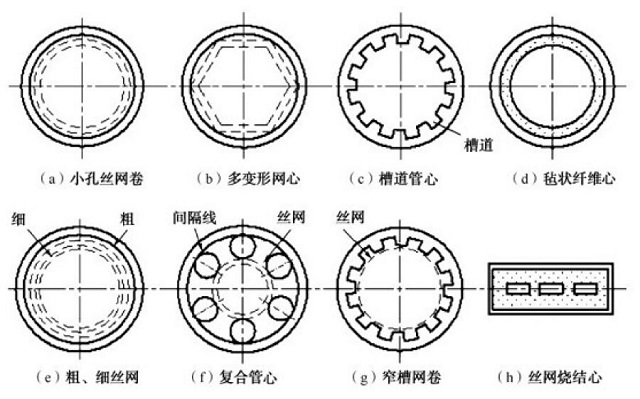

2 管心管心的主要作用是產生毛細壓差（抽吸力），把工作液從冷凝段輸送到蒸發段。此外，還用于把工作液分布到蒸發段上可能吸熱的任何范圍內。管熱產生的最大毛細壓差隨毛細孔的減小而增加，但其滲透率則隨毛細孔的增大而增加。因此，均勻管心的最佳毛細孔尺寸是兩者折中的結果。對水平放置和重力助推式熱管可采用低性能管心，它有較大的毛細孔，如100目或150目多孔心子。在需要克服重力的場合下，需要小毛細孔?？臻g應用管心，要求傳熱能力高，可采用非均勻管心或干道管心。對管心結構的要求：① 有大的毛細壓差；② 保證工作液流動阻力?。虎?厚度要適當，在減小徑向熱阻的前提下，增加其厚度可以提高傳熱能力；④ 與工作液的相容性和濕潤性。為了滿足這些要求，已研制成了許多管心結構，圖4所示為其中的一部分管心結構。管心可分為單一和復合式的均勻管心、槽道管心、干道管心等。均勻管心有絲網狀、泡沫狀、氈狀纖維狀和燒結狀等。單一管心用同一種材料制成，復合管心是由兩種或多種材料組成的。

圖4

圖4（a）所示為用小孔絲網卷成的管心，它可獲得大的毛細泵力，但工質的回流阻力大；

圖4（b）所示為卷成多邊形的管心，雖比圓形管心的流動阻力小，但徑向?qū)嵝圆?，溫降大。?fù)合管心的合理設計能彌補單一管心的不足之處。

圖4（e）為用粗、細不同的毛細孔絲網卷成的復合管心。其中粗孔絲網緊貼在容器的內壁，細孔絲網放在蒸汽通道一邊，粗孔絲網管心提供小阻力的液通道，細孔絲網可獲得較大的毛細壓差。

圖4（g）為在窄槽管心的槽頂圓周上，再覆蓋一層細孔網卷成的管心，組成復合管心，也能獲得好的效果。

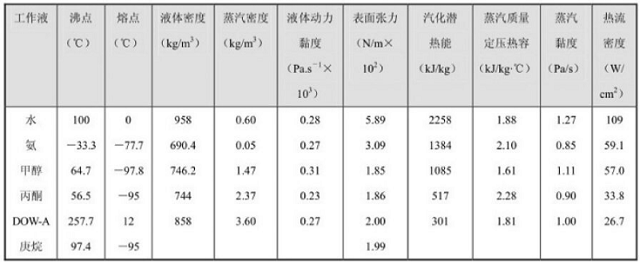

3 工作液應根據熱管的工作性質，特別是工作溫度的高低來選擇工作液。對工作液的要求是；① 與管殼及管心的相容性。② 熱穩定性要好；③ 汽化熱大；④ 導熱系數高；⑤ 大的表面張力；⑥ 液相和汽相的密度低；⑦ 與管殼和管心材料的濕潤性好；⑧ 適當?shù)恼羝麎毫Γ虎?合適的冰點和凝固點；⑩ 其他特殊要求，如電絕緣性能等。常用的工作液見表1。

表1

四、熱管傳熱性能

1．熱管傳熱等效熱路圖

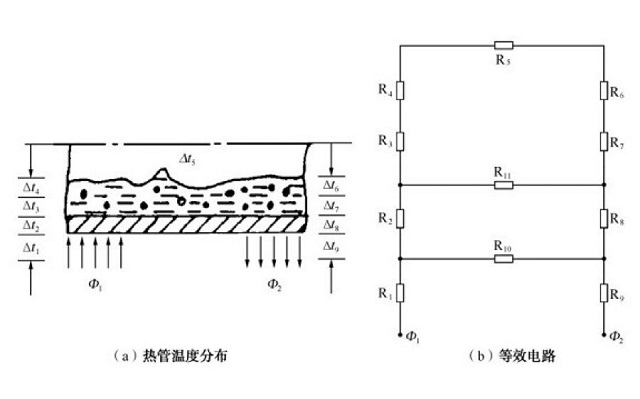

熱管傳熱等效熱路圖如圖5所示。圖中各部分的熱阻分別為：R1是熱源與熱管外表面之間熱阻（包括熱導、對流、輻射熱阻和接觸熱阻等）；R2是熱管管壁熱阻；R3是吸液心及其界面熱阻；R4是蒸汽進入液－汽界面的熱阻；R5是蒸汽在管內從蒸發段流向冷凝段流動過程的熱阻；R6是汽－液界面熱阻；R7為冷凝液通過吸液心的熱阻；R8是管壁熱阻；R9是從熱管外殼表面至環境（或熱沉）的熱阻（包括接觸熱阻）；R10是管殼從蒸發段至冷凝段的熱阻；R11是管心從蒸發段至冷凝段的熱阻。

圖5 熱管傳熱等效熱路圖

2 熱管的傳熱極限

熱管傳熱能力的上限將受到一種或幾種因素的影響，有些高溫?zé)峁軉?dòng)時，蒸汽的速度可能會達到聲速。聲速條件是熱管達到最大傳熱能力的一個限制。當溫度不高時，又受到黏性力的限制。熱管溫度升高，由于管心內工作液被蒸汽攜帶而受限制。此外，還會受毛細壓差不足以及蒸發段燒干的限制。

1）黏性限在較長的液態金屬熱管中，若在蒸汽壓較低的條件下啟動，該壓力只能用于克服蒸汽流動過程中因黏性力而引起的摩擦損失，使管內的蒸汽流速低于聲速。這時，熱管的傳熱量達到極限，稱為黏性限。

2）聲速限隨熱管蒸發段的質量流量增加，蒸汽流速沿軸向增加，到蒸發段出口處達最大馬赫數（汽流速度／聲速）。這種阻塞流動是熱管軸向熱流的一個基本條件，稱為聲速限。

3）攜帶限熱管工作時，蒸汽與回流液體的流向相反。在汽液界面上的液體，因受逆向蒸汽流剪切力的作用而產生波動。當蒸汽流的速度足夠高時，可將波峰上產生的液滴刮起并由蒸汽攜帶至冷凝段，使冷凝液的回流量減小，造成蒸發段毛細心干涸，熱管停止工作。這種極限稱為攜帶限。

4）沸騰限熱管中工質的相變包括表面蒸發和在吸液心內部的沸騰。除高溫的液態金屬熱管外，一般的熱管，兩種情況均可能發生。對于工質在吸液心內的沸騰，其徑向熱流密度的最大值，既受毛細抽吸力的限制，也受膜態沸騰的限制。

5）毛細限當熱管的毛細抽吸力不足以克服液流的阻力時，回流液體受阻，使蒸發段的工質得不到補充而出現干涸，通常將干涸前熱管達到的最大傳熱量，稱為毛細限。

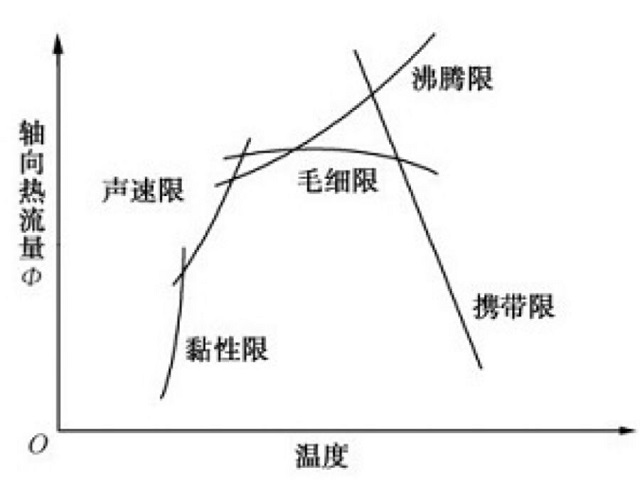

圖6 熱管傳熱極限圖

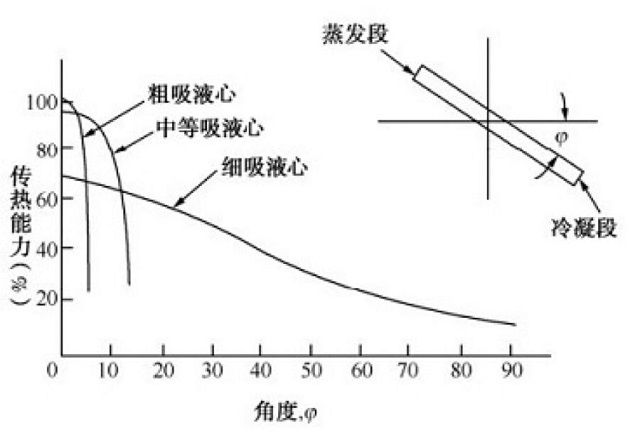

3 熱管的典型性能熱管可以在任意方向上工作，但是，當蒸發段高于冷凝段時，它的性能將會降低，這是因?yàn)槔淠耍ǘ危┑墓ぷ饕阂骰卣舭l(fā)段時，需要克服重力的影響。圖7所示為粗、中、細三種吸液心的水管（管長122cm）熱性能隨管位角φ的變化情況。/>

圖7

具有粗吸液心的熱管，當它處于水平位置工作（φ＝0°）時，它的傳熱能力最大。當冷凝端稍微向下傾斜某個角度時，它的傳熱能力就會迅速下降。細吸液心在水平位置時，傳送的熱量不是最大，但是，當冷凝端向下傾斜一個角度時，它的傳熱能力不會很快下降。

五、熱管的應用

由于熱管是一種高效的傳熱器件，其應用范圍很廣，根據熱管的特性，它的主要應用范圍包括：① 把熱源與冷源分開；② 拉平溫度；③ 控制溫度；④ 變換熱通量；⑤ 作熱開關及熱二極管用等。不同的應用場合，可采用不同形式的熱管。在電子設備中，主要是利用熱管傳遞熱量、拉平安裝底板的溫度、對設備或元器件進行溫度控制以及冷卻飛行器上的電子元器件等。

1．管狀熱管管狀熱管有圓形、橢圓形或其他形狀的橫截面，主要用來把熱量傳至遠處或形成一個緊湊式的散熱器。

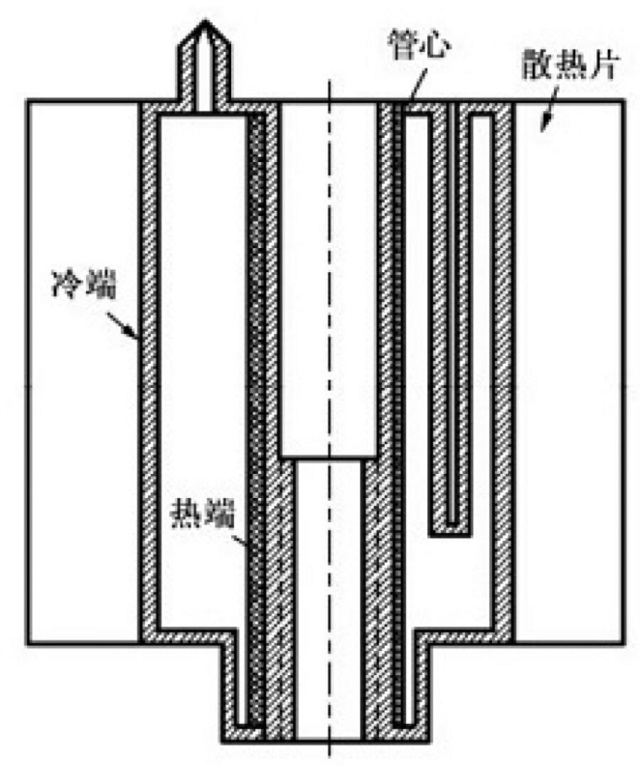

圖8所示為用于行波管收集極的熱管散熱器。也可以把需要冷卻的電子元器件直接安裝在熱管上，或者被冷卻元器件安裝在平板上，然后把熱管嵌在平板內。熱管與熱源接觸時，應盡量設法減小其接觸熱阻，否則就不能充分發揮熱管的傳熱性能。

圖8

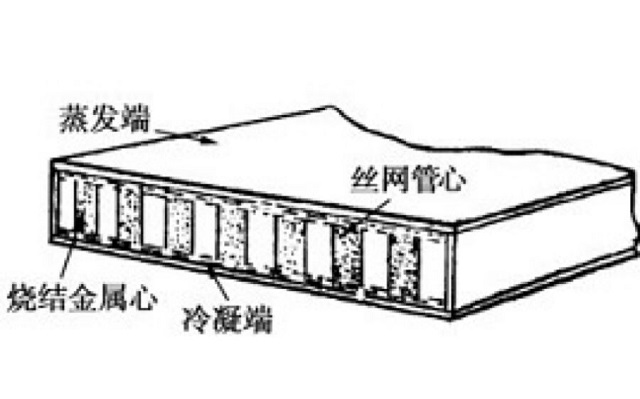

2．平板熱管平板熱管（如圖9所示）的管心能把工作液沿較大的表面分布開，形成一個溫度梯度很小，幾乎等溫的表面。它可用來拉平多排元器件的溫度，并冷卻多排元器件。特別適用于集成電路組件、MCM組件、晶體管組件以及高功率密度組件的散熱。

▲圖9

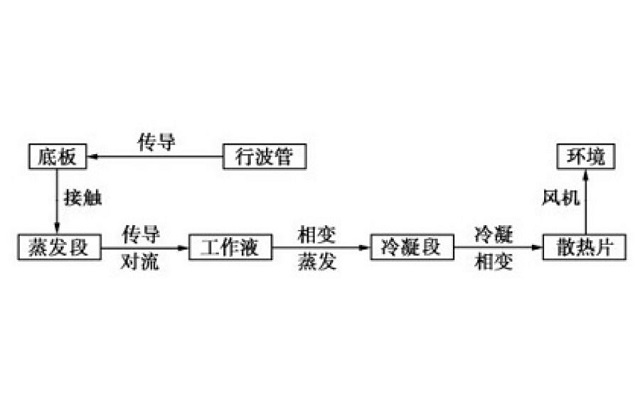

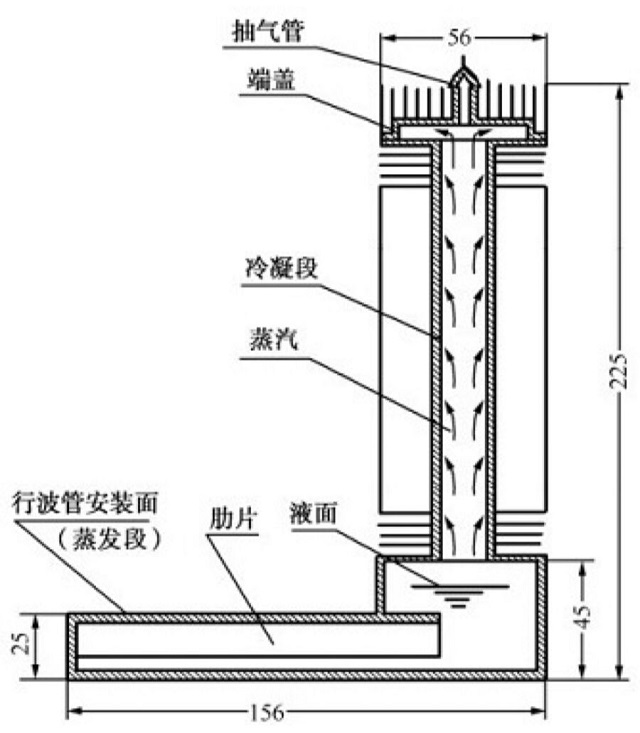

圖9圖10所示為用來冷卻大功率行波管的重力助推式熱管散熱器。行波管收集極的底板與重力熱管散熱器的蒸發段平面緊密接觸，行波管的熱量傳導到底板，通過接觸面?zhèn)髦琳舭l(fā)段表面，使蒸發段內的工作液加熱升溫至真空狀態下的沸點溫度。圖11所示是該熱管的傳熱路徑圖。

圖10

圖11

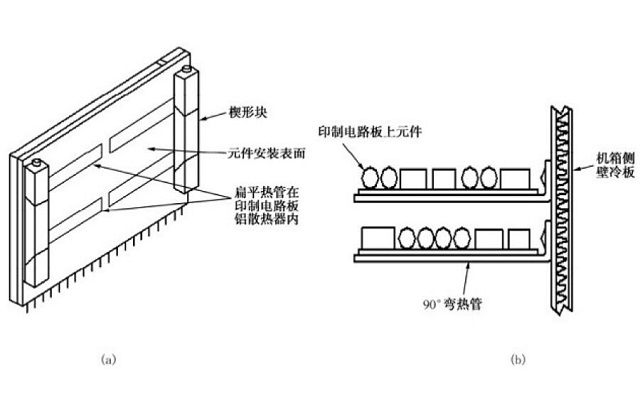

如圖12所示為空心印制板組裝件。其通道內有翅片式散熱片，在環境溫度為55℃的情況下，它最大的散熱能力只有50～55W。如果增加耗散功率，用這種方法就難以達到需求，若改用液體冷卻能滿足要求，但要增加系統的體積和質量。

圖12

如果用扁平熱管加到印制板的背面，將顯著提高從印制板中心到邊緣的傳熱能力，如圖12（a）所示。也可以將熱管彎成90°的結構件，可以直接把印制板的熱量傳到機箱側壁，如圖12（b）所示，這樣可以減小印制板與機箱之間的接觸面的溫升。為了提高型材散熱器的冷卻效果，可以沿散熱片的長度方向放置扁平熱管，沿散熱片的溫度梯度很小，得到等溫散熱片。
