數據中心高密度設備散熱優化解決方案

作者：蘭洋科技????瀏覽量：9458????時間：2023年12月19日????標簽: 高密度服務器機房空調 散熱方式

圖1 高密度數據機房系統模型

近年來，互聯網通信業務快速發展，涉及5G、云計算、物聯網、人工智能(AI)、智慧城市等領域。這些業務需要更高性能、更高集成的服務器支持。隨著功能升級和服務器業務的集聚，單機架設備的功耗顯著提升，與傳統數據中心、通信機房的中低密度設計不匹配。近兩年來，機柜的平均功率密度超過10 kW，個別機柜甚至超過20 kW，最高功耗可達30 kW，遠高于傳統數據機房的設計功率和制冷范圍。

目前，傳統數據機房通常采用房間級制冷、地板送風和冷熱通道隔離技術，可以有效處理單機架功耗為4-6 kW的散熱問題。為了應對高功耗設備的散熱需求，各設備廠商也提出了多種機柜和服務器的進出風方式。然而，經過試驗驗證，傳統機房在增加高密度機柜時如果依然采用傳統空調機制會遇到一些問題：首先，原有的空調系統配置難以滿足新增高功耗機架設備的需求；其次，機房的環境溫度控制可能不理想，可能會出現局部熱點；此外，由于高功耗設備需要大量的排風，機房空調風量增加，受限于原有架空地板或風管的高度，系統阻力增加，導致空調能耗增加。因此，必須對空調制冷系統進行優化和改進。在現有數據中心機房制冷基礎上，研究高密度制冷系統以解決設備散熱和局部過熱問題變得極為重要。

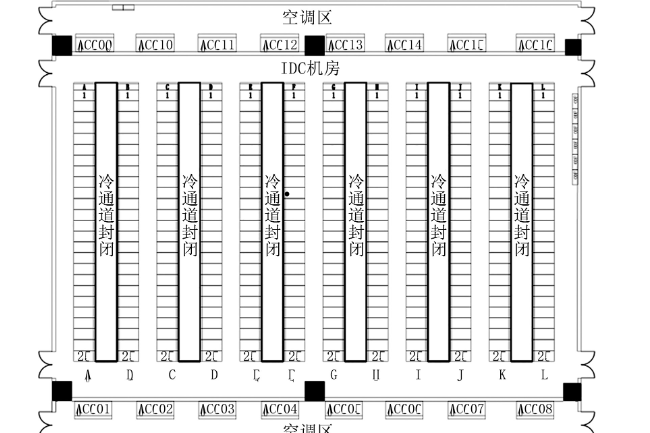

圖2 機房平面布置圖

隨著數據中心功率密度的增加，空氣流量也隨之增加，傳統空調系統的設計面臨限制。為了解決高密度區域的散熱問題，并保證設備在正常的溫濕度環境下運行，設計方案可以考慮以下幾點：首先，重新分配冷量，使得機房中平均功耗小于最高機柜負荷的機架可以共享未充分利用的冷量；其次，在高密度區域增加額外的冷卻設備，提供超過機房機柜設計平均值的冷卻能力；最后，在普通機房區域規劃出高密度機柜區域，采用高效制冷空調系統，將普通機柜與高密度機柜區域隔離開來。

為了實現高效制冷，可以在傳統機房空調系統的基礎上采用機房空調和行間/背板空調方案，有效解決高密度區域設備的散熱問題，并滿足設備所需的溫濕度要求。

方案1中，針對高密度機架散熱問題，可以采用機房空調+行間空調的制冷方式。該方案中，F(xiàn)、G列規劃了40個12 kW高功耗機架和10臺40 kW行間空調。了提高散熱效果，機柜群采用冷通道全封閉，而F、G列熱通道則半封閉，即頂部封閉，機柜前后兩端敞開。在該方案中，每個高功耗機柜所需的制冷量為12 kW，機柜的入口空氣流量為1 m3/s（基于服務器的10 ℃溫升），同時熱風也有同等風量從熱通道排出?，F(xiàn)有機房空調系統的有效冷量為每個單機柜4 kW，地板采用格柵式送風口。該方案機房空調現有制冷量有限，地板送風口風量不足，故采用行間空調行級補充送風方式，補充冷空氣到機柜以消除局部熱量。

圖3 機房空調+<a href= 風冷行間空調制冷方式(局部圖)"/>

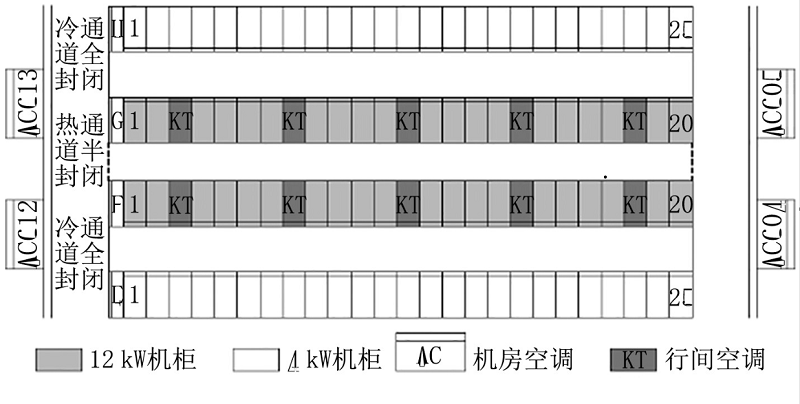

圖3 機房空調+風冷行間空調制冷方式(局部圖)

該系統采用冷通道和熱通道的組合，運行原理是將IT設備產生的熱風收集到熱通道中，通過通道內的機柜式空調對熱風進行冷卻。熱通道中的機柜空調可冷卻60%至70%的熱量。對于高功耗區域，采用熱通道半封閉的措施，通過封閉頂部天窗可消除高功耗區對其他低密度區的散熱影響，同時保持熱通道兩端敞開的設計，不影響機房空調正?；仫L(fēng)，確保設備正常運行。該設計將高密度設備的散熱問題轉移到行間空調和機房空調系統中。熱空氣在封閉的通道內積聚，允許實現較高的制冷密度，并保持較高的制冷效率。

方案2中，高密度機架散熱采用機房空調+背板空調制冷方式。如圖3所示，機房機柜冷通道封閉，F(xiàn)、G列高功耗機柜背面增加50臺10 kW冷水背板空調。該方案利用背板空調系統的一次換熱，將熱管安裝在設備機柜背面，通過熱管的相變將設備排出的熱空氣冷卻。經計算，背板空調設備可以處理約65%的設備熱負荷，然后通過機房空調系統二次換熱處理機房35%的設備熱負荷。這樣的二次換熱制冷方案可有效處理高功耗設備的散熱，減少高功耗區與低功耗設備的相互影響，避免局部熱點。同時，采用背板空調系統，避免了水進服務器機柜，局部的循環氣流距離非常短，可降低空調風機的能耗，甚至可直接使用服務器的冷卻風扇，節能效果明顯。

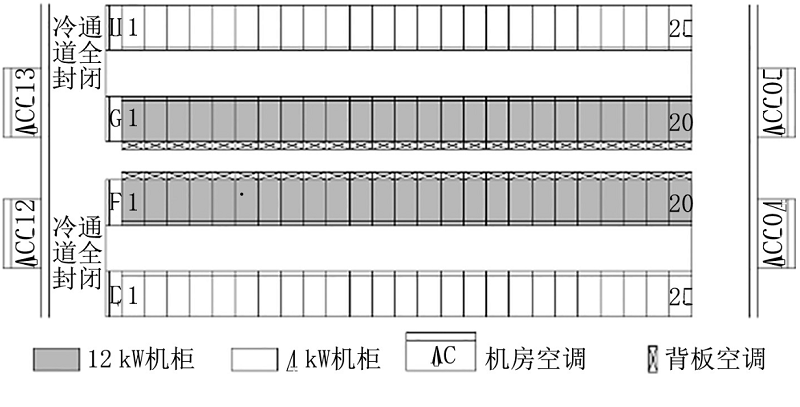

圖4 機房空調+背板空調制冷方式(局部圖)
