液冷儲能新趨勢：側面液冷板

作者：蘭洋科技????瀏覽量：6871????時間：2023年12月18日????標簽: 液冷儲能液冷板動力電池

電池液冷板目前主要應用的三個領域?yàn)槌擞密?、商用車和?chǔ)能。

據有關統計預測2026年商用車及儲能用液冷板將分別達到7億元和4億元。綜合乘用車、商用車及儲能市場，預計2026年中國液冷板市場規模將達到70億元左右。

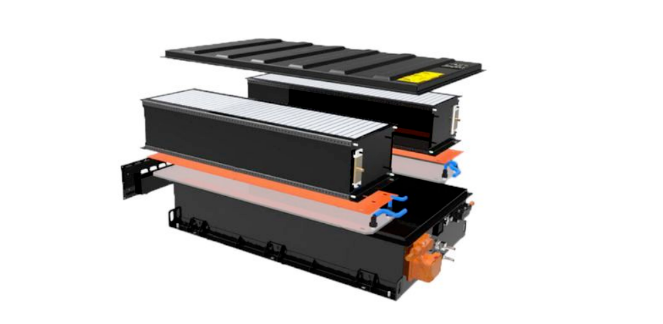

目前市面上儲能/動力液冷的主流方案，將液冷板放置在電芯底部，底部冷卻的痛點：電芯本身熱阻大，采用液冷冷卻/加熱響應較慢，電芯底部面積小，和冷板換熱面積小。

但是隨著特Tesla圓柱電池車型、CTAL麒麟電池，儲能高倍率電芯更多次數的充放電，越來越多車企/儲能企業將液冷板置于電芯與電芯的側面。

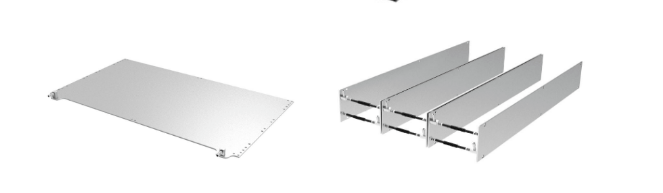

圖右為側面液冷板

將液冷板置于電芯中間，使得換熱面積擴大多倍，電芯大面冷卻將電芯控溫時間縮短一半，在極端的情況下，如發生熱失控情況下，電芯可快速降溫，有效阻隔電芯間的異常熱量傳導。

同時水冷效果明顯提升，提高了安全性和快充性能。側冷方案不僅可以解決了電池包中不同電池之間的溫度差異，還可以解決電池頂部與底部的溫差過高的問題

仿真基于1p16s，模組進行驗證

從仿真的結果看，大面冷卻的效果要優于地面冷卻的效果

電芯大面冷卻技術，基于電芯的變化，將水冷功能置于電芯之間，兩塊電芯中間設計液冷板，對電芯雙面冷卻。不同流道結構的液冷單元對電池模組散熱性能的影響非常大，一個結構設計優良的液冷單元可以明顯提升電池模組的散熱均溫性能。

側面液冷板工藝主要為原材料沖壓—清洗—涂釬劑—鉚接—釬焊—檢測—封膠等主要過程，一般的液冷板生產技術工藝有埋管工藝、型材+焊接、機加工+焊接、壓鑄+焊接。

埋管工藝

埋管工藝是用得最多的液冷散熱器液冷板的制作工藝，一般來說是鋁基板埋銅管，即將鋁基板用CNC加工銑槽，再采用沖壓機將已彎好形狀的銅管壓到鋁基板上，再進行釬焊焊接，然后進行后加工成水冷板。

埋管式的液冷板一般有三種形式：一是淺埋管液冷板；二是深埋管液冷板；三是焊管工藝；四是雙面夾管工藝液冷板。

三種形式的工藝都差別不大，加工的難度也是一樣的。有些原本是針對大功率開關器件設計的液冷原理，在動力電池冷卻系統中，也可以借鑒應用。

型材+焊接

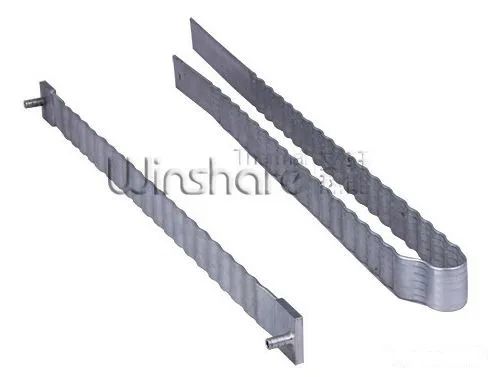

在型材的基礎上加工而成的液冷散熱器，此類散熱器形狀較多，有較多的種類，有板式，有通道式，有組合式的，大致的制作原理是在型材的基礎上進行加工及焊接，將型材與接頭管路組合成整體的液冷散熱器。

利用擠壓工藝將冷板流道直接成型，再通過機加方式打通循環，通常采用摩擦焊接、釬焊焊接等焊接工藝進行密封，此工藝生產效率高，成本低；不適用于散熱密度過大的應用，不適合表面太多螺絲孔而限制水道走向或降低可靠性的應用條件。

主要應用于：動力電池水冷散熱加熱裝置、分水盒以及標準功率模塊一體化散熱產品。

機加工+焊接

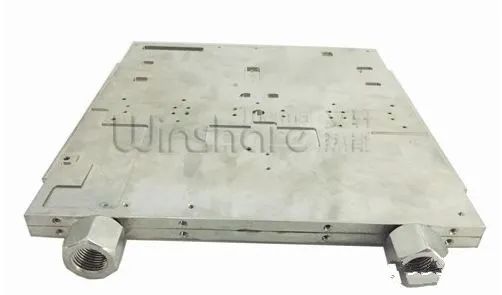

水冷板采用機加的方式，內部流道尺寸、路徑均可自由設計，適合功率密度較大、熱源布局不規則、空間受限的熱管理產品，主要應用于：風電變流器、光伏逆變器、IGBT、電機控制器、激光器、儲能電源、超算服務器等領域的散熱產品設計上，而在動力電池系統中應用較少。

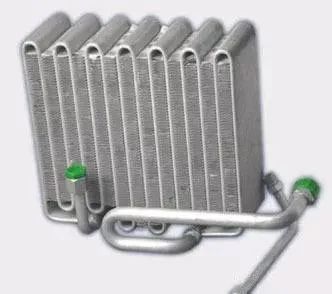

微通道散熱器，也是一種結合機加工和焊接工藝制造而成的散熱器，它制作要比其他散熱器復雜，微通道散熱器一般用于散熱功率較大而且散熱較為集中的機器上，微通道的方式因?yàn)樗垒^寬而且較為均勻，能快速的帶走集中的熱量。

但是微通道的液冷散熱器制作工藝也較為復雜，一般是采用機加工微通道，再用摩擦焊的工藝進行焊接，制作成本也較高。

壓鑄+焊接

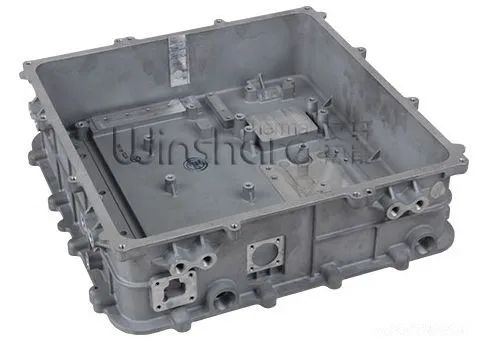

壓鑄工藝是非常成熟且應用廣泛的成型方式，隨著新能源汽車的快速發展, 成為電機控制器、動力電池包托盤及散熱箱體成批量生產的首選方式，但需在工藝上控制壓鑄雜質、氣孔等問題，保守采用密封圈方式或者采用摩擦焊焊接的方式，都需要在工藝上提高可靠性避免導致漏水問題。

壓鑄成型再焊接，工藝控制良好，且制程穩定，具備批量交付能力。除了摩擦焊焊接工藝，部分水冷板還會采用釬焊或真空釬焊的焊接工藝。
