摘 要:當前儲能電池的冷卻以風冷散熱為主,但風冷散熱存在電池組散熱效率低、系統噪聲大、產品環境適應性差等問題,給儲能系統的推廣應用帶來了挑戰。液冷系統具有換熱系數高、比熱容大、冷卻速度快等優點,可將儲能電池組溫升控制在更小范圍內,有助于延長電池組的循環壽命。因此,更高效的儲能液冷冷卻系統成了工程技術人員爭相研究的新課題。通過研究鋰離子電池的溫度特性、冷卻系統原理、不同冷卻設備的特點等,提出了一種液冷儲能電池冷卻系統方案,為儲能電池的液冷冷卻提供借鑒。

0 引言

儲能在電源側、電網側、用戶側、集中式可再生能源并網、輔助服務等領域均得到了大量應用,對節能減排、可靠性提高、電能質量改善、可再生能源滲透率提升和收益增值等具有重要的實際意義[1]。電化學儲能因具有高能量和功率密度、快速響應、高可靠性、長壽命、安裝靈活等特點而易實現大規模應用,在新能源利用領域具有廣闊的應用前景,已成為全球不同國家的研究熱點和未來重點發展方向[2-3]。

當前,鋰蓄電池正朝著大功率、高比能量和高循環壽命方向迅速發展,大型鋰電池模塊已經作為儲能電池進入了電力儲能系統[4]。隨著儲能系統容量的增大,電池組熱管理需求更加迫切。電池組在充放電過程中會產生大量熱量,如不能有效散熱,會導致電池溫度不斷升高,一方面可能造成整個系統的熱失控,另一方面也會加速電池老化,縮短電池壽命[5]。目前,電池散熱系統常用的技術有風冷、液冷和相變材料冷卻等[6-7]。大規模電池組應用時,若采用風冷散熱,則存在溫度一致性差、噪聲大且環境適應性差等問題,因此更高效的液冷系統及其應用就成了工程技術人員研究的熱點。

1 儲能系統介紹

1.1 儲能系統組成

儲能系統是指使用鋰電池等將電能轉化成化學能儲存并能按要求釋放電能的一種電力裝置,主要應用在新能源、分布式發電等系統。目前,儲能的技術類型有多種,按不同技術路線分為抽水蓄能、壓縮空氣儲能、電化學儲能、超級電容器、飛輪儲能和超導儲能等[8]。本文主要研究電化學儲能系統,以下介紹的儲能系統均指電化學儲能系統。

儲能系統是一套完整的電力設備,它將交流電轉換為直流電儲存在電池內部,當需要時再將儲存在電池內的電反向輸出供使用。儲能系統典型拓?fù)淙鐖D1所示,儲能系統由交流側、直流側以及主控制器三大類電力設備及輔助部件組成。交流側設備一般包括 PCS換流器、進線開關設備、升壓變壓器、交流配電系統、通信柜、電纜等;直流側設備一般包括儲能電池組、BMS系統、直流匯流控制柜、功率轉換系統、消防系統和電纜等。

1.2 儲能電池組

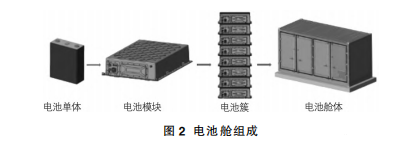

用于儲能系統的電池主要有鋰離子電池、鈉硫電池、鉛酸電池、液流電池和鈉離子電池[9]。其中,鋰離子電池具有能量密度高、循環次數多、轉換效率高、響應速度快等優點,是目前綜合性能最優的一種儲能電池[10]。當前應用的儲能電池大多以電池艙供貨,廠內制造集成,方便現場快速安裝,同時縮短項目周期和土建費用。一般電池艙由多個電池簇組成,電池簇又由多個電池模塊組成,而電池模塊又由多個電池單體組成。一般根據電芯單體容量、項目裝機容量,綜合考慮電池電芯、電池模塊、電池簇的數量,最終組成電池艙。電池艙的組成如圖2所示。

1.3 鋰離子電池的熱特性

儲能系統隨著容量的增加,需要的電池?cái)?shù)量更多,電池容量和功率也更大。溫度對鋰離子電池的容量、功率和安全性等性能影響巨大。大量的電池組緊密地排列在一個空間內,運行工況復雜多變,時而高倍率運行,時而低倍率運行,很容易造成產熱不均勻、溫度分布不均勻、電池組溫差較大的問題,長此以往,必然會導致部分電池的充放電性能、容量和壽命等下降,從而影響整個系統穩定工作,嚴重時更會引發熱失控,造成事故[9]。

綜上所述,有效控制鋰離子電池的溫度,是儲能系統安全穩定運行的前提。溫度對鋰離子電池容量的衰減速度有非常重要的影響。溫度越高,鋰離子電池的容量衰減越快。Ehrlich等分別在21℃和45℃下對錳酸鋰電池進行了500次1C 倍 率 充 放 電 循 環,發 現 電 池 容 量 衰 減 分 別 為28%和51%[9-10]。鋰 離 子 電 池 在 充 放 電 過 程 中 會 產 生 熱能,當電池工作產生的熱量無法及時散出時,熱量就會在電池內聚集形成高溫。隨著溫度的升高,SEI膜分解并放熱,電解液吸熱蒸發,隔膜融化,從而發生短路,嚴重時會引起燃燒、爆炸等安全問題。因此,保證電池系統工作在可控的溫度范圍內至關重要。

2 液冷冷卻系統原理

液冷冷卻系統以液體作為冷卻媒質,吸入被冷卻對象的熱量,然后經水泵循環通過不同的冷卻設備進行散熱的冷卻系統。換熱器是冷卻系統中最關鍵的設備,按換熱器中液體的接觸方式可分為間接冷卻和直接冷卻兩種。儲能電池當前主要以風冷散熱為主,但風冷散熱系統冷卻效率低、噪聲大、防護等級低,因此行業內已開始向液冷儲能方面開展探索應用。據報道,已有不少項目采用間接冷卻(即冷板式冷卻)的儲能投入運行,且相比風冷系統有一定的優勢。直接冷卻是指將冷卻介質與被冷卻對象直接接觸,而電池的能量密度高,采用直接冷卻必須考慮電池安全性問題。目前針對儲能電池的安全性冷卻介質未見應用報道。

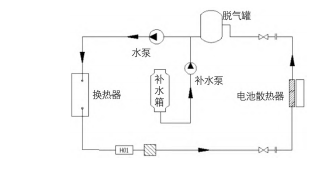

間接液冷冷卻系統一般采用密閉式循環的方式,由主循環泵組、換熱器、控制保護系統和管道等組成。其中,主循環泵組包括主水泵、穩壓回路、管路;換熱器一般為空氣冷卻器、冷卻塔、冷水機組等一種或多種設備。密閉式液冷冷卻系統工作原理如圖3所示,冷卻媒質 (純水或水與防凍液混合物)經主水泵增壓后,通過管道進入換熱器 (空氣冷卻器、冷卻塔、冷水機組),與空氣進行熱量交換從而降低溫度,再流入儲能電池組,帶出電池組所產生的熱量而升溫,升溫后的冷卻媒質經過脫氣罐回到主水泵入口,形成一個密閉式循環回路,如此連續往復運行。

通過密閉式液冷冷卻系統工作原理可以得知,選擇滿足散熱需求且經濟的換熱器設備是冷卻系統的關鍵。

3.1 空氣冷卻器

空氣冷卻器以空氣為冷卻媒質,利用空氣對流來實現熱量交換,從而達到降低水溫的目的?？諝饫鋮s器與冷卻塔相比,具有節約水資源、節省維護成本、降低環境破壞和污染等優點[11]。根據不同的生產工藝,空氣冷卻器分為穿片管束式和套片管束式兩種。制造商根據空氣冷卻器散熱容量、體積大小以及工藝能力來選擇相應的生產工藝?？諝饫鋮s器由風扇、電機、配電箱、匯集水管、鋼結構和其他附件組成。熱的冷卻媒質在管束內流動,風機帶動空氣流動并吹過管束,使得管束內高溫介質得到冷卻。截至目前,空氣冷卻器已在不同行業中廣泛應用。在應用時,被冷卻對象的入口介質溫度相比極端環境溫度要高,一般高5 ℃時最經濟。受限于儲能電池運行溫度不高于35 ℃ (電芯廠商提供)的需求,入口介質溫度一般控制在低于25 ℃。也就是說,對于環境溫度高于20 ℃的地區,采用空氣冷卻器不能滿足儲能電池的溫度要求,即不能選用該設備。

3.2 冷卻塔

閉式蒸發冷卻塔近幾年在鋼鐵冶金、電力電子、機械加工、空調系統等行業得到了廣泛應用[12]。閉式冷卻塔衍生自工業用蒸發式冷卻器,它利用環境空氣的干濕球溫度差和間接蒸發的方式降低盤管內介質溫度。熱的冷卻媒質在蒸發冷卻塔盤管內流過,冷卻塔頂部噴淋水均勻流過布置在塔頂?shù)膰娏芩?在噴淋水泵的驅動下噴灑在冷卻塔盤管的表面,大氣中的冷空氣由塔體的進風口流入塔內,并在風機的驅動下形成空氣循環,塔內的空冷與噴灑下來的噴淋水呈反方向流過塔體盤管,通過噴淋水吸熱和風機的驅動冷卻降低盤管中冷卻媒質溫度。

蒸發冷卻塔主要受濕球溫度影響,地區濕球溫度一般低于28 ℃,儲能電池進口溫度低于25 ℃,在極端環境下也不能滿足進水溫度要求。冷卻塔還會消耗大量的水資源,為保護冷卻塔盤管不被腐蝕,還需設計符合要求的水處理設備,導致系統更復雜且成本增加?；谝陨显?在缺乏水資源和高濕球溫度的地區,冷卻塔在液冷儲能電池系統中的應用受到限制。

3.3 冷水機組

在現代制冷技術中,相變制冷是利用某種物質相變時的吸熱效應,達到降低溫度的效果[13]。相變是指物質集聚的變化,例如冰變成水。冷水機組就是利用制冷 劑 (即R134a、R407c等環保冷媒)的相變實現制冷的常用設備。選擇不同的冷媒可以實現更低的制冷溫度,如 R134a溫度范圍為60~10 ℃,完全可以滿足液冷儲能電池的介質入口溫度。

本文以風冷冷水機組為例介紹制冷循環過程。冷水機組主要包括壓縮機、冷凝器、膨脹閥、控制箱、蒸發器、連接管道等部件,構成一個密閉的循環系統。其工作原理為低溫低壓液態的制冷劑進入蒸發器,吸收被冷卻物的熱量后變成低溫低壓氣態的制冷劑再進入壓縮機,經過壓縮機變高溫高壓氣態的制冷劑進入冷凝器,高溫高壓蒸汽通過冷凝器向大氣釋放熱,同時制冷劑變成低溫高壓的液體,最后經膨脹閥節流后回到蒸發器,如此周而復始地循環,實現制冷過程,如圖4所示。

3.4 電池液冷冷卻系統設計

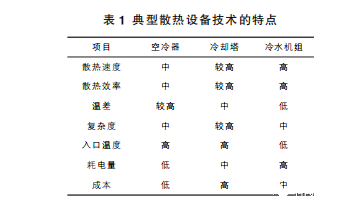

有研究表明,鋰離子電化學電池的特性在10~35 ℃溫度區間最佳,應盡可能使鋰電池工作在這一溫度區間內[9,14]。這就要求間接冷卻的冷卻液溫度低于35℃,行業內一般控制進水溫度在25 ℃左右,又由于項目地的極端環境溫度一般高于35 ℃,因此給液冷冷卻系統的換熱設備選型帶來了制約。外冷設備的選型受限于項目環境溫度、設備入口溫度、項目地水源條件等因素,典型散熱設備技術特點見表1。

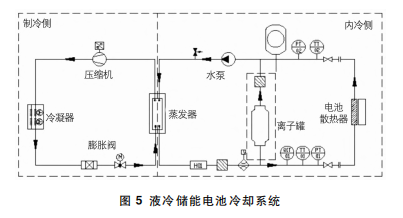

通過對比散熱設備特點可以發現,在液冷儲能系統中,只有冷水機組能夠適應更廣泛的環境條件,滿足儲能電池適宜的工作溫度條件,因此選用冷水機組作為散熱設備最適宜,將會使電池均溫性更好,溫差相比于 風 冷 更優,但是冷水機組也有弊端,即耗電量較高。通過研究液冷儲能電池的熱特性、冷卻系統工作原理以及散熱設備的特點,筆者發明了一種應用于液冷儲能電池的冷卻系統(專利號:202221420453.6),如圖5所示。

4 結語

本文通過研究?jī)?chǔ)能系統的組成、液冷冷卻系統的工作原理、散熱設備的特點,分析常用的散熱設備空冷器、冷卻塔、冷水機組的特點,結合液冷儲能電池的工作溫度,選擇更適宜液冷儲能電池的冷卻設備,并在最后給出了一套適用于液冷儲能電池冷卻系統的解決方案,為液冷儲能電池的冷卻提供參考。值得注意的是,該冷水機組在制冷時會消耗一定的電能,在后續的實際應用中,還需要根據項目環境條件、電池工作需求、水資源情況,綜合考慮冷卻系統設計,實現節約用電,降低項目總耗電量和總投入成本。
