摘要：伴隨人工智能、云計算、大數據等產業的加速發展,數據中心的需求量、規模和建設力度都顯著提高。然而,數據中心能耗問題日益嚴重。由于傳統數據中心能耗的很大一部分源于冷卻系統,因此有必要利用新興液冷技術建設綠色數據中心。本文介紹現有數據中心可用的液冷技術(冷板、噴淋和浸沒)及其基本工作原理,指出不同液冷技術近5年(2019—2023年)的最新進展與相關研究方向,以及不同液冷技術現存的一些難點問題。

隨著“新基建”和“東數西算”的提出和實施,以及人工智能、云計算、大數據等產業的加速發展,數據中心的需求量、規模和建設力度都有了爆炸式提高。數據中心內部存放的計算、存儲、網絡等IT(informationtechnology,信息技術)設備,主要用于大量信息的集中處理、存儲、傳輸、交換和管理,這導致其消耗了大量的能源,數據中心的能源消耗約占全球用電量的3.5%。數據中心運行過程中會產生大量的熱量,為維持設備正常運行,其必須的制冷系統能耗約占數據中心總能耗的30%。如何降低數據中心制冷系統的能耗成為解決其高能耗的關鍵問題之一。

目前,評價數據中心的能耗時較為普遍采用的是PUE(powerusageeffectiveness,電能利用效率),其結果為數據中心總能耗與IT設備總能耗的比值。根據工信部印發的《新型數據中心發展三年行動計劃(2021—2023年)》,到2023年底,新建大型及以上數據中心PUE值必須低于1.3。GB40879—2021《數據中心能效限定值及能效等級》要求一級能效數據中心PUE值至少控制在1.2以內。需要眾多科研學者的共同努力,逐步攻克數據中心現存的大量關鍵技術難點。

芯片的TDP(thermaldesignpower,熱設計功耗)逐步增大,有些芯片甚至達到了360W。這對于傳統數據中心使用較為普遍的風冷式散熱技術,其服務器芯片散熱遇到嚴重挑戰,一般來說,5~10W/cm2左右的熱流密度已經達到了風冷式散熱技術的極限,更高的熱流密度非常容易導致大量熱量無法及時排出芯片。為解決這一問題,目前數據中心可采取的主要措施為液冷散熱技術。通常來說,液體的熱性能遠遠優于空氣,其導熱系數約為空氣的15~25倍,比熱容甚至為空氣的1000~3500倍。液冷散熱技術在換熱方面表現出了風冷式散熱技術遠遠達不到的優越性能。國家發展改革委等部門發布《關于嚴格能效約束推動重點領域節能降碳的若干意見》,明確鼓勵重點行業利用綠色數據中心等新型基礎設施實現節能降耗,液冷技術成為國家及地方政策的推廣對象。

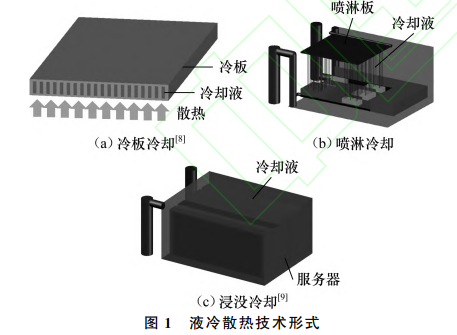

筆者將按照冷卻液是否與被冷卻器件接觸介紹不同形式的液冷散熱方式的最新進展及現存問題,包括非接觸式冷卻(主要為冷板)和接觸式冷卻(主要為浸沒和噴淋),如圖1所示。

1 冷板冷卻技術

1.1 最新進展

圖1(a)所示為冷板冷卻。從圖中可以發現,冷卻液在冷板中特定的流道中流動。因此冷板冷卻技術為非接觸式間接液冷技術。相較于噴淋和浸沒液冷技術,冷板液冷技術無需考慮冷卻液導電問題,可選用的冷卻液種類較多,如去離子水、納米流體等,其熱物性一般優于絕緣冷卻液。此外,冷板流道結構的優化可以增大對流換熱面積或提高對流換熱強度,從而有效強化換熱。目前,數據中心的冷板冷卻技術主要用于芯片液冷,主要研究方向?yàn)橥ǖ劳負鋬?yōu)化。

冷板通道拓?fù)鋬?yōu)化的主要目的是通過優化流道結構,進而改變冷卻液的流動特性,以此強化冷卻液與芯片間的換熱。優化流道結構的一個思路為降低冷板整體壓降減小泵功,以此降低數據中心能耗。冷板通道的結構優化被認為是提高液冷系統性能的關鍵。目前研究人員研究了不同的通道結構,包括板翅形、波浪形、針肋形和球形等,設計了一些新型通道結構,如歧管式通道、雙H形歧管通道、漸高翅片分流通道、交叉肋通道、菱形分流通道和分級歧管通道及并聯矩形突擴通道等。通道優化方法除了人為改變流道結構,也可使用其他方式進行拓?fù)鋬?yōu)化,如遺傳算法、參數優化和理想解法等。

目前冷板冷卻技術采用的工質主要為水,也有研究人員嘗試在冷卻液中添加其他物質,尋找或制作其他類型冷卻液,進而獲得相較于原冷卻液更加優異的換熱性能,主要包括:氮化鋁-氧化鋁-水混合納米流體、碳化硅-水混合納米流體、HFE-7100氟化液、R113制冷劑和FC-72水乳液等。

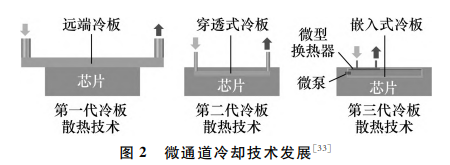

雖然采用冷板單相冷卻技術(即使用高沸點冷卻液,在換熱過程不發生相變)的系統結構簡單,但冷板相變沸騰換熱逐漸成為熱點,主要目的是使冷卻液達到一定溫度后汽化吸熱,從而有效降低芯片溫度,獲得更均勻的溫度分布,同時可以降低泵功。目前,對于強化冷板通道內沸騰換熱方式的研究主要有改變表面潤濕性、添加表面活性劑、使用均流腔,或者通過改變流道結構,如:使用分段式梯形通道結構,利用表面張力驅動汽化工質間斷向流道兩側流動,維持中心加熱點為液態區,實現氣液分相流動,進而強化沸騰;使用開口型水滴結構,可以增大換熱面積,并增加凹凸點的數量,有利于形成更多的汽化核心,進而強化沸騰。如圖2所示,冷板冷卻從第一代遠端散熱,到第二代穿透式散熱,到第三代的嵌入式散熱,實現冷板冷卻效果的量級提升,最高散熱熱流密度達到了1723W/cm2。此外,還有一些優化冷板散熱的新型方式,如將納米復合P(MEO2MA-co-OEGMA)水凝膠填充于通道立柱結構,并利用水凝膠的熱敏性,根據熱負荷變化自行調節閥通徑,冷卻液流量可從0.14mL/s升高至0.46mL/s。與傳統通道相比,自適應通道結構在達到相同制冷量的同時,COP(coefficientofperformance,性能系數)提高了一個數量級。

1.2 現存問題

冷板冷卻方式與其他冷卻方式相比,具有結構緊湊、工藝相對成熟、冷卻液可選類型較多等優勢,此外,冷板可通過微通道直接集成于芯片中,實現芯片級液冷。

冷板冷卻技術目前存在的問題主要有以下幾點:

1) 在冷板內的兩相沸騰流動,能夠顯著增強流道內的對流換熱強度,同時有效改善微通道熱沉的均溫性,但微通道內的汽化相變產生的氣泡存在不穩定性,由于目前對氣泡動力學機制尚不清晰,可能會導致通道內的“氣塞”和“返流”現象,導致流動不穩定引起傳熱惡化;

2) 由于黏滯力,冷板流道的冷卻液會沿著流動方向產生巨大的摩擦損失,這會明顯增加泵的功耗;

3) 使用微通道的冷板熱沉可以通過縮小流道的尺寸,增大換熱面積,以此強化換熱,但液體黏度限制了流道尺寸的設計下限;

4) 冷板微通道流道尺寸越小,加工工藝越復雜,而過小的流道尺寸非常容易因混入雜質而堵塞;

5) 冷板微通道由于水力直徑與流動長度的比值非常小,冷卻液在流道出口甚至可能會有數十?dāng)z氏度的溫升,并造成微通道熱沉溫度分布極不均勻;

6) 硅基冷板微流道散熱能力強,但脆性大,結構可靠性差,優化材料和結構以提高整個微流道冷卻系統的可靠性是目前需要研究并解決的關鍵問題;

7) 由于較大的比熱容和導熱系數以及極低的價格,水被認為是微通道液冷性價比最高的冷卻液,但其具有一定的腐蝕性和導電性,且存在泄漏的可能性,因此尋找性能更加優異且價格低的替代品成為當務之急;

8) 微尺度下的流動及傳熱特性相較于常規尺度存在顯著差別,微通道內流體流動和傳熱的機制有待繼續研究。

2 噴淋冷卻技術

噴淋冷卻技術應用于數據中心時,常通過使用噴淋板對服務器內各電子器件進行接觸式的冷卻,其中射流冷卻技術和噴霧冷卻技術是可以獲得更高熱流密度散熱的2種技術。

2.1 射流冷卻技術

2.1.1最新進展

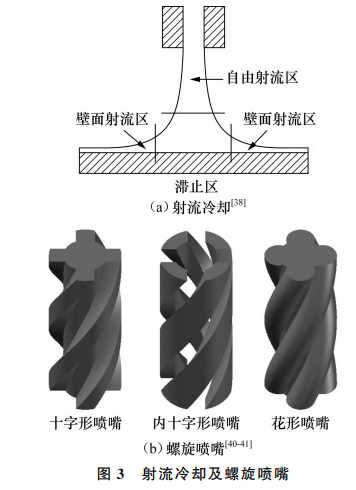

圖3(a)所示為射流冷卻技術。射流冷卻的基本工作原理為將流體從噴嘴中噴出,高速流體沖擊芯片上表面后,形成非常薄的速度邊界層和溫度邊界層,形成較強的對流換熱,進而將熱量從芯片中排出。

最初射流冷卻使用的工質是空氣,由于液體具有更好的熱性能,液體射流冷卻逐步成為研究熱點。目前,射流冷卻方式不僅可用于芯片液冷,也可用于其他發熱元件的冷卻,如顯卡、內存條和硬盤等。當前,射流冷卻技術主要研究方向?yàn)樯淞鱾鳠峤Y(jié)構優化(噴嘴孔型、噴嘴排列方式和沖擊表面結構)、射流高效冷卻液和射流沸騰換熱。

射流噴嘴孔型優化的主要目的是通過改變噴嘴的形狀,進而改變冷卻液在噴嘴出口處的速度矢量,使其沖擊在芯片表面時,產生不同的流動特性,以此強化冷卻液與芯片間的換熱。噴嘴孔型優化的一個思路為降低冷卻液出口壓降以減小泵功。目前,較為常見的噴嘴孔型為圓形、方形和矩形噴嘴。研究人員對比分析了旋轉射流(十字形、內十字形和花形3種螺旋噴嘴,如圖3(b)所示)的散熱結果,結果表明,在相同條件下,旋轉射流的平均換熱能力優于傳統圓孔射流,十字形和花形螺旋噴嘴在滯止區的換熱效果優于內十字形螺旋噴嘴,內十字形和花形螺旋噴嘴在沖擊面外緣的換熱效果優于十字形螺旋噴嘴,總體上花形螺旋噴嘴的換熱效率和換熱均勻性更好。

射流噴嘴排列方式,即陣列射流冷卻的主要目的是改善芯片整體的溫度均勻性。具體來說,單孔射流能夠在滯止點處形成強烈的對流換熱,當流體逐步遠離滯止點后,對流換熱系數快速衰減,最終導致芯片表面溫差過大;陣列射流將噴嘴陣列排布,在芯片表面形成多個強對流換熱區域,進而有效改善整體溫度均勻性。目前,較為常見的噴嘴排列方式有直線形排列、六邊形排列和交錯排列。V.S.Devahdhanush等的研究結果表明,射流速度相同時,陣列射流的臨界熱流密度高于單孔射流,但在質量流量相同時其臨界熱流密度較低。卜詩等研究了格子陣列射流,結果表明格子陣列射流能夠顯著提升雙層冷卻結構的整體傳熱效果,相較于傳統光腔結構,在無附加橫流的條件下內腔采用格子陣列可使全域平均傳熱提高28.7%。鐵鵬等針對氮化鎵芯片的局部散熱需求,研究了陣列射流冷卻對點狀熱源的散熱效果。

射流冷卻表面結構優化的主要目的是通過改變流體在表面的流動特性,同時增大換熱面積和增加汽化核心強化冷卻液與芯片間的換熱。射流冷卻的沖擊表面可分為光滑表面和粗糙表面2種類型。目前,常見的射流冷卻粗糙表面包括肋狀、針翅、凹凸表面等。吳青等研究了陣列射流下擾流柱對換熱的影響,結果表明相對于射流孔的位置,順排擾流柱的換熱能力優于叉排擾流柱,其換熱能力相較于無擾流柱時增大了約30%。

相較于微通道液冷,射流冷卻的冷卻液會與服務器內的電子元件直接接觸,射流冷卻所需的冷卻液必須是絕緣低腐蝕介質。因此,射流冷卻可以選用的冷卻液類型較少,可以考慮的射流冷卻液包括硅油和氟化液。在不考慮絕緣腐蝕的前提下,射流冷卻液主要包括:R134a制冷劑、HFE-7100氟化液、HFE-7000氟化液和氧化亞銅-水混合納米流體等。

射流冷卻可利用兩相沸騰強化換熱。當芯片溫度較高而冷卻液沸點較低時,射流沖擊于芯片表面的冷卻液會沸騰,并汽化吸熱。近5年來,研究人員主要對以下射流沸騰換熱強化方式進行了研究:

1) 射流沖擊面使用混合結構(熱沉表面中心具有三角凸棱柱,在壁面射流區使用微通道),在1367W/cm2熱流密度下,加熱表面溫度保持在86.5℃以下,證明射流沸騰在混合結構上具有優異的散熱表現;

2) 射流沖擊面使用珠粒填充多孔層,可以增大沸騰換熱面積,增加汽化成核位置,并通過光滑平面對照組發現,在相同條件下珠粒填充多孔層使換熱系數和臨界熱流密度分別提高1.5倍和2.5倍;

3) 使用激光刻蝕射流沖擊面的鎳/石墨烯微納復合結構,其換熱能力相較于微針肋表面提升了119.8%,表明沸騰換熱受射流沖擊面結構形貌及其制備工藝的影響極大。

此外,研究人員也研究了不同肋化結構對于射流沸騰換熱的影響。

2.1.2現存問題

與其他液冷技術相比,射流冷卻技術的優點為:①相對較低的壓降;②能夠通過使用多個射流陣列在大表面積上保持較高的溫度均勻度;③能夠使用一個冷卻系統冷卻多個復雜形狀的設備;④射流工質具有較高的動量,可適用于微重力環境。

射流冷卻技術目前存在的問題主要有以下幾點:

1) 射流冷卻出流工質沖擊面的滯止點處具有最高的對流換熱系數,但隨著冷卻液遠離滯止點,其對流換熱系數快速衰減,導致沖擊面溫度變化梯度太大,整體的溫度均勻性較差。

2) 陣列射流冷卻可以在沖擊面形成多個強對流區域而有效改善溫度均勻性。但噴嘴數量增多會導致單個噴嘴出口流速減緩,對流換熱強度下降;若噴嘴數量過少會導致沖擊面的溫度均勻性達不到要求。因此,采用陣列射流冷卻時,要對其結構參數進行優化設計。

3) 陣列射流相鄰噴嘴間出流冷卻液會相互干擾,阻礙流體正常流動,導致對流換熱能力有所下降。

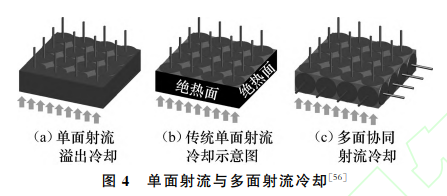

4) 射流冷卻技術的主要研究方向集中于芯片上表面的冷卻,較少關注芯片的其他表面的協同冷卻,表面利用率明顯不足,如圖4(a)和圖4(b)所示。多面協同冷卻有助于進一步強化綜合換熱,如圖4(c)所示。

5) 相變射流冷卻技術存在臨界熱流密度的限制,當芯片溫度過高,冷卻液會在芯片表面快速汽化,形成蒸汽膜,嚴重影響冷卻液與芯片間的換熱。因此,如何提高其臨界熱流密度成為相變射流冷卻技術的關鍵問題之一。

6) 較高的射流出流速度能夠強化對流換熱,將電子器件的溫度迅速降低,但受限于電子器件的結構強度,當射流出流速度過高時,可能會導致設備的損壞。

2.2 噴霧冷卻技術

2.2.1 最新進展

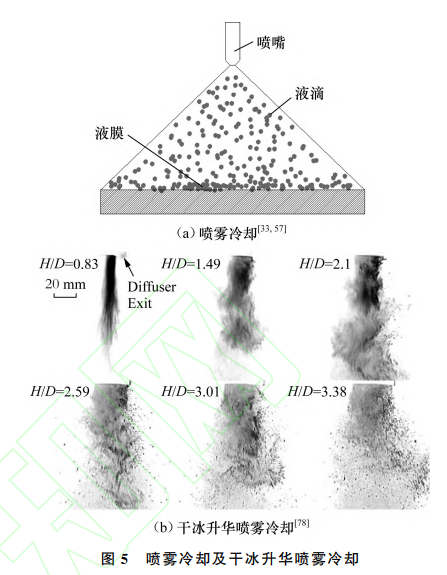

圖5(a)所示為噴霧冷卻技術。如圖所示,噴霧冷卻的基本工作原理為將冷卻液經霧化噴嘴霧化為小液滴,并噴在芯片熱表面上,由于液滴直徑較小,可以迅速吸熱蒸發,從而有效降低芯片表面溫度。噴霧冷卻與射流冷卻最大的區別在于,射流出流工質為連續成股的流體,而噴霧出流工質為微小單獨的液滴。相較于射流冷卻,噴霧冷卻的顯著特征為換熱過程以相變?yōu)橹?同時可減少換熱過程的質熱浪費。當前,噴霧冷卻技術主要研究方向?yàn)?①噴霧傳熱結構優化(霧化結構和散熱面結構);②噴霧高效冷卻液;③噴霧冷卻傳熱過程。

優化噴霧傳熱結構的主要目的與射流冷卻較為相似,但噴霧冷卻更加復雜,影響其換熱效果的參數較多,如液滴直徑、液滴分布、不凝結氣體等。散熱面結構優化被認為是噴霧冷卻換熱能力的重要途徑之一。噴霧冷卻的散熱面可分為2種類型:光滑表面和粗糙表面。目前散熱面的結構優化主要有3種方式:改變表面結構、改變表面粗糙度和涂抹表面涂層。吳正人等研究了空心錐壓力旋流噴嘴噴霧冷卻的換熱效果,結果表明,當入口壓力上升時,霧化液滴數量增加,有效提升了液體散熱面碰撞的次數,使得散熱面的液膜變薄,在2.0MPa下,空心錐壓力旋流噴嘴表現出最優的換熱性能。張偉等研究了微孔陣列霧化噴嘴,結果表明,相較于單霧化噴嘴,微孔陣列霧化噴嘴能夠產生更加均勻的液膜分布,獲得更優的散熱面溫度均勻性。在相同條件下,當過熱度大于10K,微孔陣列霧化噴嘴比單霧化噴嘴的臨界熱流密度提高16%。黃詩雯等研究對比了光滑散熱面和方肋散熱面的換熱效果,結果表明,方肋散熱面的傳熱系數始終優于光滑散熱面,當噴霧高度從29mm降低至14mm,散熱面的傳熱系數增大72%,當噴霧流量從20L/h增加至32L/h,散熱面的溫度降低2.4K。YuY.X.等研究了平面散熱面和直槽散熱面的換熱效果,結果表明,與平面散熱面相比,直槽散熱面顯著提高了噴霧冷卻的換熱性能。隨著槽深的增大,熱流密度先增大后減小。

與射流冷卻類似,噴霧冷卻的工質同樣與電子器件直接接觸,所需的冷卻液必須是絕緣低腐蝕介質,且沸點較低,因此選用的冷卻液類型相對更少,如:部分低沸點氟化液,部分制冷劑。在不考慮絕緣腐蝕的前提下,研究的噴霧冷卻液包括:HFE-7000、R134a、液氮、R1336mzz、十二烷基硫酸鈉水溶液、乙二醇、FS-31非離子表面活性劑和高醇表面活性劑等。

值得注意的是,自2016年干冰升華噴霧冷卻技術概念被提出后,受到越來越多的學者的關注。圖5(b)所示干冰升華噴霧冷卻的基本原理為:將高速高壓的液態二氧化碳流體通過窄小細縫或噴嘴噴出,液態二氧化碳在細縫內發生焦耳湯姆遜效應,壓力急劇降低并形成細小干冰顆粒,隨后被噴射至散熱面,升華并帶走大量熱量。由于干冰在升華過程中直接由固態轉變?yōu)闅鈶B(tài),散熱面不會出現液膜,若能夠徹底解決相關技術問題,干冰升華噴霧冷卻技術能夠應用于未來超高熱流密度電子器件的散熱。

噴霧冷卻屬于復雜的多相流問題,目前對于噴霧的傳熱機制還存有爭議。噴霧冷卻時,液滴撞擊散熱面會出現明顯的流態變化,而這極大影響了噴霧冷卻的傳熱特性,為探究液滴撞擊過程中液滴形態演變及其影響因素,可使用的技術包括:高速攝影、粒子圖像測速、全內反射成像、紅外熱像和高速陰影。周年勇等研究了噴霧冷卻瞬態傳熱過程,發現噴霧冷卻散熱面的溫度變化有3種模式:模式Ⅰ,散熱面迅速降溫至核態沸騰區某點直至平衡;模式Ⅱ,散熱面持續升溫至膜態沸騰區某點直至平衡;模式Ⅲ,散熱面溫度先在過渡沸騰區達成暫時的平衡,直至某一刻平衡被打破,并最終在核態沸騰區實現平衡。ZhaoX.等捕捉了噴霧在光滑表面上兩相冷卻狀態下的液膜狀態,發現隨著熱通量的增大,連續液膜發生熱誘導團聚,最終分散到孤立狀態,提出了隔離膜分布和表面平均速度的預測方法。龍文俊等發現噴霧冷卻存在熱逆轉現象,即在一定的熱流密度范圍內,隨著熱流密度的增大,散熱面溫度不升反降。熱逆轉現象對于對流換熱系數的提升作用可高達94.0%,但其僅在熱流密度逐漸升高的過程中出現。

2.2.2 現存問題

噴霧冷卻具有突出的優勢,如:換熱能力強、冷卻過程中溫差小、工質需求量小、沒有沸騰的滯后性、與固體表面之間沒有接觸熱阻,這對保證電子元件工作溫度在小范圍內波動來說是極為重要的。

噴霧冷卻技術目前存在的問題主要有以下幾點:

1) 當散熱面過熱度較低時,若霧化噴嘴噴出液滴吸收的熱量不足以使其相變汽化,則該噴霧冷卻的換熱過程僅為單相撞擊與流動,整體的換熱能力較差。

2) 當散熱面過熱度增大到一定程度時,接觸散熱面的液滴全部發生沸騰,在散熱面上方產生一層蒸汽膜,將液滴與散熱面隔開,形成萊頓弗羅斯特效應,此時,由于蒸汽膜的低導熱率,散熱性能驟然下降,電子芯片的溫度隨之迅速升高而損壞。

3) 電子設備的冷卻往往需要閉式循環,但對于霧化噴嘴,將液體擊碎而產生大量細小液滴,液滴從噴嘴高速噴射而出,在液滴吸熱汽化等過程中,都非常容易導致冷卻液進入周圍環境,長期運行會造成冷卻液的明顯損耗且對人員健康有一定的影響。

4) 霧化噴嘴的結構非常精細,對于芯片,所需的流量更少而導致霧化噴嘴的流道更小,在實際運行過程中,容易混入雜質而導致噴嘴堵塞,或者霧化噴嘴長期使用而造成磨損,又或者同類型霧化噴嘴的制造工藝中的微小變化,都會對實際噴霧特性產生顯著影響,影響噴霧場分布和噴霧冷卻效果。

5) 對于面積較大的熱源,單個噴嘴的噴霧冷卻效果較差。因此,通常采取多陣列的模式,但是多噴嘴陣列噴霧錐會相互作用和干擾,導致出現低動力流區使得液膜流動和液體更新減緩,嚴重影響了噴霧冷卻的換熱能力。

6) 雖然微/納米表面和納米結構涂層能夠改善噴霧冷卻換熱能力,但隨著長期使用,納米結構涂層可能會脫落,再加上微/納米表面制備過程和工序非常復雜,導致很難控制表面特性。因此,保持界面的穩定性是微/納米結構和納米結構涂層目前亟需解決的問題。

7) 微/納米表面結構尺度越小,產生的毛細力越大,噴霧的液滴能夠很好地鋪展于散熱面,有利于液滴汽化;但是結構尺度細化到臨界尺寸時,會導致液滴無法進入微/納米結構,如體積分?jǐn)?shù)較大的納米流體會在微/納米表面沉積,導致傳熱削弱。此時,微/納米表面的效果趨近于光滑表面。

8) 霧化冷卻過程需要極高的壓力,這會導致消耗較大泵功,因而噴霧冷卻需要權衡功耗損失和換熱效果。目前噴霧冷卻所需的部件較為復雜和繁多,占用的空間較大,需要定期檢修,因此噴霧冷卻設備研究的后續方向應為設備緊湊和組件模塊化。

3 浸沒冷卻技術

3.1 最新進展

浸沒冷卻的基本工作原理為將電子設備完全浸入冷卻液,通過循環實現電子設備散熱。浸沒冷卻技術屬于被動全液冷技術。當前,浸沒冷卻技術主要研究方向?yàn)?浸沒傳熱結構優化(排列方式和散熱面結構)、浸沒高效冷卻液和浸沒沸騰換熱。

散熱翅片高度、散熱翅片間距、散熱翅片導熱系數、折流板高度比、出口面積、進口流量、進口溫度等參數會直接影響冷卻液的換熱效果。HanJ.W.等研究了不同翅片結構浸沒冷卻傳熱特性,結果表明,與無翅片結構相比,圓形、矩形和三角形翅片結構浸沒冷卻的最高溫度分別降低了2.41%,2.57%和4.45%,三角形翅片結構表現最優。ChuangJ.等使用金屬粉末注射成型工藝制作帶有10mm釘肋的散熱面外殼,結果表明,釘肋的散熱面外殼的熱阻相對于標準的散熱面外殼減小了40%。

與射流冷卻、噴霧冷卻相似,浸沒冷卻的工質同樣會與電子器件直接接觸,因此,浸沒冷卻所需的冷卻液也必須是絕緣低腐蝕介質。冷卻液的熱物性決定了浸沒冷卻效果。根據分子結構特性,浸沒冷卻液可分為4種:氫氟飽和化合物、氫氟不飽和化合物、全氟飽和化合物和全氟不飽和化合物。在不考慮絕緣腐蝕的前提下,浸沒冷卻液包括:礦物油、熱醇油、碳化硅/白礦物油基納米流體、NOVEC-649氟化液、R1233zd(E)/乙醇混合工質、二甲基硅油和原椰子油等。

浸沒沸騰換熱利用冷卻液沸騰產生的氣泡強化浸沒腔內的冷卻液流動混合,以此增強對流換熱。SunX.Q.等研究了浸沒沸騰換熱優化,發現在上下熱源之間安裝擋板,可以防止氣態冷卻液直接從下層熱源上升到上層熱源,進而增大了上層熱源與液態冷卻液的接觸面積,降低了表面溫度,提高了箱體整體溫度均勻性。WangY.F.等將R1233zd(E)摻于乙醇中,發現有效強化了散熱面沸騰換熱,溫度均勻性最高提高57.0%。ZhouG.H.等[100]在浸沒冷卻中加入蒸汽室并填充梯度毛細芯結構,結果表明,在熱源溫度低于85℃的情況下,蒸汽室可有效輸送500W熱負荷,可應對900W的最大熱負荷而不達到干涸極限,此時蒸汽室熱阻為0.046℃/W。LiJ.等將浸沒冷卻和噴霧冷卻結合,結果表明,在合理控制浸沒狀態和噴霧壓力的情況下,浸沒冷卻的效果沒有被惡化,反而有助于強化傳熱,最大強化比達到12.2%,若綜合使用超聲強化換熱,相較于傳統浸液冷卻,超聲噴霧浸沒冷卻的換熱能力提高14.4%,并且隨著噴霧高度的提升,超聲表現出了更優的換熱能力,當噴霧高度為18mm時,換熱能力提高29.1%。

3.2 現存問題

相對于射流冷卻和噴霧冷卻,影響浸沒冷卻換熱效果的參數較少,若能夠提高冷卻液的導熱系數則能夠大幅提高浸沒冷卻的性能,電子器件都浸沒于冷卻液中,因此溫度均勻性較好。另外,相較于其他液冷技術,浸沒冷卻系統相對簡單,可靠性相對較高。

浸沒冷卻技術目前存在的問題主要有以下幾點:

1) 浸沒冷卻盡管能夠通過陣列排布同時實現多個服務器的均勻散熱,但如果需要散熱的電子設備結構較為復雜,當電子設備各處發熱量差異較大時,冷卻液可能會在電子設備的局部形成流動死區,阻礙冷卻液的正常工作循環并導致該區域溫度過高[33]。

2) 浸沒冷卻技術的最大爭議是電子設備長時間浸沒在冷卻液內是否會導致腐蝕,進而影響電子器件的正常功能和性能。

3) 理想浸沒冷卻液的介電常數、GWP值、絕緣性能等性能指標難以同時滿足要求,如何有效達到綜合指標要求成為開發浸沒冷卻液成敗的關鍵問題。

4) 利用自然對流的單相浸沒冷卻時,由于冷卻液相對較低的熱導率,導致整體散熱效果不佳,兩相浸沒冷卻存在一定的沸騰滯后現象導致沸騰開始時芯片溫度過高。

5) 如圖1(c)所示,相較于冷板和噴淋液冷,浸沒冷卻時服務器將浸泡于充足的冷卻液中,而浸沒液冷所用冷卻液的密度通常明顯高于去離子水,這導致單個浸沒液冷機柜的整體質量遠高于冷板和噴淋液冷機柜。而數據中心內可能分樓層存放大量的服務器機柜,這使得樓層底板受到巨大的壓力,導致數據中心所需的結構強度和建造成本增大。

6) 對于兩相浸沒冷卻系統,為減少冷卻液的損耗,需要保持系統密封,此時,熱負荷波動會引起密封腔內的壓力波動,因此密封腔內的壓力控制成為不可忽視的關鍵問題。另外,兩相浸沒冷卻傳熱分析主要涉及電子元件級別的散熱表面特征和傳熱流體的熱輸運,而針對服務器級別整體傳熱機制的相關研究較少,仍有待進一步完善。

7) 兩相浸沒冷卻系統壓力過高時,會導致殼體鼓脹變形,若密封效果較差時會導致氣態冷卻液大量逸出,導致冷卻液的明顯損耗,并可能危害運維人員的身體健康;密封效果較好時,壓力升高導致冷卻液沸點升高,不利于芯片的溫控,對壓力敏感電子元件也會受到干擾。

8) 兩相浸沒冷卻系統壓力過低時,系統處于負壓運行狀態,會導致殼體擠壓變形,若密封效果較差,會導致外界雜質與不凝性氣體進入密封腔,即使密封腔存在少量的不凝性氣體也會導致冷凝傳熱明顯惡化;密封效果較好時,液態冷卻液大量變?yōu)闅鈶B(tài),密封腔內液位降低,部分電子器件暴露于氣態冷卻液,散熱極限降低,不利于整體散熱,且溫度均勻性變差。

4 液冷技術對比分析

以上所述內容總結了3種液冷技術各自的優勢和現存的問題。

1) 從基礎成本的角度進行對比,對于非接觸間接液冷技術(即冷板冷卻技術),其基礎成本在于冷板材料,對于接觸式直接液冷技術(即噴淋和浸沒冷卻),其基礎成本在于冷卻液;浸沒冷卻技術需要大量的冷卻液,但當前用于接觸式直接液冷的冷卻液價格普遍較高,而冷板冷卻的冷板材料用量相對較少,且可以選用紫銅或鋁,價格相對較為適當。因此,從基礎成本的角度進行對比,冷板冷卻的優勢相對更加明顯。

2) 從加工成本的角度進行對比,噴淋冷卻的噴淋板加工相對簡單,只需要對應發熱位置開設噴淋孔位,冷板冷卻的冷板通道加工相對繁瑣,且要貼合芯片、內存和硬盤等,工藝要求相對較高;對于浸沒冷卻,由于服務器整體架構改動較大,若能夠流水線批量生產對應設備,則工藝成本可顯著降低。因此,從加工成本的角度進行對比,噴淋冷卻的優勢相對更加明顯。

3) 從改造成本的角度進行對比,用于傳統數據中心的改造時,冷板冷卻對于服務器整體架構改動幅度最小,可以保留服務器原有架構,噴淋冷卻次之,但需要額外進行密封處理,防止冷卻液散溢或泄漏,而浸沒冷卻對服務器架構改動最為明顯,較難適應服務器原有框架。因此,從改造成本的角度進行對比,冷板冷卻的優勢相對更加明顯。

4) 從運維成本的角度進行對比,3種液冷技術的運維難度相較于傳統風冷技術都較為簡單,運維難度主要在于生產廠商液冷設備的技術成熟度,施工過程中液冷設備的組合安裝以及使用階段液冷設備的檢測調控等。目前,冷板冷卻技術發展最為成熟,浸沒冷卻技術次之,噴淋冷卻技術處于起步階段。上述結論均適用于單相液冷技術,目前相變液冷技術的運維難度相對較高,系統整體復雜度呈量級提升。另外,可以從空間利用率、能源利用率等角度進行對比。

總體而言,3種液冷技術各有優缺點,需要根據數據中心自身特點擇優確定液冷方案。需要說明的是,上述對比都是基于當前數據中心液冷技術現狀的,若后續相應材料成本、加工工藝和改造技術等有所突破,上述分析需要有所更正。

5 結束語

近年來,數據中心的發展呈蓬勃之勢,與此同時,數據中心的能耗大幅上升,因此數據中心的節能減排勢在必行。液冷技術經過研究人員的共同努力,逐漸從理論基礎發展到實際應用,可有效解決數據中心內電子器件嚴苛的高熱流密度散熱要求。

目前液冷技術研究方向主要為優化傳熱結構、高效冷卻液和兩相沸騰換熱等。優化傳熱結構,如陣列布置和微/納表面結構,通過改變工質流動特性獲得優異的傳熱性能,如何提高加工工藝的便捷性,成為其有效推廣的關鍵問題之一。高效冷卻液,如納米流體和液態金屬,具有優異的熱物性并表現出極高的換熱效果,如何降低其使用成本,成為其有效推廣的關鍵問題之一。兩相沸騰換熱,利用冷卻液的相變潛熱,可明顯強化換熱強度并改善溫度均勻性,如何提高兩相液冷系統的可靠性與安全性,成為其有效推廣的關鍵問題之一。

總體而言,數據中心的液冷技術處于起步階段,仍有許多關鍵問題亟待解決。相較于基于風冷技術構建的數據中心,基于液冷技術構建的數據中心對其內部的布局、構架、設備等需求發生了明顯的變化,勢必重構數據中心的相關產業鏈,這對于我國來說是一個非常關鍵的時期,相關高校、企業和研究機構等應該集中力量,突破關鍵“卡脖子”技術,把握技術創新主動權,實現數據中心相關產業鏈的自主研發、自主生產、自主建造,并滿足數據中心節能減排與低碳環保的需求,實現可持續綠色數據中心的高效運營,提升我國數據中心行業在國際上的核心競爭力。
