隨著互聯網、通信、金融等行業的發展數據中心產業邁入高質量發展新階段在國家“雙碳”戰略目標和“東數西算”工程的有力指引下數據中心加快向創新技術、強大算力、超高能效為特征的方向演進。數據中心已經成為支撐經濟社會數字化轉型必不可少的“算力地基”是數字經濟蓬勃發展的重要引擎。

數據中心作為高顯熱的大型計算機房IT設備全年散熱能耗巨大。根據Uptime最新報告指出全球大型數據中心年均PUE為1.59其中空調系統的能耗占比大于30%。空調系統能耗是制約數據中心PUE值的關鍵因素通過空調系統架構的創新降低空調系統能耗是未來數據中心走向綠色低碳方向發展恒久的主題。

本文針對國內某新建大型數據中心項目提出了一種高效節能的冷源空調架構。

項目概況

項目位于夏熱冬冷地區建筑面積約2萬平方米從建筑規模上可以歸類為大型數據中心。

原理概述

系統主要設備包括冷卻塔、冷水機組、循環水泵、蓄冷罐、雙盤管空調末端等。

冷源系統

1、冷源配置

冷源系統按照《數據中心設計規范》A級標準設計。設置4套制冷單元為末端空調提供冷水制冷單元3+1套冗余配置由冷水機組提供冷凍水作為主冷源冷卻塔提供冷卻水作為預冷冷源冷卻塔布置于建筑屋面。冷凍水系統和冷卻水系統的介質均采用軟化水定壓補水分別采用各自的自動定壓補水排氣裝置補水來自生產加壓給水。

2、管網形式

冷凍水和冷卻水系統均采用一次泵變流量系統。冷凍水變頻循環泵、冷卻水變頻循環泵與變頻離心式冷水機組采用一對一形式冷卻水泵和冷卻塔采用一對多形式冷卻水泵采用并聯運行方式。

冷凍水系統和冷卻水系統的主干管都采用環狀管網形式保證單點故障時系統的正常運行兩個系統均可以根據末端IT設備的冷負荷變化進行流量調節達到供水參數的穩定及節能的目的。

3、連續制冷

為保證數據中心的連續供冷保證冷凍水系統和冷卻水系統的供冷可靠性防止突然停電或機器故障引起制冷系統中斷事故造成數據中心機房的送風溫度急劇升高使服務器高溫宕機影響業務安全故而在冷凍水系統的供水環路上串聯設置閉式蓄冷罐蓄冷罐總的供應冷凍水時間為15分鐘與UPS后備電源蓄電時間相同蓄冷罐布置于一層室外地面。另外在地下一層設置冷卻水系統的補水池、軟化水處理裝置和變頻供水機組為屋面上的方形閉式冷卻塔進行補水補水池的有效儲水量可以滿足冷卻塔12小時的補水用量。當市政自來水停水時可以通過后備儲水池支撐制冷系統連續12小時不間斷運行。

末端系統

1、末端配置

IT機房?jī)?nèi)設置雙盤管空調末端N+1冗余配置用于IT服務器的制冷送風采用彌漫送風形式。

2、氣流組織

空調設備送出的冷風通過百葉風墻至IT機柜冷通道內封閉熱通道熱回風經過吊頂回至空調設備。此水平置換送風的氣流組織改變了傳統地板下送風、上送風和水平行級送風等形式熱通道封閉提高了IT機房整體熱流密度氣流組織更優且無需架空地板降本增效。另外采用彌漫送風形式可以最大化利用機房的空間相比于同制冷量的其他形式精密空調單位冷量下的占地面積更小供冷密度更高通過密排布置更容易實現后期擴展方便部署尤其適用于大型數據中心高密度部署適應更高服務器機架的設計。氣流組織和氣流場如圖1、圖2所示。

 圖1 機房氣流組織示意圖

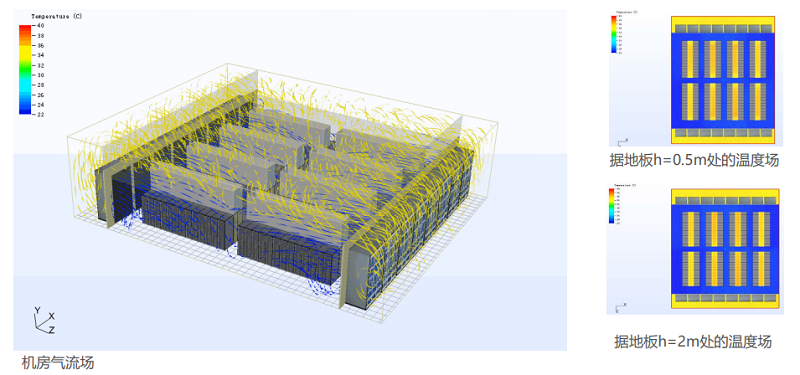

圖2 機房CFD氣流場和溫度場模擬結果

3、末端形式

空調設備的冷源接管采用雙盤管形式。第一道盤管的冷媒為冷卻水夏季提供預冷冷源冬季時關閉#xff1b;第二道盤管的冷媒為冷凍水提供再冷冷源。

4、工況設定

夏季和過渡季節時熱通道內的空氣先經過第一道冷卻水盤管預冷然后再經過第二道冷凍水盤管冷卻后送入冷通道內。冬季時關閉第一道冷卻水盤管段僅開啟第二道冷凍水盤管熱通道內的空氣直接通過第二道冷凍水盤管冷卻后送入冷通道內。

5、節能原理

• 延長自然冷卻時間

空調設備采用雙盤管的形式全年均可實現自然冷卻尤其在過渡季和冬季時可以更好地利用自然冷源減少冷水機組的能耗。同時IT服務器機柜采用較高的送、回風溫度可以提高冷凍水系統和冷卻水系統的供、回水溫度進而提高冷水機組的制冷效率同時獲得更多的自然冷卻時間降低整個數據中心項目的PUE值。

• 合理分配冷量

在每臺空調設備的冷凍水回水支管和冷卻水回水支管上分別設置能量閥通過控制能量閥的開度調節進入冷凍水盤管和冷卻水盤管的水流量從而滿足數據機房?jī)?nèi)的送風溫度要求。能量閥由流量計、供回水溫度傳感器和電動調節閥等組成可以確保通過閥體的最大流量等于盤管的額定流量精準控制不產生過流現象避免能量浪費。同時可以進行壓力無關型的調節杜絕大流量小溫差現象從而實現節能目的。

• 高效精準送風

IT機房中的空調設備采用群控方式在每個冷通道內均勻布置溫度傳感器采取最不利點處的送風溫度通過空調設備的群控控制器控制機組的EC風機轉速調節空調設備的送風風量達到節能目的?？照{(diào)設備采用EC風機技術可以節省設備內部的空間風量大且效率高功耗和噪音更低可以實現10%~100%的無極調速同時可以軟啟動無需皮帶傳動散熱性能更好故障率更低從而可以降低數據中心項目中空調設備的能耗降低PUE值。

冷源控制及運行模式

1、群控系統

制冷單元設置群控系統冷水機組可以根據冷凍水系統的供回水溫度和機組電流自動選擇運行臺數以便達到最佳的節能狀態。系統管理器監測制冷單元的運行時間當末端負荷減少時關閉運行時間最長的冷水機組保持所有冷水機組的運行時間相當。

冷卻塔的進出水分別配置溫度傳感器可以根據進出水溫度來調節風機頻率降低冷卻塔的能耗。冷卻塔接受來自數據中心大樓BA系統的整體啟動和停止控制指令并將機組的已啟動或已停止?fàn)顟B(tài)信號、綜合報警信號和主要工藝參數送入自控系統。

2、工況控制

• 溫度控制

檢測冷凍水系統和冷卻水系統供、回水管路上的溫度、壓力和流量。冷凍水系統的供回水溫度設定值全年恒定。冷卻水夏季供回水溫度設定值根據所選擇的冷卻塔逼近度確定冬季冷卻水供回水溫度設定值與冷凍水一致。當冷卻水系統的供水溫度低于設定值時調節冷卻塔的風機頻率當閉式冷卻塔的風機處于最低頻率時調節冷卻水系統供回水旁通管上的電動調節閥控制此溫度。

• 蓄冷控制

在每個閉式蓄冷罐的出水管上安裝溫度傳感器監測出水溫度。當閉式蓄冷罐的出水溫度大于設定值且冷凍水系統主管溫度等于設定值的時間長達2min時蓄冷罐進行沖冷。另外在屋面上設置干球溫度和濕球溫度的檢測為冷源系統的運行模式切換提供室外參數依據。

• 壓力控制

系統末端設置壓差傳感器可以根據最不利環路壓差來控制冷凍水循環泵和冷卻水循環泵的頻率以及壓差旁通閥的開度保證供回水管路的壓差不大于0.10MPa。當末端負載增加時最不利環路的實際壓差變小這時通過提高循環泵的運行頻率使得最不利環路的壓差達到設定值。反之末端負載減小時最不利環路的實際壓差變大這時通過降低循環泵的運行頻率使得最不利環路的壓差達到設定值。當循環水泵的運行頻率降低至最低頻率時開啟供、回水旁通管上的電動調節閥閥門的開度由最不利環路的壓差來控制。

3、模式轉換

夏季和過渡季節末端空調設備開啟第一道冷卻水盤管進行預冷同時開啟第二道冷凍水盤管進行再冷此時冷卻塔、冷卻水泵、冷水機組、冷凍水泵全部開啟蓄冷罐進行蓄冷運行狀態。當市電斷電時蓄冷罐進行放冷運行狀態此時冷凍水泵處于全部開啟狀態冷卻水泵全部關閉。當市電恢復或者柴油發電機系統供電正常后蓄冷罐進行充冷充冷完成后蓄冷罐再次進入正常的蓄冷運行狀態。

冬季冷卻水系統的供回水溫度達到冷凍水設計溫度時空調設備關閉第一道冷卻水盤管只開啟第二道冷凍水盤管系統將冷卻塔提供的冷卻水轉換至第二道冷凍水盤管進行供冷。此時冷卻塔和冷卻水泵全部開啟負擔末端空氣處理機組AHU的全部冷負荷冷水機組和冷凍水泵全部關閉節省制冷所需能耗。蓄冷罐進行蓄冷運行狀態當市電斷電時蓄冷罐進行放冷運行狀態此時冷卻水泵處于全部開啟狀態冷凍水泵全部關閉。當市電恢復或者柴油發電機系統供電正常后蓄冷罐進行充冷充冷完成后蓄冷罐再次進入正常的蓄冷運行狀態。

冷水機組和冷卻塔的配電方式為市電供電。夏季和過渡季節時冷凍水泵的配電方式為UPS電源供電冷卻水泵的配電方式為市電供電#xff1b;冬季時冷卻水泵的配電方式為UPS電源供電冷凍水泵的配電方式為市電供電。服務于冷凍水泵和冷卻水泵的UPS電源可以在冬夏季時根據運行模式進行切換共用一套UPS電源從而降低動力UPS的數量節省初投資。

結束語

在我國大力發展數據中心的時期數據中心的能源消耗占比逐步增大數據中心的PUE值面臨著嚴峻的挑戰。通過本文中高效節能冷源系統和雙盤管空氣處理機組相結合的空調架構形式可以使整個數據中心項目的PUE值達到1.25以下滿足國家節能政策的要求對助力我國完成“雙碳”目標推進新一代綠色節能數據中心建設具有重要意義。
