隨著信息技術和云計算的快速發展，服務器機柜在數據中心的應用越來越廣泛。液冷技術作為一種新型的冷卻方式，具有高能效、高密度和低噪音等優點，因此在服務器機柜領域的應用逐漸受到關注。本文將詳細介紹液冷機柜的技術原理、內部結構以及發展趨勢。

據賽迪顧問預測，中國液冷數據中心市場規模將由2019年的260.9億元增長至2025年的1283.2億元，行業增速保持在30%以上。中國液冷數據中心基礎設施市場規模將由2019年的64.7億元增長至2025年的245.3億元。

同時，根據近日三大運營商與液冷產業鏈代表企業共同發布《電信運營商液冷技術白皮書》，提出2025年開展液冷技術規模應用，50%（即50%為高功率機柜）以上項目應用液冷技術。

結合工信部相關統計：預計2025年中國IDC新增機柜需求達到每年75萬臺，則年均新增10KW（千瓦）以上機柜38萬臺，浸沒式液冷單KW價值量約1.2萬元，則年均新增液冷市場規模約450億元。

一、液冷機柜的技術原理

液冷技術是一種通過液體作為散熱媒介來帶走服務器機柜中設備熱量的一種冷卻方式。

具體來說，液冷技術利用了液體的高熱傳導系數，通過泵浦將液體從冷凝器輸送到服務器機柜中的各個設備，吸收設備產生的熱量，再流回冷凝器進行降溫，循環往復，達到高效冷卻的效果。

1.1技術原理圖解

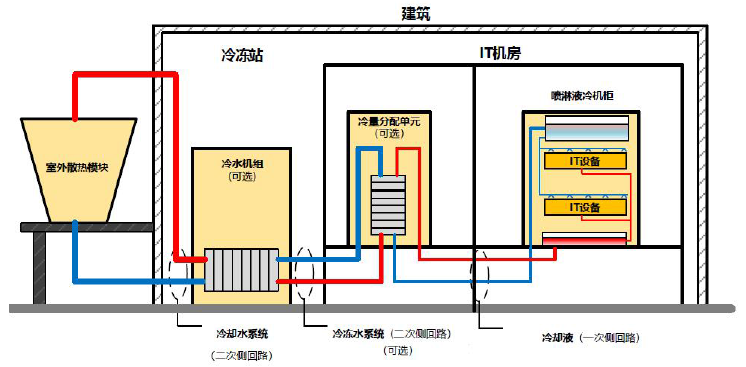

圖1-1液冷系統技術原理圖解

工作原理

冷卻水通入機組,與導熱介質進行熱交換,帶走導熱介質的熱量,達到預定使用的溫度?？筛鶕?jù)系統壓力、溫度、流量自動變頻調節。利用液冷熱交換對主要熱源進行冷卻，減少風冷系統的使用。通過液冷設備為發熱元件提供冷卻液循環，節省了空氣換熱環節，并省卻大量制冷系統的能耗。

• 液體供應系統負責提供冷卻液體，一般為去離子水和乙二醇混合物等。

• 液體循環系統由泵浦、管道和換熱器組成，負責將液體從服務器機柜中吸收的熱量帶回到冷卻系統進行降溫處理。

• 冷卻系統主要由冷卻塔、冷凍水系統和散熱系統組成，負責將液體中的熱量傳遞給外界環境。

• 控制系統主要負責控制液體溫度、流量等參數，保證液冷系統的穩定運行。

• 監控系統則負責實時監測液冷系統的運行狀態，及時發現并處理故障。（圖中暫未列出監控系統）

二、液冷機柜的內部結構

液冷機柜的內部結構主要由以下幾個部分組成：

• 服務器設備區：放置服務器的區域，設備產生的熱量通過液冷系統進行散熱。

• 液體循環管道：液冷系統中液體循環的通道，包括進液管道、出液管道和循環管道。

• 冷凝器：將液體中的熱量傳遞給外界環境的設備，通常采用板式換熱器或殼管式換熱器等。

• 冷卻水塔：提供冷卻水源的設備，將熱量傳遞給大氣環境。

• 泵浦：用于驅動液體循環的設備，通常采用離心泵或螺桿泵等。

• 監控系統：對液冷系統的運行狀態進行實時監測和控制的設備，包括溫度傳感器、壓力傳感器和液位傳感器等。

• 電氣控制系統：用于控制液冷系統的電氣部件，包括控制柜、電源等。

• 維護結構：包括機柜門、觀察窗和過濾網等維護設施。

三、液冷機柜的發展趨勢

隨著云計算和數據中心的快速發展，服務器機柜的冷卻問題越來越受到關注。作為一種新型的冷卻方式，液冷技術在服務器機柜領域的應用前景廣闊，未來將有以下幾個發展趨勢：

1）更高效能效

隨著數據中心規模的不斷擴大，對于冷卻系統的能耗要求也越來越高。因此，液冷技術的能效問題是未來發展的重要方向。通過優化液冷系統的設計、選用高效的泵浦和換熱器等措施可以提高液冷系統的能效水平，從而降低數據中心的能耗。

2）更低噪音

傳統的風冷系統由于風扇的轉動會產生較大的噪音，對于數據中心的運行環境不利。而液冷系統的泵浦和風扇等設備產生的噪音相對較小，可以更好地滿足數據中心對于低噪音環境的需求。未來可以通過進一步優化液冷系統的設計和技術參數，降低液冷設備的噪音水平。

3）更靈活可擴展性

隨著云計算和虛擬化技術的快速發展，數據中心的規模不斷擴大，對于服務器機柜的數量和配置的需求也不斷增加。因此，液冷機柜的設計需要具備靈活可擴展性，能夠適應不同規模的數據中心和不同配置的服務器機柜的需求?？梢酝ㄟ^模塊化的設計方法，將液冷系統的各個部件采用標準化、通用化的設計，方便后期擴展和維護。

技術優勢主要有以下幾點：

1）在算力能耗方面

全液冷機柜可實現高算力密度，單柜最高支持160顆CPU，一柜頂十柜，并實現了高供電密度，可支持單柜100kW的功率密度，相比傳統數據中心功率密度提升10倍以上，空間利用率提升5-10倍，與此同時，背門換熱能力達20kW，能耗小于2kW。

2）在換熱效能方面

全自然冷液冷背門比空調系統更加貼近熱源，避免了原采用空調風冷散熱的部分較高功耗部件產生局部熱點，實現高效換熱，能效比COP可達10以上(COP指制冷系統中產生的冷量與消耗的能量之間的轉換比率，能效比越大，節省的電能就越多）。

3）在安全可靠性方面

依托先進的管路焊接工藝，全液冷機柜系統承壓能力強，可承壓1.6MPa，保證系統穩定運行；并采用四重防漏液設計，冷板節點表面均部署了漏液監測裝置，一旦測到液體泄漏，系統自動停機，從而保護設備安全，同時還在每個機柜底部，全自然冷液冷背門以及整個機房管路均部署了漏液監測。

四、液冷技術的前景及挑戰

液冷技術作為一種新型的冷卻方式，在服務器機柜領域的應用前景廣闊。

液冷技術的幾種發展路線：

1）冷板式液冷是指采用液體作為傳熱工質在冷板內部流道流動，通過熱傳遞對熱源實現冷卻的非接觸液體冷卻技術。在冷板式液冷系統中，服務器芯片等發熱器件不直接接觸液體，而是通過裝配在需要冷卻的電子元器件上的冷板進行散熱。浪潮信息數據中心產品部副總經理李金波指出，冷板式液冷利用冷板中流動的冷卻液進行非接觸式散熱，對現有服務器芯片組件及附屬部件改動量小，是目前應用較早且技術成熟度較高的一種液冷散熱方案。

2）浸沒式液冷是將服務器完全浸入冷卻液中，全部發熱元件熱量直接傳遞給冷卻液，再通過冷卻液循環流動或蒸發冷凝相變進行散熱。其中，冷卻液循環流動的方式為單相浸沒式液冷，冷卻液蒸發冷凝相變的方式為相變浸沒式液冷，相變浸沒式液冷控制更復雜、要求更高。

浸沒式液冷相對創新性較強，但驗證性不足。單向浸沒式液冷的冷卻液流速會非常慢，相變浸沒式液冷則會存在氣和液的承壓?jiǎn)栴}，在技術的可靠性方面仍需要驗證。此外，浸沒式液冷使用的冷卻液不導電，但仍需要對冷卻液做持續的干燥處理。

3）噴淋式液冷則是用冷卻液直接噴淋芯片等發熱單元，通過對流換熱進行散熱，一般不需要對數據中心的基礎設施進行大幅度改動。

液冷技術面臨的挑戰：

數據中心液冷市場創新極為活躍，關于浸沒式、冷板式、噴淋式等多種液冷技術孰優孰劣的討論此起彼伏。雖有“路線之爭”，但無論選擇哪種技術路線，成本仍是橫在液冷技術普惠面前的攔路虎；

據業界測算，目前液冷數據中心的初期建設成本比風冷要高出10%左右，需要1.5年才可實現總擁有成本與投資回報的平衡。

液冷技術非常復雜，涉及液冷數據中心系統架構層、液冷部件及接口層、液冷基礎設施層(液冷機柜、組件、換熱設備、室外集成冷源等)、液冷監控系統層等多方面，產業鏈各企業技術路徑多種多樣，產品規格千差萬別，想要對液冷技術進行標準化適配和部署的難度很大。

一個現實的問題是，液冷技術雖然誕生較早，但此前一直處于小規模部署階段，眾多鏈條企業尚依靠“小規模試產”的方式完成產品及服務交付，難以形成規范化、規?；l(fā)展態勢。
