摘要：IGBT 模塊正在向小尺寸、大功率的方向發展，因此散熱問題已成為制約IGBT 模塊可靠性的瓶頸。熱仿真和熱設計是IGBT 模塊設計的一個重要環節。本文系統地對IGBT 模塊及其散熱系統進行全面熱仿真,并與實驗數據進行對比。對IGBT 模塊的溫度場分布，結殼熱阻的構成等進行分析。結果表明，所建模型能夠準確計算模塊的溫度分布。在構成結殼熱阻的4 部分——芯片熱阻、焊料熱阻、覆銅陶瓷板熱阻、銅基板熱阻中，覆銅陶瓷板熱阻為主要部分，占整個結殼熱阻的75%以上。

0 引言

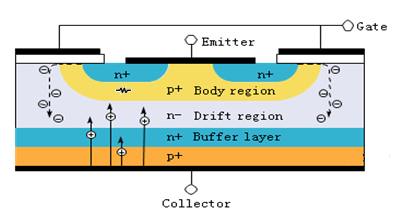

IGBT(Insulated Gate Bipolar Transistor)廣泛應用于小體積、低噪聲、高性能的電子設備

中，如逆變器、不間斷電源(UPS)、逆變電焊機以及電機調速的變頻器中。近年來隨著人們對電力電子裝置要求的日漸提高，電子設備及系統正向小型化、多功能方向發展，IGBT 模塊也正在向小尺寸、大功率的方向發展。隨之而來的是模塊內所產生的高熱流密度帶來的散熱問題，該問題已成為制約IGBT 模塊可靠性的瓶頸，迫使人們對傳統的熱設計技術進行進一步的研究，探索適應這一新趨勢的有效散熱措施。而當采用了一項新型熱設計技術時，產品的身價也隨之增加。因此, IGBT 模塊散熱系統的設計對模塊的性能和價值有重要影響。隨著計算機軟件的發展,利用有限元技術計算散熱問題已在工程實際中得到普遍應用。

其優點是可以對影響熱分布的諸多因素 (部件幾何尺寸、分布狀態、導熱材料的傳輸系數、周圍環境等)進行計算機模擬,計算結果通過圖形化顯示直觀的溫度場分布,可以高效、高速地應用在精度要求不是很苛刻的產品的熱設計中。目前，針對IGBT 模塊的散熱效果研究都只局限于局部的導熱模擬或者散熱器的設計。本文主要使用商業軟件系統地對IGBT 模塊及其散熱系統進行全面熱仿真,并與實驗數據進行對比，對IGBT 模塊的溫度場分布，結殼熱阻的構成等進行分析。

1 仿真模型

本文研究的型號為GS100A1200V 的IGBT 模塊。為兩個IGBT 串聯構成，用柵極電壓來控制IGBT 的開關。柵極加15 V 電壓時，為開通狀態，此時IGBT 芯片產生熱負荷。

1.1 幾何模型

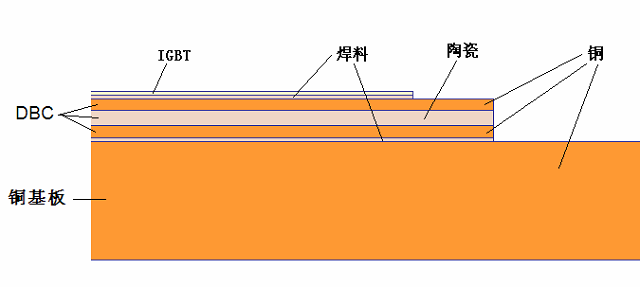

圖 1 為模塊的內部結構。將Al2O3 或 AlN 敷銅陶瓷板—DBC（Direct bond copper）焊接到銅基板上，DBC 的上層銅箔被腐蝕出電路圖形，用于焊接硅片，IGBT 和快恢復二極管（Fast Recovery Epitaxial Diode，F(xiàn)RED）焊接在DBC 上，連接引線端子以及實現芯片之間的互連。硅片的頂端電極（IGBT 的發射極、柵極和二極管的陽極）與DBC 之間通過鋁絲鍵合工藝（Wire-bond technology）實現連接。IGBT 模塊通過螺釘固定在風冷散熱器上。

IGBT 模塊及其散熱器的結構尺寸與參數如表1 所示。

圖1 模塊的內部結構示意圖

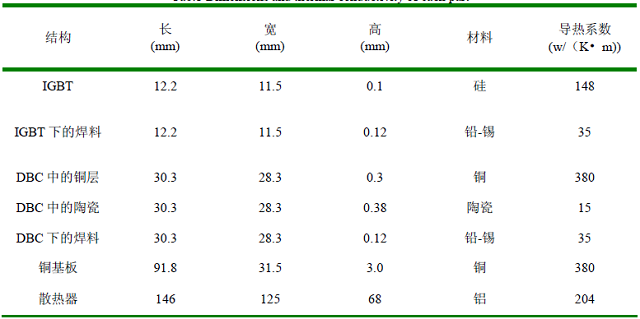

表1 幾何模型各部分結構尺寸與導熱系數

1.2 穩態傳熱模型介紹

由于系統溫度較低，可忽略IGBT 模塊及其散熱器與環境之間的輻射換熱。認為只存在導熱與對流換熱兩種傳熱方式。本文只對IGBT 模塊穩態熱分布進行計算。IGBT 模塊內部的傳熱過程主要為導熱；散熱器與空氣之間的傳熱過程為強迫對流換熱。使用商業軟件對模塊及其散熱器溫度場進行數值模擬。所加的邊界條件如下：

1. 認為產生的熱量在IGBT 上均勻分布，因此在IGBT 上為第二類邊界條件，即均勻的熱流密度，其總的熱流量等于IGBT 的發熱量。

2. 整個模塊封裝在塑料盒中，模塊上部用硅凝膠密封保護，且硅凝膠的導熱系數很低，可以忽略不計。因此可以認為IGBT 產生的熱量只通過銅基板底面向外界傳遞，其它邊界面上均為絕熱邊界條件。

3. 假定在導熱過程當中兩種材料的接觸良好，分界面上溫度與熱流密度連續。

4. 整個實驗裝置放在流場中進行測試，入口速度為1 m/s，入口溫度為18.4℃，出口邊界條件為壓力出口。環境溫度為18.4℃，忽略散熱器與環境的輻射換熱。

2 實驗裝置

為了保持實驗系統的穩定性，實驗采用了恒流源給模塊供電，然后使用電壓表讀出功率電路兩端的壓降，即可得到IGBT 的發熱功率。當兩柵極分別加15V 電壓時，IGBT 模塊開始導通，通過恒流源給定恒定的電流使兩IGBT 產生穩定的熱流密度，再通過電壓表測得模塊的通態壓降，得到發熱功率。

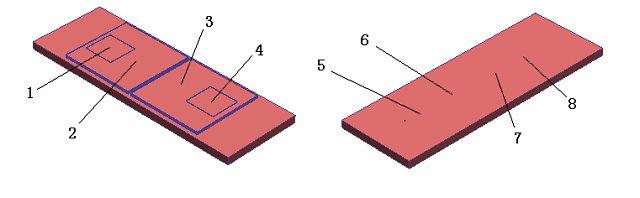

本實驗分別測量了兩個 IGBT 和二極管的溫度以及與他們相對應的銅底板的四個點的溫度。在測量測點溫度時本實驗采用的是K 型（鎳絡-鎳硅）熱電偶。實驗裝置如圖2 所示。測溫點的布置如圖3 所示。

圖2 實驗裝置圖

        （a）IGBT 及FRED 上的測點                                  （b）銅基板底面的4 個測點

圖3 溫度測量點分布圖

3 結果分析

3.1 模擬值與實測值對比

在 3 種不同的工況下進行實驗?？刂齐娏鳛?1 A，51 A，72 A，通過電壓表讀出通態壓降分別為2.371 V、2.865 V、3.382 V。計算得到在三種不同的工況下的熱耗散功率為73.5W、146.1 W、243.5 W。通過計算3 種工況下IGBT 散熱系統的溫度場分布,可得模塊及散熱器的溫度場云圖,如圖4 所示,其最高溫度在IGBT 芯片上，3 種工況下分別為41.7 ℃、64.6℃、95.8 ℃。模擬結果與實測值的對比如表2 所示。

圖4 243.5W時IGBT及散熱器溫度分布圖

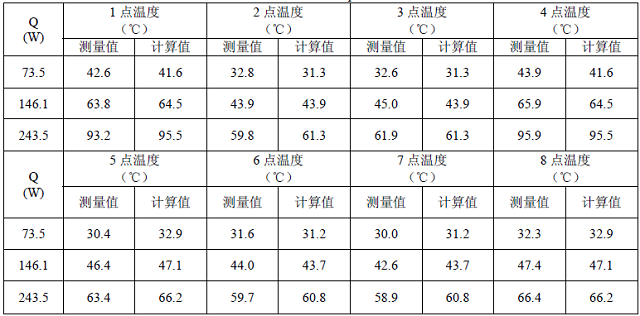

表2 數值模擬與實驗結果對比

在以上 3 種工況下被測量的8 個點的實驗值與計算值的最大絕對誤差為2.8℃，最大相對誤差為8.2 % 小于10 %，在允許范圍之內，所以可以驗證模型的正確性，因此數值仿真的結果可以模擬實際情況。

3.2 模塊的結殼熱阻分析

模塊的結殼熱阻直接反應模塊的熱特性，根據穩態時的結殼熱阻可以對模塊工作穩定后芯片的結溫進行預測，確保芯片溫度不超過額定溫度。穩態時結殼熱阻的定義為：

其中， T_j 為芯片的結溫； T_c為殼溫，即銅底板的平均溫度；Q 為單個芯片的發熱功率。通過實驗及數值模擬的結果可以算出模塊在三種不同的工況下的結殼熱阻均為0.22 K/W，可見其結殼熱阻為常量，大小只與它的內部結構有關，不隨加熱功率而變化。由于向硅凝膠傳遞的熱量可以忽略不計，結殼熱阻主要包括熱量從芯片通過DBC 板與銅基板向散熱器傳遞過程中的熱阻，即IGBT 芯片(R_chip)、焊料（R_solder）、DBC（R_DBC）、銅基板（R_sub）的熱阻。由數值模擬分析可得4 部分熱阻如表3 所示。

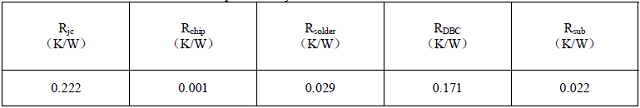

表3 結殼熱阻構成

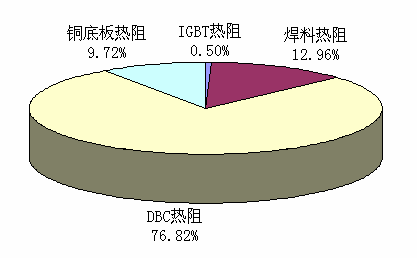

其各部分的比例關系如圖5 所示，可看出DBC 熱阻占了結殼熱阻的絕大部分，因此減小DBC 的熱阻是減小結殼熱阻最有效的方法之一。

圖5 結殼熱阻的構成

4 結論

（1） 對IGBT 模塊及其散熱器建立了穩態熱分析數值模型，模擬結果與傳熱實驗數據的對比結果表明，所建數值模型能夠正確的模擬不同工況下IGBT 模塊及其散熱器的溫度分布。

（2） IGBT 模塊的結殼熱阻是由芯片、焊料、DBC、銅板四部分熱阻構成的，通過模擬分析可得，DBC 板的熱阻占絕大部分，原因是由于DBC 板中的陶瓷導熱系數很小。因此，提高DBC 板中陶瓷的導熱系數是減小結殼熱阻的一種非常有效途徑。
