1963年，美國Los Alamos國家實驗室的George

M. Grover發明了并且制造出了熱管，基于熱管的傳導原理與相變介質的快速熱傳遞性質，將發熱物體的熱量不需要動力迅速傳遞到熱源外。我國自70年代開始開展了熱管的性能研究以及熱管在電子器件冷卻及空間飛行器方面的應用研究，用熱管支撐換熱器來回收廢熱，并將它應用于工業以節約能源。

近幾年來制冷技術的研究和制造商將熱管技術應用到數據中心的制冷系統中，熱管具有獨特的技術優勢，在數據中心的制冷系統節能和節水方面收到良好的效果。

1、熱管技術原理

典型的熱管由管殼、吸液芯和工作介質組成。管殼為兩端密封的圓柱管，管的內壁貼附同心圓筒式的金屬絲網或其它多孔介質，即吸液芯。對熱管的一端加熱后，由于管內壓力很低，工質吸收熱量變?yōu)檎羝缓笤趬翰钭饔孟铝飨蛄硪欢?，向外界釋放熱量后再凝結成液體，依靠吸液芯的毛細抽吸力流回加熱段，再次受熱氣化，如此往復循環，就可以連續不斷地將熱量從一端傳遞到另一端。

圖 熱管示意圖

將熱管技術應用到數據中心的制冷系統，是利用室內、外溫差通過熱管將室內熱量交換到室外，從而降低室內溫度的系統設備。熱管換熱系統利用循環工質的氣液相變來傳遞熱量，通過特殊的管路聯接，將蒸發段和冷凝段分離開來，室內機為該系統的吸熱端，冷凝器為其放熱端，室內機中的工質在機房內吸熱蒸發變?yōu)闅鈶B(tài)，經過氣管流入冷凝器，并在冷凝器內放熱冷凝為液態，然后通過液管回到室內機繼續吸熱蒸發。熱量傳輸是無源運行，無運動部件，零能耗且故障率極低。

圖 熱管循環示意圖

熱管在實現這一熱量轉移過程中，包含了以下六個相互關聯的主要過程：

（1）熱量從熱源通過管壁和充滿工作液體的吸液芯傳遞到液-汽分界面；

（2）液體在蒸發段內的液-汽分界面上蒸發；

（3）蒸汽腔內的蒸汽從蒸發段流到冷凝段；

（4）蒸汽在冷凝段內的汽-液分界面上凝結；

（5）熱量從汽-液分界面通過吸液芯、液體和管壁傳給冷源；

（6）在吸液芯內由于毛細作用使冷凝后的工作液體回到蒸發段。

由于熱管是依靠自身內部工作液體的相變來實現傳熱的傳熱元件，所以其具有以下優點：

（1）超強的導熱性能：熱管依靠工作介質的汽、液相變傳熱，換熱系數高，傳熱熱阻很小，可傳遞熱流密度較大。其導熱系數比金、銀、銅、鋁等優良導熱體高出了幾個數量級。

（2）優良的等溫性：由于熱管內腔的蒸汽處于飽和狀態，其粘度較低，在流動中產生的壓降很小，所以熱管的蒸發段與冷凝段之間的溫差很小，近似等溫。

（3）可變熱流密度：可以通過獨立改變蒸發段或冷凝段的加熱面積的方法調節蒸發段和冷凝段的熱流密度，以解決其他傳熱方式難以解決的問題。

（4）熱流傳遞方向可控：通過改變內部循環力的方式，可以實現熱流單向傳遞、雙向傳遞、抗重力傳遞等。

（5）環境適應性強：熱管的形狀可根據熱源和冷源的條件靈活變化，其形狀可制成電機的轉軸、燃氣輪機葉片、鉆頭、手術刀等；可應用于地面(重力場)，也可以應用于空間(無重力場)。

（6）熱管屬于被動傳熱：工質在熱管內的流動循環完全依靠管內結構及工質自身的熱力平衡實現，沒有任何動力部件，屬于無耗能傳熱，工作性能穩定，可靠性高。

從熱管的工作原理可以看出，熱管是基本無耗能的原件，通過實現熱量的轉移從而進行制冷。

2、熱管技術在數據中心中的應用

目前熱管技術在數據中心的產品有：單熱管式精密空調、熱管+機械制冷精密空調和重力熱管型背板空調

1）單熱管式制冷系統

單熱管精密空調由熱管、蒸發器、EC風機和室外機組成，在結構與水冷末端精密空調相似，但采用氟的冷媒，無制冷壓縮機，室外機采用風冷或蒸發冷卻。有效的提高制冷的能效。

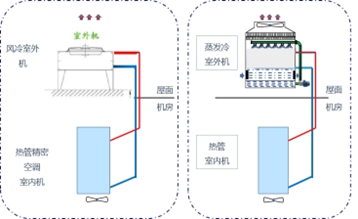

圖 單熱管式制冷系統架構示意圖

熱管式機房精密空調適用于常年可以使用低溫自然冷源的地區，不需要機械制冷，只有室內和室外風機的耗能，有效降低空調的耗能，提升制冷系統的節能效果。

2）熱管+機械制制冷系統

在我國有很多的地區采用全熱管技術的制冷空調還無法滿足全年所有工況可以提供數據中心需要的制冷要求，因為在夏熱冬暖的地區，室外溫度限制了熱管技術的使用，室外換熱器換熱效率下降或無法對氣化的媒介進行降溫，不能滿足機房送風溫度要求時，為此制冷的廠商在熱管精密空調機中增加了機械制的裝置，機械制冷作為熱管制冷的補充，很好的解決了區域氣候條件不足的缺陷。

圖 熱管+機械制冷系統

• 熱管+機械制冷系統的全年運行模式分為三種：壓縮機制冷模式、部分自然冷卻模式、完全自然冷卻模式。

• 當室外濕球溫度t>T1℃（可調）時，壓縮機工作，自然冷源不工作，系統運行模式為冷機制冷模式。

• 當室外濕球溫度T1 ＜t≤ T2 ℃（可調）時，壓縮機工作，自然冷源工作，系統運行模式為部分自然冷卻模式。

• 當室外濕球溫度t≤ T2 ℃（可調）時，壓縮機不工作，自然冷源工作，系統運行模式為完全自然冷卻模式。

• 熱管+機械制冷模式產品有區域機柜式和行間空調兩種，以適應不同規模數據中心的需要。

3）重力熱管背板

重力熱管型背板空調是熱管技術在數據中心另一種應用，安裝在機柜后門，與機柜緊密結合，通過水冷冷凝器中工質的蒸發、冷凝循環直接冷卻機柜排風，機柜外部形成冷環境。熱管運行時工質回流依靠重力，無須其它動力。熱管背板系統主要由外殼、風機、換熱盤管、控制器、水冷冷凝器、熱管工質、熱管工質管道、水過濾器及群控系統等組件組成，應能實現機組最優性能和保證工藝設備等安全運行。重力熱管型背板空調系統示意和氣流組織。

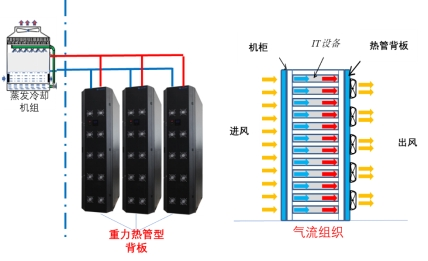

圖 重力熱管型背板空調示意圖和氣流組織示意圖

重力熱管型背板空調適用于前進風后出風，標準服務器機柜，安裝在機柜后門，與機柜緊密結合與機柜形成一體，更接近熱源，機柜內部服務器空氣流動分布均勻。重力熱管型背板空調更有利于機柜吸收、散熱制冷效果。目前重力熱管型空調主要用于8KW~15KW中高密機柜的制冷。

重力熱管型背板空調優勢有：

• 冷媒管進機房，無水患。

• 不占機柜位，可增加機房出架率。

• 建筑也無需做預留，后期建設靈活。

• 風機備份：風機選用多個軸流EC風機，可通過控制單元實現調速功能，且風量放有1.2倍余量，風機接線口采用插拔結構。萬一有某個風機出現故障，其余風機將自動提高轉速，保證機柜正常運行所需風量，并報故障。維護人員有充分的時間替換風機。

• 背板內雙盤管設計，安全可靠；

• 電源備份：為保證產品的可靠性，可使用雙路電源供電，以防止有一路電源斷電后，風機無法運行。

重力熱管型背板空調需要關注一下的問題：

該技術目前還只是在某運營商已完成試點并規模推廣，一般適用于前進風后出風的標準機柜形式，并且機柜內負載需垂直方向均勻分布，前期規劃需要與使用方確認后期業務類型及服務器形式。

根據以往試點機房的建設價格，背板的投資約為普通冷凍水房間空調建設模式（地板下送風+冷通道封閉）的1.2倍。

制冷管路上、下均走線，或全部上走線，冷量分配模塊需高于機柜1m就近安裝，空調數量、管路多，工藝要求高。

機柜、熱管背板、冷量分配模塊供應商需緊密合作。

3、熱管技術與傳統空調方案對比

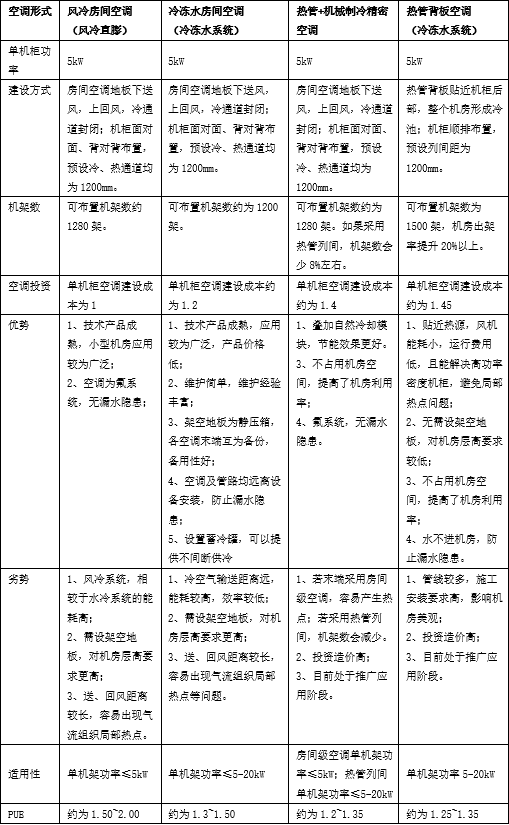

以1棟10000m2機樓為例，對風冷房間級空調、冷凍水房間級空調、熱管+機械制冷精密空調、熱管背板空調的建設成本、節能效果等進行分析對比：

熱管技術是在傳統壓縮制冷空調基礎上的演進而來，熱管循環是無動力循環，具有更好的節能性。

熱管背板除了結合冷凍水系統的應用外，現在行業內的廠家也研發出多聯式風冷熱管主機，該產品在數據中心使用，可以實現快速部署，因為復合了自然冷卻模板和機械制冷模板，節能性更好。

總結：

熱管技術充分利用了熱傳導原理與相變介質的快速熱傳遞性質，將機房內的熱量迅速傳遞到室外；熱管技術因為具有無漏水風險、安裝方便、無動力循環、節能效果好等特點，未來會在數據中心空調建設中，扮演更重要的角色。
