數據中心是全球合作的特定設備網絡，用來在互聯網絡設施上傳輸、加速、展示、計算、存儲各種信息。隨著云計算和大數據技術的廣泛應用，數據中心逐漸向著集中化、大型化快速發展，數據中心已成為推動社會進步的重要基礎設施。

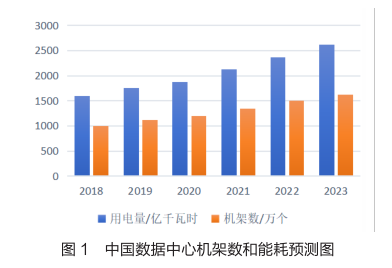

由于互聯網的快速發展，對于信息處理和交換的業務需求與日俱增，數據中心已經步入到云計算數據中心時代，云計算行業有望迎來爆發式增長。2018 年全球互聯網市場規模達到 1 363 億美元，增速達到 23.01%，預計到 2022 年市場規模將逼近 2 700 億美元。同年，我國整體互聯網市場規模達 962.8 億元，增速為 39.2%，市場規?？傮w呈穩定增長趨勢，預計到 2022 年市場規模將達到 1 731 億元。如圖 1 所示，2018 年，全國數據中心總耗電量為 1 608.89億千瓦時，占全國耗電總量的 2.35%，超過上海市同期總耗電量（1 567 億千瓦時）。照此趨勢預計，到 2023 年，全國數據中心總耗電量將達到 2 667.92 億千瓦時，未來5 年（2019—2023 年）將增長 66%，年均增長率將達到10.64%。美國資源保護協會預計數據中心機房能耗到 2020年底將達到 1 400 億千瓦時。由以上數據可看出，數據中心已成為能源消耗最大的裝置之一，未來數據中心的電力費用將與購買新設備的費用不分上下。

人們似乎仍未注意到這個能耗陷阱。最新研究報告明確指出：目前，數字產業消耗了全球約 8% 的電力，產生了全球 4% 的二氧化碳排放，遠遠超過海運和航空運輸，而這僅僅是個開始。法國數學家塞德里克·維拉尼在其關于人工智能的最新報告中指出：到 2040 年，數據產業所需的能源甚至可能超過全球能源總產出。這意味著全球進程的快速數字化發展將直接把人類推入能源和氣候的僵局。各類流媒體的能耗更是糟糕：觀看 10 分鐘的高清視頻相當于 2 000 瓦的家用烤箱滿負荷運轉 5 分鐘。

緣何走到這一步？答案很簡單，發展中國家的互聯網用戶呈爆炸式增長，互聯網使用頻率的增加，尤其是互聯網新應用的激增。例如，獨占全球互聯網流量達到 60% 的流媒體視頻；使用率越來越高的人工智能；可能徹底改變經濟規則的區塊鏈技術。每一項應用都涉及一整套的基礎設施，這些設施用肉眼是看不見的，但會消耗大量的能源。所以，降低數據中心能耗有著重要意義。

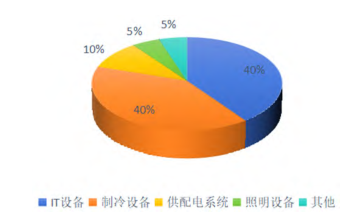

圖 2 為數據中心能耗圖。從圖 2 可看出，IT 制冷設備占數據中心能耗約 40%，由此可看出，降低 IT 設備能耗迫在眉睫，而 IT 設備主要由機柜服務器組成。目前，中國數據中心的平均 PUE 值在 2.0 左右，而國外數據中心平均 PUE值約 1.7，尋找提高數據中心冷卻技術落后是當務之急。

數據中心冷卻級別

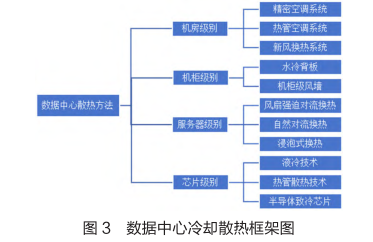

數據中心冷卻散熱框架圖如圖 3 所示。根據不同的冷風輸送方式，數據中心的冷卻級別分為 4 個層級：房間級、機柜級、服務器級和芯片級。

數據中心的冷卻技術分析

目前，數據中心的冷卻技術主要包括傳統的風冷技術、新型的液冷技術、熱電制冷技術和熱管冷卻技術。近幾年，用于機柜級別的熱管冷卻技術一直備受國內外研究人員的廣泛關注。本文對數據中心已有的冷卻技術進行分析研究。

• 風冷冷卻技術

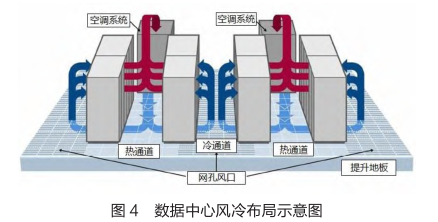

圖 4 為數據中心風冷布局示意圖。一般情況下，數據中心空調制冷采用空冷散熱方式。風冷系統不但簡單可靠、安裝方便、故障率低，而且在北方部分城市的冬季還可以利用自然冷源對數據中心進行散熱等特點。通過大量閱讀關于風冷冷卻技術方面的國內外文獻，發現很多學者主要是通過改變機房的送風方式、優化架空地板的參數以及采取冷熱通道封閉等措施來改善機房氣流組織，從而提高冷空氣與機柜的換熱效率。

風冷技術主要存在散熱效率低、散熱能力不足且電力消耗大等問題。由于空氣傳熱效率較差，為了確保機柜的散熱效果，只能使機房維持較低的室內溫度。但在大型數據中心，由于機房結構復雜，很難保證機房內溫度分布均勻，因此會在數據中心產生局部熱點，有時機柜散發出的熱量會回流到機房內造成冷熱空氣混合的現象。為了解決這些問題，許多學者通過研究分析后發現采用地板下送風以及冷熱通道封閉相結合的方法可以較好地實現機房冷卻，還可以避免冷熱空氣混合。

• 液冷冷卻技術

液冷冷卻技術通常是利用冷卻介質對機柜進行冷卻，冷卻介質采用液體，包括直接水冷系統、水冷背板系統和環路熱管系統等。該技術不但可以消除機柜熱島效應，而且其冷卻效果是空氣冷卻效果的 1 000~3 000 倍，可以大大降低制冷能耗，適用于高發熱密度機柜的柜體制冷。許多學者通過設計各種形式的冷板，然后將冷板設置在機柜或服務器的不同位置，通過調整工質的相關參數，展開對冷板換熱器散熱性能的研究。

液冷冷卻技術可以同時對多個處理器進行冷卻散熱，具有良好的散熱效果。如圖 5 所示，IBM 公司成功地將液冷背板熱交換器應用到了實際工程之中，機柜所排放的熱量直接與冷卻水交換，減少排放至室內的熱量，散熱效果良好。液冷冷卻技術主要存在安全風險高、易污染、安裝復雜且成本高等缺。采用水冷柜冷卻方式時，要注意防水漏水，一旦漏水會對通信機柜造成重大影響。由于水在封閉狀態下容易結 重點詞 ，所以水冷機柜對水質的要求也很高。

• 機房空調系統優化

數據中心機房發熱量巨大，全年都需要向外排熱，其中空調系統的能耗僅次于服務器設備能耗，因此對機房空調系統進行優化尤為重要。熱管式空調系統的特點是只要存在很小的溫差就可以使熱量穩定傳遞，相比于精密空調系統具有一定的節能作用。在機房空調系統優化研究中，分離式熱管空調系統是研究較多且應用于數據中心機房最普遍的形式之一。許多學者主要針對該系統的節能效果進行了研究分析，然后對系統提出進一步的優化改造。

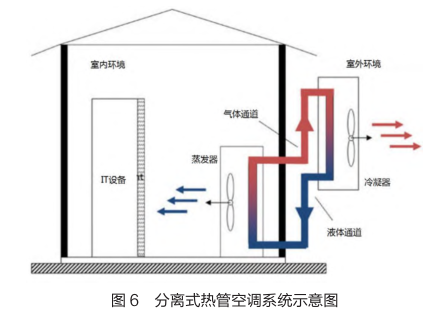

如圖 6 所示，分離式熱管空調系統冷凝器在室外，蒸發器在室內，冷凝器安裝高度要高于蒸發器。當室外溫度低于機房溫度時，工質吸收蒸發器中的熱量后產生受熱蒸汽，在壓力的作用下通過氣體總管傳輸?shù)绞彝獾睦淠?，釋放出潛熱凝結成液體，液體在重力作用下，回流到蒸發器，工質沿此循環回路往復進行。室內外溫差越大，熱管的制冷能力越大。

清華大學江億等人設計了一種數據中心機房熱管冷卻系統，該系統由一組重力型分離式強迫對流熱管換熱器構成，室內外各有一組單獨的熱交換器和風機設備。在冬季使用時，系統節能效果顯著。根據北京某信息機房分離式熱管系統的實測數據：該分離式機房空調系統節能可達 40%~50%。

李奇賀等人在實驗室內對采用分離式熱管空調系統的數據中心機房展開了環境模擬研究。研究發現，當該系統在溫差為 5~10℃范圍內運行時，空調機組的能效比為3.63~5.82，當熱管式空調系統在溫差為10~24℃內運行時，空調機組能效比高達 5.82~10.64，優于傳統的蒸汽壓縮式空調機組。

凌麗采用實驗的方法，研究了微通道形式的分離式熱管空調系統的數據中心機房的換熱特性、節能潛力，實驗的研究結果表明，該系統在不同的工況條件下具有相同的最佳充液率范圍。

張海南等人提出了一種機械壓縮制冷 / 封閉熱管一體式機房制冷系統，該系統可以按照室外溫度的變化，通過調整壓縮機和風機的啟動和停止來改變制冷系統的工作模式。通過對系統散熱性能的試驗研究發現：熱管模塊的最佳制冷劑填充量為 100%、熱管模塊的制冷性能系數可達 20.8，通過計算系統能效比，該系統比傳統的機房空調節能約 40%。

Weber 等研發了一種應用整體式熱管的機房空調冷卻系統。系統由整體式熱管和散熱器兩部分組成，然后將若干這樣的散熱器系統整合到機架上。數據中心分成兩個單獨的空間：上半部是與機房外相連的增壓風道，冷卻裝置穿過天花板延伸至該空間；下半部是分布著整體式熱管的機房內部空間。整體式熱管將熱量傳送給散熱裝置，接著機房外部環境空氣對升壓管內的散熱裝置進行冷卻，完成機房的整個散熱過程，降低了數據中心內部環境遭到污染的概率，提高了熱管的換熱效率。

Samba 等對熱管換熱回路系統展開了實驗測試研究，分析了正戊烷以及其他循環工質的充液率對冷卻系統的影響。結果表明：當熱管換熱回路系統所受到的熱負荷較小時，換熱系統工質的最佳充液率為 9.2%；與采用精密空調冷卻系統相比，熱管換熱回路可以大大降低通信設備的熱負荷。

Sun 等研制了一種應用在高熱負荷數據中心的冷卻系統，該系統可全年運行，且可按照環境溫度切換運行模式。室外環境溫度越低，系統年均能耗越小。在哈爾濱等北方城市，系統節能率最高可達 46%。

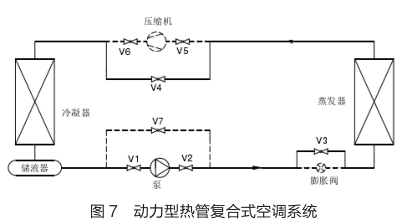

Yue Zheng 等人提出了一種動力型熱管復合式空調制冷系統，如圖 7 所示，復合式熱管自然冷卻系統是將分離式熱管制冷系統與蒸汽壓縮式制冷系統相結合的一種冷卻系統，經過對一個 1 匹壓縮機系統和一個 3 匹壓縮機系統進行綜合測試后發現：該復合系統性能良好，能效比最高可達 29.71。

服務器 CPU 冷卻技術

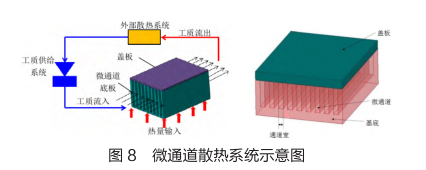

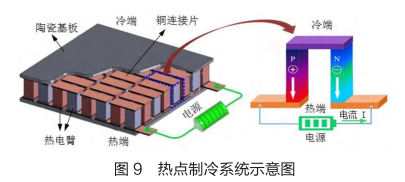

現如今數據中心服務器級別的散熱技術主要包括微槽道技術、熱電制冷技術和環路熱管技術等。如圖 8 所示，微通道技術主要是利用一個密封良好的水槽裝置貼在 CPU 的表面，然后通過水循環系統來帶走 CPU 的熱量。熱管技術是將熱管蒸發段貼到 CPU 表面，然后通過工質的蒸發換熱將熱量帶出去。如圖 9 所示，熱電制冷又稱半導體制冷技術，當Ｐ型半導體和Ｎ型半導體串聯形成的電偶中通過直流電時，由于電子和空穴運動直接傳遞能量，使得熱端放熱，冷端向環境吸熱。通常我們將冷端與電子芯片表面直接貼合吸收熱量從而達到降低芯片溫度的效果。下面分別對上述三種方式進行研究介紹。

• 微通道技術

何智光等人設計了一套以R134a為制冷劑的冷卻系統，該系統兩相流循環流動。搭建了測試平臺，對系統在不同CPU 負荷和冷卻水供應溫度下的散熱性能進行了測試和比較。測試結果表明，當工質R134a的飽和溫度為25~30℃時，CPU 本體溫度穩定可控制在 50~60℃。

為了提高微通道換熱器的傳熱效果，葉飛虎采用 fluent建立了三維雙層微通道換熱器模型，計算獲得微通道的最佳設計尺寸。Hasan MI 等人針對不同截面的微通道散熱器進行了對比實驗研究，研究表明：圓形截面的微通道散熱器其流動阻力最小、熱交換能力最強。

• 熱電制冷技術

王亞雄等人研發了一種新型熱電制冷液體冷卻裝置，并在電子芯片超頻運行時利用該熱電制冷器進行散熱性能研究，研究結果表明：該新型熱電制冷液體冷卻裝置最低熱阻僅為 0.107℃ /W，其最大散熱能力高達 42.5w/cm2，為服務器 CPU 散熱提供了一種新可行的方法。王衍金等人設計了電子芯片冷卻實驗系統，研究結果表明：在一定的冷卻水溫度下，增大冷卻水流量，可提高熱電冷卻的效果，同時隨著芯片功率的增大效果越明顯。為了提高芯片的冷卻效果，Zuo 和 Redmond 人等將電子芯片與熱電制冷芯片的冷端通過黏合劑直接黏在一起，對芯片直接進行卻。冷卻效果明顯變好，然而由于芯片散熱面積有限，散熱能力增大有限，且制冷片冷端易出現結露，芯片的安全性受到影響。

• 環路熱管技術

Zimbeck W 等設計了一種使用在服務器上的空冷環路熱管散熱系統。實驗表明：在室外環境溫度為 50℃的條件下，該系統的散熱器的熱阻僅為 0.15℃ /W。ChernyshevaM A 等人研制了一種超級計算機散熱器，可應用于環路熱管系統，通過該系統可預測環路熱管系統的工作溫度范圍。Pastukhov V G 等人針對微型環路熱管系統進行了分析研究，該換熱系統經服務器內風扇冷卻后，系統的總熱阻為1.7~4.0℃ /W。Khnmtalev D 等人對電子散熱所采用的環

路熱管進行了改造創新，論證了其將來應用于多處理服務器的可行性。Palm 等人分析了不同結構形式的熱管及熱虹吸管的性能極限，其研究結果為電子設備間接冷卻熱管技術的設計與實現提供了良好的依據。

• 機柜用熱管冷卻裝置

為確定熱管在數據機房起到的散熱作用，許多國內外學者做了大量研究，通過上述學者的研究可以發現，熱管的應用主要包括熱管式空調系統和服務器級環路熱管冷卻裝置。近幾年，部分學者提出將熱管布置到機柜內，從而進一步研究熱管在機柜級的散熱效果以及節能作用，為熱管的高效應用提供了更加廣闊的領域。

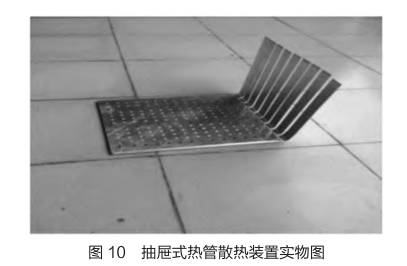

楊晚生設計了一種機柜抽屜隔板式的熱管換熱器，利用鋁制發熱板模擬機柜發熱，利用平板熱管導出熱量，然后利用風扇及散熱風道對其散熱，如圖 10 所示。單根熱管和整個散熱裝置（9根熱管）的散熱量分別可達0.17kJ/min和6.6kJ/min；能源利用效率值 COP（熱管的散熱量與風扇輸入功率的比值）分別可達 0.16 和 6.45。

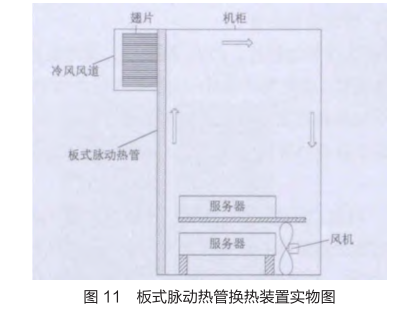

陸謙逸為了解決數據中心高熱流密度機柜排熱難的問題，使用板式脈動熱管（管徑在 0.5~3mm 之間）作為機柜背板對高熱流密度機柜進行冷卻。如圖 11 所示，實驗利用熱風直接加熱熱管蒸發段，脈動熱管將熱量輸送到冷風通道內。研究了熱風溫度、熱源功率分配、充液率和冷凝端翅片對脈動熱管啟動和穩定性能的影響。發現存在一個熱功率的閾值，本實驗脈動熱管的閾值為 175W，當熱源功率高于該閾值時脈動熱管才能啟動。相同加熱溫度下，充液率較高時脈動熱管的啟動時間更短，且熱阻也更小。

劉業鵬研制了一種基于立式芯片的脈動熱管散熱器。在散熱器充液率分別為 15%、20%、25%、30%、35%、40% 的條件下，通過對立式脈動熱管散熱器的散熱性能進行對比實驗后發現：該散熱器的最佳充液率為 25%，最低總熱阻為0.1℃/W；散熱器的啟動時間隨充液率的增加而增加，啟動溫度則隨充液率的增加基本保持不變；在相同的實驗條件下，該散熱器的啟動時間比 90°傾斜角單片式平板脈動熱管散熱器的啟動時間要更短，啟動溫度更低，且該散熱器的散熱性能也遠比單片式平板脈動熱管散熱器的散熱性能要好。

劉磊磊等人對熱管散熱型單臺數據機柜進行了軟件模擬分析，結果顯示：有熱管散熱系統的機柜與沒有應用熱管散熱系統的機柜相比，有熱管散熱系統的機柜的內部空氣可以快速達到恒定溫度。

王佩順針對大功率密閉機柜內散熱困難的問題，研制了以 R22 為傳熱工質的微通道鋁扁管分離式熱管散熱器，并搭建了試驗裝置對其散熱性能進行了實驗研究。試驗結果表明：當加熱功率為 2kw，環境溫度為 50℃時，密閉機柜內溫度≤ 70℃，可以滿足機柜散熱需求。

綜上所述，機柜熱管冷卻裝置通過將機柜內的熱量利用風扇先傳遞到熱管蒸發段，熱管蒸發段吸收熱量后將熱量輸送到熱管冷凝段，然后熱管冷凝段的熱量通過風扇排到機房內。由于空氣與熱管之間的熱阻較高，傳遞效率較慢，導致熱管無法充分吸收機柜內熱量，使得機柜內熱量向上集中，造成機柜上部溫度較高。而且熱管結構復雜，機柜內還增設了風扇，增加了機柜的用電損耗。

結語

傳統的風冷冷卻對于現如今的大中型數據機房已經無法滿足散熱需求，雖然可以通過改善機房氣流組織等方法提高換熱效率，但是機房內容易產生局部熱點，而且空調設備耗電量較大。

新型的液冷冷卻技術，雖然冷卻效率遠遠高于傳統風冷技術，但液冷技術存在安全隱患高、易污染、安裝復雜且造價高等缺點。

熱管式空調系統可以利用自然冷源來降低室內溫度，較大幅度降低室內負荷，節能效果比較明顯，但是熱管式空調系統冷量損失較大，初期投資較高。

服務器級的冷卻技術很多是利用冷卻水對 CPU 進行散熱，對于安全性要求較高的數據中心來說，一旦工質泄漏將會對通信機柜造成重大影響，增加了安全隱患。而且該技術建設成本較高，后期維護成本也較高。

目前，熱管冷卻技術在機柜冷卻系統中的應用研究還不夠深入，尤其是平板熱管在機柜級冷卻系統中的應用還比較少見。通過閱讀相關文獻發現關于熱管形狀及功率對機柜冷卻效果影響的研究還比較少。有些學者的實驗還在機柜內增加了用于強制對流的風扇，增加了耗電設備，使得機柜內的能耗還沒有降到最低。

平板熱管不僅質量輕，并且其形狀非常有利于對集中熱源進行熱擴散，成為目前電子元件散熱方面的熱點研究。然而目前國內關于將平板熱管直接應用于通信機柜中的相關研究成果還較少。
