摘要：熱通道氣流遏制和冷通道氣流遏制均可顯著提高傳統數據中心制冷系統的可預測性和效率。盡管兩種方式均可消除冷、熱空氣的混合，但在實際的實施和運營中兩者仍存在差別，而且這種差別將對作業環境、PUE 和節能冷卻模式運行時間產生顯著的影響。因此采用讓熱通道氣流遏制系統可以采用熱通道氣流遏制的策略會比采用冷通道氣流遏制的策略多取得 43%節能效果，由此在年度 PUE 上有 15%的改善。本文將對兩種方法進行研究，并著重闡述為什么熱通道氣流遏制系統是解決高密度和提高制冷效率的最佳方案。

前言：

較高的能源成本和激增的數據中心能耗率已迫使數據中心專家開始重新思考其數據中心制冷策略。 盡管傳統的制冷技術(如通過解放高架地板壓力通風系統提供的傳統房間級制冷方式)仍然非常普遍，同時，熱通道和冷通道氣流遏制等新的技術正逐步取得顯著的進展。除了能效方面的優勢之外, 氣流遏制系統可以使眾多 IT 設備進風口溫度保持一致，從而消除在不使用氣流遏制系統的傳統數據中心架構中經常出現的局部過熱點。

對于所有新建和很多改建帶有高架地板的數據中心，熱通道氣流遏制系統是的首選解決方案，但 因?yàn)椴捎酶呒艿匕宥鴮?dǎo)致機房可用高度過低，使得實施起來會比較困難或者造成成本上升。在這 個時候，采用冷通道氣流遏制系統盡管并不是最佳的方式，但是在這種情況下卻是最可行的選項。

相對于傳統的不僅型氣流遏制的部署方式，冷通道氣流遏制系統和熱通道氣流遏制系統都會帶來能源成本上的巨大節約。本文將分析和量化兩種氣流遏制方式的能耗，而且由于能夠更多的延長節能冷卻模式運行的時長，采用熱通道氣流遏制的策略會比采用冷通道氣流遏制的策略多取得 43%節能效果。由此最終得出新建數據中心應該首選熱通道氣流遏制系統，或者為今后部署熱通道氣流遏制系統做好準備。

氣流遏制系統的能效優勢

對數據中心機房?jī)?nèi)的冷風或者熱風進行遏制會產生以下能效方面的收益。值得特別注意的是機柜行采用冷通道/熱通道布局 1對二者而言都是必要的條件。

• 制冷系統可以設置為更高的送風溫度（因此能夠節能和增加制冷容量）而仍然可滿足負載的安全運行溫度。不采用氣流遏制系統的房間級制冷系統所設置的送風溫度則要比 IT 設備所要求的溫度低得多（約為 13°C/55°F）,以防止局部過熱點的產生。產生局部過熱點的原因是在冷風離開制冷設備到達 IT 機柜前的過程中，熱量被帶入冷風引起溫升。采用氣流遏制系統允許提高冷風的送風溫度，以及到達制冷裝置回的風溫度盡可能的高。較高的回風為溫度有助于提升冷卻盤管的熱交換，從而提高制冷容量和整體的能效。這種影響對于幾乎所有的空調設備都是存在的。某些設備會存在最高回風溫度的限制，但是總的來說，所有的制冷系統在較高的回風溫度的時候都會具有更高的制冷容量。

• 消除局部過熱點。氣流遏制系統能阻止冷風在離開制冷設備到達 IT 機柜前的過程中與廢熱的混合 。這意味著在制冷裝置一側的送風溫度等于 IT 設備進風口溫度，即統一的 IT 設備進風口溫度。當沒有冷、熱風混合，可以在不產生局部過熱點的的前提下提高送風溫度，從而延長節能冷卻模式的運行時長。

• 延長節能冷卻模式運行時長。當室外溫度低于室內溫度時，就可以不通過制冷系統的壓縮機工作來向室外排熱。通過提高制冷系統的工作溫度區間設定點可以大幅的延長制冷系統中停用壓縮機的時間，達到節能。

• 加濕/除濕成本降低。  通過消除冷、熱風混合，設定較高的制冷系統送風溫度，可以使制冷系統在高于露點溫度的工況下運行。當送風溫度高于露點溫度，空氣中的濕度就不會降低。如果濕度不降低，那么就不需要加濕，這樣就節約了電能和水。

• 更好的物理基礎設施整體使用率， 適度規劃帶來的設備高效率運行。與適度選型的設備相比，越過度選型的設備具有的固定損耗越大。然而，由于高架地板下送風路徑中的阻礙和風道中增壓的力要求額外的風機功率，所以無法避免對傳統制冷系統過度規劃。

冷通道氣流遏制系統

冷通道氣流遏制系統（CACS）使得數據中心的其余部分成為一個大的熱回風壓力通風系統。通過密閉冷通道，數據中心內的冷、熱氣流得以分隔。值得注意的是冷通道氣流遏制系統要求機柜行采用冷/熱通道布局

如圖 1 所示是采用冷通道氣流遏制系統，高架地板下送風方式和房間級制冷的數據中心機房的基本原理。在這種數據中心中，可以通過封閉冷通道的頂部和兩端來部署 CACS。這樣做對于已有的數據中心改造是非常方便的。

一些用戶部署了自行開發的解決方案，數據中心操作人員采用各種類型的塑料材料作為門簾從建筑物結構上垂下，以封閉冷通道（見圖 2）。有些廠商現在提供安裝在數據中心相鄰機柜行上的頂板和室門，以便將冷通道與在數據中心空間內其余部分循環的熱空氣加以隔離。

圖1 以傳統房間級制冷方式部署的冷通道氣流遏制系統（CACS）

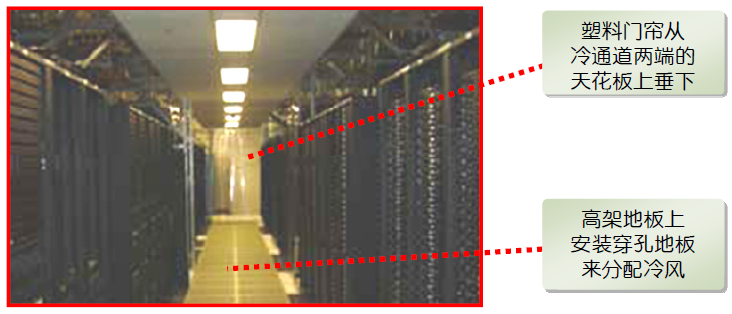

圖2 自行搭建的冷通道氣流 遏制系統示例

熱通道氣流遏制系統

熱通道氣流遏制系統 (HACS) 將熱通道密閉，以搜集 IT 設備的排出的廢熱，數據中心機房?jī)?nèi)的其余空間就形成一個巨大的充滿冷空氣的“冷池”。通過密閉熱通道，數據中心內的冷、熱氣流得以分隔。值得注意的是冷通道氣流遏制系統要求機柜行采用冷/熱通道布局。如圖 1 所示是采用熱通道氣流遏制系統，行級水平送風制冷的數據中心機房的基本原理。圖 4 中的熱通道氣流遏制系統采用行級制冷以機柜行作為獨立的工作區域。

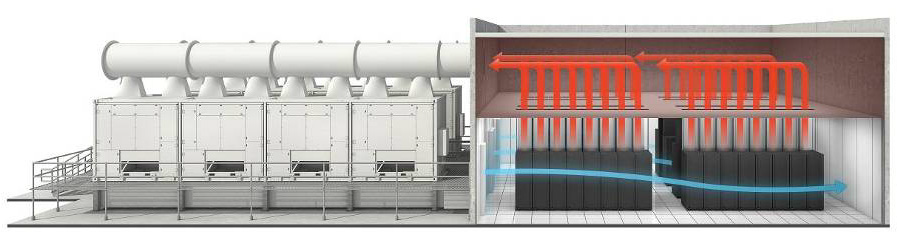

另一方面，HACS 可以通過風管連接機房空氣處理裝置（CRAH）或者將整個熱通道圍成通向大型房間級空調單元的煙囪狀風道（圖 5）。選用 HACS 的一個主要的優點就是可以使用現有的節能冷卻模式。這種 HACS 設計方案適用于大型專用數據中心設施，因?yàn)轱L(fēng)側節能冷卻模式效率上的優勢。但這類系統會需要構建大型的充氣空間和/或定制的建筑結構來有效地處理所需的大量空氣。因此，這種 HACS 的變體設計非常適用于新建或者大型的數據中心。值得注意的是，上面提到的 HACS 選項也同樣適用于 CACS。但是本文將會在下文論證 HACS 的節能效果遠遠好于 CACS。

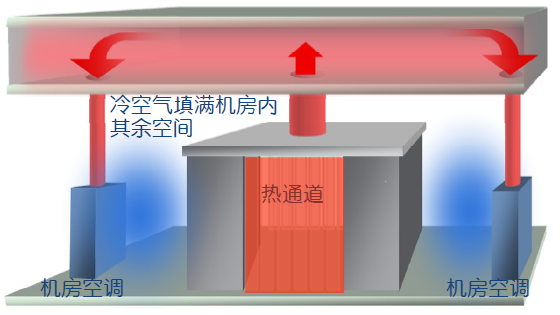

圖3 熱通道氣流遏制系統(HACS) 與房間及空調 一起部署

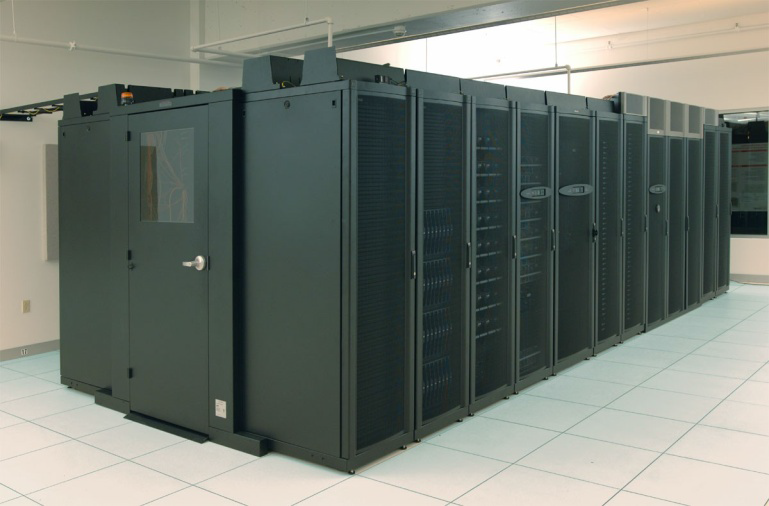

圖4 作為獨立區域運行的 熱通道氣流遏制系統（HACS）

圖5 熱通道氣流遏制系統 (HACS) 風道連接至獨立制冷模塊

氣流遏制系統對作業環境的影響

不去考慮氣流遏制系統的種類，數據中心仍然需要有工作人員在其中工作。事實上，在數據中心機房?jī)?nèi)封閉通道外的開放空間內放置人員工作臺是非常普遍的。這種開放區域，稱之為作業環境，必須保持在一個合理的溫度而不能違反OSHA的法規條例或者ISO 7243（在中國請參見國家標準GB/T4200/2008）中對濕球黑球溫度（WBGT）5范圍的指導原則。請注意封閉通道外的開放空間在采用不同氣流遏制系統是的區別：

• 當采用冷通道氣流遏制系統時，通常所說的開放的作業區域（包括通道，辦公臺等）的溫度就會和熱通道的溫度一樣，如圖 6 中紅色陰影部分所示。

• 而采用熱通道氣流遏制系統時，通常所說的開放的作業區域的溫度就會和冷通道的溫度相同，如圖 6 中藍色陰影部分所示。

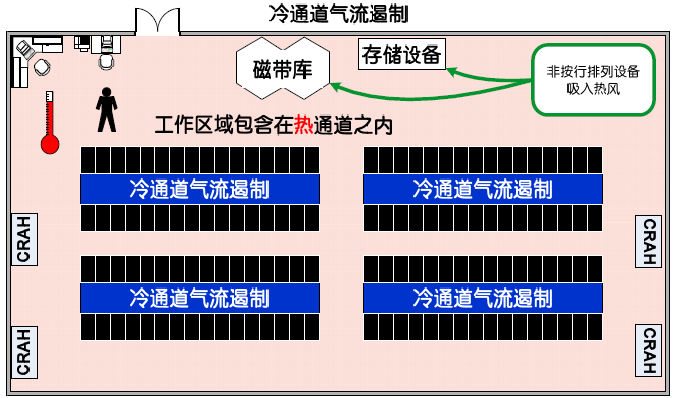

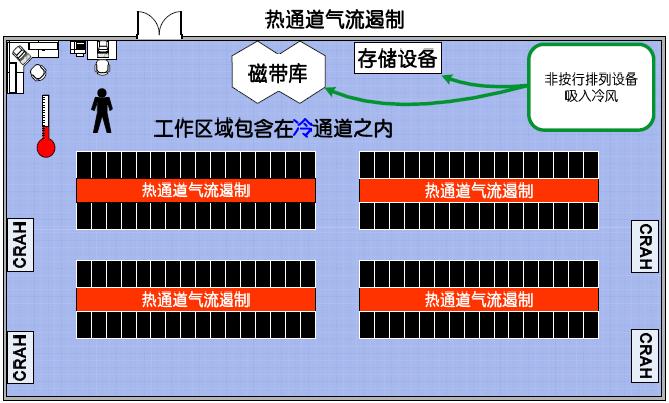

圖6 采用冷通道氣流遏制 和熱通道氣流遏制的 作業環境

采用 CACS 時，熱通道內的溫度過高也會導致作業環境溫度同樣過高，對長期在數據中心機房?jī)?nèi)作業的 IT 人員產生不良影響。而采用 HACS，高溫只存在于封閉的熱通道之內，而不會影響到在機房?jī)?nèi)長時間作業的人員。

值得注意的是在IT人員需要進入熱通道進行作業的時候，還可以在作業之前打開門使冷風中和掉熱通道的高溫（在機柜后部）。 即使保持熱通道關閉，仍然符合作業環境的法規，兩點原因如下： 1）人員并不是在高溫環境（熱通道）內進行長期作業，采用CACS則不然，而且 2）絕大部分的作業都發生在IT機柜的前部。這樣就遵守了在WBGT6 為 32.2°C（90°F）時OSHA所要求的 25%工作和 75%休息的勞逸比例。這就意味著采用HACS的熱通道溫度最高可達 47°C

（117°F）。HACS允許較高的熱通道溫度而不影響到機房?jī)?nèi)的其它空間是HACS和CACS之間最關鍵的區別，因?yàn)檫@樣可以使機房空氣處理裝置（CRAH）更高效的運行。

與人員的舒適性同等重要的還有 IT 設備的穩定運行。2008 年發布的 ASHRAE 標準 TC9.9 建議服務器進風溫度區間為 18-27°C（64.4-80.6°F）。采用 CACS，房間的其它部分(作業環境) 會相對較熱 ，遠超過 27°C（80°F），當采用高密度 IT 設備時 將會超過 38°C（100°F）。因此，任何進入數據中心的人在步入這種高溫環境時都會產生不適，在這種環境下連基本的巡視都很不現實。采用 CACS，需要調整人員的預期是他們明白這種較高的溫度是“正常的”，而不是系統即將宕機的表現。這種觀念上的變化也會因?yàn)榧夹g(shù)人員不情愿進入數據中心在高溫環境下作業而受到質疑。

不僅如此，在使數據中心的運行在較高的溫度時，必須為非成行排列的 IT 設備（例如磁帶庫和大型主機）采取特殊的措施。采用 CACS 時，房間作為一個充滿熱空氣的“熱池”，這些設備將需要通過定制的風管從密閉的冷通道獲得冷風。在熱環境中部署打孔地板雖然可以有助于冷卻這種設備，但是破壞了使用氣流遏制系統來減少冷、熱風混合的初衷。此外，機房?jī)?nèi)的電源插排、照明、消防和其它系統將需要重新對溫升后的可行性進行評估。

熱通道氣流遏制與冷通道氣流遏制對比分析

在不考慮氣流遏制系統冷、熱空氣泄漏的情況下，我們通過理論性分析來比較 CACS 和 HACS各自的最佳狀態下的性能。而通常高架地板泄露比例約為 25-50%，氣流遏制系統的泄露約為 3- 10%。用于本分析的的假設如附錄中所列。節能冷卻模式的運行時間（以小時計）和 PUE 是通過對節能冷卻模式時長進行建模和對數據中心 PUE 進行建模估算得到的。在此也同時對無氣流遏制系統的傳統數據中心進行分析，作為分析 CACS 和 HACS 影響的基準值。

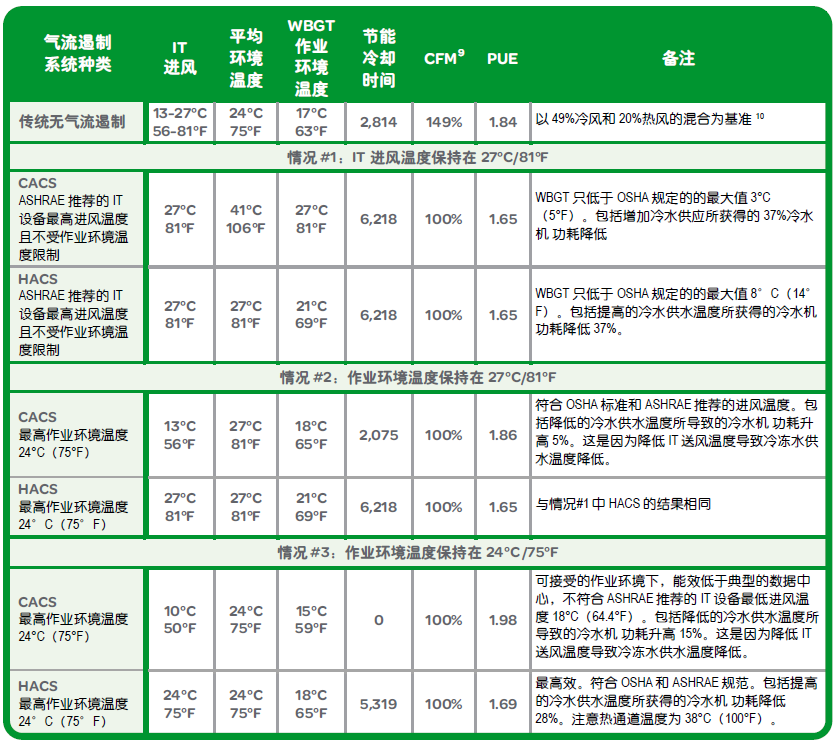

表1 無氣流遏制、HACS 和CACS 的結果

對 CACS 和HACS 都比較了以下三種溫度狀況：

1.IT進風溫度維持恒定的 27°C（80.6°F） – ASHARE 推薦的進風溫度的最大值 7

1. CACS – 未封閉的區域（熱通道）無溫度限制會影響人員的舒適性和獨立 IT 設備的安全性

2. HACS – 未封閉的區域（冷通道）的溫度限制在與 IT 進風溫度相同

2.未封閉的開放作業區域溫度維持恒定的 27°C（80.6°F） – ASHARE 推薦的進風溫度的最大值

1. CACS – 需大幅降低 IT 進風溫度以保持未封閉區域（熱通道）的溫度

2. HACS –IT 進風溫度限制在與未封閉的區域（冷通道）的溫度相同

3.未封閉的開放作業區域保持 24°C（75°F） – 標準的室內設計溫度

1. CACS – 需大幅降低 IT 進風溫度以保持未封閉區域（熱通道）的溫度

2. HACS – IT 進風溫度限制在與未封閉的區域（冷通道）的溫度相同

表 1 總結分析的結果, 所使用的參數如下：

• IT 進風干球溫度

• 數據中心作業環境，即未封閉空間干球溫度和濕球黑球溫度（WBGT）

• 節能冷卻模式運行時間 – 一年內不需要冷水機工作的時間

• 立方米每秒（m³/s）立方英尺每分鐘 （CFM） – 由 CRAH 裝置所提供的總風量與 IT 設備需要的風量之比

• PUE – 數據中心行業的標準效率參數

下表中第一行提供的無氣流遏制系統的數據中心的基準值。

情況 #1 結果：

在這種情況下，CACS 在最佳狀態運行時可以獲得 6,218 小時的節能冷卻模式運行時間，PUE約為 1.65。在忽略人員健康與舒適性以及獨立 IT 設備安全性的情況下，CACS 和 HACS 的效率是相當?shù)?。但是在這種狀態下的作業環境干球溫度達到不現實的 41°C（106°F），相對濕度21%。 這相當于濕球黑球溫度（WBGT） 為 28°C（83°F），幾乎達到 OSHA 所允許的濕球黑球溫度 WBGT 的最大上限 30°C（86°F）。這對 IT 人員的作業環境和獨立 IT 設備來說是不現實的。實際上，這種高溫會加劇冷空氣的泄露。這種泄露的影響將在之后的“氣流泄露對理論分析的影響”章節中加以討論。

情況 #2 結果：

在這種情況下，作業環境溫度保持在 27°C（81°F），會導致 CACS 的年度節能冷卻時間降低為2,075 小時，PUE 與情況#1 相比變差而升高 13%。相應的 IT 進風溫度變?yōu)?13°C（56°F）。采用 HACS 的結果在情況#2 下與情況#1 的相同，因?yàn)閮烧叩倪M(jìn)風溫度相同。情況#2 中的 CACS和 HACS 都可以保證一個可以接受的 IT 設備進風溫度在 ASHRAE 推薦的范圍之內，但是作業環境溫度與人員舒適性的要求還有一定差距。HACS 系統可以提供 4,143 小時的年度自然冷卻運行時間，以及 PUE 優于采用 CACS 時 11%。

情況 #3 結果：

當作業環境溫度限制在 24°C（75°F）時，可滿足人員舒適性的要求。這個溫度會導致 CACS 的年度節能冷卻時間降低為 0，PUE 與情況#2 相比變差而升高 6%。相應的 IT 進風溫度變?yōu)?10°C （50°F）。這時，HACS 的節能冷卻模式的運行時長降低至 5,319 小時，PUE 為 1.69。情況#3中的 CACS 和 HACS 都可以保證一個可以接受的作業環境溫度和 IT 設備進風溫度在 ASHRAE推薦的范圍之內。與采用 CACS 相比，HACS 系統可以提供 5,319 小時的年度自然冷卻運行時間，以及 PUE 優于采用 CACS 時 15%。

表2 CACS 和 HACS 的成本明細，最高作業環境溫度為24°C（75°F）

表2 對上述情況#2 和情況#3 中的 CACS 和 HACS 兩種情況的能耗進行細化和量化。能源成本被細化為 IT，供電，制冷和數據中心總體能耗。

• IT 能耗包括所有 IT 設備，為恒定的 700kW

• 供電能耗包括開關柜、發電機、UPS、主要和關鍵輔助設備、照明以及關鍵配電等系統所產生的的損耗

• 制冷能耗包括冷水機、冷卻塔、冷水泵、冷凝水泵和機房空氣處理裝置（CRAH）所使用的能量。

• 總體能耗包括 IT、供電、制冷的能耗之和，并與 PUE 直接相關

典型數據中心中，按 50%的負載率算，IT 能耗在總體能源成本中占有最大的比例，其次是制冷系統的能源成本。圖 2 顯示，降低未封閉的作業區域的溫度時，采用 CACS 的能耗上升（6%）遠遠高于采用 HACS 的能耗上升（2%）。這是因?yàn)楫?dāng)未封閉的作業區域的溫度保持恒定時，采用 CACS 的的冷凍水溫度設定總是低于采用 HACS 時的設定。事實上，采用 CACS 時冷凍水設定溫度和服務器的溫升有著直接的關系。如果提高服務器溫升幅度，那么采用 CACS 而受到的損失就會更大。

現在再來研究情況#3 下的節約比例，HACS 可以減少 43%的制冷能源成本。最大的節約是停用冷水機時運行在節能冷卻模式貢獻的，如圖 7 所示。在此作業環境溫度下，受制于低的冷凍水供水溫度（2.4°C /36°F），CACS 則不能受益于任何節能冷卻模式。CACS 系統中冷水機額外運行時間造成的開關柜上的損耗也略有增加，造成在電力系統上的微小的差異。

將傳統的無氣流遏制系統的機房作為基層準來進行比較，采用 CACS 會讓制冷系統多消耗 25%的能源，而讓整個數據中心多消耗 8%的能源。將傳統的無氣流遏制系統的機房作為基層準來進行比較，采用 HACS 會減少制冷系統消耗 28%的能源，從而減少整個數據中心消耗 8%的能源。

從此分析中可以清楚地得出，在實際作業環境溫度限制和溫暖的氣候下，熱通道氣流遏制系統提供比冷通道氣流遏制系統更長的自然冷卻時長和更低的 PUE。不管采用何種制冷架構和排熱方式（無論 房間級還是行級，冷凍水還是直膨式)，最終結果都是如此。

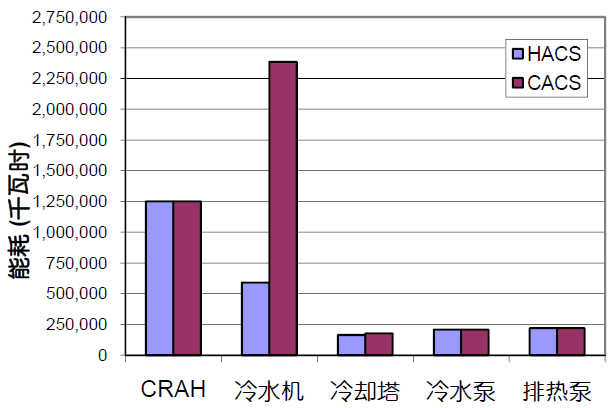

圖7 情況#3 年度制冷能耗明細

氣流泄露對理論分析的影響

在之前的分析中假設 CACS 和 HACS 封閉良好，所以不存在氣流泄漏的。通過這種超現實的假設可以按 CRAH 裝置的最大效率進行計算，這樣可以將 CACS 和 HACS 進行公平的比較。在現實中，CACS 和 HACS 總會存在冷空氣泄漏的問題，這就需要 CRAH 的風機提供比 IT 設備所需要的更大的風量。即使 CRAH 使用的是可調速的風機，也不例外。所提供的風量必須等于 IT 設備所需的風量 加上從氣流遏制系統以及送風環節中，例如高架地板，泄漏掉的風量。例如，如果 CRAH 裝置提供 47m3/s (100,000 CFM)的冷風，而 IT 設備只需要 38m3/s (80,000 CFM)的冷風， 那么其余的 9m3/s (20,000 CFM)的冷風就一定是從其它途徑回到 CRAH 裝置。

任何沒有被用于冷卻 IT 設備的的冷風都意為著能源的浪費。這種能源浪費存在于以下兩種形式：1）風機用于送回風的能耗，以及 2）水泵用于推動冷凍水通過換熱盤管的能耗。不僅如此，冷熱風混合還會降低 CRAH 的容量。在需要排出的熱量相同的情況下，冷、熱風混合越嚴重，就需要越多的 CRAH 裝置來移除熱量，以保持 IT 設備進風口溫度。

為了理解氣流泄露的影響，引入不同的氣流泄露比例來重新再進行一次進行分析。由于添加額外的 CRAH 裝置意味著風機的能耗上升，但是 CACS 的能耗上升要高于 HACS。這是因?yàn)橛捎贑ACS 泄露而導致的冷熱風混合要多于由于 HACS 泄露而導致的冷熱風混合。采用 HACS 的熱通道只會受到來自機柜進線口泄露的影響。而采用 CACS 的熱通道則會受到來自機柜的進線切口、地板周邊的的進線切口以及配電柜頂部和底部的進線口等的泄漏的影響。這就意味 CACS的冷空氣泄漏高于 HACS 超過 50%。HACS 在制冷上的能效節約仍然存在且有效。

CACS 和 HACS 的比較總結

表3 基于本文中所述的特性對 CACS 和 HACS 進行總結。綠色陰影部分顯示針對特定特性的最佳選擇。

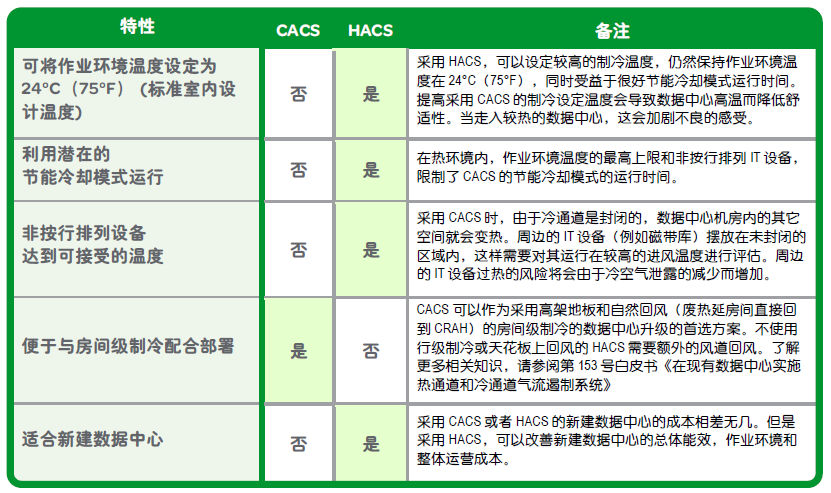

表3 冷通道氣流遏制和熱通道氣流遏制對比總結

消防系統考量

根據數據中心的位置，在 HACS 或 CACS 的密閉區域內可能需要有火災檢測和/或滅火設備。首選的滅火機構通常是由溫度激活的噴淋器。氣體滅火劑通常是輔助系統，可由煙感器啟動。美國國家消防協會標準 NFPA 75 并未表達在 HACS 或 CACS 內是否應配備噴淋器或氣體滅火劑的觀點。然而，NFPA 75 卻表述了可適用于 HACS / CACS 的以下兩項要求：

• 自動化信息存儲系統（AISS）單元（包含可燃介質，總存儲容量超過 0.76 m3）應在每一單元內由自動噴淋系統或配有延長噴射裝置的氣體滅火劑滅火系統加以保護（注：此信息非常重要，因?yàn)樗?guī)定了在數據中心的密閉空間內設置火災檢測和滅火裝置的先例）。

• 保護 ITE 機房或 ITE 區域的自動噴淋系統應根據 NFPA 25“水基消防系統的檢查、測試和維護標準”進行維護。

在實踐中，HACS 和 CACS 已在多處現場成功安裝噴淋器和氣體滅火劑滅火裝置，并通過了論證。 施耐德電氣旗下 APC 的 第 159 號應用說明提供了更加詳細的信息說明和討論在熱通道封閉環境內部署消防系統所面臨的挑戰和普遍的實踐操作。關于給定地點的特定要求，應與 AHJ聯系。

值得注意的是任何風道 (例如，高架地板或下沉的天花板) 都要按照空氣分配進行額定分級。

結論

防止冷、熱空氣混合是所有高效數據中心制冷策略的關鍵所在。與傳統制冷方式相比 HACS 和CACS 都有助于提升功率密度和能效。熱通道氣流遏制系統（HACS）是一種比冷通道氣流遏制系統（CACS）更高效的方式，因?yàn)槠湓试S更高的作業環境溫度，提高冷凍水供回水溫度區間設定 ，從而延長節能冷卻模式的的運行時長，最終帶來巨大的電力成本節約。將制冷溫度設定點提高的同時，保持舒適的作業環境溫度（即未進行封閉的區域的溫度）。

文中的分析顯示在數據中心安裝 HACS 的制冷系統會比安裝 CACS 的制冷系統能夠保持作業環境溫度在 24°C /75°F 同時，多取得 43%節能效果，由此在年度 PUE 上有 15%的改善。綜上所述，本白皮書認為 HACS 應該作為新建數據中心設計方案的首選氣流遏制策略。即使在初期不需要部署氣流遏制系統，新建數據中心設計方案應該為將來 HACS 的部署作出預留。在現有的高架地板和房間級制冷的布局中部署 CACS 是更加容易和經濟的。
