摘 要：傳統數據中心因設計、建設之初規劃經驗不足，隨著數據中心設備的不斷增加，數據中心內部分設備因制冷量不夠、散熱受阻等原因造成熱量堆積，不僅影響設備正常運行，甚至宕機，嚴重的時候?qū)е聵I(yè)務中斷、數據丟失。在如何解決數據中心內設備的局部熱點問題方面進行研究，為數據中心使用方提供多種解決方案，以保證傳統數據中心在線使用的情況下，消除局部熱點，保障設備的安全、穩定運行。

一些在用的傳統的數據中心，在建設之初，因?qū)φw設計缺乏經驗，存在精密空調氣流組織不理想、制冷量不足、設備擺放不合理等狀況，隨著數據中心設備的不斷增加，機柜內設備溫度提升，部分機柜或機柜內部分區域出現過熱情況，形成局部熱點。GB 50174-2017《數據中心設計規范》對數據中心內的溫度要求為(開機時)18℃～28℃，當出現局部熱點時，局部熱點區域設備將面臨運行速度緩慢、宕機等風險，嚴重的情況下會造成業務中斷及數據丟失，需耗用大量的人力物力進行業務及數據的恢復工作。而出現局部熱點的數據中心一般處于運行狀態，業務無法中斷，無法對數據中心進行整體改造，本文主要針對該類數據中心局部熱點問題產生的主要原因和解決方式進行闡述。

1 數據中心局部熱點產生的主要原因

以某數據中心為例，平面布局見圖1，數據中心區域面積約260㎡，層高4.2m，設計機柜數量41臺，按單個機柜運行負荷4kW計算，設備運行總負荷164kW，該數據中心配備35kW制冷量下送風、上回風精密空調6臺，空調總制冷量210kW。

圖1 某數據中心平面圖

圖例：①精密空調②網絡機柜③服務器機柜

對比以上數據，空調的總制冷量容量已經超出IT設備的冗余。但在數據中心的運行中發現，數據中心內仍出現局部熱點現象，尤其在發熱量較大的小型機區域，局部溫度超過30℃，通過實地勘測，發現主要原因如下：

1)數據中心內部機柜擺放雖然采用了機柜面對面、背對背的擺放方式，且所有的通風地板安裝在機柜的正面，滿足機柜前部進風后部回風的送風模式，但機柜區域沒有進行冷/熱通道封閉，造成大量冷風在沒有進入機柜內部的情況下，直接與數據中心熱空氣對流形成混風，造成冷量流失。圖2是數據中心規劃之初時設計的理想狀態下的空氣走向圖，但與將電流限制在線纜中并作為設計的一部分的清晰可見的配電系統不同，氣流只是大體受限于數據中心設計，實際的氣流在實施過程中并不可見，而且不同部署地點之間會有很大差異。實際運行中，空氣氣流組織受各種條件影響，無法完全按照設計圖紙所示意的氣流方向流通，常出現冷熱風短路和橫向混合等現象。

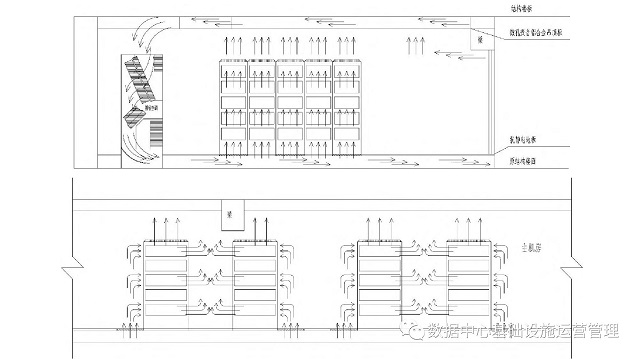

圖2 空氣走向示意圖

2)機柜之間的空機柜位造成冷量流失，本數據中心中機柜與機柜之間存在間隔布置的情況，造成機柜前方通風地板送出的冷風有部分直接通過機柜 之間的空隙流失至熱風區域，造成冷量流失。

3)數據中心的設備種類很多，如服務器設備、網絡設備、存儲設備等。因每臺機柜內布置的設備類型和設備數量不相同，且不同的設備其物理尺 寸、功率均不相同，導致數據中心內每臺機柜的密度和功率有高低區別。而數據中心采用房間級制冷的方式，當單臺機柜的功率、密度較高時，對應的通風地板的送風量與機柜內IT設備所需的制冷量不匹配時，將會導致機柜內設備因制冷量不足出現局部熱點現象。

4)數據中心內所有通風地板的開孔率一致，離精密空調出風口位置近的通風地板的出風量大，遠端隨著風壓降低，送風量逐漸變小，可導致精密空調送風距離較遠的末端區域設備的制冷量不足，形成局部熱點區域。

5)數據中心內的部分機柜內有空U位或設備和設備之間留有空裝空隙，這些空位沒有采用機柜盲板進行封閉，機柜前方的冷空氣可直接通過機柜空位進入熱風區域，造成冷量的流失。

6)部分機柜本身散熱問題，如機柜門開孔率低、機柜風扇老化等，導致機柜內的熱風堆積，散熱阻礙，機柜內部出現局部熱點。

7)設備本來身散熱問題，如設備因老舊散熱系統老化或發生故障，導致設備自身產生的熱量無法高效的被排出，造成機柜內渦流，致使機柜內壓力 和溫度升高，形成局部熱點。

8)架空地板下空間不足，再加上架空地板下布放橋架、強弱電管路、消防管路等，對冷空氣的送風通道形成了阻礙，冷風不能足量到達設備區域， 造成了數據中心熱點。

2 數據中心局部熱點的解決方式

2.1 進行冷/熱通道封閉和封堵同行相鄰機柜間的空隙

對數據中心的冷通道或熱通道進行封閉處理，同時對相鄰機柜間的空隙進行封堵處理，有效的對數據中心的送風和回風氣流進行的隔離分配，避免了冷空氣和熱空氣的直接混合，減少了冷量的浪費。冷/通道封閉和機柜間的空隙封堵后，冷空氣必須經過機柜內的設備才能釋放到機柜背面的熱通道內，機柜內的設備的制冷量增加，局部熱點將有所改善。

2.2 安裝可調節風量的通風地板

傳統數據中心精密空調大多采用下送風、上回風的送風方式，地板下空間作為空調的靜壓箱，在機柜前方安裝通風地板為數據中心送風，這樣就造成了靠近精密空調端的通風地板因為送風壓力強，出風量大，而遠端則反之，數據中心遠端機柜位會出現制冷量不足現象。這種現象可以考慮在安裝可調節風量的通風地板來改善，在靠近數據中心精密空調端將通過地板的送風量調低，靠近遠端或高密度、大功率設備處則調高，這樣可有改善數據中心的局部熱點。

2.3 精密空調底板安裝導流板

下送風的精密空調的出風口在精密空調底部，因為數據中心的架空地板高度一般為300mm～500lm，部分冷風從風口吹出后，會撞擊地面形成回風再吹向架空地板面，形成S形送風，送風阻力變大，送風距離下降約40％～60％，造成數據中心精密空調送風遠端制冷量不足，形成局部過熱?？梢栽诰芸照{(diào)送風口處設置弧形送風導流板，冷風隨著導流板的方向向前推進，減少送風阻力，延長送風距離，有效的避免數據中心精密空調遠端機柜位置制冷量不足。

2.4 均衡單機柜設備功率

將數據中心的大功率的設備分散在不同的機柜或區域安裝，將其安裝于機柜中下部，避免大功率機柜和高熱區域出現。

2.5 將地板下的橋架和線管改造到機柜上

地板下的強弱電橋架、管線等導致空調風阻變大，在改造時，將下走線線纜和橋架改造成上走線形式，增加地板下的空間，利于精密空調的送風。

2.6 在高密度機柜里安裝風扇

數據中心內的機柜因為安裝設備的密度或設備的功率不一樣，機柜所需的制冷量也就不一樣，而傳統數據中心大部分采取房間級制冷，無法精確的針對每臺機柜所需的制冷量來定制每臺機柜的送風量，容易出現局部熱點?？紤]在機柜前部和機柜頂 端各設置兩套風扇，通過加速機柜內部氣流的流通，能夠快速帶走機柜內設備產生的熱量。

2.7 在高密度機柜前安裝主動進風的風口板

數據中心內的通風地板常為固定開孔率或為機械調節風量式，地板下的冷風只能在精密空調的冷風將地板下空間全部充滿后，通過風壓將冷風通過通風地板壓送至地板上空，這種送風的氣流速度較慢，這種氣流速度往往無法滿足高密度或大功率設備的制冷需求，形成局部過熱現象?？梢詫⒃擃愒O(shè)備的前方的通風地板更換成主動進風的風口地板，更換后的地板可根據熱點區域溫度和地板下的冷氣溫度，自動調節送風風量，消除機柜溫度熱點。

2.8 封堵沒有設備的空閑U位

在進行了冷／熱通道封閉后，如果機柜內有空閑的U位，可以通過安裝機柜盲板封堵空閑的U位，讓通道內的冷量必須通過機柜設備位置才能排放至機柜外，直接帶走設備的熱量，有效的防止冷通道內的冷量流失。

2.9 增加輔助空調

依據能量守恒定律，數據中心的空調制冷量熱負荷與區域熱量應是守恒的，從設備安全穩定運行的角度考慮可以有一定的制冷余量，一般以單臺空調出現散熱失效而不影響區域內設備正常運行為準(N+l模式)，當數據中心出現局部熱點時，在局部熱點區域增加輔助空調是一個快捷、簡便的方法，只是投入成本和數據中心的運行成本會增加。

3 結語

隨著機房規劃、建設水平的不斷提升，綠色數據中心逐漸替代了傳統數據中心，數據中心的PUE值也越來越低，響應了國家的節能減排的號召。但因為數據中心建設投資高、建設周期長等原因，一些傳統的數據中心還需持續運行，所以對于解決傳統數據中心運行中出現的問題，還需要不斷的解決，本文通過對一例在運行的數據中心的空氣調節系統現狀，對數據中心局部熱點問題進行了闡述，提出了解決方案。在實際項目運行中，需結合項目實際情況，綜合考慮解決方式的可行性、安全性、經濟性、先進性等，選擇合適的改造方案。
