引  言

通過冷卻塔向大氣散熱的冷凍水空調系統是目前大型數據中心最常見的制冷形式，其包括冷凍水和冷卻水兩個水系統。其中冷卻塔的作用是利用冷卻水的蒸發散熱和對流散熱以水潛熱或顯熱的形式將數據中心產生的熱量傳遞到大氣中，是空調系統熱傳遞的最終環節。一方面，在設計或?qū)嶋H運行中冷卻塔配置越多，理論上可以得到更低的冷卻水溫度，從而提高冷水機組COP、增加（半）自然冷卻時間，降低數據中心全年能耗（PUE）；另一方面，更多的冷卻塔需要占有更大的面積，冷卻塔風機、冬季防凍也需消耗更多的能源，并且對系統水耗指標（WUE）也會產生影響。

本文從北京地區某數據中心2022年實際的運行數據出發，并通過建立計算模型分析冷卻塔配置對數據中心PUE和WUE的影響，解釋運行數據，以求對設計階段中冷卻塔配置冗余量和實際運行冷卻塔運行策略給出建議。

1.冷卻塔影響能耗的因素

冷卻塔對能耗的影響可以分為兩個方面：一是冷卻塔自身能耗，主要是冷卻塔風機耗能、冬季防凍耗能，二是冷卻塔之外的其他能耗，包括冷水機組、水泵、末端精密空調及其他附屬設施。

1.1 冷卻塔風機耗能

根據風機氣動力學原理，對于已定的風機和輸送介質，其功率與轉速的三次方成正比（風機效率認為基本不變），即：

式中：

N0，n0——風機額定狀態下的功率，轉速；

N，n——風機實際狀態下的功率，轉速。

1.2 冬季防凍耗能

為防止冬季極寒天氣冷卻水系統結冰，北方地區冬季室外使用的冷卻塔集水盤及冷卻水管路通常配置電加熱防凍。其耗能受塔體結構、管路長度、電加熱形式、保溫情況、室外氣候條件等多種因素影響。

1.3 冷卻塔之外的其他能耗

冷卻塔自身能耗只占數據中心制冷能耗的一小部分，冷卻塔之外的其他設備包括冷水機組、冷卻水泵、冷凍水泵、末端精密空調及其他制冷附屬設施等占制冷系統能耗的絕大部分。但冷卻塔對其他能耗的影響其實都是通過影響冷卻水水溫實現的。在設計和運行過程中如果不改變水系統的供回水溫差，那么在負荷一定時其水流量也是確定的，不同的冷卻塔配置冗余量最主要的影響是冷卻塔下塔水溫。

冷卻塔配置越多，冷卻水與空氣的換熱接觸面積越大，冷卻塔下塔水溫越低。通常每降低一度，冷水機組制冷效率COP可以提高約2.5~3%左右，并且全年可以增約200小時左右的（半）自然冷卻時間（根據北京地區2022年實際氣象數據統計），節能效果明顯。

但是另一方面，在冬季嚴寒季節冷卻塔通常散熱能力“過?！?，配置或運行更多的冷卻塔降低下塔溫度意義并不顯著，還要考慮防凍措施；在夏季極熱天氣，室外干球溫度接近或高于冷卻水上塔溫度，此時增加冷卻塔運行數量，冷卻水下塔溫度降低程度也會減小，并且冷卻塔散熱過程中傳導散熱占比減小甚至是“負收益”，即需要蒸發消耗更多的水冷卻室外空氣，系統水耗增加。這兩種狀態下如何配置和運行冷卻塔，增大冷卻塔運行數量的“收益”到底如何需要進行更細致的論證。

2.實際運行數據

北京市某個采用上述傳統冷凍水空調系統的數據中心（以下簡稱樣本項目），共設置有8組冷卻塔及對應的冷水機組、板式換熱器、水泵等空調設備，冷卻水系統共用環管，業務相對穩定負荷波動較小，冷卻水供回水溫差維持在5℃。為降低數據中心全年P(guān)UE，冷卻塔通常8臺全部啟用運行。因冷卻塔的維護檢修需要，2022年在部分時間停用1組或2組冷卻塔，全年的逐時能耗均有記錄，本節對其記錄數據進行分析，比較在不同冷卻塔開啟數量下PUE的變化情況。

2.1 夏季模式

6、7、8三月運行模式為夏季模式，即板式換熱器退出運行、冷凍水與冷卻水的熱傳遞全部由冷水機組承擔，樣本項目在2022年6、7、8月份因維護需要部分時間只開啟7臺冷卻塔。計算統計對比不同濕球溫度下的平均PUE數值，統計匯總整理為圖表并添加趨勢線如下：（為了減小干球溫度和陰雨天氣對數據對比有效性的干擾，因北京地區夏季相對濕度較高，故選取相對濕度在40%~70%的數據，有效小時數據共計627組）。

圖1：北京某數據中心夏季冷塔開啟臺數與PUE

由圖1可以看出，在濕球溫度較小時，開啟8臺冷卻塔時的PUE明顯優于開啟7臺冷卻塔，但隨著室外濕球溫度的升高，其優勢逐漸減小，換言之，高濕球溫度環境下配置冗余冷卻塔的收益逐漸減小。

2.2 冬季模式

12、1月運行模式為冬季模式，即冷水機組退出運行、冷凍水與冷卻水的熱傳遞全部由板式換熱器承擔，樣本項目在2022年1月和12月因維護需要部分時間只開啟7或6臺冷卻塔。計算統計對比不同濕球溫度下的平均PUE數值，統計匯總整理為圖表并添加趨勢線如下：（為了減小干球溫度和陰雨天氣對數據對比有效性的干擾，因北京地區冬季相對濕度較低，故選取相對濕度在在20%~50%的數據，有效小時數據共計829組）。

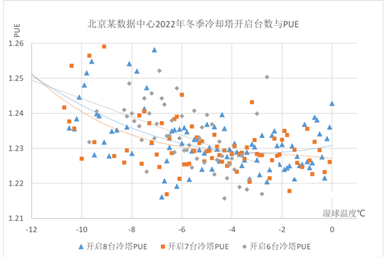

圖2：北京某數據中心冬季冷塔開啟臺數與PUE

由圖2可見不同冷卻塔開啟數量對應的PUE無明顯的高低關系，即冷卻塔開啟數量對PUE并無明顯影響。并且隨著室外溫度的升高，PUE反而呈現整體下降趨勢，這是因?yàn)槎緶囟容^低時需開啟防凍電加熱，防凍能耗上升。冷卻水溫度因?yàn)椴豢赡芙档偷?℃（冰點）以下，當室外溫度較低時室外冷源豐富，只需開啟一部分冷卻塔使得冷卻水溫度降低到稍高于冰點，并適當加大冷卻水供回水溫差以節省冷卻水泵運行能耗即可。換言之，此時冷卻塔冷卻能力“溢出”，開啟更多的冷卻塔并無收益反而會增大防凍的能耗。

3.理論分析

3.1 冷卻塔配置冗余與逼近度

逼近度是指冷卻塔下塔水溫與室外環境濕球溫度的差值，表征冷卻塔的冷卻能力。逼近度越小，說明冷卻水下塔水溫越接近濕球溫度（普通冷卻塔的極限冷卻溫度），冷卻塔冷卻能力越強。顯然，對于一定的冷卻水循環水量，冷卻塔配置冗余量越大，空氣與水的接觸面積越大，相應的逼近度也就越低。參見某型號的冷卻塔在不同冗余配置下，測得的逼近度與濕球溫度的對應關系，見圖3所示。

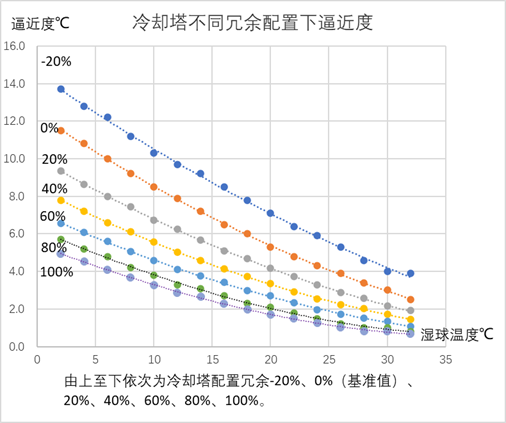

圖3：某型號冷卻塔配置冗余與逼近度

由圖3可見冷卻塔配置數量越多，逼近度越小，但增大冷卻塔的收益會隨著冷卻塔的已配置量逐漸減弱。

根據熱力學熱量守恒定律，冷卻塔內的熱量關系為：

冷卻水散熱量Q循環水 = 蒸發吸熱量Q蒸發 + 流經冷卻塔的空氣吸熱量Q空氣

冷卻水在冷卻塔循環過程中總是散熱的，其散熱量Q循環水取決于室內的冷負荷和制冷系統的制冷效率。水蒸發吸熱量Q蒸發隨著冷卻塔配置數量的增加而作用增強，對于散熱過程是有益的。但對于流經冷卻塔的空氣吸熱量Q空氣，隨著室外溫度的升高，在整個熱交換過程中吸熱量逐漸減小，甚至當空氣溫度高于冷卻水溫度時會由吸熱變?yōu)樯徇^程，即此時對循環冷卻水散熱來說與室外空氣的導熱是不利的。

每增大20%冷卻塔配置，逼近度減小值計算如下表：

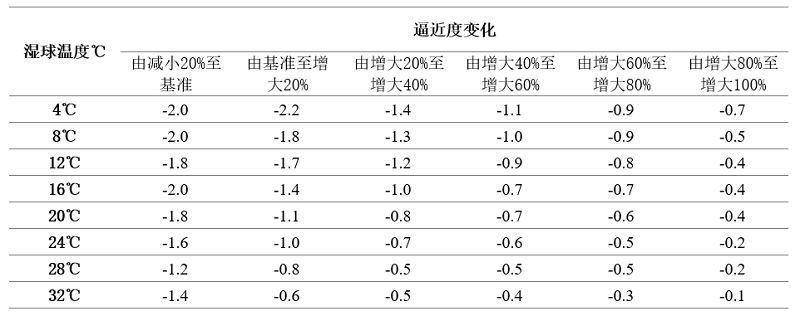

表1：某型號冷卻塔冗余配置每增大20%的逼近度變化表

可見增大冷卻塔配置帶來的冷卻水下塔溫度降低幅度，隨著濕球溫度的升高而降低，隨著冷卻塔的已配置冗余數量而降低，所以在設計和運行當中，需要設計者或運行人員考慮最優的配置比例，實現最優的綜合效果。

3.2 冷卻塔出水溫度對冷水機組能耗的影響

在數據中心的能耗中，空調制冷系統能耗占比最大，以樣本項目2022年全年的實際運行數據，全年P(guān)UE約為1.29，其中制冷系統消耗的能耗占基礎設施總能耗的57.1%，而制冷系統主要耗能設備為冷水機組、末端精密空調、冷卻水泵、冷凍水泵、冷卻塔、防凍、恒濕設備等，占制冷系統耗能的比例以此為32.5%、30.2%、13.7%、10.1%、12.2%、0.2%、1.1%，而受冷卻塔配置冗余（冷卻水下塔溫度）影響的是冷水機組和冷卻塔及防凍等能耗。

1）冷水機組能耗與下塔水溫的關系

冷水機組內制冷劑制冷過程是一個逆卡諾循環，蒸發溫度和冷凝溫度是影響冷水機組效率的兩個重要因素，在保證機組安全正常運行的前提下蒸發溫度越高、冷凝溫度越低其制冷效率越高。而蒸發溫度和冷凝溫度又分別受到冷凍水溫度、冷卻水溫度的直接影響。在實際運行中，冷凍水溫度（決定蒸發溫度）受室內溫濕度要求和客戶SLA的制約通常無法大幅度調整，所以降低冷卻水溫度是提高冷水機組制冷效率的有效途徑。

以樣本項目實際使用的制冷量1300RT的某品牌冷水機組為例，見圖四。由圖可見冷水機組COP隨冷卻水供水溫度的升高而降低，因而冷卻塔冗余配置降低冷卻水溫度對于冷水機組節能有著現實意義。在一定冷卻水范圍內（冷水機組廠家要求的最低安全溫度以上，當然對于設置板式換熱器的數據中心空調系統來說，冷卻水溫度降低時應切換為板式換熱器負擔部分或全部冷負荷），每降低1℃的冷卻水供水溫度，冷水機組COP可提高3%（負載率為100%時）、4%~5%（負載率為50%時），節能效果顯著。

另一方面，冷水機組COP在系統負載率40~60%區間時最高，所以在末端冷負荷一定的情況下，盡可能的調節冷水機組的運行臺數，使冷水機組負載率均衡并控制在40%~60%高效運行區間，可有效降低冷水機組設備能耗，當然也需要綜合考量系統架構評估冷凍水泵和冷卻水泵的運行狀態和變頻運行能力。

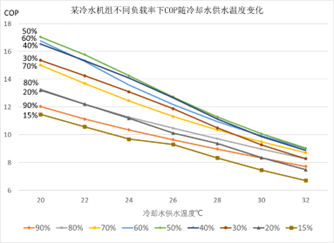

圖4 某型號冷水機組COP隨冷卻水供水溫度變化

3.3 建立數據模型與量化計算

通過上述冷卻塔和冷卻機組的性能參數，可以建立計算模型定量化分析冷卻塔配置冗余對數據中心PUE的影響。

以樣本項目所采用的冷卻塔、冷水機組性能參數為基礎條件，IT冷負荷10000kW，總冷負荷（IT+圍護結構等其他負荷）為11500kW，冷凍水供回水溫度全年設定為13/18℃，板式換熱器換熱溫差為2℃，冷卻水溫差為5℃，冷卻水泵效率假定為80%、揚程設定為30m，冷水機組均在60%負載率條件下運行，基準條件下冷卻塔功率為30kW×7組=210kW，計算結果如下：

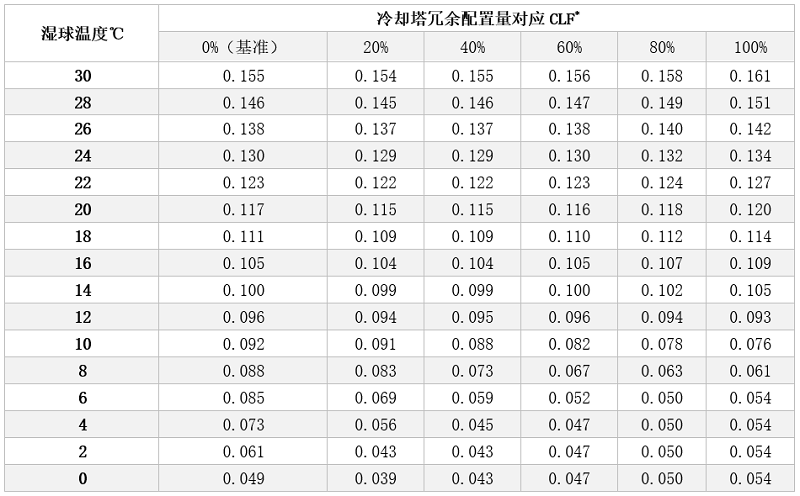

4.實際運行數據和理論分析的對比

由上述分析可見：

1）過渡季模式：在過渡季模式（濕球溫度6-13℃左右，溫度范圍取決于冷凍水溫度和板式換熱器換熱溫差），增加冷卻塔運行數量，可以有效降低冷卻水下塔溫度，增加（半）自然冷卻運行時間，節能效果明顯。

2）夏季模式：夏季模式（濕球溫度大于13℃時，溫度范圍同樣取決于冷凍水溫度和板式換熱器換熱溫差）下，適當增大冷卻塔配置也可降低冷卻水溫度，提高冷水機組能效，但同時由于增大了冷卻塔的風機能耗，當冷卻塔已經有一定的冗余配置時，此時增加冷塔數量帶來的冷卻水溫度降低不明顯，甚至不能抵消冷卻塔增加的能耗，尤其是在高濕球溫度時，逼近度在基準配置下已經在3~4℃左右，增大冷卻塔帶來的冷卻水溫度降低收益很小，但是冷卻塔能耗卻增加明顯。這與2.1節中實際的運行數據是一致的。

3）冬季模式：由于防凍能耗與管路布置、冷塔結構等因素關系很大，計算模型并為計算比較冬季模式下能耗數據。但是可以定性的進行分析：此時如果不改變冷凍水溫度、冷卻水供回水溫差、冷卻塔風機轉速，增大冷卻塔配置沒有任何收益，反而提高了防凍能耗和維護工作量。當然需要指出的是，在室外溫度較低時，在避免室外管路凍結、室內結露等前提下適當?shù)慕档屠鋬鏊疁囟?，可有效降低末端精密空調的能耗，末端精密空調能耗在PUE占比較大，可有效降低總能耗。并且改變冷卻水供回水溫差、冷卻塔風機轉速都可以有效降低冷卻水泵、冷卻塔的能耗。參照2.2節冬季模式的實際運行數據，此時冷卻塔配置數量增大一方面增大了防凍能耗，另一方面也通過降低冷卻塔風機轉速有效降低了冷卻塔能耗，需要運行中分辨主次要矛盾，選擇最優的開啟策略。

5.結  語

數據中心常用的冷凍水空調系統由較多的設備和部件組成，熱量傳遞和轉換的環節較多，冷卻塔作為其中的一環，其設計和運行策略對整個系統有較大的影響?？茖W(xué)合理的制定冷卻塔設計和運行策略，可有效降低數據中心的能耗。

上述的數據和計算分析，建立在一定的條件之下，不同的冷卻塔基準配置量、冷卻塔性能、冷水機組性能、負載率和制冷系統架構等條件，也會有一定的差異。
