摘要

針對冷卻塔中螺旋結構類型的氣液交換塔，提出其內部螺旋塔板形狀的設計方法，包括塔壁上外螺旋線和塔中心軸管上內螺旋線的位置確定，以及兩線之間螺旋曲面板在平面上的拓?fù)涑叽纭Ｍㄟ^(guò)塔的幾何參數確定螺旋曲面板設計的關鍵參數，可實現扭曲狀塔板與塔壁及內軸的準確配合。

1　前言

目前在化工、環保、節能等領域都大量采用冷卻塔完成換熱、傳質等功能，除了篩板塔、填料塔等，還部分采用了內部具有螺旋結構的氣液交換塔，其外形如圖 1 所示?；驹硎且后w從塔頂部向下噴淋，通過每個塔板擋水沿邊積在螺旋曲面板上，所積液體又從螺旋塔板上的許多小孔向下一塔節流動（見圖 2），在氣體經過的螺旋通道中形成液體雨簾；氣體從塔底沿螺旋通道向上運動，并與從孔洞流下的雨簾傳質換熱，實現有效的熱交換過程和有害氣體吸收過程。

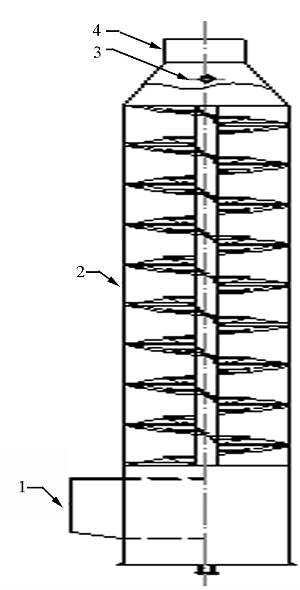

1 -進煙口；2 -螺旋塔節；3 -噴液管；4 -排煙口

圖1　螺旋塔整體結構圖

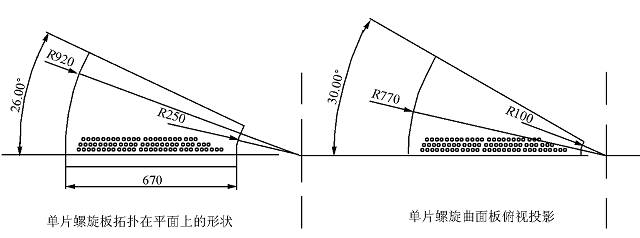

圖2　1/12 圓周螺旋曲面板的拓?fù)湫螤钆c俯視投影圖

由于螺旋結構可以有效增加氣液換熱時間，并通過板上一定數量的小孔保證較大的換熱傳質面積，而且螺旋板對塔體還起到穩定塔身的力學效果。另外，螺旋塔為單通道，清洗方便，由于自旋離心作用，不易發生沉降結垢堵塞。因此，螺旋結構的冷卻塔應用范圍逐漸增加，并部分替代其他冷卻塔型。

不過，在實際應用中存在由于螺旋塔板設計不夠合理而產生的問題，一是某些塔板的平面板下料尺寸按塔的圓柱截面設計內圓徑與外圓徑，導致螺旋邊配合困難，加工人員焊接塔板時，或磨邊或補邊；二是塔板沒按螺旋線形成光滑曲面，而是階梯狀平面拼接成螺旋上升通道，結果塔內阻力上升，提高風機配置要求和能耗；三是沒能準確定型螺旋板形狀，導致強制扭曲的螺旋塔板在塔內長期受彈性力作用，經過一段時期后在薄弱環節（如焊邊、孔眼等）產生裂紋，嚴重的甚至一年時間就出現脫落掉板現象。

為此，需要通過數學分析，明確螺旋線的位置與螺旋板的模具形狀，以使螺旋塔加工難度降低，螺旋通道氣體流通阻力較小，確保塔身應力分布合理，延長螺旋冷卻塔的使用壽命。

2　螺旋線的位置

冷卻塔螺旋結構設計中有 3 個要素，即內螺旋線、外螺旋線和螺旋板，其中內外螺旋線較容易確定。

設螺旋線上所有點的集合用L（r，θ，z）表示，其中 r 表示圓筒（塔節外壁或內軸管）的半徑，θ 表示旋轉角度，z表示距離底面高度（參考圖 3）。若單個旋轉一周的塔節對應高度是h，那么對于圓的任一位置 θ，對應點在圓筒表面上的高度z為

根據算式（1），可以算出螺旋線在圓筒面的位置，如表 1 數據所示。

表1　螺旋線在圓筒面不同角度方向的高度坐標

在同一塔節內，由于內外螺旋線在相同 θ 位置的高度z一樣，而塔節外壁與內軸管各自對應的圓半徑不同；因而兩條螺旋線盡管在相同角度 θ 位置上對應點等高，其連線平行于水平面，但因兩螺旋線傾斜角度不相等（即圓筒展開平面的對角線斜率不相等），所以螺旋板曲面上任兩條徑向線都不在一個平面內，顯然該塔板是由無數異面曲線組成的扭曲的曲面板，參見圖 3。

圖3　沿圓周 12 等分的單個螺旋曲面板三維外形

實際制作螺旋線時，其實它就是內外筒在卷筒前，位于矩形平面狀原料板上的兩條對角線。假定一個矩形平面板，如圖 4 所示，在其上面畫一條對角線，將此平面卷成圓筒，則此對角線即成一條旋轉360°的螺旋線。同理，內軸表面的螺旋線也是同樣的確定方法。

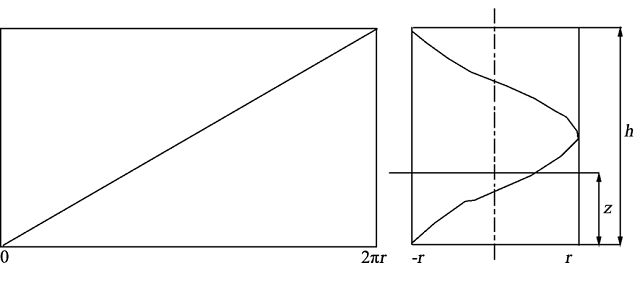

圖4　在展開平面板上繪制對角線卷成柱面就成為螺旋線

而對角線的總長度l就等于

但在確定內外螺旋線時，還應注意塔壁內表面的螺旋線和內軸外表面的螺旋線應沿相反方向繪制。這樣才能保證卷好筒后，接塔板時兩螺旋線都是左手螺旋或都是右手螺旋。

除了平板繪制螺旋線外，當直接采用標準規格的圓筒或圓管而無需卷筒時，就需要在圓筒內表面或內軸外表面繪制螺旋線。實際制作中，可以n等分圓柱的 360° 周長，計算單個扇形弦長，再用等于該弦長的繩及直尺沿圓周在圓筒表面畫n條平行于軸線的直線，分割其表面為n等分，再按單個塔板在空間垂直方向上的高度h/n，沿塔壁筒體或內軸管道長度方向等分若干。連接兩組正交線的交點所形成的曲面上斜線就是對應螺旋塔板的外或內螺旋邊線。

3　曲面塔板在平面上的下料形狀

由于螺旋塔板是圓環面在空間的拓?fù)?，其形狀的確定需要考慮環形板內外弧線和空間角度的變化。即螺旋曲面板投影在平面上是圓環面，但制作時在平面板材上的下料尺寸和圓環面的內外徑長度是不相同的，且拓?fù)浣嵌纫膊皇菆A環面的 360°。

如果將每個塔節內，沿整個圓周 360° 的螺旋板分為n個等分扇形塔板，那么每個塔板拓?fù)湓谄矫嫔系膬?nèi)外弧線長度（參見圖 4 中對角線）分別為

內弧線長度

外弧線長度

同時可以確定，單個螺旋面塔板在塔節內的垂直高度方向上的距離為z=h/n。

假設單個螺旋曲面板的拓?fù)湓谄矫嫔系慕嵌葹?φ，外壁與內筒半徑相差距離為 Δr（即投影圓環面環徑的大?。?，那么將此單個螺旋曲面板展開在平面上時，其形狀尺寸計算方程組如下：

由以上 3 個方程可求解出螺旋曲面板拓?fù)湓谄矫姘迳系慕嵌?φ、內弧半徑和外弧半徑R，由此可得出其在平板上的下料形狀。

以某螺旋塔的設計為例，塔節高度為 1.2 m，外筒壁直徑

為 1.54 m，內軸管直徑

    為 0.2 m 且單個塔節的塔板分為 12 等分。

那么單個塔板對應旋轉角度 30°（投影角度），在垂直方向上的高度為 1.2/12 =0.1 m；

塔板投影內弧線長度為

π· 0.2 /12 = 0.052 4 m，

內弧線長度按計算式（3）

塔板投影外弧線長度為

π· 1.54 /12 = 0.403 2 m，

外弧線長度按計算式（4）

而外壁與內軸半徑相差距離

Δr =（ 1.54 – 0.2 ） / 2 = 0.67 m

將ln，Ln，Δr 代入方程組（5），得

解方程組得 φ =25°8′7″，=0.25 m，=0.92 m，由此 3 個參數可以畫出 1/12 圓周的螺旋曲面板形狀，扇形環角度 25.87°（對應平面投影角度30°），扇形環內半徑 0.25 m，外半徑 0.92 m，而不是原來的內半徑 0.1 m 和外半徑 0.77 m。1/12 圓周螺旋曲面板拓?fù)湓谄矫嫔系南铝闲螤钆c其在空間中投影的形狀如圖 2 所示。

根據實際制作結果，兩螺旋邊與內外螺旋線結合得非常準確。

4　結語

螺旋結構的冷卻塔在實際中應用越來越多，尤其在節能環保領域，某些技術公司還將其作為主體技術來采用。在實際制作過程中，需要注意螺旋線的準確定位，科學計算螺旋塔板的平面拓?fù)湫螤睢?/p>

在實際制作過程中，單個螺旋板在焊接時需要先焊定塔板下沿邊線兩個點，再焊接好內螺旋邊，然后壓外螺旋邊，壓一點焊一點直至焊滿整條邊。焊接時需防止塔板中間段凸起。如果預先制作螺旋塔板模具，對塔板曲面定型，則焊接就相當省事。當然，一個模具只能對應一種尺寸，當塔的內外徑變化時，該模具曲面也要改變。因此在實際制作時，必須根據某尺寸塔型的需求量進行效益核算，評估是否有制作專門模具的必要。同時，所制作塔節外壁要盡可能滾圓（否則影響塔板焊接），所制作各部分外徑需保持一致，避免因誤差大而導致筒壁焊成整體時難以配合。
