算力需求推動著數據中心功率密度不斷提升,能耗、發熱量持續攀升。同時，國家“雙碳”戰略的實施對于數據中心PUE提出更為嚴苛的要求，傳統風冷方案已難以滿足IT設備散熱需求，液冷技術的出現為行業帶來了革命性、高效解決方案。

液冷技術是指使用液體取代空氣作為冷卻介質，為服務器發熱部件進行散熱的技術。液冷技術的高效制冷效果有效提升了服務器的使用效率和穩定性，在單位空間可以集成更多的服務器，提高數據中心運算效率，因減少或取消風扇而兼具降噪、減少故障點的優勢，余熱利用也可為數據中心創造更多附加價值。

一、液冷是高密度IDC能耗優化的技術趨勢

當前，福建省現網數據中心機架規模已近5萬個標準機架（2.5kw/機架），平均實測PUE（Power Usage Effectiveness，電能利用效率）為1.69，距離國家提出“2025年新建大型、超大型數據中心PUE要低于1.3”的要求還有一定差距，需要行業通過節能改造、加快市場拓展、升級迭代等多措并舉，推動行業綠色低碳化高質量發展。

圖1 數據中心能耗分布圖

數據中心是眾所周知的行業耗能大戶，其中散熱能耗占比超40%。據賽迪研究院統計，43%的能耗是用于數據中心設備散熱，與數據中心設備自身能耗45%基本持平。根據中國信息通信研究院的研究，數據中心電費占數據中心TCO（整體運營支出）的60%~70%?？梢姡瑢崿F(xiàn)更高效的散熱，無論是對于數據中心節能降耗、減少TCO，還是推動數據中心朝著大型化、智能化方向發展都具有重大意義。

相比傳統風冷技術，液冷的優勢體現在三個方面。

一是液冷技術的高效制冷效果（液體帶走熱量是同體積空氣的3000倍，液體導熱能力是空氣的25倍）有效提升了服務器的使用效率、降低故障率，同時使得數據中心在單位物理空間可以部署更多的服務器，提高數據中心運算效率。

二是液冷技術的應用，替代了傳統數據中心的風扇、精密空調等風冷基礎設施，相應增加了循環泵及冷卻液系統，與傳統的空調系統相比噪聲更小。

三是液冷技術應用不受海拔、氣壓等地域影響，可以保持較高的散熱效率，保證數據中心在高海拔地區的運行效率和性能，余熱還可以滿足附近居民的供暖、溫水供應等需求，為數據中心創造更多的附加價值。

因此，液冷替代風冷是高密度數據中心演進不可或缺的散熱技術方向。

二、數據中心液冷技術分類

按照冷卻液與發熱器件的接觸方式，行業將液冷技術分為“間接接觸型”和“直接接觸型”兩大類。

2.1間接接觸型液冷技術

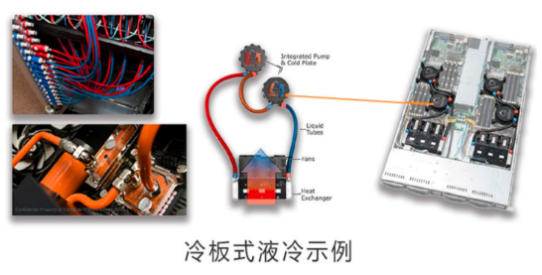

冷板式液冷是最典型的間接接觸型液冷技術。冷板式液冷系統中，服務器芯片等發熱器件不直接接觸冷卻液，而是通過裝配在需要冷卻的電子元器件上的冷板（通常是銅、鋁等高導熱金屬構成的封閉腔體）將熱量間接傳導給封閉在循環管路中的冷卻液體，通過冷卻液體將熱量帶走的一種散熱方式。

冷板式液冷數據中心散熱系統架構由室外（一次側）和室內（二次側）兩部分組成，室外冷卻塔中的冷卻液通過室內冷卻液體流量分配單元（CDU）提供冷卻液循環動力，經冷卻液體流量分配單元（CDU）二次側輸出并與服務器中CPU、GPU、內存等發熱量大的電子元器件導熱冷板直接進行熱交換，形成的熱液經冷卻液體流量分配單元（CDU）輸出到室外冷卻塔進行冷卻后再循環。而服務器中的硬盤、電源等其他發熱量相對小一些的器件或單元還是得需要通過傳統風冷方式散熱。

2.2直接接觸型液冷技術

直接接觸型液冷技術是將發熱部件直接浸沒在不導電的冷卻液體中，利用冷卻液體蒸發（相變）和液體的循環流動帶走熱量的一種散熱方式。

浸沒式液冷是最典型的直接接觸型液冷技術，顧名思義就是將服務器浸沒在特殊設計（或定制化設計）的箱體TANK中。浸沒式液冷由于發熱部件與冷卻液體直接接觸，相比冷板式液冷技術，浸沒式液冷散熱效率更高，噪音更低（完全沒有風扇），更加節能。

而根據冷卻液體是否存在相態改變，浸沒式液冷還可以進一步分為“浸沒式單相液冷”和“浸沒式相變液冷”兩種。

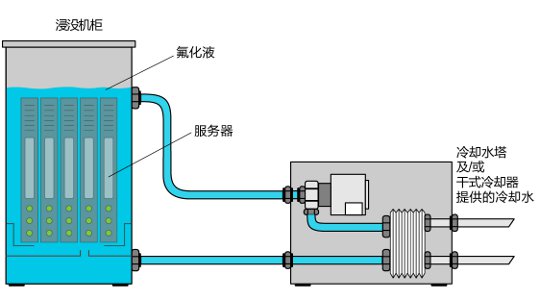

浸沒式單相液冷。在浸沒式單相液冷中，冷卻液始終保持液體狀態，發熱部件直接浸沒在冷卻液中，熱量從發熱部件直接傳導到冷卻液中，循環泵將吸收了熱量的冷卻液（熱液）導入熱交換單元，在熱交換單元中冷卻后再循環回到箱體中為發熱部件散熱，冷卻液在循環散熱過程中始終維持液態，不發生相變。

浸沒式單相液冷技術要求冷卻液的沸點較高，以確保冷卻液（一般為礦物油、合成油、天然油等氟碳化合物和碳氫化合物）在循環散熱過程中始終保持液態，冷卻液揮發流失控制相對簡單，與IT設備的電氣兼容性較好，且不需要頻繁補充冷卻液，還可以比較方便地卸載或更換服務器組件，提高了系統的可維護性。目前市面上商用的浸沒式液冷應用案例大部分是采用浸沒式單相液冷系統。

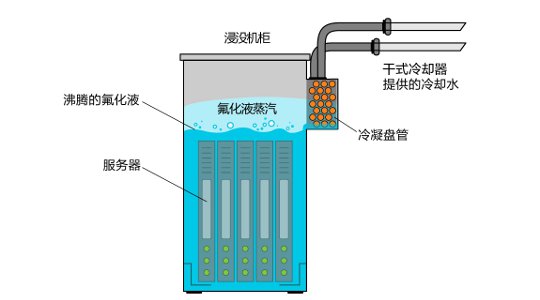

浸沒式相變液冷（兩相液冷）。浸沒式相變液冷的冷卻液在循環散熱過程中，不斷經歷從液態到氣態，再從氣態回到液態的相變。IT設備完全浸沒在充滿低沸點冷卻液的密閉箱體中，冷卻液受熱沸騰變?yōu)檎羝?，蒸汽上升遇到機箱上部冷凝器而冷凝變?yōu)橐后w，繼續回到箱體內部冷卻循環。冷凝器外接冷源進行換熱，將熱量傳遞到外界散熱并反復循環。通過冷卻液在機箱內循環和冷凝器內乙二醇水溶液的外循環（雙循環系統）實現高效散熱，確保服務器運行穩定。

由于冷卻液在循環散熱過程中發生了相變，相變液冷傳熱效率更高，并且無需泵機驅動冷卻液體循環，因此浸沒式相變液冷相比冷板式液冷和浸沒式單相液冷，具有更優的傳熱效果，可以滿足高發熱元器件對散熱的極端要求，使得服務器可以保持滿功率運行，是液冷中最節能、最高效的制冷模式。但是，由于冷卻液蒸發為氣態過程中會發生蒸汽外溢流失，浸沒式相變液冷對于冷卻液揮發流失控制更為復雜，所以對服務器箱體的密封性以及箱體的壓力有一定的要求，同時還必須考慮相變過程的氣壓變化，以及系統維護時可能造成維護人員吸入氣體的健康風險。另外，冷卻液本身易受到污染，需要預處理和污染控制以確保系統的正常運行；浸沒式液冷對于服務器板件的維護操作有所改變等。這些都是浸沒式相變液冷技術成熟和商用化進程需要面對的挑戰。
