一、數據中心液冷化改造適用技術分析

1.技術成熟情況。

通過近些年的發展，冷板式液冷技術相比浸沒式液冷技術更為成熟、生態比較完善。理論上，冷板式液冷技術對現有服務器芯片組件及附屬部件改動量較小，液冷化改造可操作性相對較強。對于當前的數據中心整體架構及后續維護及日常使用等影響不大，運維模式、機房承重與傳統風冷場景基本一致，可解決數據中心服務器設備80%的散熱問題，而對于機柜內的硬盤、電源等其他發熱部件依然需要傳統風冷方式散熱。

浸沒式液冷可以獲得更優的PUE值，也有企業推出了商用化改造建設解決方案，并落地了一些改造建設案例，但總體上還處于技術成熟和商業化完善階段。例如，浸沒式液冷改造對于服務器有一定的要求，服務器箱體需要定制、冷卻液價格相對較高且有一定的揮發性，維護需要專用維護輔助設備（機械吊臂或吊車），大多數浸沒式液冷服務器機柜對于機房承重提出更高的要求。

2.市場商用情況。

從市場占有情況分析，目前冷板式液冷數據中心產品市場上占比較高，互聯網巨頭以及數據中心設備企業多推出了商用化冷板式液冷服務器，但商用化的浸沒式液冷服務器很少，阿里巴巴等領先企業多采用企業定制化的浸沒式液冷服務器。浸沒式液冷是數據中心的躍遷式技術創新，相較于冷板式液冷制冷效率更高，具有高能效、高密度、高可用和高可靠性等特性，隨著浸沒式液冷技術的逐漸成熟和生態完善，未來浸沒式液冷數據中心基礎設施將可能會成為主流。

3.投資回收情況。

液冷數據中心初期建設投資高于傳統風冷數據中心，根據企業提供的數據，按照機架功率測算，每千瓦造價要高出約20%~40%。初步測算液冷帶來的電費節省收益，大約2.5~4年液冷數據中心總體投資與風冷數據中心基本持平。具體投資測算受機架功率密度等配置和現場環境等影響存在差異，液冷機柜功率密度越高，單位造價越低。

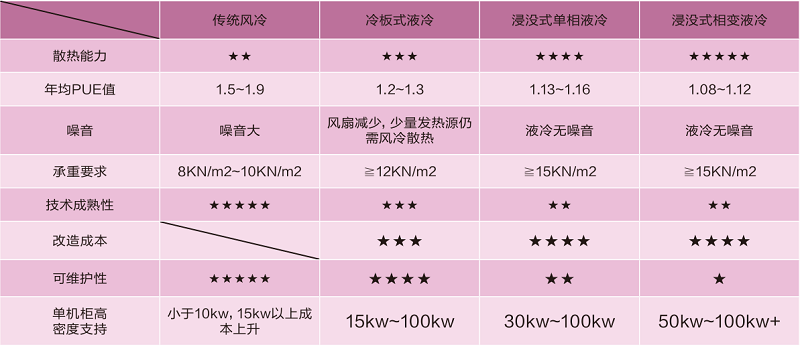

表1 數據中心主流散熱技術比較

備注：

1.因目前暫無國家或行業規范標準，冷板式液冷、浸沒式液冷對于機房承重要求來源于數據中心設備企業的建議值；

2.由于不同冷卻液密度的差異，使得浸沒式液冷機柜對于承重要求差別較大，采用密度小的合成烴類冷卻液的浸沒式液冷機柜對于承重要求≧10KN/m2，而采用密度大的氟化物冷卻液的浸沒式液冷機柜對于承重要求≧15KN/m2；

3. 1Kg=9.8N(牛頓）。

綜上所述，理論上，冷板式液冷技術是現網數據中心液冷化改造適用技術，雖然也有企業推出了浸沒式單相液冷商用化改造解決方案和落地應用案例。但在具體改造實施上，由于改造必然涉及設備維保服務、量身化定制等技術實現細節，因此還需要結合現場環境及定制化、規?；韧度氘a(chǎn)出因素綜合權衡決策。蘭洋科技建議采用連同服務器和機柜全新替換方式改造建設傳統風冷機柜。

二、哪些數據中心適合液冷化改造

從數據中心類型分析，應用于人工智能、高性能計算（HPC）等高算力需求場景的算力中心或超算中心適合優先采用液冷化技術改造或液冷機柜升級迭代。這是因?yàn)樗懔χ行幕虺阒行闹饕l(fā)熱源是承擔了大數據量計算或復雜計算的算力型服務器的主芯片（CPU、GPU）和內存，且對于CPU、GPU和內存的性能要求高，功耗和發熱量也相對較高，適合部署液冷基礎設施實現高效散熱以發揮滿載性能，同時也有助于進一步提升單機架功率密度實現更高計算性能的輸出。

而存儲類服務器，通常配置較多硬盤，且對于算力及性能要求一般，配置的CPU一般不需要采用性能和功耗較高的型號，液冷投資收益不高，因此從投資效益的角度，存儲型服務器和網絡設備建議仍采用傳統風冷方式部署。

三、數據中心液冷化改造建設實施步驟舉例

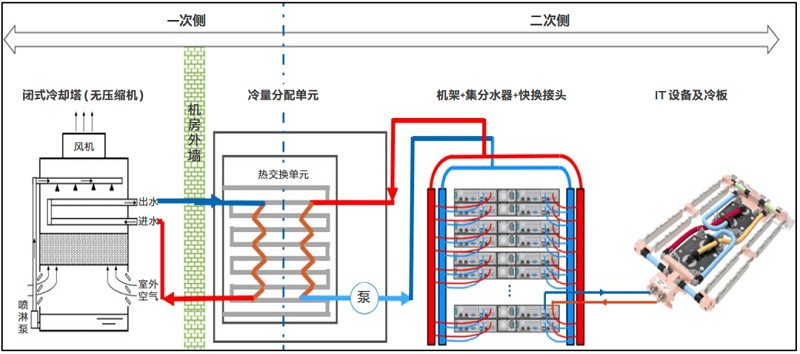

以下基于冷板式液冷技術，對數據中心液冷化改造建設做一個初步概述：

數據中心機柜的液冷化改造建設。主要工作量在于對原有機柜及服務器的冷板式改造，改造內容是配電、布放管路、冷卻液體流量分配單元CDU等，并同步配套調試漏液監測、堵塞等監控系統。

數據中心機房的液冷化改造建設。數據中心機房液冷化改造的主要工作在于鋪設室內外液冷管道、安裝冷卻液體流量分配單元（CDU）、新建或改造冷卻塔等。

數據中心機房的液冷化改造建設。根據初步市場調研情況，蘭洋科技等企業已經推出了商用化改造解決方案，并落地了一些現網數據中心改造建設具體案例。液冷化建設已經為越來越多的數據中心企業所接受，進一步推動液冷化技術成熟和商業生態完善。
