手機散熱，散的是什么？怎么散？

我們知道，當代智能手機的熱量，絕大多數來源于火龍，啊，不，來源于手機的大腦SoC芯片，然后是電池、攝像頭、屏幕等器件。

而所謂的「散熱」，就是把這些器件，特別是SoC工作時產生的熱量傳遞到機身外殼，經其將熱量散到外部。

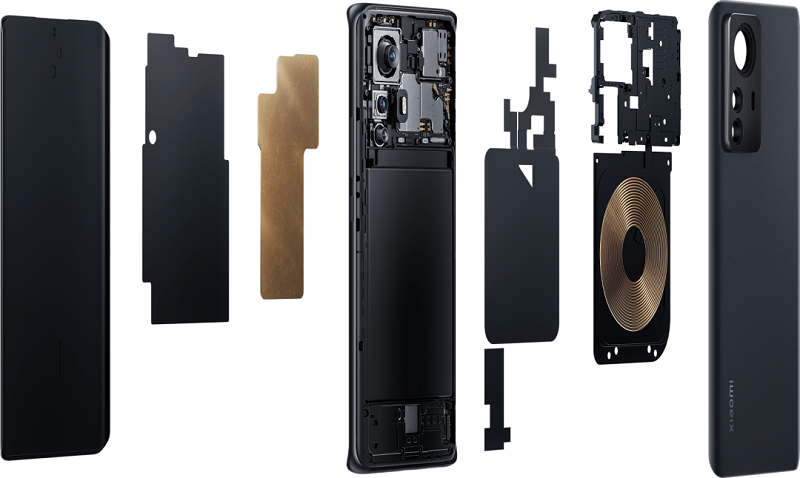

▲小米12Pro內結構爆炸圖

如今寸土寸金的手機內部早已擁擠不堪，讓熱量不加誘導自由地傳導到機身外殼，是極其低效的，需要借助散熱材料將熱量傳導到手機外殼上。

所謂的散熱材料其實就是導熱材料，例如銅箔、石墨烯熱輻射貼、導熱硅脂、液冷散熱管等等，而前面提到的VC均熱板，則是在手機內部相對較新型的散熱材料。

▲realmeGT2Pro內散熱結構爆炸圖

機身溫度的高低主要反映了手機內部的發熱量，衡量散熱是否做得好，重要的是看機身發熱的均勻度——想象一下，一臺手機高負載運行一段時間后，背部只有一小撮區域錄得48℃，剩余的部分為28℃，很大程度上是因為內部導熱不夠均勻，內部熱量太過集中，內部熱量無法借助更大面積的機身外殼分攤熱量、協助散熱——如果將熱量分攤到更的大面積，不僅能降低機身的最高溫，也更助于熱量在機身表面的消散。

所以說，散熱材料的作用是協助、加速搬運熱量到機身外殼上，高效的散熱材料是機身散熱的關鍵之一。

VC均熱板散熱原理是什么？

VC是Vapor-Chamber的簡稱，直譯為「蒸發腔」，廠商們普遍譯為「均熱板」，嚴格來說其實是指「真空腔均熱板散熱技術」。

VC均熱板據說是散熱解決方案廠商Celsia研發的，本來是為了給AMD的高性能顯卡實現更有效的散熱，如今較為普遍地運用到旗艦，甚至是中端智能手機上。

VC均熱板其實也是屬于液冷散熱材料的一種，是傳統液冷散熱管的「增強版」。

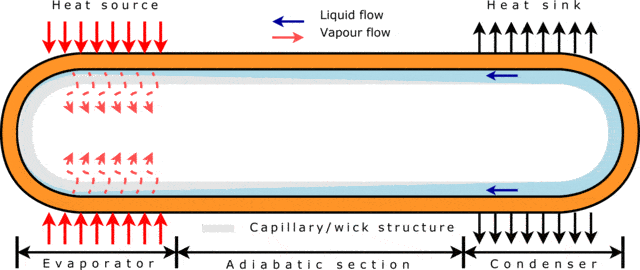

▲「液冷散熱管」結構與熱傳導示意

首先，「液冷散熱管」的熱傳導原理其實跟電腦上的「水冷散熱」類似，都是在封閉的管道內不斷將冷卻液蒸發（吸熱）和冷凝（放熱）來傳遞熱量，缺點是「管狀」的設計覆蓋的面積還是比較小。

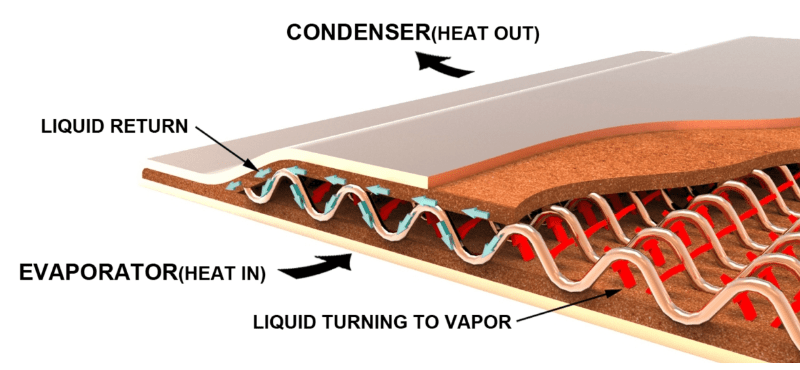

▲VC均熱板結構示意

VC均熱板，首先它是一塊液冷「板」，而不是「管」，雖然都是利用氣液相變的原理，不斷地將冷卻液蒸發、冷凝來傳遞熱量，但均熱板比普通散熱銅管多了一個維度，從「線」這一維度提升到「面」這更高的維度，熱量分攤得更加均勻，散熱的效果理論上也更佳，不過工藝復雜、成本也比較高，這也是目前這項散熱技術大多用在旗艦手機上的原因，而只有少部分廠商舍得下本運用到中端機型上。

因此各家廠商拼命地宣傳自己的產品用料之「狠」，展示VC均熱板的面積之大。

VC均熱板面積越大越好嗎？

理論雖如此，但實際真的是面積越大，散熱就越好嗎？

為了得到這個問題的答案，我們選來了搭載驍龍8Gen1平臺，且內部配有VC均熱板的幾款旗艦手機——小米12Pro、一加10Pro、realmeGT2Pro和vivoiQOO9Pro，對比我們WHYLAB實驗室測試的「五小時續航」測試數據，結合各自所采用的VC均熱板面積，瞧瞧更大的VC均熱板面積是否會對機身散熱有正面的影響。

首先是四款VC均熱板面積最小，即2900mm2的機型小米12Pro，五小時續航測試中錄得背部最高溫為39.9℃；正面41.7℃。

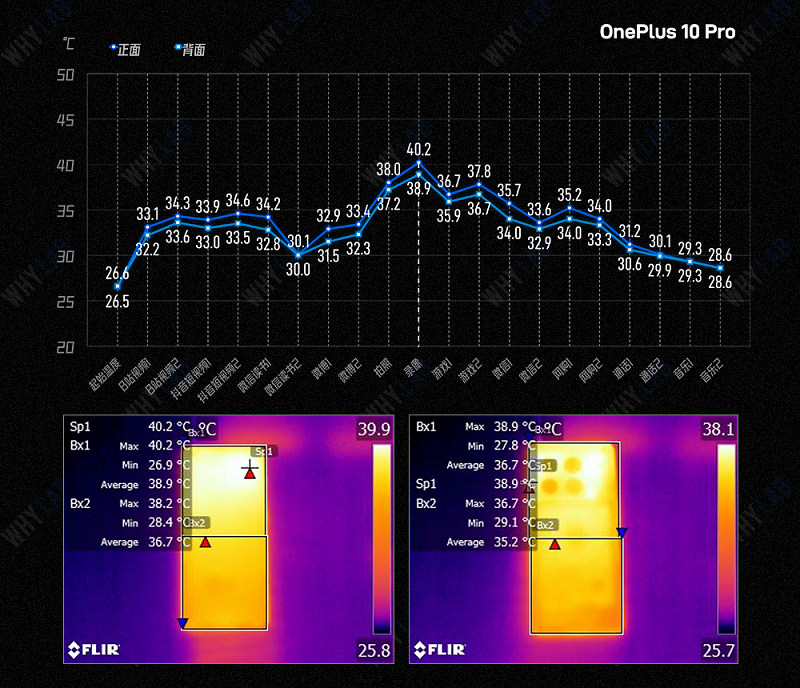

接著看四款手機中VC面積第二小的機型，一加10Pro，共計3161.09mm2，其五小時續航測試中錄得背部最高溫為38.9℃；正面40.2℃。

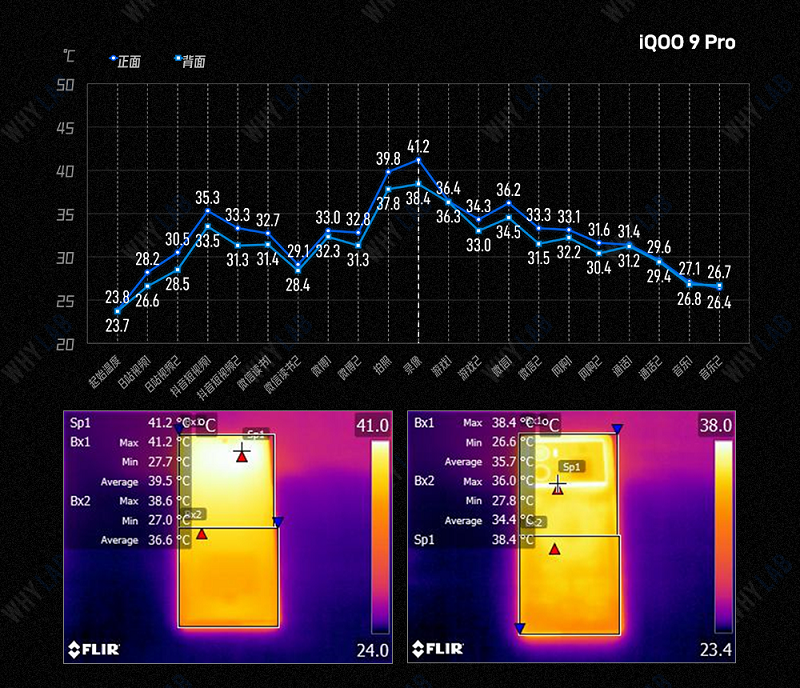

再看面積第二大的iQOO9Pro，有3926mm2VC均熱板，它五小時續航測試中錄得背部最高溫為38.4℃；正面41.2℃。

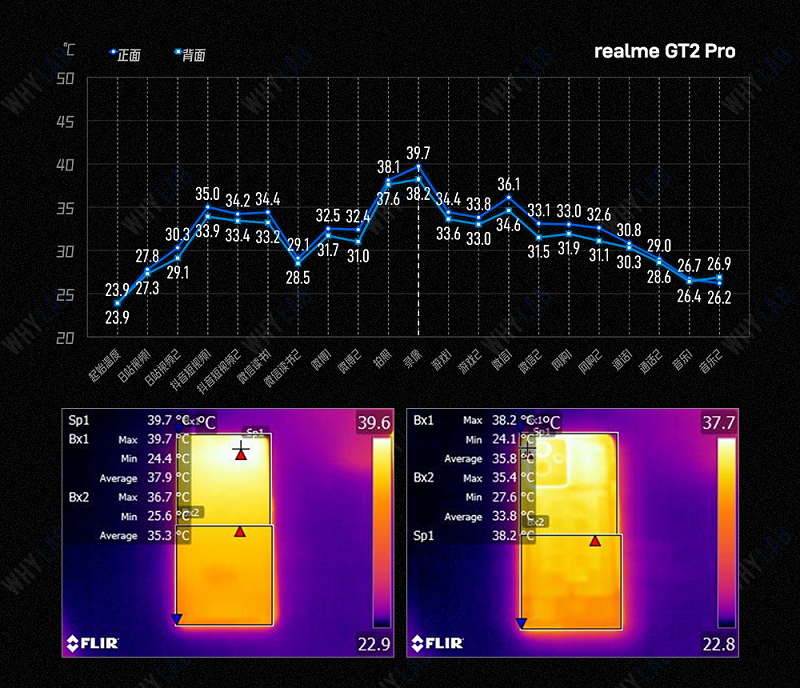

而最大的realmeGT2Pro，VC均熱板面積達4192mm2，其五小時續航測試中錄得背部最高溫為38.2℃；正面39.7℃。

以上溫度數據，我們主要看其背部的最高溫度：39.9℃、38.9℃、38.4℃、38.2℃——確實發現VC均熱板面積越大的機型，其溫度越低。

不過，溫控和散熱是一個軟硬件配合的、系統化的整體性工程，智能手機作為一個整體，各個子系統之間需相互協助，同時也會相互牽制著，即使是散熱這一個「小系統」的表現不能只看、也不能只依賴某個單元的「付出」，除VC散熱板外，手機內還有其它的散熱元件設計幫助散熱，而SoC的功耗、廠商的調校、內部的用料、排布設計等，都綜合影響著最終反映在機身的溫度。

所以，理論上VC均熱板的面積越大，確實越有助于散熱，但手機散熱這一系統工程不能只看VC均熱板的面積，更何況如今VC材料的成本可不低，得全面看廠商的供應鏈整合、軟硬件調教和成本控制的功力。
