近年來，電子元件越來越呈現出微型化和高功耗的發展趨勢，如何解決電子元件因高發熱量而導致性能下降的問題引起了人們的廣泛關注。其中，熱管兩相冷卻設備因相變產生較大的熱導率而成為高效的傳熱器件。伴隨著熱管散熱技術應用領域的持續擴展，人們已經根據一些特殊場合要求制造出了多種異形熱管，如脈動熱管、環路熱管 （LHP）、毛細泵抽吸兩相回路熱管（CPL）以及各種微熱管。

由于許多設備的表面是平面，為滿足此類設備的散熱需求，1969 年，Sheppard首先設計出一種用矩形斷面的熱管來冷卻集成電路的底板，在此研究基礎上，F(xiàn)eldman 提出了均溫板，將吸液芯結構化，使得工質在吸液芯提供的毛細壓頭作用下能夠?qū)崿F(xiàn)在密閉空間的循環流動，獲得了美國專利局的專利授權。隨后，均溫板被廣泛應用于微電子器件、空間熱控制等領域。

1.均溫板的工作原理

均溫板由密閉容器、毛細結構和工作流體組成，為保證均溫板具有高效的換熱性能，通常外殼采用熱導率較高的材料，內壁四周附著吸液芯，為滿足耐壓需求，一些均溫板內部設計有實心柱、燒結柱或在實心柱外表面附著吸液芯形成燒結環，如圖1所示。

圖1 均溫板的工作原理

當均溫板底部施加熱量時，液體隨熱量增加而蒸發，蒸汽上升到容器頂部產生冷凝，依靠吸液芯回流到蒸發面形成循環。均溫板相比于傳統熱管軸向尺寸大大縮短，減小了工質流動阻力損失以及軸向熱阻。同時徑向尺寸有所增加，顯著增加了蒸發面和冷凝面的面積，具有較小的擴散熱阻和較高的均溫性。這種特殊結構提高了均溫板的散熱能力，使得被冷卻的電子設備可靠性增加，為解決有限空間內高熱流下的均溫性問題提供了新的解決思路。

目前，均溫板已經應用在一些高性能商用和軍用電子器件上，隨著加工技術的發展，均溫板朝著越來越薄的方向發展。受扁平均溫板內狹小空間的限制，微型吸液芯的結構及制備方法、蒸發冷凝及工質輸運機理等較普通熱管有所不同，例如：

①傳統熱管沸騰和凝結不存在相互干擾，而在均溫板中沸騰和凝結發生在相距 1~2mm 的蒸發面和冷凝面上，氣泡的行為受到了有限空間的限制，導致傳熱特征發生了變化；②傳統熱管截面為圓形，強度較高，而均溫板截面為扁平形狀，強度較低。為滿足耐壓需求，在均溫板內部一般設計有一定數量的燒結環或燒結柱，可以同時將上下毛細芯連接在一起，縮短回流路徑，加快循環過程，很大程度上提高均溫板的傳熱性能；③熱管的壓力損失主要包括吸液芯結構層中與管道中的流動壓力損失和重力損失。

而均溫板厚度遠小于其寬度，因此工質在厚度方向吸液芯結構層中的流動壓力損失和重力損失可忽略。

本文結合國內外研究資料對均溫板關鍵部件吸液芯的結構以及制備方法、均溫板理論計算模型、均溫板性能影響因素 （包括工作流體、充液率、熱源分布及工作角度） 進行綜述分析，并對其發展與應用進行展望。

2.吸液芯結構及性能

均溫板依靠內部的吸液芯結構提供凝結液回流的動力，該結構影響了臨界熱流和熱性能。與熱管相比，均溫板尺寸較小，要達到較小溝槽尺寸以及較高的填粉要求比較困難，對此學者們不斷優化制備工藝。為使之有更好的換熱特性，新型的微型吸液芯結構不斷被開發出來，同時對吸液芯進行表面處理，顯著加強了均溫板的綜合性能。

常見的吸液芯結構主要有 3 種：微槽道型、燒結粉末型、燒結絲網型。微槽道型是在均溫板壁面加工出溝槽作為回流通道，減小流動阻力，但制備工藝復雜，成本較高；燒結絲網型是將絲網燒結在板的內壁，絲網的孔隙可以控制，具有結構簡單、制造方便、成本低廉等優點，缺點是網層間及絲網與管壁之間有間隙而導致熱阻較大，由于超薄均溫板中的吸液芯是以絲網型為主的，該結構將放在第4節超薄均溫板中一并介紹；燒結粉末型是將金屬粉末直接燒結在板的內壁，能提供較大的毛細力，應用范圍最廣且技術也最成熟，但缺點是滲透性較差。

2.1 微槽吸液芯

溝槽吸液芯是在均溫板內壁加工各種形狀的溝槽制作而成的，利用槽道界面張力的作用使液相工作介質回流而實現吸液芯的功能。而微槽吸液芯的制備是一個技術難點，但近年來取得了較大進展。

何艷麗等利用擴散焊分層實體制造技術獲得變形小、可一次焊接成形的深窄槽。槽道寬度為0.4mm，試驗過程在加熱功率為 40W、水平放置、加熱過程伴隨風冷的試驗條件下，其最大有效熱導率能達2552.2W/(m·K)。陳亮等利用飛秒激光加工法，獲得了質量良好、槽寬50μm且深寬比達5.4的微槽。根據飛秒激光光束的光斑特性，通過調節峰值能量控制焦點附近的激光強度，對飛秒激光的加工區域進行精確控制，使其加工尺寸突破衍射極限成為可能，為微尺度器件的超精細加工提供了可行性。隨著微槽吸液芯制備技術的發展，學者們制備出了各類形狀的微槽，常見的微槽如圖2所示。

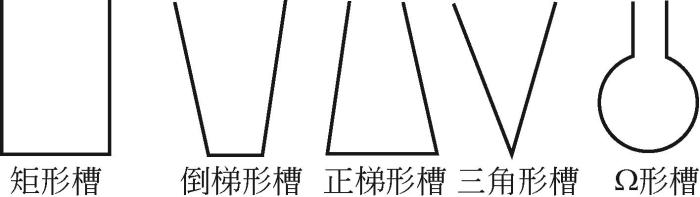

圖2 常見的微槽結構

為了解決微槽吸液芯毛細極限較小導致傳熱受限的問題，在常見微槽基礎上又發展出了許多新型的結構。Hung等設計了星形槽道吸液芯，如圖3所示，并比較星形槽道和三角形槽道的幾何參數，如截面形狀、角頂角尖銳度、角數、截面面積和總長度對熱管性能的影響。

Bahmanabadi 等對新型徑向矩形槽和徑向傾斜三角形槽進行熱阻研究，如圖4所示，發現溝槽可以通過誘導旋轉運動來增強換熱。相同換熱面積的徑向矩形槽面和徑向傾斜三角形槽面平均熱阻比光滑表面分別提高 22.9% 和36.13%。

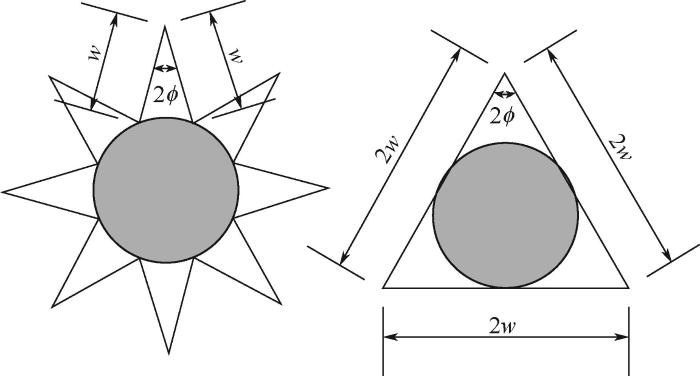

圖3 星形槽道和三角形槽道

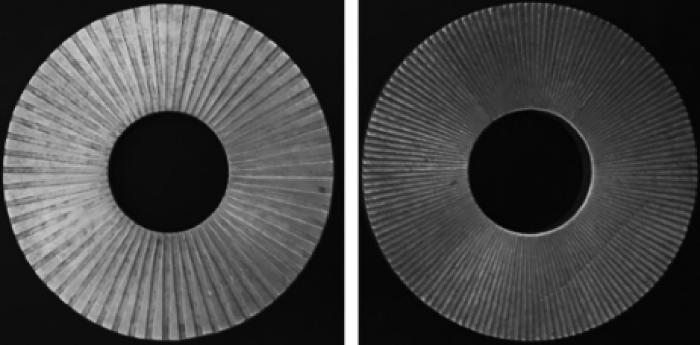

圖4 徑向矩形槽和徑向傾斜三角形槽

Li等將圓盤分成一系列相同的扇形區，在自然分支現象的啟發下，開發了一種新的生長模型，如圖5所示，隨著毛細管壓力增大，溫度梯度更加均勻，然而此結構加工十分關鍵，作者所在團隊通過化學蝕刻無法形成具有深窄特征的微通道，最終加工深度僅為 0.16~0.24mm，極大地限制了均溫板的性能。最后選用泡沫銅作為吸液芯結構，利用激光雕刻和模具壓印來形成分形結構。Liu 等研究了在不同分形角度下均溫板的性能，當角度接近45°時，均溫板的熱阻較小。

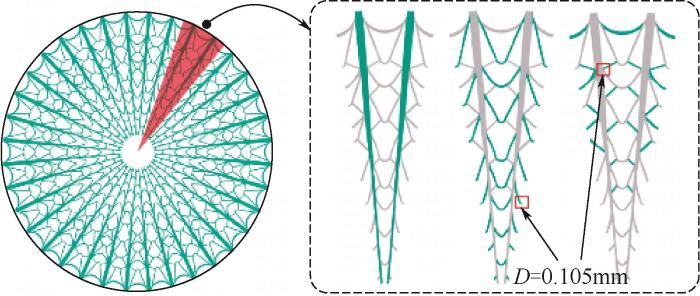

圖5 自然分支微槽結構

2.2 燒結粉末

燒結金屬粉末多孔材料具有質量輕、毛細力大、比表面積大、耐熱耐腐蝕等優點，其孔隙率和孔徑大小及分布主要受粉末粒度、形貌和制造工藝的影響。目前大量生產使用的粉末吸液芯原材料主要有銅、鎳、鋁、不銹鋼等，可以根據不同工況對材料進行選擇。

燒結粉末作為傳統的吸液芯結構，在熱管和均溫板中都有廣泛的應用。其制造工藝在不斷優化，尤其是直接影響毛細吸液芯結構質量的填粉工藝。填粉設備逐漸向精確化、自動化方向改進，其中包括對振動參數的研究、粉體定量填充的研究以及振動填粉設備的研究。對于燒結工藝，控制燒結的時間和溫度十分關鍵。王小鷹研究得到隨著燒結溫度的升高，孔隙率、平均孔徑及滲透率都顯著下降，收縮率增大。燒結時間小于30min時，隨著燒結時間的延長，孔隙率、平均孔徑及滲透率顯著降低。繼續延長燒結時間，孔隙率及滲透率下降趨勢變緩，而毛細壓力隨著燒結時間的延長先增加后降低。

對于單孔隙燒結毛細芯，燒結粉末的顆粒直徑、孔隙度、燒結層厚度等對均溫板的熱阻都具有較大的影響。黃豆研究了銅粉種類對吸液芯毛細性能的影響，發現在平均粒徑相同時，不規則狀銅粉吸液芯燒結后的孔隙率遠大于球形銅粉吸液芯。而吸液芯的毛細性能與吸液芯的收縮率沒有直接的關系，毛細性能主要受吸液芯的孔隙率、滲透率和毛細壓力（有效毛細半徑）的影響。

李紅傳等根據仿生學原理，以天鵝絨竹芋為設計依據，構建了錐形毛細芯均溫板，兩種錐形結構如圖6所示。錐形毛細芯結構經氧化處理后，總熱阻在不同加熱功率下均有一定程度的降低，最小值可達0.079K/W。

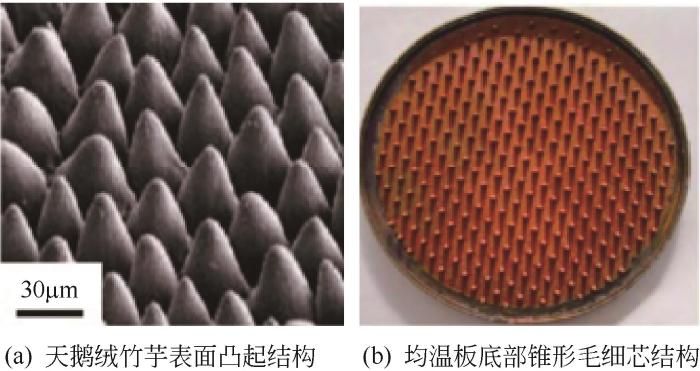

圖6 兩種錐形結構

除了單孔隙吸液芯，目前已有多種不同粒徑、不同材料混合的多孔徑吸液芯被提出，特別是雙孔徑芯，其流動和傳熱性能優異，在均溫板中得到了廣泛應用。雙孔芯中既有大孔也有小孔，小孔徑提供大的毛細泵送力，大孔徑減小工作流體在多孔芯內的流動阻力，增加蒸發面積，有利于蒸汽的排出。

銅粉和鎳粉常作為雙層梯度孔吸液芯的原材料，在鎳層中添加一定量的造孔劑以增加吸液芯內工質流動通道，同時采用松裝燒結無壓成型法，依靠粉末自身相互搭架而形成孔洞，獲得的制品孔隙率較高。造孔劑比例和粒徑對其連接強度、線收縮率、孔隙率和毛細抽吸性能有很大影響。

Wang等將球狀和枝狀的不同金屬粉末制成多孔芯，如圖7所示，研究了兩種粉末的混合比以及造孔劑的粒徑和體積比對多孔芯的影響。兩種金屬粉末的混合比對臨界熱負荷和蒸發器壁溫有顯著影響，當球狀鎳粉和枝狀銅粉的混合比達到 3∶7 時，造孔劑顆粒直徑為 30~45μm，孔隙率為 40% 時能達到最高臨界熱負荷 530W。

圖7 鎳銅復合多孔吸液芯的SEM圖

莫冬傳等從幾何尺寸梯度和潤濕性梯度兩個方面出發將微米、納米結構結合開發出多層梯度結構多孔表面來強化沸騰換熱，且將單層的樹林狀梯度結構 （可以認為是形成了很多相互貫通的 Ω 形槽道） 應用于超薄均溫板中，取得了優異的均溫效果及傳熱性能。

表1對文中提及的槽道和燒結粉末吸液芯的優缺點進行了總結。

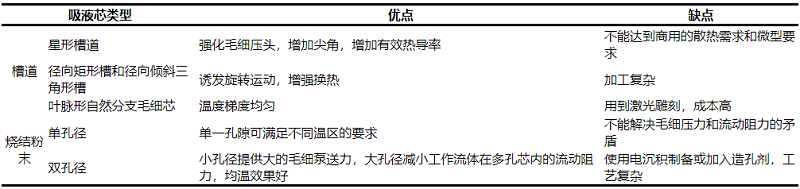

表1 吸液芯結構分類及其優缺點

2.3 復合吸液芯

以上介紹的吸液芯結構特點各異。微槽的滲透性很好但毛細力卻較小，燒結粉末毛細力很大而其滲透性卻較差。復合吸液芯可以結合各類吸液芯的優點達到整體最優，如多層絲網復合、絲網與粉末復合、粉末與溝槽復合等。

Chen等提出了一種多層復合細網吸液芯，該復合細網吸液芯由粗網和細網不同的層組組合而成，可以提高吸液芯的吸濕性能，從而進一步提高均溫板的熱性能。通過毛細上升率實驗，對其吸液能力進行了評價，結果表明，與多層單網格吸液芯結構相比，多層不同結構的絲網吸液芯性能顯著提高。由3層100目和3層300目組成的吸液芯，其最佳體積流速達 14.44mm3/s，平衡吸液芯高度達55.98mm。

Niu 等以銅粉和銅絲網為主要原料制備了復合吸液芯，研究銅粉粒徑、銅粉體積比、超親水處理對毛細性能的影響。結果表明，銅粉體積比是影響毛細性能效果的最顯著因素。此外，對于超親水性處理后的吸液芯，較小的銅粉顆粒具有較高的滲透性和較好的綜合性能。

Wiriyasart 等研究了微槽表面涂覆多孔燒結芯的均溫板，并與無多孔燒結芯的均溫板進行比較。結果表明，微槽內具有多孔燒結芯均溫板的熱工性能比不具有多孔燒結芯的均溫板最高可提高20%。
