手機不像電腦，可以犧牲部分便攜性用風冷散熱、水冷散熱等方式實現對核心零部件溫度的控制，在傳統散熱方式無法有效對手機降溫的前提下，諸如石墨烯散熱、液冷散熱等散熱新勢力登上舞臺。

1.手機液冷散熱是什么意思

手機廠商所宣傳的液冷散熱，通常是指VC液冷散熱技術，VC(Vapor Chamber)也稱均熱板，通常是由銅做成一個內壁有微小結構的的真空腔體。

當熱量經熱源傳到均熱板腔體的時候，板里的冷卻液受熱發生氣化現象，初中物理老師說過，氣化會吸熱。

手機液冷散熱的原理與傳統電腦主機上的“水冷散熱”本質上是一樣的，都是通過內部填充的液體將熱量帶走。由于水會損傷部分智能手機內部的半導體元器件，出于安全的考慮，智能手機液冷散熱管內部多是油性物質。

早期手機散熱普遍以石墨作為主要材料，可以稱其為第一代散熱。那么銅管液冷就是第二代散熱技術，而VC均熱板則是最新的第三代散熱技術。VC液冷可以被看作銅管液冷的升維技術，兩者雖然都是氣液相變的原理，不同的是熱管只有單一方向的“線性”有效導熱能力，而VC相當于從“線到面”的升維，可以更好的將熱量從四面八方帶走。

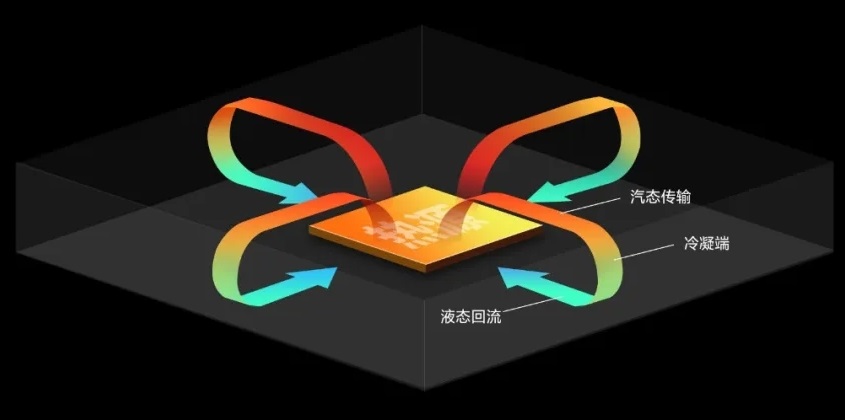

2.手機液冷散熱的工作原理：

1. 均熱板底座受熱，熱源加熱銅網微狀蒸發器——吸熱

2. 冷卻液( 純凈水)在真空超低壓環境下受熱快速蒸發為熱空氣(<104 Tor或更少)——吸熱

3. Vapor Chamber采用真空設計，熱空氣在銅網微狀環境流通更迅速—導熱

4. 熱空氣受熱上升，遇散熱板上部冷源后散熱，并重新凝結成液體—散熱

5. 凝結后的冷卻液通過銅微狀結構毛細管道回流入均熱板底部蒸發源處—回流，回流的冷卻液通過蒸發器受熱后再次氣化并通過銅網微管吸熱>導熱>散熱，如此反復作用。

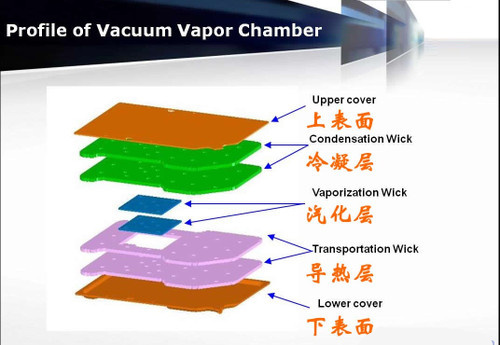

▲vc均熱板內部結構解剖圖
