手機在功能機時代由於功能簡單，運算負載低，相對而言散熱問題并不是關鍵。隨著手機發展進入智慧化時代，手機性能高速提升、功能越來越強大。同時在追求輕薄短小及高續航力的需求之下，智慧手機功耗急劇增加，如何有效防止零組件過熱進而造成系統出錯，就成為各家大廠投入焦點。

現今高階智慧手機散熱主要采用以超薄VC均熱板為主，搭配石墨及石墨烯等散熱技術為輔的散熱組合方案，而中階機型則是使用熱導管結合石墨散熱的方案，至於低階機型主要純粹利用石墨散熱為主。

石墨散熱片分為天然和人工兩大類，天然石墨散熱片具有高導熱性、易加工、柔韌、無氣體液體滲透性等特性，優點是不易老化和不易脆化，缺點則是不易做到太薄。

至於人工石墨散熱片的優點則是能做到超薄，散熱效果相對較佳，缺點則是價格偏高，但是在手機市場越來越追求高品質的趨勢下，人工石墨散熱片備受青睞。

不過在VC、石墨烯等散熱技術的主導下，石墨散熱片在智慧手機，特別是5G手機的主導性漸漸被削減，但仍會以輔助散熱的形式存在於智慧手機內。

主流VC均熱板

VC散熱的原理與利用熱導管類似，差別在於熱導管只有單一方向的線性導熱，而VC則相當於從「線」擴大至「面」的提升，可以將熱能向四面八方傳遞，有效強化散熱效率。

根據PConline提供的資料顯示，熱導管散熱的導熱系數為5000～8000W/(m×k)，而VC導熱系數則可以達到20000W/(m×k)以上。

同時VC散熱面積更大，可以覆蓋更多熱源區域達到整體散熱，且VC更加輕薄，符合目前手機輕薄化、空間利用最大化的發展趨勢。

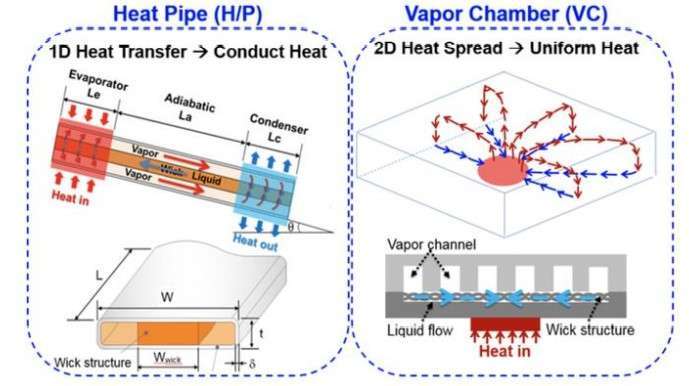

▲熱導管散熱與VC散熱原理對照

石墨烯5G時代散熱新選擇

近幾年石墨烯一詞大行其道，迅速在科技業成為一種顯學。石墨烯除了在電池上的應用外，其也憑藉優異的導熱、快速散熱(與空氣對流)及材質輕柔等特性，被認為是一種競爭力強的散熱材料。

石墨烯有高的熱傳導效率，單層懸空的石墨烯熱傳導效率高達5300W/(m×k)，遠遠高於傳統金屬散熱材料如銅(約400W/(m×k))和鋁(約240W/(m×k))。

而各品牌廠早在前幾年旗艦新機在散熱模組中，已大量導入石墨烯材質，如小米10系列手機采用VC+石墨烯+6層石墨的三明治散熱系統、三星GalaxyS20Ultra采用VC+石墨+高導碳纖維墊片的散熱方案、華為P40pro則采用VC+3D石墨烯的散熱模組。

綜合上述來看，過去手機散熱方案難以單獨滿足5G手機的散熱需求，以VC為主，加上石墨及石墨烯為輔的散熱系統漸漸成為主流散熱方案。

美、日大廠掌握石墨關鍵技術

在石墨散熱領域，美國、日本廠是產業領導者，即便陸廠在石墨烯散熱領域，擁有專利及礦產資源的優勢，但以技術的質量來看，與美日大廠仍有段差距。

根據TrendBank提供的資料顯示，目前石墨散熱膜的主要原材料PI是被美國杜邦、韓國SKCKolon、日本Kaneka、宇部興產、臺灣達邁等廠商壟斷。

至於石墨散熱膜則是由日本松下、Kaneka、美國Graftech等主導。陸廠則有碳元科技、北京中石、思泉等企業投入生產。

散熱重要性推升產業前景

在5G手機耗能大幅上升的背景下，散熱產業在未來擁有廣大的市場成長空間。在5G手機散熱領域中，單一的散熱材料難以滿足5G手機的散熱需求，新型散熱材料、立體散熱設計可望得到大規模應用，VC+石墨/石墨烯的散熱組合未來將成為5G手機的新趨勢。

本文標題：5G手機散熱新趨勢：VC均熱板+石墨烯
