在大數據爆發的時代，特別是隨著AI技術的發展，數據量更是以幾何倍數增長。承擔這些數據運算和存儲的數據中心，也出現了高密高電的發展趨勢。這樣的發展帶來的一個問題就是散熱，傳統的空氣冷卻散熱系統逐漸出現了不堪重負的現象，而液冷技術由于具有更高的效率和更低的能耗，已經嶄露頭角。

所謂的液冷，并不是單純指的水。指的是將高比熱容的液體作為傳輸介質，將IT設備或者服務器產生的熱量帶走，使之冷卻。事實上，早在上世紀60年代，IBM就已經開始使用液冷技術的前身，也就是水冷來對其大型計算機降溫了?，F(xiàn)在的液冷技術由于成本問題，主要應用于高性能計算領域。

液冷的分類

液冷主要有兩種類型，一種叫做直接接觸型液冷，還有一種叫做間接接觸型液冷。這個區分主要是根據制冷液體和設備之間的接觸方式而定的。

首先我們來說說間接接觸型液冷。這里面的典型是冷板式液冷，是將需要散熱的設備固定在一塊冷板上，而液體在通過冷板的時候?qū)⒃O(shè)備的熱量帶走，以達到散熱的目的。但是像機箱內部的硬盤，電源等部件，由于不能接觸到液體，所以依然需要靠風扇來散熱，采用這種冷板式液冷散熱的服務器還有個別名，叫做氣液雙通道服務器。這種冷板式液冷服務器的優點在于，對數據中心架構的影響有限，噪音低，能效高和成本可控。對于那些較高熱密度的數據中心散熱比較合適。目前像百度，阿里和騰訊，均展示過自己的冷板式液冷服務器。

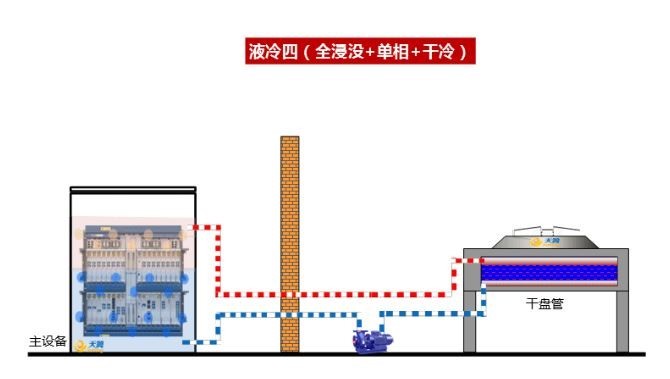

除此之外，還有一種方式叫做浸沒式液冷。這種方式的特點在于將服務器等需要散熱的IT設備完全浸沒在冷卻液中。依靠液體的循環流動帶走熱量。這也叫做直接接觸型液冷。一般來說是將服務器放在特殊設計的容器中。冷卻液在將熱量帶走以后會被氣化，再通過其他裝置冷卻后循環利用。這種方式由于冷卻液和設備充分接觸，所以散熱效率更高，再加上沒有風扇，所以比冷板式液冷的噪音更低。比如曙光的硅立方，就是典型的沉浸式液冷。

液冷技術的冷卻液都是啥？

水

液冷最直接，成本也最低廉的冷卻液當然是水。但由于水并非絕緣體，所以只能應用于間接接觸型液冷。除此以外，安全防護十分重要，一旦發生泄漏，對服務器等IT設備的損害將非常致命。

礦物油

除了水之外，礦物油也是一種物美價廉的冷卻液。單相礦物油無毒無味不易揮發。但由于粘性較高，容易在設備表面形成殘留。另外，雖然燃點較高，但是在某些特定條件下還是有燃燒的可能，必須加以注意。

氟化液

電子氟化液最大的特點是絕緣，且不燃。在數據中心液冷技術中是最安全的一種，也是目前應用最廣泛的。但是其高昂的價格讓很多有志于液冷技術的廠商咋舌。

以往來說，液冷技術主要應用于高性能計算領域。但是隨著現在數據中心向著高密高電的方向發展，傳統的風冷技術已經不能完全滿足其散熱需求。這些都是促使液冷技術下沉的主要因素。

雖然風冷系統的創新從未止步，從傳統的機房空調到直接風側自然冷卻的AHU和間接風側自然冷卻的AHU等方式層出不窮。但由于載熱能力的差距，相比于風冷，液冷技術可以大幅度降低數據中心的能源消耗。比如很多沉浸式液冷數據中心的PUE甚至可以達到驚人的1.03-1.05。但是相同規模的風冷系統數據中心，其PUE值還在1.3-1.5之間。

得益于更高的散熱效率，對建筑物的依賴度更低，以及靜音安全的特點，那些對場地，電力要求較高的數據中心也會逐漸考慮采用液冷技術。除了傳統的大規模數據中心以外，隨著邊緣計算時代的來臨，未來的邊緣計算數據中心也會有大概20%采用液冷技術。

數據中心液冷和水冷的區別

對液冷技術比較關注的朋友大概已經捕捉到些許不同，液冷服務器、水冷超算集群，這都是什么樣的存在呢？我們今天就帶著這一問題一探究竟。

液冷，是指通過液體來替代空氣，把CPU、內存條、芯片組、擴展卡等器件在運行時所產生的熱量帶走。根據目前技術研究的進程，將液冷分類為了水冷和冷媒冷卻，可用冷媒包括水、礦物油、電子氟化液等。按照冷卻原理，又將液冷分為了冷板式液冷（間接式冷卻）和浸沒式液冷（直接式冷卻）兩種系統模式。

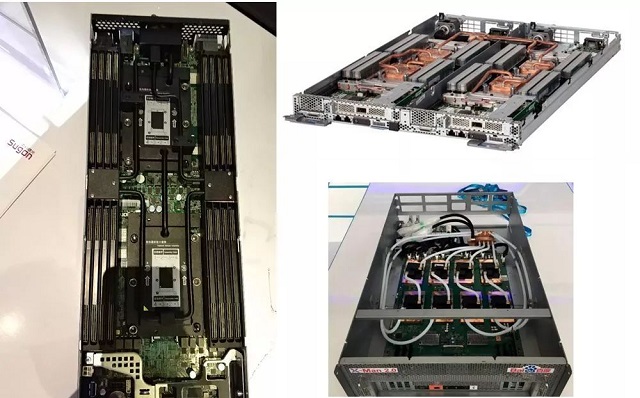

從曙光和聯想發布的兩款產品來看，都屬于間接式冷卻即冷板式液冷服務器，百度在2017百度AI開發者大會上也展示了在GPU上加了冷板散熱器的X-Man 2.0，這些冷媒都采用了水。

從圖片上可以看出，三款服務器都是將水從特制的快速接口注入，經過密閉的送水管路，將CPU的熱量帶走后，通過回水管路流出。其差別在于，曙光和百度所使用的管路為軟管，而聯想則采用了銅管，相比銅管軟管易于彎折，布局更自由。另外曙光第二代冷板式液冷服務器，液體冷卻系統囊括了內存條。

所以，液冷可能是水冷，也可能是其他冷媒，需要根據應用場景的可靠性等級要求而定；但水冷一定是液冷技術范疇內的。
