一、儲能溫控行業介紹

儲能系統中溫控設備的作用。儲能電池系統電池容量和功率大，高功率密度對散熱要求較 高，同時儲能系統內部容易產生電池產熱和溫度分布不均勻等問題，因而溫度控制對于電 池系統壽命、安全性極為重要。

主流的方案包括風冷和液冷。儲能溫控系統技術路線目前主要是風冷（采用空氣介質）、 液冷（液體介質）。目前儲能行業中以風冷方案為主，方案提供商主要是原先數據中心溫 控的企業，主要系行業目前裝機較多的是通信基站、小型地面電站等功率密度相對較低的 項目，風冷方案的制冷效率可以滿足。

儲能電池系統中的液冷方案價值量較高。液冷系統主要包括水冷板、水冷管、水冷系統、 換熱風機等，且容量越大相應的設備、需求也更大，如水泵、散熱要求等。而風冷系統結 構比較簡單。根據產業反饋，目前整套液冷系統方案價值量約 0.8-1 億元/GWh，其中水 冷主機系統占比最高，一般約 0.5 億元/GWh 左右；風冷系統方案價值量約0.3億元/GWh。

溫控系統市場空間。假設 2025 年全球儲能需求約為 200GWh，若全部采用液冷方案，預 計 2025 年儲能溫控系統市場空間將達到 160-200 億元，其中液冷主機系統的市場空間約 100 億元。

二、液冷方案是未來趨勢

風冷散熱方案介紹：

風冷系統是以空氣為冷卻介質，利用對流換熱降低電池溫度的一種冷 卻方式。風冷系統具有結構簡單、易維護及成本低等優點。而缺點在于空氣的比熱容低， 導熱系數也很低，這使得風冷通常應用于產熱率比較低的場合，在儲能領域主要應用在通 信基站、小型地面電站等功率密度相對較小的領域。

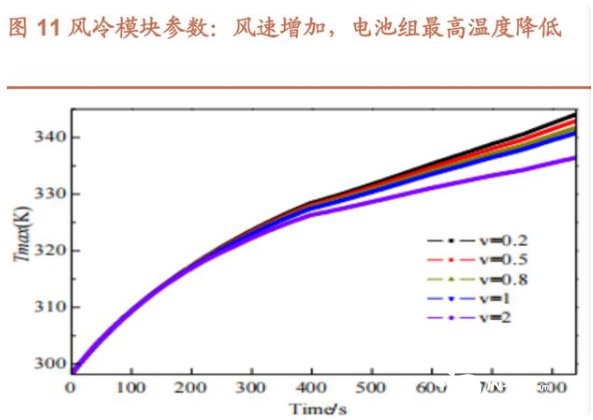

目前風冷系統主要的優化因素在：1、 風速 2、電池分布 3、空氣流向。

液冷系統方案介紹：

儲能液冷系統是以液體為冷卻介質，通過對流換熱將電池產生的熱量帶走。 目前常用介質有水、乙二醇水溶液、純乙二醇、空調制冷劑和硅油等。整體上液冷系統的 換熱系數高、比熱容大、冷卻速度快，且液體比熱容不受海拔和氣壓的影響適用范圍較廣， 同時液冷系統的結構較為緊湊，使得空間占比較小。液冷系統根據液體冷卻介質與電池的 接觸方式分為直接和間接兩種：1、直接接觸指電池單體或者模塊沉浸在液體中，讓液體 直接冷卻電池；2、間接接觸指在電池間設置冷卻通道、冷板。

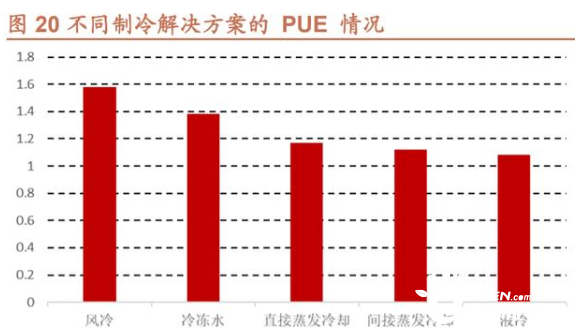

液冷散熱解決方案是未來趨勢：

未來隨著新能源電站、離網儲能等更大電池容量、更高系統功率密 度的需求起來，據產業一致反饋，液冷方案占比將快速提升，目前寧德時代正在推廣戶外 液冷電柜。其優勢主要是靠近熱源、溫度均勻、能耗低，同時也比風冷更適合戶外的環境。 根據其官方文件介紹該產品可實現儲能的長期高可靠性和高穩定性,同時使得儲能電站的 占地面積減少 35%,并可不停機分區維護,實現靈活運維。同時陽光電源、比亞迪等廠商也 紛紛推出液冷電柜產品，用于戶外儲能系統。戶外液冷電柜可廣泛應用于光伏儲能、風電 儲能、電網儲能、商業儲能等多種儲能場景。
