第1部分–浸沒式液冷機柜

材料

除了用于技術驗證之外，浸沒式液冷機柜不能采用塑料材料制造，因?yàn)樗芰虾兴?，而且能夠允許潮氣通過，這對浸沒式液冷機柜的干燥系統來說是一種負擔。浸沒式液冷機柜可以采用玻璃材質，但是玻璃面板的邊緣密封可能不可靠?？珊附拥慕饘俨牧鲜侵圃旖]式液冷機柜的理想材質。不銹鋼和普通碳鋼是優選材料（較小的浸沒式液冷機柜使用14號厚度規格，較大浸沒式液冷機柜使用11號規格），原則上來說，也可以使用鋁制容器。必要時，金屬應設計局部加強結構，以便承受液體的靜壓力。鋁材和碳鋼的內部和密封表面，必須進行噴漆或噴粉處理，以防止意外水汽冷凝可能造成的材料氧化。

結構

冷凝器管路的穿孔可設置在浸沒式液冷機柜的平面頂板上，以便確保所有穿孔位置處于一個較高的位置。如果將穿孔位置置于側面，需要保證孔位高于浸沒液體液面，從而更大限度的減少因管路穿孔造成的浸沒液體泄漏的風險。接口部分可通過壓合接頭進行密封，或少量使用兼容性較好的彈性體，如丁基橡膠或無污染管道螺紋密封劑，例如工業級PTFE膠帶或LeakLock?藍色接頭封口膠。浸沒式液冷機柜應保持絕熱，以避免熱量不必要的散失至室內環境（特指沸點高于室溫的液體），同時更大限度的降低過熱燃燒的隱患。浸沒式液冷機柜外殼的外側擋板，可提高設計美觀度，并防止接觸高壓繼電器（如有）的風險。

蓋子和密封

蓋子可采用玻璃或金屬材質。對較小的浸沒式液冷機柜開口，可簡單地通過O形圈和夾具密封。

對于較大的開口，為確保良好密封效果，應考慮在每一定長度施加相應緊合力，可能需要多個夾固點。

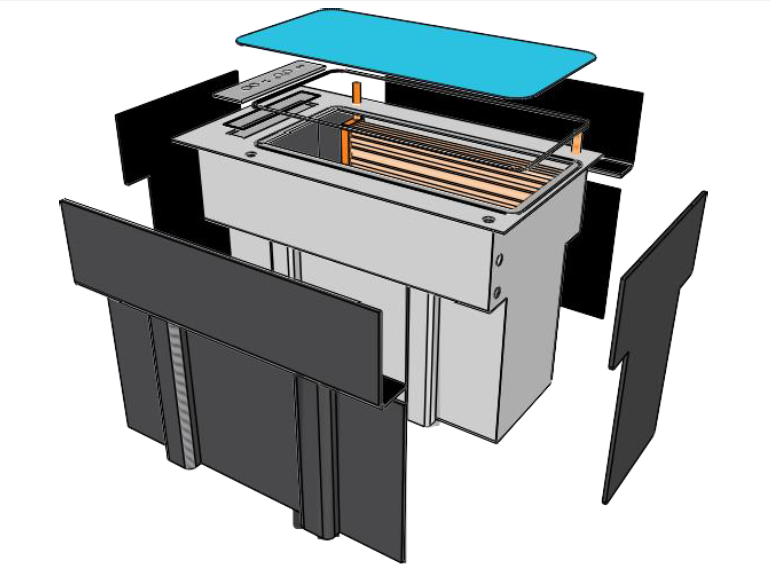

圖1. 200千瓦雙相浸沒冷卻浸沒容器分解圖，外殼已去除。

對于氫氟醚類液體（3M?Novec?7000、7100或7200電子氟化液），應使用硬度值80的EPDM或丁基橡膠，對于全氟類氟化液（3M?Fluorinert?FC-72或FC-3284電子氟化液），可以使用有機硅類密封材料。這些彈性材料一般含有碳?xì)漕愄砑觿?，在正常使用過程中難免被浸沒液體萃取析出，成為液體中的污染物來源。因此應盡量選擇可萃取物質含量較低的彈性材料?；蛲ㄟ^溶劑清洗機，對彈性材料進行“預清洗”，減少可萃取有機物的含量。在本指南的后續內容將進行有關討論。

布局

水冷冷凝器通常位于浸沒式液冷機柜壁的內凸空間上。這樣可不受限制的對機柜內硬件進行操作和更換，而且更大限度的降低液體需求。小型系統的冷凝器（功率幾千瓦左右）可使用一般散熱器和適當?shù)啮捚询B制作。對于較大型的系統，可使用工業冷水機組常用的強化管組制造。對于這兩種方案，設計優化后能夠在15℃的溫差（液體與水）和10℃的水進出口溫升下，實現單位液體體積中4+千瓦/升的散熱能力。

建議在頂板上增加一個包括可拆除擋板的穿孔，以便導入IO、供電、導管等管線。將擋板置于頂部，能夠更大限度的減少因穿孔密封不完善導致的液體損失。

從冷凝器上方到浸沒式液冷機柜頂板下方的空間，稱為緩沖區。這個空間有助于減少在機柜打開時因空氣運動對液體蒸汽產生的擴散和攜帶作用，從而更大幅度地減少液體損失。建議緩沖區的高度至少保持10厘米。雖然這個高度越大越好，但必須同時考慮對功率密度、系統高度、可操作性等的影響。

 第2部分-計算機硬件改造/準備

對通用計算機硬件需要改造固件或BIOS，以確保設備可在缺乏風機轉速計信號，及環境溫度超過常見風冷散熱溫度設定中正常運轉，從而實現浸沒式液冷散熱。有時需要OEM協助實現本功能。

通常，風冷中沒有散熱器的設備在浸沒式液冷系統也不需要進行改造。這類設備包括內存DIMM、電容器等?，F(xiàn)有其它元件的散熱器都應去除。對設備所需的其它改造取決于其功率密度。實踐中，通常在風冷中配有銅制散熱器的設備，都需要使用某種沸騰強化涂層處理，以便促進沸騰產生和提升效率。有機或金屬沸騰強化涂層都可以使用。對于大多數有金屬屏蔽罩的元件，例如50-120瓦范圍的CPU，建議通過焊接或膠粘劑方法涂布一層超薄多孔的金屬沸騰強化涂層（BEC）。不應使用導熱脂和包含導熱脂的封裝。因?yàn)榻?jīng)過幾個月的使用之后，有機硅類基材有可能會被萃取轉移，從而導致導熱脂性能惡化。原有散熱器且功率超過50-120瓦范圍的裸芯片元件或有屏蔽罩的元件，需要配備帶有BEC并經過優化的散熱器。

計算機硬件通常包含大量制造工藝的殘留物。對電源模塊、服務器節點和交換機都要使用溫和的極性溶劑（例如3M?Novec?71IPA電子氟化液）進行蒸汽去脂清洗，以便清除可溶解的助焊劑殘留、脫模劑、指印等。大部分電纜都使用聚氯乙烯(PVC)作為絕緣外皮，這類材料中含有重量占比為3-30%的碳?xì)漕愃芑瘎?。在浸沒式液冷應用過程中，這些碳?xì)漕愇镔|(zhì)不可避免的將從PVC中被液體萃取出來，成為液體中污染物的來源。而且PVC外皮可能會變硬，但這并不一定會導致其變脆或失效。電纜可進行較長時間（24小時）的蒸汽去脂清洗，以便清除大部分的碳?xì)漕愇镔|(zhì)，但是仍會有些碳?xì)漕悮埩簦枰罄m(xù)通過液體過濾系統將其去除，從而確保浸沒液體處于清潔狀態。帶有聚烯烴或PTFE絕緣層的電纜通常含碳?xì)漕愇镔|(zhì)都很少，但通常較難獲得，而且獲取的成本也會更高。

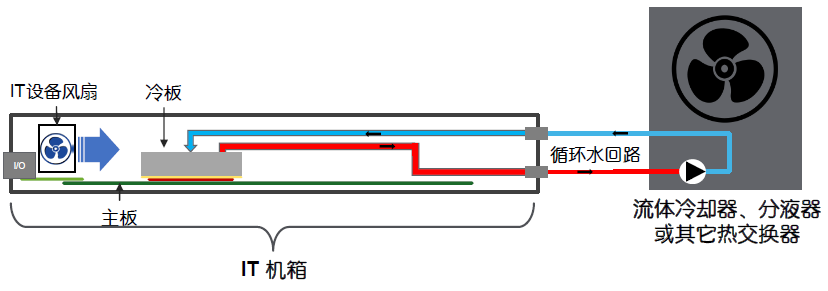

圖2兩相液冷機柜配置

第3部分-有機污染物去除/液體過濾

如果沒有預清洗，在彈性材料、PVC絕緣材料、泡沫、膠粘劑中含有的碳?xì)溆皖愇镔|(zhì)，會少量溶解到浸沒液體內，并在蒸發沸騰過程中與液體分離，從而沉積沸騰表面，影響其傳熱性能。這些碳?xì)漕愇镔|(zhì)還可能擴散至其它系統材料中，有可能引起這些材料的失效。類似于在飲用水濾芯中使用的經過酸洗的活性炭，對于這些碳?xì)漕愇镔|(zhì)有很好的吸附性。較小的系統，通常可在浸沒液體中添加活性碳過濾器（袋），作為被動過濾的方法。對于較大的系統，污染物被動擴散至活性碳過濾器件的時間太長，可采用任何汽車燃料泵將液體主動循環至碳濾芯進行清理。因?yàn)樘疾牧暇哂袑?dǎo)電性能，因此清理過的液體必須進行二次過濾去除碳?xì)埩?。所用的活性碳量至少?yīng)達到預期污染量的5倍，預期污染量的計算方法為，匯總彈性材料的總質量，然后假設0.1%（經過預清潔）至3%（典型情況），甚至是25%（極端情況）的質量為預期污染量。設備首周運行之后，應更換用于過濾的活性碳，之后就不需要更換這么頻繁。設備運行幾個月之后，可停止主動過濾。

第4部分-水分管理

兩相浸沒式液冷使用的工作液體溶水性很低，但是按重量比例水依然可達到5-20ppm（在PFC中）至100ppm（在氫氟醚中）。在浸沒設備啟動之后，這些水將遷移至系統頂部，進入蒸汽區域之上的頂部空間。

當頂部空間中的水蒸汽的濃度超出飽和濃度時，會發生液化。液態水有可能會造成短路和腐蝕問題。

這些水可以通過排氣閥排出浸沒式液冷機柜，或在頂部空間內用多孔容器放置可更換干燥劑，如硅膠，進行吸收。如果將干燥劑放置液體或蒸汽區中，不但不能清除水，實際上還會增加頂部空間中的水分。干燥劑的質量應至少達到預期水質量的5倍。系統第一天運行之后，內部液體就應變得非常干燥。之后的水可能來自浸沒式液冷機柜內部硬件內逐漸釋放的水分。應始終監控相對濕度，確保溫度傳感器的讀數不超過頂部空間表面的溫度最低值，防止引起凝露產生。

第5部分–排氣和壓力控制

能夠在正常大氣壓環境中運行，是兩相浸沒式液冷設計的特點，因?yàn)檫@能夠更大限度減少液體損失，便于硬件操作，而且無需使用昂貴的密封電氣接頭。通過簡單地由浸沒式液冷機柜向大氣環境中排氣，雖然可以保持正常的大氣壓，但是會隨之帶來不能接受的液體損失量。使用氣囊搭配由機械和壓力開關控制的電磁閥，是一種經過實踐檢驗的控制壓力的方法。

在啟動階段的液體升溫排出溶解的空氣的過程中，或后續功率提升造成蒸汽區域上移的過程中，會產生額外的氣體壓力升高，這時氣囊將會開始膨脹。當達到膨脹極限，氣囊會聯動真空開關關閉，從而打開排氣閥門?？梢酝ㄟ^二級換熱器或者可再生活性碳層，部分或全部吸收排氣氣流中的液體蒸汽。當功率降低或恢復平衡狀態時氣囊收縮，真空開關將關閉，排風閥門會打開，以便允許空氣進入。

第6部分–IO過壁管理

密封問題，曾經是計算機系統使用兩相浸沒式液冷面臨的一個挑戰。交流電源的氣密式接頭通常是可以滿足要求的。但是在通常應用環境中，還有大量的連接器和光學元件，如果全部使用氣密接頭的成本很高。因?yàn)閮上嘟]式液冷系統運行在常壓環境中，導線和電纜只需穿過一個簡單開口在液面以下的導管。液體就會產生“水封”密封的效果，防止蒸汽和液體的流失，從而將擴散性的液體損失控制在大約1g-m/cm2水平。必要時，還可通過低粘度樹脂灌封的方式進一步降低這種損失。對于一些需要密集通訊的應用場合，可以使用印制電路板轉接器，作為IO的通路。

第7部分-其它控制設備

如果液體的液位過低，可利用浮動開關切斷硬件的電源。蒸汽區溫度傳感器可用于確定蒸汽高度，從而調整冷卻液（導熱液）的流量，更大限度的減少蒸汽區的向上移動。在冷凝器上方溫度傳感器一旦被加熱至液體沸騰溫度，就意味著負載超過冷凝器制冷能力，引起蒸汽區上升過高。這些和其它控制信號可匯總至相應可編程邏輯控制器，來輔助對系統的監控和調整。
