液冷散熱是什么意思？液冷散熱是如何進行分類的？
隨著數據量的爆發式增長，大量的計算能力需要海量服務器來支撐，而受限于數據中心建設面積和環保規定，增加單機柜功率密度成為調和不斷增長的算力需求和有限的數據中心承載能力的關鍵解決方案。根據Colocation America發布的數據，2020年全球數據中心單機柜平均功率將達到16.5kW，
較之于2008年已經增長了175%。賽迪顧問預測，隨著數據中心算力飛速提升，高功率單機柜將迅速普及，預計2025年，全球數據中心單機柜平均功率有望達到25kW。
大量數據吞吐和運算使得作為人工智能、大數據等新興技術“大腦”的數據中心面臨著前所未有的能耗和散熱挑戰：一方面，服務器等IT設備的計算、存儲的功耗非常龐大，另一方面，用于冷卻數據中心IT設備的功耗也在迅速增長。根據賽迪顧問統計，2019年中國數據中心能耗中，約有43%是用于IT設備的散熱，基本與45%的IT設備自身的能耗持平?？梢姕p少散熱的功耗來控制數據中心運營成本，減少能源消耗，從而建設綠色數據中心已勢在必行。

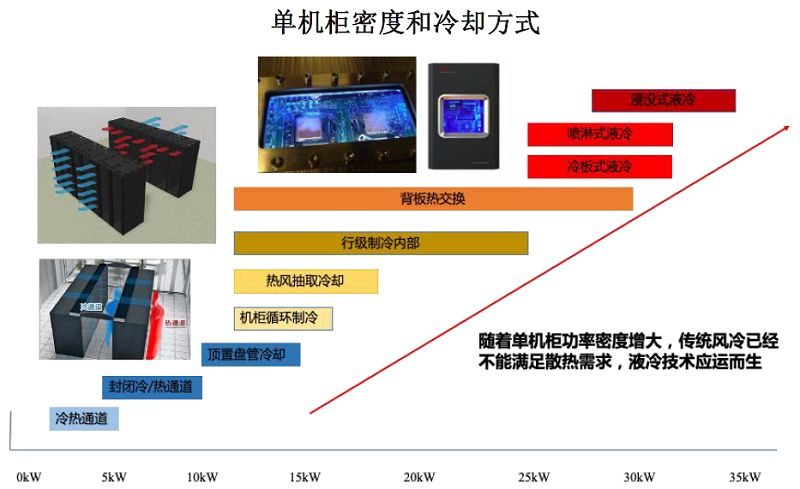

隨著單機柜功率密度增大，傳統風冷已經不能滿足散熱需求，液冷技術應運而生
1.液冷散熱是什么意思
液冷散熱是指使用液體取代空氣作為冷媒，為發熱電子元器件進行換熱，帶走熱量的技術。點擊了解液冷和水冷的區別與聯系
而液冷服務器是指將液體注入服務器，通過冷熱交換帶走服務器的散熱的一種服務器。

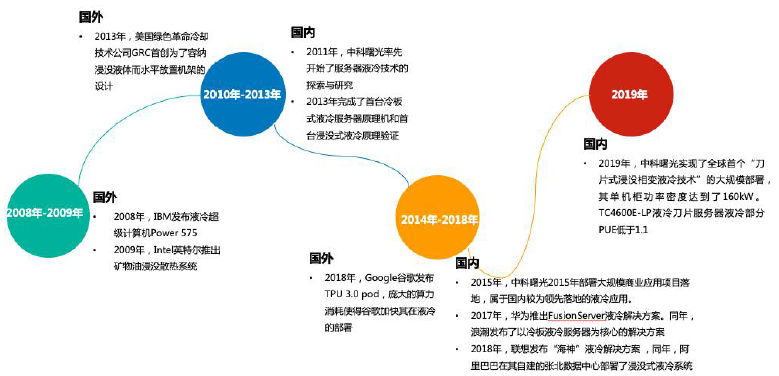

國內外液冷發展大事記
經歷了實驗室階段和樣機階段，中國液冷發展與國外基本同步，并且在液冷的規模應用上積累了更為先進的經驗。
2.液冷散熱是如何進行分類的？
一般來說，行業將液冷分為直接冷卻和間接冷卻。目前直接冷卻以浸沒式液冷技術為主，浸沒式又可分為相變和非相變2種。間接冷卻以冷板式液冷技術為主。
浸沒式液冷
將發熱元件直接浸沒在冷卻液中，依靠液體的流動循環帶走服務器等設備運行產生的熱量。浸沒式液冷是典型的直接接觸型液冷。由于發熱元件與冷卻液直接接觸，散熱效率更高，噪音更低，可解決防高熱謎底。

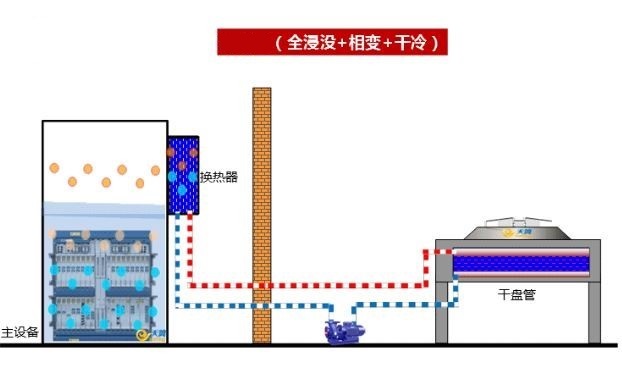

浸沒式液冷技術原理圖
整個浸沒式液冷系統可分為兩部分：室內側循環和室外側循環。
在室內側循環過程中，冷卻液在密閉腔體中與發熱器件進行熱交換，冷卻液吸收發熱器件熱量升溫，沸騰形成冷卻液氣體。冷卻液氣體在液冷換熱模塊（CDM）中與室外側低溫水進行熱交換，經過冷凝和降溫兩個過程成為低溫冷卻液，重新輸入到密閉腔體中，形成循環。相變浸沒式液冷室內側循環中熱量轉移主要是通過冷卻液的相變實現的。
在室外側循環中，低溫水在液冷換熱模塊中吸收氣態冷卻液攜帶的大量熱量變?yōu)楦邷厮?，由循環水泵輸入到室外冷卻塔。在冷卻塔中，高溫水與大氣進行熱交換，釋放熱量，變成低溫水再由室外側進水泵輸送進CDM中與氣態冷卻液進行熱交換，完成室外側循環。在室外側循環中熱量轉移主要是通過水溫的升降實現的。
浸沒式液冷可分為兩相液冷和單相液冷，散熱方式可以采用干冷器和冷卻塔等形式。
- 兩相液冷
冷卻液在循環散熱中發生相變。兩相液冷傳熱效率更高，但控制相對復雜。相變過程中壓力會發生變化，對容器要求高，使用過程中冷卻液易受污染。
－ 單相液冷
冷卻液在循環散熱過程中始終維持液態，不發生相變，故要求冷卻液的沸點較高，這樣冷卻液揮發流失控制相對簡單，與IT設備的元器件兼容性比較好，但相比兩相液冷，其效率較低。根據實際應用場景，可采用干冷器或冷卻塔散熱。

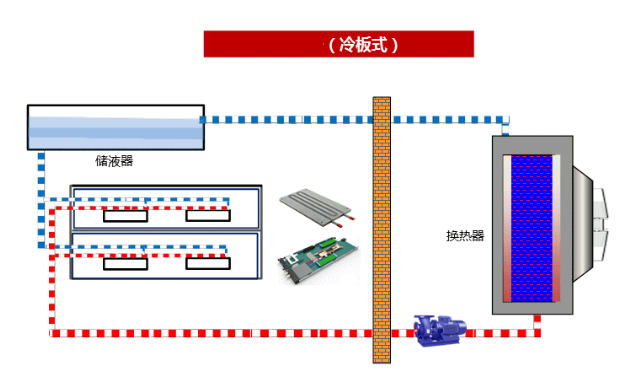

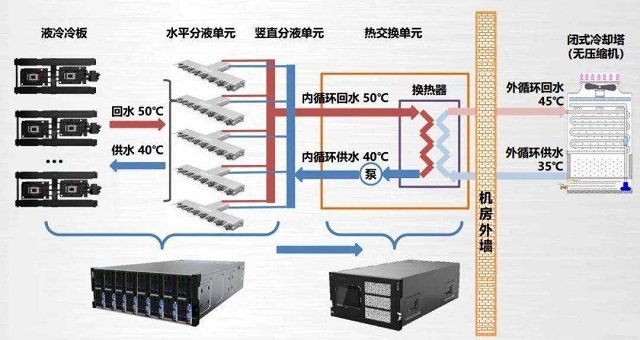

冷板式液冷
將液冷冷板固定在服務器的主要發熱器件上，依靠流經冷板的液體將熱量帶走達到散熱目的。冷板液冷解決了服務器里發熱量大的器件的散熱，其他散熱器件還得依靠風冷。所以采用冷板式液冷的服務器也稱為氣液雙通道服務器。冷板的液體不接觸被冷卻器件，中間采用導熱板傳熱，安全性高。

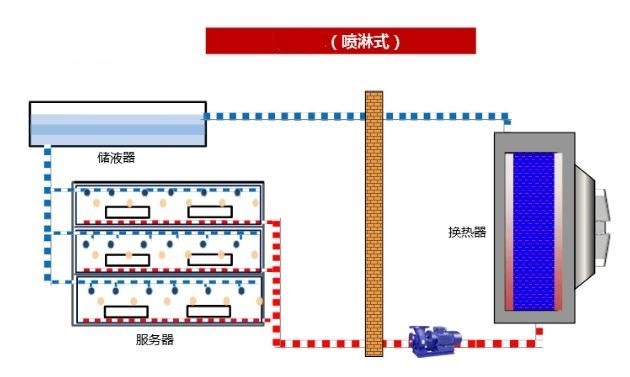

在機箱頂部儲液和開孔，根據發熱體位置和發熱量大小不同，讓冷卻液對發熱體進行噴淋，達到設備冷卻的目的。噴淋的液體和被冷卻器件直接接觸，冷卻效率高；但液體在噴淋的過程中遇到高溫物體會有飄逸和蒸發現象，霧滴和氣體沿機箱孔洞縫隙散發到機箱外面，造成機房環境清潔度下降或?qū)ζ渌O(shè)備造成影響。

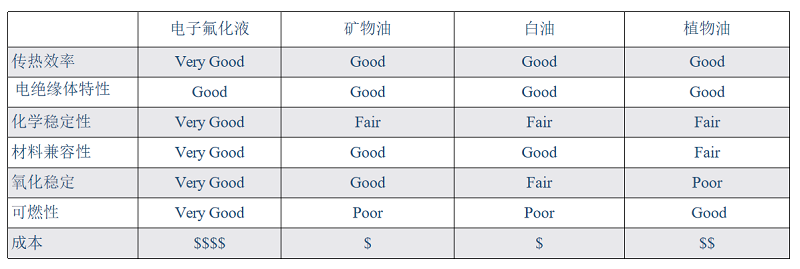

3.常見的冷卻液有哪些？
水
液冷最直接，成本最低廉。水并非絕緣體，只能應用于間接接觸型液冷。一旦發生泄漏，對服務器等IT設備的損害將非常致命。
礦物油
礦物油也是一種物美價廉的冷卻液。單相礦物油無毒無味不易揮發。粘性較高，容易在設備表面形成殘留。雖然燃點較高，但是在某些特定條件下還是有燃燒的可能。
最大的特點是絕緣，且不燃。在數據中心液冷技術中是最安全的一種。目前應用最廣泛。但是價格高昂。
蘭洋BO系列導熱液
蘭洋科技BO系列導熱液是一種無毒絕緣、高沸點、無腐蝕性的特制液體，將電子元器件浸泡在液體里與空氣隔絕，不但避免了氧化反應，還能做到了潔凈無塵，可以大大延長電子元器件的使用壽命。
擴展閱讀：浸沒式液冷中冷卻液關鍵問題
4.與傳統風冷散熱相比液冷散熱的優勢：
散熱效率更高：液冷技術可以更有效地降低設備的溫度，提高設備的性能和壽命。液體的熱傳導性能比空氣好，所以液冷可以更快地將設備產生的熱量帶走。
噪音更低：相比風扇產生的噪音，液冷的噪音更低，可以提供更加安靜的工作環境。
設計更加靈活：液冷技術可以更加靈活地設計，可以將散熱器和液體管路安裝在不同的位置，從而更好地適應設備的設計要求。
更加環保：液冷可以節約能源，減少對環境的影響。相比風扇產生的熱量，液體可以更容易地被回收利用。
液冷技術的缺點是成本較高，需要更高的維護成本和更復雜的設計。但是，隨著電子設備的性能不斷提高，散熱問題也變得越來越突出，液冷技術將會成為未來電子設備散熱的主流方式之一。
5.液冷技術的應用領域：
液冷技術可以應用于各種需要散熱的電子設備中，例如：
高性能計算：高性能計算機需要處理大量的數據和復雜的計算任務，產生的熱量非常大。液冷技術可以更有效地降低計算機的溫度，提高計算機的性能和穩定性。
數據中心：數據中心需要處理大量的數據和網絡流量，產生的熱量也非常大。液冷技術可以更有效地降低服務器的溫度，提高服務器的性能和穩定性。
人工智能：人工智能需要處理大量的數據和復雜的計算任務，產生的熱量也非常大。液冷技術可以更有效地降低人工智能設備的溫度，提高設備的性能和穩定性。
游戲電腦：游戲電腦需要處理大量的圖形和計算任務，產生的熱量也非常大。液冷技術可以更有效地降低游戲電腦的溫度，提高電腦的性能和穩定性。
