高密度服務器液冷連接器解決方案

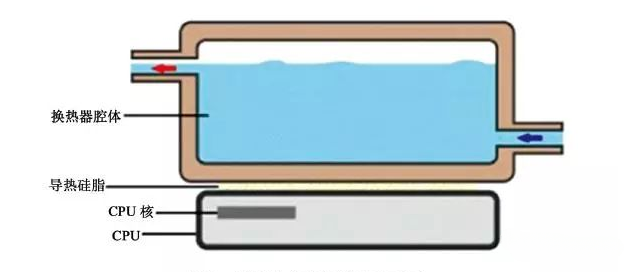

▲間接液冷服務器原理（圖片來源于網上，侵刪）

當前數據中心高密服務器的液冷解決方案主要分兩大類，間接液冷技術與直接液冷技術，這種分類主要是基于液冷方案的室內末端形式劃分的。

間接液冷技術是指服務器熱源與液冷劑之間沒有直接接觸的換熱過程，主要分類有冷板式與熱管式。

其中冷板式根據載冷劑在換熱過程中是否發生相變分為“單相冷板式”與“相變冷板式”，熱管式根據冷凝端的散熱形式分為“兩級熱管式”、“熱管+水冷式”。目前應用最多的是單相冷板式液冷解決方案。

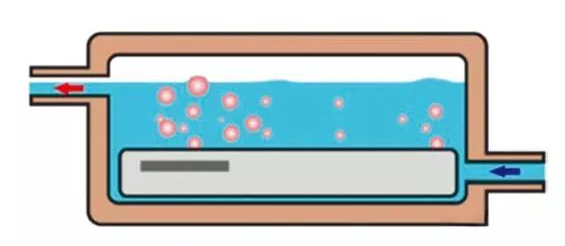

▲直接液冷服務器原理（圖片來源于網上，侵刪）

快速連接器作為液冷系統內的熱插拔組件，柜內部署，泄漏影響大。

因此，可靠、安全、易維護的流體連接器對整個液冷系統的穩定性和可靠性至關重要，必須確保液體不會泄漏而導致電子元件損壞。

關于液冷連接器方案設計

▲冷板式液冷結構部署（圖片來源于網絡 侵刪）

冷板式設計有關要求

使用軟管連接，一般不存在連接應力問題，但是需要保證連接的可靠性，一般會采用“寶塔”接頭，可通過過盈連接或者增加卡箍的方式保證連接可靠性。

使用硬管連接，連接可靠性較好，但是容易出現連接應力問題，需設計緩沖區來加以解決。

冷板的設計需要考慮可維護性，對于內存等易維護部件，建議做到免工具維護冷板的對外管路接頭為快速接頭，不同的液冷系統，可選擇盲插接頭和非盲插接頭。冷板指標要求見下圖：

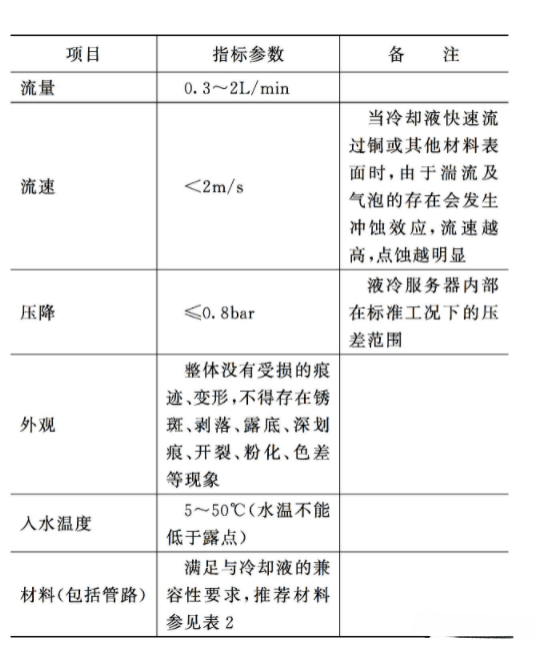

▲冷板的指標要求

快速連接器：五大重要特性

液冷應用中選擇正確的快速連接器時要考慮以下五個特性：

• ①需滿足免工具維護的需求，可以免工具進行快速接頭的斷開和接合；

• ②需滿足連接與斷開中冷卻液的泄漏不影響維護過程以及對服務器和機柜不會造成不良影響；

• ③需滿足和冷卻液的材料兼容要求；

• ④需滿足發生故障并需要更換時，能方便更換的要求；

• ⑤需滿足液冷系統的阻抗要求，在指定流量范圍內，阻抗應盡可能低，有利于降低液冷系統的能耗。

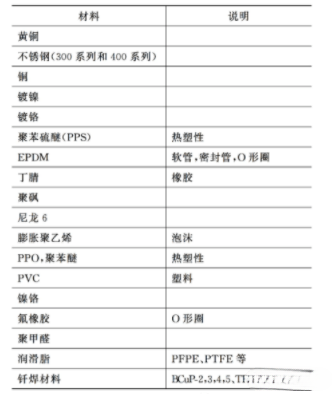

（▲冷板、管路推薦材料）

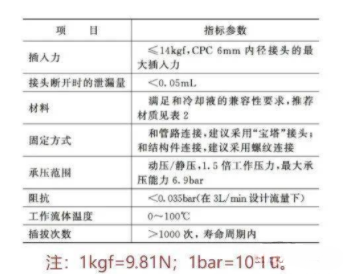

▲快速接頭指標要求

目前，液冷服務器技術在我國仍處于應用初期，產業鏈尚不完備、設備采購成本偏高、采購渠道少、電子元器件的兼容性低、液冷服務器專用冷卻液成本高等問題是液冷服務器尚未大規模推廣的重要原因。

但總體來看，隨著IT云建設規模、建設密度的繼續攀升，以及液冷產業生態體系的逐步成熟，對服務器計算性能、延遲、吞吐、制冷、定制化、分布式部署等方面都提出了更高要求。

未來，GPU服務器、定制化整機柜服務器、液冷服務器等新興服務器技術將快速迭代，也將為液冷連接器及相關解決方案的發展和演進帶來新的思路和選擇。
